L'industria automobilistica è in costante evoluzione, e i motori diesel del Gruppo Volkswagen, in particolare quelli da 1.6 e 2.0 litri, hanno visto profonde revisioni nei loro sistemi di aspirazione dell'aria. Un elemento chiave di questa trasformazione è l'intercooler, la cui configurazione è stata significativamente modificata per migliorare l'efficienza e le prestazioni. Questo articolo esplora in dettaglio la pompa dedicata all'intercooler, il suo funzionamento, come identificarne i guasti e, in un contesto più ampio, ripercorre l'evoluzione dei motori TDI e dei relativi sistemi di iniezione sulla Volkswagen Passat, focalizzandosi in particolare sulla generazione B6 e sulle sue peculiarità tecniche e strutturali.
L'Intercooler di Aspirazione: Una Nuova Collocazione e Funzionalità
Nei moderni motori diesel del gruppo Volkswagen, il tradizionale collettore di aspirazione è stato sostituito dall'intercooler del gruppo turbocompressore. Quest'ultimo, abbandonando il suo posizionamento convenzionale, è ora montato direttamente in ingresso sull'aspirazione. Questa configurazione ottimizzata mira a massimizzare il riempimento dei cilindri, un obiettivo fondamentale per i motori sovralimentati, poiché una temperatura più bassa dell'aria compressa garantisce una maggiore densità e, di conseguenza, una combustione più efficiente.
L'intercooler impiegato è di tipo aria/acqua, e il suo funzionamento si basa sull'utilizzo dello stesso liquido refrigerante motore. La circolazione forzata dell'acqua all'interno dello scambiatore è resa possibile da una piccola pompa centrifuga dedicata, appositamente progettata per questa applicazione. Questa pompa, dotata di una propria elettronica e di un motorino elettrico di tipo brushless, può essere attivata o disattivata secondo specifiche strategie dettate dalla centralina motore. Il comando avviene tramite un segnale in PWM (Pulse Width Modulation) inviato direttamente dalla centralina al pin 3 del connettore della pompa.

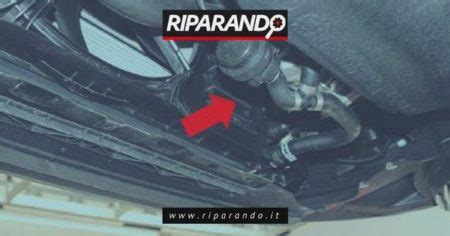

Accesso e Posizionamento della Pompa dell'Intercooler
La pompa di raffreddamento dell'intercooler di aspirazione è strategicamente posizionata e può essere raggiunta dal sottoscocca del veicolo. La sua ubicazione si trova tra la ventola di raffreddamento del motore e la coppa dell'olio, rendendola accessibile per interventi di manutenzione o sostituzione.
Quando la Pompa dell'Intercooler Entra in Funzione
Il sistema di gestione della pompa di raffreddamento dell'intercooler è sofisticato e la sua attivazione dipende da diverse condizioni operative, garantendo un raffreddamento efficiente solo quando strettamente necessario.
Pompa Disattiva:
- Quando la temperatura dell'aria di sovralimentazione, rilevata dal sensore di temperatura a valle intercooler G811, scende al di sotto di un valore soglia non specificato, la pompa rimane spenta.
Pompa Parzialmente Attiva:
- Se la temperatura del collettore d'aspirazione, misurata dal sensore di temperatura a monte intercooler G42, supera un certo valore soglia (non dichiarato), la pompa viene attivata momentaneamente e poi disattivata. Questi cicli di attivazione e disattivazione sono modulati in base alla temperatura dell'aria di sovralimentazione (sensore G811) e alla temperatura ambiente.
Pompa Attiva Continuativamente:
- Al superamento di un valore soglia (non dichiarato) della temperatura dell'aria di sovralimentazione (sensore G811), la pompa si attiva in modo continuativo per garantire un raffreddamento costante.
Diagnosi della Pompa dell'Intercooler: Comprendere il Segnale PWM
L'unità pompa include una propria logica di controllo digitale che modula il segnale PWM di comando. L'analisi della forma d'onda di questo segnale fornisce indicazioni cruciali sullo stato di funzionamento della pompa: se è pronta e operante correttamente, o se presenta un guasto.
- Funzionamento Corretto: In assenza di problemi, l'onda quadra del segnale PWM si presenta con un duty cycle negativo del 5% e una frequenza di 100 Hz (corrispondente a 0,5 ms in un periodo di 10 ms).
- Guasto: In caso di anomalia, l'onda quadra mostra valori completamente diversi, indicando la presenza di un malfunzionamento. L'analisi tramite oscilloscopio è fondamentale per interpretare questi segnali.
L'Importanza del Raffreddamento dell'Aria Compressa
Il raffreddamento dell'aria compressa dalla turbina è un aspetto di vitale importanza nella gestione della sovralimentazione. È noto che una temperatura dell'aria più bassa contribuisce a massimizzare il riempimento dei cilindri, ottimizzando le prestazioni del motore. Senza il corretto funzionamento della pompa dedicata, l'intercooler risulterebbe del tutto inefficace, compromettendo l'efficienza complessiva del sistema.
Avaria della Pompa di Aspirazione: Le Conseguenze e la Diagnosi
Un'avaria alla pompa di raffreddamento dell'intercooler ha ripercussioni significative sul funzionamento del motore, portando a una progressiva esclusione della sovralimentazione. Questo si verifica sia in caso di guasto elettrico che di fermo meccanico della pompa.
La centralina motore, rilevando l'anomalia, inibisce progressivamente il turbocompressore. Durante un'indagine diagnostica sulla centralina, l'errore tipicamente riscontrato è "P023A: Pompa di raffreddamento per intercooler, circuito aperto".
Su strada, questa problematica non si traduce in una perdita di potenza immediata, ma in un calo progressivo. Man mano che il liquido nell'intercooler si surriscalda, il veicolo manifesta un vistoso abbassamento delle prestazioni. Il controllo del funzionamento della pompa può essere effettuato analizzando il segnale di comando tramite oscilloscopio, prendendo come riferimento le forme d'onda descritte in precedenza.
Interventi in caso di Avaria:
- Guasto Elettrico: Se il guasto è di natura elettrica, la vettura tornerà a funzionare regolarmente non appena vengono ristabiliti i corretti parametri elettrici (alimentazione e/o massa).
- Avaria Meccanica: Qualora l'avaria sia meccanica, la soluzione è la sostituzione del componente. È importante notare che, in questo caso, non è richiesta alcuna codifica o apprendimento particolare per la nuova pompa.
Dopo la sostituzione della pompa, è fondamentale eseguire lo spurgo del sistema di raffreddamento motore. Questa operazione deve essere compiuta tramite uno strumento diagnostico che metta a disposizione tale procedura. La necessità di questa procedura deriva dalla presenza di pompe ausiliarie elettriche nell'impianto di raffreddamento dell'intercooler e delle valvole EGR, oltre alla pompa del liquido refrigerante motore che è pilotata elettronicamente.
VW AUDI Q3 DIESEL ROTTURA POMPA ALTA PRESSIONE CP4 ! COME SI RIPARA ? PERCHE' SI CAMBIA TUTTO?
La Pompa Acqua Elettrica 04L121011N: Compatibilità e Codici OE
La pompa acqua elettrica con codice OEM 04L121011N è un componente cruciale per il sistema di raffreddamento dell'intercooler nei moderni motori diesel del gruppo VAG. Questo componente, completo di oring di tenuta, è compatibile con una vasta gamma di veicoli e motori, come evidenziato dalla lista di codici OE e sigle motore.
Codici OE e Compatibilità:Questa pompa è identificata da numerosi codici originali (OE) e codici alternativi, utilizzati da diversi marchi del gruppo Volkswagen come Audi, Seat, Skoda e VW. I codici come 04L121011E, 04L121011L e 04L121011N, con le relative varianti SK1 o X, indicano la vasta applicabilità di questo ricambio.
Sigle Motore Compatibili (esempi):La pompa è compatibile con una lunga lista di sigle motore, tra cui CLHA, DFSD, CUNA, CRBC, CRMB, CXXB, CUUB, CJXE, DEJA, CRGA, DFHA, CNHA, DFSA, CXEB, CJXA, DCYA, CRFC, CKFC, CXMA, CRLB, DGCA, CRBD, CRVC, CRFA, DFVA, DFTB, DFCA, DFSF, DESA, CRLD, CUPA, CNHC, DFTA, DDYB, CUUE, DETA, DCXA, CRKB, DFEA, CUVD, CRVA, CUAA, CSUE, DEUA, CZHA, DFSC, CUUA, CSUA, DEJB, DBGA, CXXA, DDAA, CSUB, CUUD, DDYA, CRUA, CLHB, DBBA, CYKB, DFSB, DFGA, DBKA, DFGB, CUVC, DCYB, CUWA, DGDB, DCZA, DEUB, CYKC, CRKA, CUVB, DFFA, CUUF, CUVE, CRFD, CKFB, CRGB, CSUD, DFSE, CYLA, DFUA, DEUC, CRLC, DFTC, DBGC, DFEB, DFGC, DGDA. Questa ampia compatibilità sottolinea la standardizzazione di questo componente su diverse piattaforme e modelli del gruppo VAG.
Approfondimento sui Motori TDI e l'Evoluzione dei Sistemi di Iniezione
Il marchio TDI (Turbocharged Direct Injection) è la denominazione commerciale utilizzata dal gruppo Volkswagen per i suoi motori diesel turbocompressi a iniezione diretta. La storia di questi propulsori è costellata di innovazioni e sviluppi che hanno portato a motori sempre più efficienti e performanti.

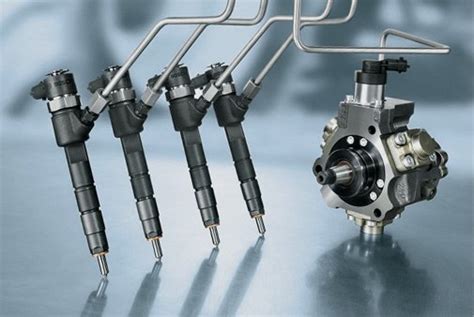

Dal Pompa-Iniettore al Common Rail
Inizialmente, il sistema di iniezione pompa-iniettore (PD) era una caratteristica distintiva dei motori TDI. La pompa di iniezione, mossa dalla cinghia di distribuzione, alimentava il gasolio agli iniettori che lo "spruzzavano" direttamente nel cielo del pistone, eliminando la precamera. Esempi di queste versioni di media cilindrata includevano i 1.9 TDI da 90 e 110 CV e i 2.5 TDI da 116, 140, 150, 155, 163 e 180 CV, montati su quasi tutte le auto Volkswagen, Audi, SEAT e Skoda. La peculiarità del sistema pompa-iniettore era che ogni iniettore aveva la sua pompa per pressurizzare il gasolio.
Il gruppo VW era l'unico a sviluppare attivamente questo tipo di motori, mentre altri costruttori, dalla fine degli anni '90, si orientarono verso il sistema common rail, inventato dal Centro Ricerche Fiat nel 1997. Il sistema pompa-iniettore era inizialmente avvantaggiato da una maggiore pressione di alimentazione (circa 2000 bar contro i 1350 bar della prima generazione common rail), che permetteva potenze specifiche superiori, sebbene a scapito di un'erogazione meno regolare e più ruvida. Il common rail, invece, riusciva a raggiungere la pressione nominale già a regimi medio-bassi.
Il sistema pompa-iniettore ha mostrato i propri limiti con l'avvento di impianti common rail che, oltre a garantire pressioni di alimentazione quasi equivalenti, hanno permesso di implementare le iniezioni multiple di combustibile. Queste iniezioni multiple erano essenziali per rispettare le stringenti normative Euro 5. Il sistema common rail, più semplice nella costruzione, consiste in una pompa ad alta pressione che invia il gasolio in un tubo (il Rail) da cui partono gli iniettori che alimentano i cilindri. Questo sistema si è rivelato più silenzioso e ha garantito ottimi risultati in termini di potenza e consumi.
L'Integrazione del Common Rail nel Gruppo Volkswagen
La casa di Wolfsburg è passata al common rail gradualmente, iniziando con il 3.0 TDI V6, che ha debuttato sull'Audi A6 nel 2004 con 224 CV. Successivamente è stato commercializzato anche il 2.7 TDI (una versione del 3.0 TDI con corsa accorciata) da 179 CV, poi portato a 190 CV.
Il vero debutto del common rail sulle auto del gruppo VW è avvenuto nel giugno del 2000 sull'A8, con il 3.3 TDI V8 da 224 CV Euro 3. Successivamente, su carrozzerie modificate, è stato introdotto il 4.0 TDI V8 da 275 CV Euro 3, proseguendo con il 4.2 TDI V8 Euro 4 da 326 CV e i 2.0 TDI da 110, 120, 140, 170, 184, 190, 204 e 240 CV (quest'ultima BiTDI, ovvero biturbo, montato su Volkswagen Passat e Arteon). Molti di questi motori sono rimasti invariati con l'entrata della normativa Euro 5, ricevendo un semplice aggiornamento. Il top di gamma è rappresentato dal 6.0 V12 TDI con 500 CV e 1000 Nm di coppia, nato dall'esperienza del propulsore che ha vinto la 24 Ore di Le Mans con l'Audi. Di recente, il 1.6 TDI è stato aggiornato in tre varianti: 80, 95 e 115 CV, tutti dotati di turbina a geometria variabile (VGT).

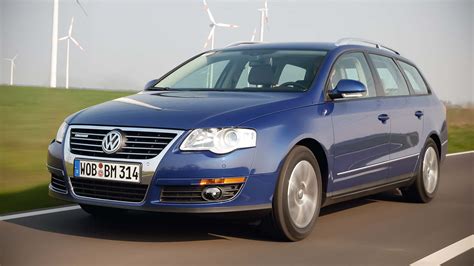

La Volkswagen Passat B6: Caratteristiche e Manutenzione
La Volkswagen Passat B6, introdotta nel 2005 in sostituzione della Passat B5, ha segnato un'importante evoluzione nel segmento D. Nel 2008 ha subito un restyling che ha modernizzato aspetti tecnici e interni, rimanendo in produzione fino al 2010, quando è stata rimpiazzata dalla Passat B7.
Piattaforma e Architettura
A differenza della precedente generazione, che condivideva il pianale dell'Audi A4 con motore longitudinale, la Passat B6 adotta la piattaforma allungata della Volkswagen Golf (PQ46, una versione estesa della PQ35). Questo significa una trazione anteriore di base, con la possibilità di optare per la trazione integrale 4Motion, che sfrutta un giunto Haldex per fornire trazione aggiuntiva all'asse posteriore. Per motivi di marketing, e per differenziarsi da Audi A4 e A6 che mantenevano sospensioni multilink, la Passat B6 è stata dotata di semplici sospensioni McPherson sull'asse anteriore.
Design ed Estetica
Il design della Volkswagen Passat B6 è caratterizzato da linee tranquille, morbide ed eleganti, prive di aggressività o brutalità. Nonostante gli anni, il suo stile rimane moderno e attuale. Il restyling del 2008 ha riguardato principalmente l'abitacolo e la parte tecnica, introducendo gradualmente nuove funzionalità. La vettura è esteticamente gradevole, specialmente nelle versioni più accessoriate, e offre ampie possibilità di personalizzazione. La Passat di sesta generazione è disponibile nelle versioni berlina (4 porte) e Variant (station wagon), con dimensioni di 4765 - 4775 mm di lunghezza, 1820 mm di larghezza e 1473 - 1516 mm di altezza, con un passo di 2709 mm.
Interni e Comfort
La Volkswagen Passat B6 è una delle vetture più spaziose del suo segmento, offrendo un comfort elevato anche sui lunghi viaggi grazie a sospensioni piacevoli e interni accoglienti. Lo spazio sui sedili anteriori è più che sufficiente, garantendo una posizione comoda per chiunque.
Gli interni, anche nelle versioni pre-restyling, sono esteticamente gradevoli, moderni e accoglienti, con uno stile severo ed elegante. L'ergonomia è eccellente, con tutti i comandi facilmente accessibili. La qualità dei materiali e dell'assemblaggio si avvicina a quella delle automobili premium, tanto che alcuni la considerano superiore ad alcune rivali premium dello stesso periodo (come la Mercedes-Benz Classe C W204 pre-restyling o la BMW Serie 3 E90 negli allestimenti base). Grazie all'alta qualità dei materiali, l'abitacolo rimane in buono stato anche su esemplari con oltre 200.000 km, se ben mantenuto. Tuttavia, alcuni elementi possono mostrare segni di usura a chilometraggi elevati, in particolare le superfici più utilizzate come il volante, il pomello del cambio, e i pulsanti (spesso a causa del rivestimento "soft-touch" che si usura facilmente). La buona notizia è che tutti questi segni di usura sono generalmente eliminabili. L'insonorizzazione è molto buona, contribuendo a un'esperienza di guida confortevole.
Dotazioni e Sicurezza
La Passat B6 non delude in termini di dotazioni e optional. Già nella versione di base Trendline, si possono trovare 10 airbag, climatizzatore automatico, freno di stazionamento elettronico e altri sistemi utili. L'impianto multimediale di base è adeguato, anche se oggi potrebbe risultare obsoleto. Le versioni più ricche offrono molte funzioni e possono includere un display grande con navigatore. Nei test di sicurezza EuroNCAP, la Volkswagen Passat B6 ha ottenuto 5 stelle su 5, indicando una buona sicurezza in caso di incidente. Per mantenere un'alta sicurezza, è fondamentale avere pneumatici in buone condizioni.
Trasmissioni: Manuali e Automatiche
La Volkswagen Passat B6 offre diverse opzioni di trasmissione, sia manuali che automatiche, ognuna con le proprie caratteristiche e punti di attenzione.
Cambi Manuali:I cambi manuali sono considerati i più affidabili e semplici. Sulla Passat B6 si possono trovare cambi a 5 o 6 marce. Il cambio a 6 marce è spesso della serie MQ250 o MQ350, mentre il 5 marce può essere un MQ250-5F o il più datato MQ200-5F (0AH).
- MQ200-5F: Sebbene abbia una struttura affidabile e sia progettato per reggere fino a 200 Nm di coppia, sulla Passat B6 si è rivelato piuttosto debole, non reggendo bene nemmeno la coppia del 1.6 aspirato. Soffre particolarmente con una guida aggressiva, con i sincronizzatori che possono usurarsi già a 50.000 km.
- MQ250 (5 e 6 marce): Offre maggiore resistenza, dichiarato per reggere fino a 250 Nm di coppia. Una caratteristica di questi cambi è il funzionamento relativamente rumoroso. A chilometraggi elevati, può verificarsi l'usura dei cuscinetti del differenziale, che se non sostituiti in tempo possono danneggiare anche i cuscinetti dell'albero secondario.
- MQ350: Il più affidabile e resistente, con problemi gravi che compaiono solo a chilometraggi molto alti. Tra i primi elementi a cedere c'è il cuscinetto posteriore dell'albero primario.
La durata della frizione dipende molto dallo stile di guida, ma può arrivare fino a 200-250.000 km. Con alcuni motori, è presente il volano bimassa, la cui durata dipende anch'essa dallo stile di guida, potendo cedere da 50.000 km fino a oltre 200.000 km. È cruciale mantenere il volano in buono stato; se inizia a fare rumore, è consigliabile intervenire subito per evitare danni al cambio o al motorino di avviamento.
Cambi Automatici:Sulla Passat B6 sono stati montati due tipi di cambi automatici: il classico Aisin e il robotizzato DSG.
Aisin (TF60SC/AQ250/09G e TF-62SN/AQ450/09M): Questo cambio, seppur non molto diffuso, è semplice e si è dimostrato abbastanza affidabile. I problemi iniziali includevano un blocco idraulico capriccioso e solenoidi poco durevoli, che potevano rompersi tra i 50.000 e i 100.000 km. Tuttavia, il produttore ha rapidamente migliorato la struttura. Nei cambi modernizzati, i problemi più gravi sono spesso legati alle alte temperature di funzionamento. Quasi tutte le versioni sono dotate di uno scambiatore di calore acqua-olio che può intasarsi con i residui dell'usura delle frizioni, causando surriscaldamenti. Il sistema di blocco del convertitore di coppia, con il suo funzionamento aggressivo, contribuisce alla rapida usura della frizione di blocco. Per prevenire problemi, si consiglia di cambiare l'olio del cambio ogni 40-60.000 km e, se possibile, aggiungere un radiatore supplementare per abbassare le temperature.
DSG (DQ200 a secco e DQ250 in bagno d'olio): Questi cambi robotizzati a doppia frizione hanno in passato danneggiato la reputazione del produttore.
- DSG-7 DQ200 (frizione a secco): Nelle versioni iniziali era particolarmente problematico. Leggero ed efficiente, offre velocità di funzionamento, diminuzione dei consumi e comfort di marcia, ma solo quando è in buono stato. I difetti "d'infanzia" includevano la corta durata delle frizioni e la bassa affidabilità della meccatronica, con interventi maggiori necessari già dopo 40-50.000 km. I primi proprietari hanno affrontato continui aggiornamenti software, sostituzioni di frizioni o addirittura del cambio completo. I cambi modernizzati, se trattati correttamente, non dovrebbero presentare problemi gravi per almeno 120.000 km. Il DQ200 soffre il traffico intenso con continui cambi di marcia e sfregamenti delle frizioni, portando a surriscaldamenti e funzionamento irregolare.
- DSG-6 DQ250 (frizione in bagno d'olio): Ha una struttura diversa che lo rende più resistente e affidabile. Le frizioni in bagno d'olio sono meno stressate e hanno una durata più prevedibile, spesso superando i 120-150.000 km, e in alcuni casi anche 200.000 km. Tuttavia, i residui dell'usura delle frizioni sporcano rapidamente l'olio, che a sua volta danneggia la meccatronica e i solenoidi. L'uso troppo aggressivo può rovinare il differenziale a chilometraggi relativamente bassi. Possono verificarsi anche problemi elettronici. Si consiglia, in fase di acquisto di una Passat B6 con DSG, di verificare se il cambio è stato modernizzato tramite richiami o sostituito in garanzia con una versione aggiornata.
La trasmissione in generale è affidabile, sia per le auto a trazione anteriore che per quelle con trazione integrale 4Motion (dotate di giunto Haldex di seconda generazione).
Sospensioni e Sterzo
Le sospensioni della Volkswagen Passat B6 sono generalmente affidabili e longeve. Grazie alla loro semplicità, i costi di mantenimento non sono eccessivi. A chilometraggi più bassi, tra i 70.000 e i 100.000 km, potrebbero essere necessari investimenti per la sostituzione degli stabilizzatori. Poco più avanti, i silentblock posteriori dei bracci anteriori potrebbero usurarsi. Verso i 150.000-200.000 km, è probabile che si debbano sostituire molle, cuscinetti di supporto e ammortizzatori.
Il sistema dello sterzo, con servosterzo elettrico, è abbastanza affidabile. Tuttavia, la cremagliera dello sterzo potrebbe iniziare a fare rumore dopo i 100.000 km, e la sostituzione può costare fino a 1000 euro nelle officine ufficiali Volkswagen. Il servosterzo, lo stesso della Golf, sulla Passat è leggermente più sollecitato e potrebbe cedere, specialmente se il proprietario tende a girare il volante da fermo o utilizza pneumatici larghi. Possono verificarsi anche problemi con il bloccasterzo elettronico.
Freni ed Elettronica
I freni della Passat B6 si comportano bene, sono affidabili e la durata dei componenti è accettabile. Tuttavia, nel primo periodo di produzione, ci potevano essere problemi con l'algoritmo di funzionamento dell'ABS (che frenava eccessivamente le ruote in caso di emergenza). Sono stati segnalati problemi anche con il freno di stazionamento elettronico, una dotazione comoda ma che a volte può bloccarsi, impedendo il movimento del veicolo fino alla sostituzione dell'interruttore. Questo problema, più frequente sulle auto prodotte fino al 2008, è risolvibile con un componente dal costo contenuto. A chilometraggi più elevati, i motoriduttori del freno di stazionamento possono cedere a causa della corrosione. Spesso, problemi di cablaggio possono causare il malfunzionamento dei sensori di parcheggio.
L'elettronica della Volkswagen Passat B6 è complessa ma generalmente affidabile. Nonostante ciò, possono verificarsi alcuni malfunzionamenti, di solito non gravi. Tra i difetti minori ma fastidiosi si annoverano l'apertura spontanea dei finestrini e del tettuccio, l'attivazione autonoma del riscaldamento dei sedili e altre stranezze. Fortunatamente, molti di questi problemi si risolvono spegnendo e riaccendendo l'auto. In alcuni casi, potrebbe essere necessario aggiornare il software di una centralina. Il bloccasterzo elettrico (modulo ELV) può rappresentare un problema significativo in caso di guasto, bloccando completamente il volante. Per evitarlo, è consigliabile intervenire al primo messaggio di errore "STEERING CO…".
