Il sistema di servosterzo elettroidraulico delle Volkswagen Passat del 2005, e di veicoli simili come l'Audi A3 8P, è un componente cruciale per la manovrabilità e la sicurezza del veicolo. Tuttavia, può essere soggetto a malfunzionamenti complessi che richiedono una diagnosi approfondita. Questa guida si propone di esplorare le problematiche più comuni relative alla pompa servosterzo e ai sistemi elettronici correlati, basandosi su esperienze pratiche di risoluzione di guasti.
Comprendere il Sistema Servosterzo Elettroidraulico

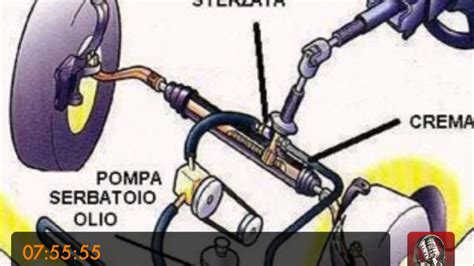

Prima di addentrarci nei problemi specifici, è fondamentale comprendere come funziona il servosterzo elettroidraulico. In questo sistema, una pompa elettrica, anziché meccanica azionata dal motore, genera la pressione idraulica necessaria per assistere lo sterzo. Questa pompa è controllata da una centralina elettronica dedicata (spesso identificata come J500 o J5), che riceve input da vari sensori, tra cui il sensore dell'angolo di sterzo (inizialmente posizionato sulla scatola dello sterzo nelle prime serie e successivamente sul piantone del volante) e altri moduli del veicolo tramite la rete CAN BUS. La centralina del servosterzo dialoga con altre unità di controllo, come la Gateway CAN (J533) e la centrale elettronica 09 (J519), per garantire un funzionamento coordinato.
Sintomi e Manifestazioni dei Problemi al Servosterzo
I problemi al servosterzo possono manifestarsi in diversi modi. Uno dei sintomi più comuni è il blocco intermittente o totale del servosterzo, rendendo lo sterzo pesante e difficile da girare. Altri segnali possono includere:
- Mancata risposta della centralina del servosterzo alla scansione diagnostica: Quando il servosterzo non funziona, spesso non è possibile accedere alla sua centralina tramite strumenti diagnostici, e contemporaneamente la Gateway CAN può riportare un errore per mancanza di comunicazione con la centralina del servosterzo (J5).
- Funzionamento anomalo legato alla temperatura: Il problema può presentarsi all'inizio della stagione fredda e risolversi con temperature più miti o dopo che il motore si è "scaldato" per almeno 15-20 minuti. Questo suggerisce la possibilità di umidità latente o di contatti che risentono della temperatura (dilatazione termica o instabilità di qualche componente).
- Azzeramento del computer di bordo 1: In alcune circostanze, come nel caso di un funzionamento regolare del servosterzo dopo un periodo di inattività, il computer di bordo 1 potrebbe azzerarsi, indicando una potenziale correlazione con problemi elettrici o di comunicazione. In precedenza, ogni volta che si presentava l'errore del servosterzo, il computer 1 non si azzerava.
- Irregolarità nell'illuminazione abitacolo: Talvolta, il ripristino del funzionamento del servosterzo può coincidere con il ritorno alla normalità dell'illuminazione abitacolo, suggerendo una problematica elettrica comune o una connessione condivisa.
Diagnosi Approfondita e Punti di Controllo
La risoluzione dei problemi al servosterzo richiede un approccio metodico e l'utilizzo di strumentazione diagnostica adeguata (come il VCDS o simili). Di seguito, vengono analizzati i principali punti di controllo:
1. Verifica dell'Alimentazione Elettrica e della Batteria
È fondamentale assicurarsi che la batteria sia funzionante, abbastanza recente e di buona marca. I valori in carica, con l'alternatore, devono essere corretti. Un'ossidazione evidente sul polo negativo della batteria potrebbe essere un indicatore di un problema, anche se non sempre è la causa diretta dei malfunzionamenti al servosterzo, soprattutto se il motorino di avviamento gira bene e la tensione è regolare sia da ferma che in moto. Durante i test a motore spento, è consigliabile tenere la batteria in carica con un ottimo alimentatore elettronico per evitare problemi di tensione che potrebbero falsare i risultati.
2. Ispezione delle Centraline Elettroniche (J533, J519, Cruscotto, J500/J5)
Il sistema di servosterzo è interconnesso con diverse centraline.
- Centralina 09 (J519 - Centrale Elettronica): Questa centralina è un punto critico. È opportuno smontarla ed esaminarla con cura. Possono essere presenti saldature in corto circuito, magari a causa di precedenti interventi con abbondanza di stagno, che potrebbero aver danneggiato componenti interni.
- Gateway CAN (J533): Essendo l'hub di comunicazione tra le varie centraline, un suo malfunzionamento può interrompere il dialogo con la centralina del servosterzo.
- Cruscotto (Kombiinstrument): In alcuni casi, il cruscotto potrebbe svolgere un ruolo nel sistema di elaborazione dei dati. È stata rilevata una tensione di riferimento nella scheda cruscotto che varia da 0,20V (servosterzo non funzionante) a 5,20V (servosterzo funzionante). Poiché i sistemi basati su microprocessori utilizzano tensioni di 3,3 o 5,0 V, ciò potrebbe indicare che il cruscotto è coinvolto nell'elaborazione o nel monitoraggio dell'efficienza delle centraline. Tuttavia, la sostituzione del cruscotto senza una diagnosi precisa potrebbe essere uno spreco di denaro.
- Centralina Servosterzo (J500/J5): Questa è la centralina dedicata alla gestione della pompa. Se il problema persiste anche dopo aver sostituito J533 e J519, è possibile che sia la stessa centralina servosterzo a fermarsi autonomamente quando rileva parametri fuori range (ad esempio, memoria sballata dei finecorsa, valori di coppia sballati) o se non riceve segnali da qualche sensore.
3. Analisi della Rete CAN BUS

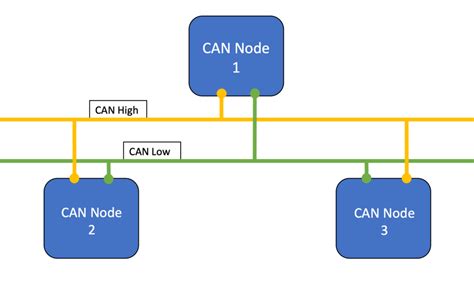

La quasi totalità delle mancate risposte delle centraline ha in comune la stessa linea BUS. L'HUB (Gateway CAN) utilizza diverse coppie di contatti per gruppi di centraline. Una verifica della continuità della linea è essenziale. Se la continuità è presente, potrebbe indicare che quel canale specifico non funziona di suo o presenta una specifica interferenza o cortocircuito causato da una delle unità "assenti".
La linea CAN non ha una tensione di rete costante ma una serie di codici sotto forma di onde quadre che, all'atto di una misurazione, non dovrebbero mai dare un valore costante. La presenza di un segnale "ad minchiam" sulla linea bus a causa di una centralina che va in corto circuito potrebbe disturbare tutte le altre comunicazioni.
4. Controllo di Connettori e Cablaggi

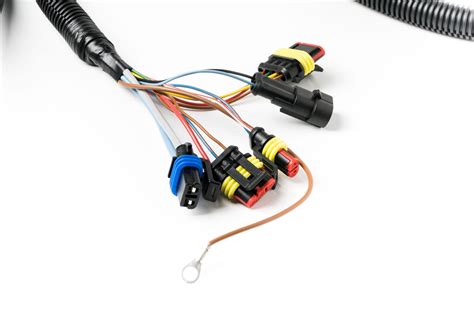

Un controllo accurato dei cavi elettrici tra il montante sinistro e lo sportello lato guida, così come di tutti i connettori e cavi intermedi del sistema, è fondamentale. La presenza di materia grassa chiara, tipo vasellina, sui contatti, sebbene utile per prevenire l'ossidazione, in presenza di polvere può diventare interdittiva per una buona connessione elettrica. È necessario verificare l'integrità dei connettori della scatola dello sterzo, assicurandosi che siano puliti e sani. Anche i cavi nel soffietto passa-cavi vicino alle cerniere delle portiere possono essere soggetti a rotture o spellature a causa del tempo e dell'usura. Sfilare la copertura in gomma, sganciare lo spinotto e distendere il fascio di fili permette di ispezionarli accuratamente.
5. Verifica del Relay J17 (Relè Pompa Carburante/Alimentazione)
Anche se la scansione diagnostica lo indica come non funzionante, il relay J17 può essere efficiente, scambio compreso, e si eccita regolarmente all'atto dell'accensione del quadro, facendo funzionare la pompa per qualche istante. La sua verifica è importante per escludere problemi di alimentazione alla pompa.
6. Ruolo del Relay KL15
In alcuni veicoli, il relay KL15 potrebbe non essere collegato ad alcunché, non essendo presente alcun connettore posteriore da cui dovrebbe uscire il contatto. Questo significa che il relay si eccita ma non alimenta nulla, e la sua funzione in relazione al problema del servosterzo potrebbe essere irrilevante.
7. Elemento Riscaldante Z35 (Riscaldamento Supplementare)
L'elemento riscaldante Z35, una serpentina elettrica comandata dal clima per riscaldare velocemente l'abitacolo in inverno, ha una sua centralina di controllo posizionata sulla serpentina stessa. Con il tempo, questa scheda elettronica può bruciarsi a causa delle alte temperature. La sua sostituzione è un lavoro impegnativo, che richiede lo smontaggio di buona parte del tunnel centrale. Tuttavia, un guasto a questo componente è considerato "minimo" e non direttamente correlato ai problemi del servosterzo, influenzando solo il riscaldamento dell'abitacolo in inverno.
VW GOLF PROBLEMI ELETTRICI SPIA SERVOSTERZO!!!! CHI HA FATTO IL DANNO?🤔🤔
Approcci alla Risoluzione del Problema
Dato che i problemi spesso si manifestano con il veicolo "freddo" e si risolvono dopo un periodo di funzionamento e riscaldamento del sistema, è plausibile che l'umidità o la dilatazione termica di qualche componente giochino un ruolo.
- Riparazione delle Saldature: Se si riscontrano saldature in corto circuito sulle schede delle centraline, un'attenta ripassata delle saldature potrebbe risolvere il problema, prestando attenzione a non esagerare con lo stagno per evitare ulteriori danni.
- Verifica e Pulizia dei Contatti: La pulizia meticolosa dei contatti e dei connettori da qualsiasi residuo (come la vasellina con polvere) è un passo cruciale per garantire una buona connessione elettrica.
- Verifica Fisica sul Servosterzo Stesso: Nonostante i controlli sui cablaggi e sulle centraline, è utile ispezionare fisicamente il servosterzo sotto il motore. Controllare i cablaggi, la tenuta stagna delle morsettiere e cercare segni di usura. Se non ci sono falsi contatti evidenti (provando anche a sollecitare la scatola dello sterzo o la centralina del volante), le ipotesi di problemi meccanici diretti diminuiscono.
- Reset del Servosterzo (Basic Setting): Utilizzando un computer di diagnosi (VCDS, OBD11, ecc.), si potrebbe tentare un "basic setting" della centralina 44 (servosterzo) per eseguire una sorta di reset del sistema. Questo potrebbe aiutare a correggere eventuali parametri sballati o memorie dei finecorsa errate.
- Ricerca di Schemi Elettrici e Diagrammi di Flusso: Per chi ha competenze elettroniche, la ricerca e l'analisi degli schemi elettrici delle schede interessate e dei diagrammi dei flussi delle informazioni interne alla rete CAN possono offrire una comprensione più profonda della logica e del funzionamento del sistema, aiutando a identificare quale centralina "decide" per il servosterzo e sulla base di quali informazioni.
Considerazioni Finali
La complessità dei sistemi elettronici moderni rende la diagnosi dei problemi al servosterzo una sfida. L'approccio "cambio qui e cambio lì" proposto da alcune officine può portare a preventivi elevati senza garantire la risoluzione. Un'analisi logica, supportata da strumentazione diagnostica e da una buona conoscenza del funzionamento del sistema, è la via più efficace per identificare la causa del guasto. Spesso, il problema non risiede in un singolo componente guasto, ma in un'interazione complessa tra umidità, temperatura, cablaggi o malfunzionamenti intermittenti delle centraline che si influenzano reciprocamente.
