Il sistema di servosterzo idraulico è un componente cruciale per la sicurezza e il comfort di guida di un veicolo, consentendo al conducente di girare il volante con meno sforzo, specialmente durante le manovre a bassa velocità. Quando si parla di veicoli come il Ford Transit Connect, o anche meccaniche Ford più datate come quelle dei Rimor su base Ford 2500 TD, la comprensione del funzionamento, dei potenziali problemi e delle procedure di sostituzione della pompa del servosterzo diventa fondamentale.
Il Funzionamento del Servosterzo Idraulico

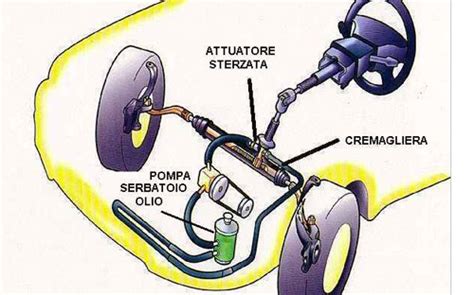

In un sistema di servosterzo idraulico, la pompa è il cuore del sistema. Il suo compito principale è pressurizzare il fluido idraulico, che viene poi diretto verso la scatola dello sterzo. Questa pressione assiste il movimento del volante, rendendo la guida più agevole. Senza il servosterzo, o con un sistema difettoso, lo sterzo risulta pesante e richiede uno sforzo notevole, specialmente in fase di manovra.
Molti veicoli, anche quelli meno recenti, possono avere un sistema di servosterzo. Ad esempio, su una meccanica Ford 2500 TD del 1992, anche se non immediatamente evidente, "sembra effettivamente che c'è qualcosa di simile al servosterzo". La presenza di una "vaschetta per olio" è un indicatore chiave di un sistema idraulico. Se lo sterzo è pesante sia a motore acceso sia spento, e si riscontrano difficoltà nelle manovre, è un chiaro segnale che il servosterzo, se presente, non funziona correttamente o è assente. In alcuni casi, ciò che potrebbe sembrare un tappo di serbatoio dell'olio motore sotto la scatola sterzo, ma senza tubi specifici come quelli che si associano a un servosterzo, potrebbe indicare un sistema diverso o un componente non legato all'idroguida. Tuttavia, la presenza di una pompa e tubi di alta e bassa pressione sono caratteristici del sistema di servosterzo idraulico.
Sterzo rigido Transit Connect 2020
Problemi Comuni e Diagnosi
I problemi relativi al servosterzo possono manifestarsi in vari modi, rendendo la guida difficile e potenzialmente pericolosa. Su una vettura come il Ford Transit Connect, "una idroguida rumorosa e a scatti" è un problema frequentemente riscontrato, con il proprietario che "lamenta difficoltà nella guida".

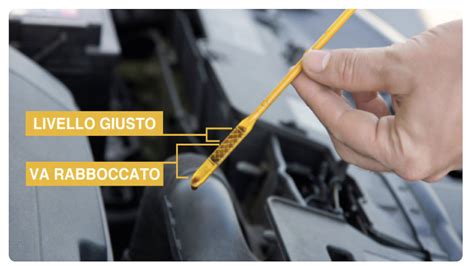

Uno dei primi controlli da effettuare, soprattutto in presenza di uno sterzo pesante o rumoroso, è quello del fluido idraulico. "La prima cosa da fare è controllare l’olio". Un "lubrificante appare estremamente sporco" è una chiara indicazione di un problema. Il colore dell'olio del servosterzo è un importante indicatore diagnostico: "A seconda delle specifiche del costruttore del veicolo, l'olio deve avere un colore ambrato o rossastro/rosato. Una colorazione brunastra o addirittura nerastra indica una forte impurità dovuta all'abrasione del sistema sterzante". Un olio sporco o degradato può causare un funzionamento inefficiente o danneggiare i componenti del sistema.

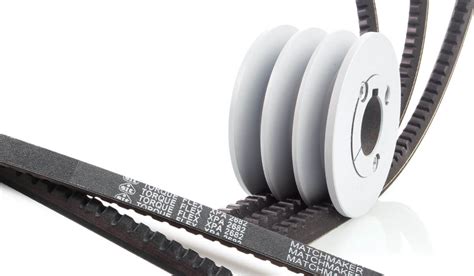

Un altro elemento da considerare nella "ricerca difetti delle pompe sterzo ad azionamento meccanico" è la "cinghia trapezoidale". "In molti casi una cinghia trapezoidale difettosa o non sufficientemente tesa può essere la causa di un servosterzo difettoso". Se la cinghia scivola o è usurata, la pompa non riceverà l'energia necessaria per funzionare correttamente. "Anche l'olio idraulico deve essere controllato per verificarne il livello e le condizioni e, se necessario, rabboccato o sostituito secondo le istruzioni del produttore".
I sintomi di un servosterzo problematico includono:
- Sterzo pesante: Il volante richiede uno sforzo eccessivo per essere girato.
- Rumori strani: Sibili, gemiti o scricchiolii provenienti dall'area della pompa o della scatola dello sterzo.
- Sterzo a scatti: Il volante non si muove in modo fluido, ma con piccole resistenze intermittenti.
- Perdite di fluido: Macchie di olio sotto il veicolo, indicando una perdita nel sistema.
Nel caso in cui si voglia passare da uno sterzo senza servosterzo a uno con idroguida su veicoli più datati, come un Rimor del 1992 su meccanica Ford 2500 TD, la sostituzione della scatola dello sterzo con una dotata di idroguida è teoricamente possibile, ma richiede una valutazione approfondita. È necessario considerare la compatibilità dei componenti, lo spazio disponibile e l'integrazione con il motore per l'azionamento della pompa. Si dovrà acquistare non solo la scatola dello sterzo con idroguida, ma anche la pompa del servosterzo, le tubazioni idrauliche di alta e bassa pressione e la relativa vaschetta per l'olio. È un intervento complesso che spesso richiede l'adattamento di componenti e l'installazione di una pompa idraulica azionata dal motore.
La Sostituzione della Pompa del Servosterzo: Una Guida Dettagliata
La pompa dello sterzo è un "componente rilevante per la sicurezza", pertanto la sua sostituzione deve essere eseguita con attenzione e, preferibilmente, da "personale qualificato addestrato". "In seguito a un intervento nel sistema sterzante, la pompa può essere sostituita solo da personale qualificato addestrato".
Fasi di Smontaggio:
- Preparazione del veicolo: Parcheggiare il veicolo su una superficie piana, spegnere il motore e scollegare la batteria. Se necessario, sollevare il veicolo in modo sicuro.
- Svuotamento del serbatoio: "Aspirare l'olio del servosterzo dal serbatoio e smaltirlo correttamente". Questo previene la fuoriuscita eccessiva di fluido durante lo smontaggio.
- Rimozione della cinghia di trasmissione: "Rimuovere la cinghia di trasmissione dalla puleggia della pompa". Questa cinghia è responsabile dell'azionamento della pompa.
- Disconnessione delle tubazioni: "Smontare i tubi di alimentazione idraulica e di alta pressione della pompa". È fondamentale "raccogliere e smaltire l'olio che fuoriesce" e "smaltire le guarnizioni smontate dai tubi di collegamento" poiché queste devono essere sostituite con nuove.

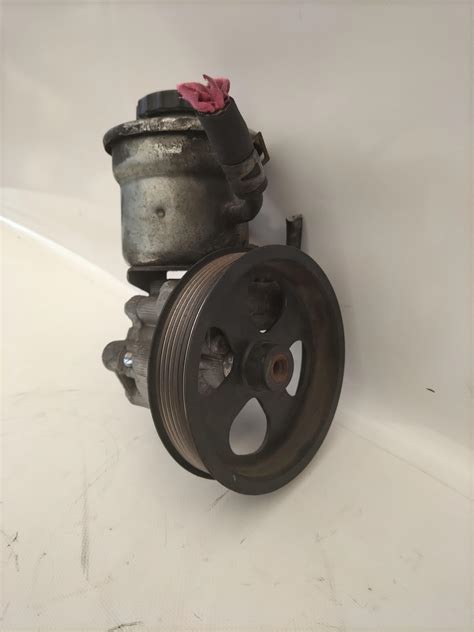

- Rimozione della pompa vecchia: "Smontare la pompa dello sterzo allentando e svitando le viti di fissaggio della pompa".
Prima di installare la nuova pompa, è cruciale "controllare le condizioni delle tubazioni idrauliche e la presenza di danni, sostituirle se necessario". Inoltre, "prima del montaggio della pompa, il sistema sterzante idraulico deve essere controllato per escludere la presenza di eventuali impurità e, se necessario, lavato e pulito!". Questo passaggio è vitale per prevenire la contaminazione della nuova pompa e il malfunzionamento del sistema. "Prima di installare la nuova pompa è necessario confrontare la vecchia e la nuova pompa" per assicurarsi della compatibilità.
Fasi di Montaggio:
- Pulizia delle superfici: "Pulire la superficie della flangia della pompa e la superficie di montaggio del motore" per garantire un accoppiamento corretto e senza perdite.
- Installazione della nuova pompa: "Montare la pompa idraulica dello sterzo secondo le istruzioni di riparazione del costruttore del veicolo. Osservare la coppia di serraggio delle viti!". Un serraggio corretto previene danni e garantisce la sicurezza.
- Preparazione per il collegamento: "Rimuovere tutti i tappi dell'olio e pulire le superfici nella zona dei punti di collegamento delle linee idrauliche con un detergente adatto".
- Collegamento delle tubazioni: "Collegare le linee idrauliche alla pompa. Utilizzare a tale scopo nuovi elementi di tenuta!". L'uso di nuove guarnizioni è essenziale per prevenire perdite.
- Installazione della cinghia: "Installare la cinghia di trasmissione e tenderla secondo le istruzioni del produttore". Una tensione insufficiente o eccessiva può causare problemi.
- Riempimento del serbatoio: "Riempire il serbatoio con il nuovo fluido idraulico raccomandato dal costruttore del veicolo fino alla tacca". Utilizzare sempre il fluido specifico raccomandato.
- Avviamento e spurgo: "Avviare il motore del veicolo e farlo girare al minimo". Successivamente, "ruotare lentamente il volante più volte fino a battuta, da sinistra a destra". Questo processo "rabboccare il fluido idraulico fino a quando il fluido pulito senza bolle d'aria raggiunge il serbatoio dalla linea di ritorno" e serve a spurgare l'aria dal sistema.
- Controllo finale: "Controllare che il livello dell'olio nel serbatoio corrisponda alla linea della tacca, quindi riposizionare il tappo". "Dopo aver montato la pompa il sistema sterzante idraulico deve essere nuovamente riempito e spurgato e deve essere controllata la tenuta ermetica!".
Dopo un intervento di questo tipo, la differenza nella guida è spesso notevole. La vettura diventa "molto più morbida" e "sembra quasi di guidare un’altra macchina!". La manutenzione regolare e la tempestiva risoluzione dei problemi del servosterzo contribuiscono significativamente alla sicurezza e al piacere di guida del veicolo.
