L’ottimizzazione di un motore sovralimentato passa inevitabilmente attraverso un sistema di alimentazione capace di supportare le nuove richieste energetiche. Gli iniettori ad alta portata costituiscono l’elemento fondamentale per alimentare correttamente motori con turbocompressori maggiorati. La portata insufficiente degli iniettori stock limita severamente le prestazioni ottenibili, creando condizioni di miscela magra pericolose per l’integrità del motore. Comprendere come operano questi componenti e come selezionarli è il primo passo per ogni appassionato di elaborazioni.
Fondamenti della portata e misurazione tecnica
La portata di un iniettore si misura in cc/min o lb/h a pressione standard di 3 bar (43,5 PSI). Questa misura indica il volume di carburante erogato in un minuto con apertura continua dell’elettrovalvola. Gli iniettori OEM tipicamente erogano 200-400 cc/min, sufficienti per potenze fino a 200-250 CV. Quando si superano queste soglie, diventa necessario ricorrere a componenti maggiorati.
Il dimensionamento degli iniettori segue formule precise che considerano potenza target, BSFC (Brake Specific Fuel Consumption) e duty cycle massimo. La formula base è: Portata = (HP × BSFC) / (N° iniettori × Duty cycle × 0,52). Per un motore da 400 CV con BSFC di 0,5 e duty cycle dell’80%, ogni iniettore deve erogare almeno 600 cc/min. Il BSFC varia significativamente tra motori aspirati e turbo: motori con intercooler efficienti possono operare con BSFC più bassi, riducendo la portata iniettori richiesta.
Gestione del Duty Cycle e affidabilità operativa
Il duty cycle massimo raccomandato è l’80% per garantire linearità di erogazione e durata dell’elettrovalvola. Duty cycle superiori al 90% causano surriscaldamento dell’avvolgimento elettrico e perdita di precisione nelle aperture brevi. In questo contesto, è fondamentale bilanciare le esigenze di potenza con la stabilità del sistema elettrico. Sebbene a livello teorico il calo di tensione non si presenti mai, a livello pratico è una normalissima evenienza; essendo l'auto stradale, non ci si può porre regolarmente la domanda di verificare le capacità di carica dell'alternatore e le condizioni di vita della batteria.
La scelta dell'elettronica di gestione gioca un ruolo cruciale. Se un appassionato opta per centraline aftermarket come le Haltech, spesso è perché mancano alternative accessibili o preparatori specializzati nelle vicinanze. Per un privato che non fa competizioni o campionati, ma cerca solo di risolvere un problema di gestione motore, investire in sistemi come Marelli Sport, EFI o Bosch Motorsport risulta proibitivo, sia per i costi che per la complessità di gestione che supera le necessità momentanee.

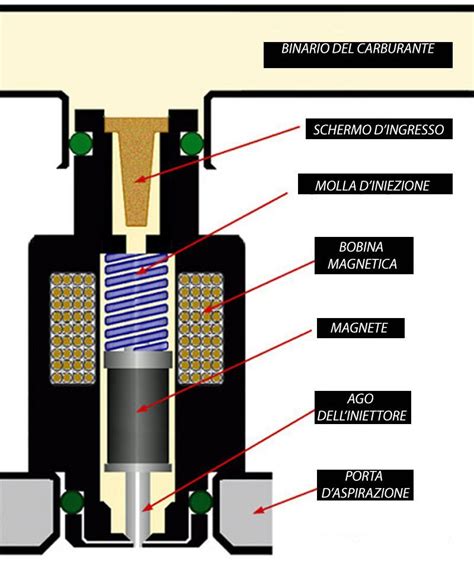

Come funziona il ciclo di lavoro dell'iniettore
Tecnologia costruttiva e dinamica dei fluidi
Gli iniettori high flow si distinguono per tecnologia costruttiva e caratteristiche di spruzzo. I modelli low impedance (2-4 ohm) offrono tempi di apertura più rapidi ma richiedono driver specifici nella centralina per evitare sovracorrenti. Al contrario, il mercato offre set completi di iniettori tipo Bosch ad alta impedenza, ideali per una vasta gamma di applicazioni, dai motori Fiat Fire 1100, 1200 8v o 1400 8v trasformati turbo, fino a motorizzazioni più complesse che utilizzano collettori di aspirazione con iniettori di tipo corto.
La geometria dell’ugello influenza la qualità della nebulizzazione e la penetrazione del getto nel cilindro. Ugelli conici producono spray ampi ideali per motori ad alte prestazioni, mentre quelli pencil creano getti concentrati adatti per camere di combustione compatte. Il flow matching tra iniettori dello stesso set non deve superare il 2% per garantire uniformità di carburazione tra i cilindri. Differenze maggiori causano squilibri di potenza e temperature di scarico disomogenee.
Influenza della pressione e della temperatura
La pressione del carburante influenza direttamente la portata erogata secondo la legge della radice quadrata. Aumenti di pressione del 44% raddoppiano la portata, mentre riduzioni del 25% la diminuiscono del 50%. Il regolatore di pressione deve mantenere differenziali costanti rispetto alla pressione del collettore di aspirazione. Nei turbo questo richiede regolatori referenced che compensano automaticamente le variazioni di boost.
La temperatura del carburante modifica la densità e quindi la massa iniettata a parità di volume. Incrementi di 20°C riducono la densità del 2%, richiedendo compensazioni nei tempi di iniezione. Questi fattori ambientali sono spesso sottovalutati, ma diventano determinanti quando si punta a un'erogazione precisa su tutto l'arco di giri, permettendo in alcuni casi regimi di rotazione estremamente elevati.
Integrazione e calibrazione in centralina
La calibrazione degli iniettori high flow richiede la modifica delle costanti di portata nella centralina e la ridefinizione delle mappe di correzione. Il valore IFR (Injector Flow Rate) deve essere aggiornato con la portata effettiva misurata al banco prova. Discrepanze tra valore dichiarato e reale possono raggiungere il 5-10%, influenzando significativamente la carburazione finale.
La linearità degli iniettori high flow decade per tempi di apertura inferiori ai 2-3 millisecondi, creando problemi di minimo e transitori. La compensazione si ottiene attraverso tabelle di correzione dead time che aggiungono offset fissi ai tempi di iniezione brevi. Il test finale della calibrazione richiede misurazioni del rapporto aria/combustibile in tutte le condizioni operative. Wideband lambda meter con sensori Bosch LSU 4.9 garantiscono precisione sotto l’1% in tutto il range di funzionamento.
Selezione dei componenti sul mercato
La scelta del componente deve essere mirata in base alle specifiche del motore. Protoxide offre diverse soluzioni, come il set completo di 4 iniettori maggiorati tipo Bosch ad alta impedenza da 316 cc/minuto, ideali per incrementi moderati. Per esigenze superiori, sono disponibili iniettori tipo Bosch da 252 cc/min, oppure iniettori maggiorati con portata di 319 cc/min, fino ad arrivare a set da 405 cc o 450 cc (con connettore incluso di adattamento), per arrivare ai set iniettori ad alta impedenza da 442 cc o 444 cc flussati a 3 bar.
La disponibilità di iniettori maggiorati corti con connettore tipo Bosch-Marelli ad alta impedenza rappresenta una soluzione specifica per chi opera su collettori di aspirazione con vincoli di spazio particolari. Questa varietà permette all'appassionato di trovare il componente più adatto, mantenendo l'affidabilità necessaria per l'uso stradale, evitando le complicazioni logistiche derivanti da avarie che, lontano da specialisti, costringerebbero al trasporto su carro attrezzi per guasti spesso risolvibili con una semplice manutenzione ai connettori.
