I moderni veicoli diesel, incluso il Ford Ranger, sono equipaggiati con sistemi avanzati per la riduzione delle emissioni inquinanti. Uno di questi è il sistema di riduzione catalitica selettiva (SCR), che utilizza il liquido di scarico diesel, comunemente noto come AdBlue, per trasformare gli ossidi di azoto (NOx) in azoto e vapore acqueo innocui. Al centro di questo processo vi è l'iniettore AdBlue, un componente cruciale che introduce l'additivo nel sistema di scarico.
Il Sistema SCR e il Ruolo dell'AdBlue

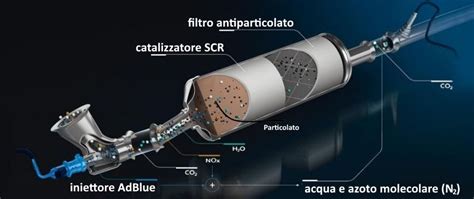

Il veicolo è dotato di riduttore catalitico selettivo che consente di ridurre le emissioni attraverso l'iniezione del liquido di scarico diesel (AdBlue®) nel sistema di scarico. Questo processo avviene a monte del catalizzatore SCR. L'AdBlue è una soluzione acquosa di urea al 32,5% e agisce come agente riducente. Quando viene iniettato nei gas di scarico caldi, l'urea si decompone in ammoniaca e anidride carbonica. L'ammoniaca reagisce poi con gli ossidi di azoto presenti nei gas di scarico sul catalizzatore SCR, convertendoli in azoto e acqua. Affinché il sistema funzioni correttamente, è necessario mantenere il livello di liquido prescritto. Il motore può non avviarsi se lo si manomette oppure se si disabilita il riduttore catalitico selettivo, evidenziando l'importanza di un funzionamento impeccabile di questo sistema.
Autopsia del Sistema SCR: Perché l'AdBlue Cristallizza e Come Salvare l'Iniettore 🧪🛠️
Ubicazione dell'Iniettore AdBlue nel Ford Ranger
L'iniettore AdBlue nel Ford Ranger è strategicamente posizionato nel sistema di scarico, generalmente a monte del convertitore catalitico SCR. La sua esatta posizione può variare leggermente a seconda della specifica generazione del motore e della configurazione del veicolo, ma in linea di massima si trova tra il filtro antiparticolato (DPF) e il catalizzatore SCR. Questa collocazione assicura che l'AdBlue sia iniettato nei gas di scarico a una temperatura ottimale per la sua decomposizione e la successiva reazione catalitica.
Per accedere all'iniettore, è spesso necessario rimuovere alcune coperture o componenti del sistema di scarico, un'operazione che richiede competenza e strumenti specifici. È importante sottolineare che ogni intervento sull'iniettore o sul sistema AdBlue dovrebbe essere eseguito da personale qualificato per evitare danni o malfunzionamenti.
Componenti del Sistema AdBlue e Loro Interazione
Il sistema AdBlue è costituito da diversi componenti che lavorano in sinergia per garantire un'iniezione precisa e controllata dell'additivo:
- Serbatoio AdBlue: Contiene il liquido di scarico diesel. Nel Ford Ranger, il serbatoio è solitamente posizionato in un'area accessibile, spesso sotto il pianale del veicolo o vicino al serbatoio del carburante, per facilitare il rabbocco.
- Pompa AdBlue: Questa pompa ha il compito di prelevare l'AdBlue dal serbatoio e inviarlo all'iniettore sotto pressione. Problemi alla pompa, ovvero quando si ha a che fare con una pompa malfunzionante, possono impedire che l’AdBlue sia pompato correttamente nel sistema, per cui si verificherà un insufficiente flusso di additivo nel sistema.
- Iniettore AdBlue: Come accennato, questo componente vaporizza e spruzza l'AdBlue nei gas di scarico. È un iniettore preciso, controllato elettronicamente per dosare la quantità esatta di liquido in base alle condizioni di guida e alla temperatura dei gas di scarico.
- Sensore di livello AdBlue: Il galleggiante è quel componente meccanico che misura il livello dell’additivo nel serbatoio e comunica le informazioni al sistema elettronico del veicolo. Il sensore, invece, è quel componente elettronico che legge il movimento del galleggiante e trasmette, a sua volta, le informazioni al sistema. Un sensore guasto è uno dei motivi più comuni per cui la spia dell’AdBlue rimane accesa dopo il rabbocco.
- Centralina di controllo del motore (ECU): L'ECU monitora costantemente vari parametri del motore e del sistema di scarico per determinare la quantità ottimale di AdBlue da iniettare. Riceve input dai sensori e invia comandi alla pompa e all'iniettore.
- Catalizzatore SCR: Il cuore del sistema, dove avvengono le reazioni chimiche che riducono gli NOx.
Problematiche Comuni e la Spia AdBlue

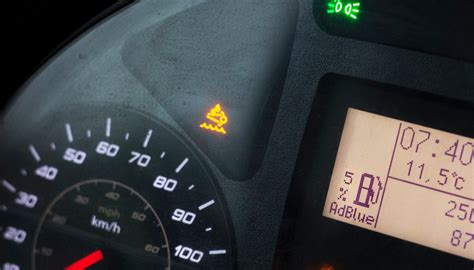

La spia AdBlue sul cruscotto del Ford Ranger può accendersi per vari motivi, indicando un livello basso di AdBlue o un malfunzionamento del sistema. In caso di accensione della spia, i messaggi visualizzati sul display informazioni indicheranno se si tratta di un problema relativo al liquido di scarico diesel o al malfunzionamento del riduttore catalitico selettivo.
- Livello AdBlue basso: La causa più semplice. Il sistema è progettato per avvisare il conducente con largo anticipo quando il livello di AdBlue sta per esaurirsi.
- Spia AdBlue non si spegne dopo il rabbocco: A volte capita che, nonostante l’avvenuto rabbocco di AdBlue, il segnale luminoso continui a rimanere acceso sul cruscotto. Le ragioni possono essere diverse:
- Galleggiante bloccato: Il galleggiante è quel componente meccanico che misura il livello dell’additivo nel serbatoio e comunica le informazioni al sistema elettronico del veicolo. Un blocco può impedire la corretta lettura del livello.
- Sensore guasto: Come precedentemente detto, uno dei motivi più comuni per cui la spia dell’AdBlue rimane accesa dopo il rabbocco è un problema con il sensore del livello di AdBlue.
- Problemi alla pompa o agli iniettori: Se la pompa è malfunzionante, l’AdBlue non può essere pompato correttamente nel sistema. Allo stesso modo, un iniettore intasato o malfunzionante può impedire la corretta nebulizzazione dell'additivo. Se la spia si accende con il veicolo in movimento e il liquido è a un livello sufficiente, il problema è riconducibile a un malfunzionamento del sistema.
- Necessità di un reset manuale: Nella maggior parte dei casi, per far sì che la spia dell’AdBlue si spenga dopo l’avvenuto rabbocco, è necessario semplicemente effettuare un “reset” manuale. Per prima cosa, inserisci la chiave nel quadro e girala in posizione “ON”, senza però avviare il motore: questo accenderà il cruscotto e le spie, inclusa quella dell’AdBlue. Mantieni acceso tra i 10 e i 40 secondi, il tempo necessario per permettere al sistema di completare la diagnosi iniziale e rilevare il nuovo livello di AdBlue.
Manutenzione e Precauzioni per il Sistema AdBlue
Per garantire la longevità e l'efficienza del sistema AdBlue nel Ford Ranger, è fondamentale adottare alcune precauzioni e seguire le indicazioni del costruttore:
- Utilizzare solo AdBlue di qualità e certificato: Assicurati di utilizzare solo AdBlue certificato secondo gli standard ISO 22241. L'uso di un tipo di AdBlue non corretto potrebbe causare danni non coperti dalla garanzia del veicolo e compromettere seriamente il sistema SCR.
- Conservazione e manipolazione: Conserva l’AdBlue in un luogo asciutto, pulito e protetto dalla luce del sole e da ogni forma di calore. L'AdBlue ha una durata limitata e può cristallizzarsi o perdere efficacia se conservato in modo improprio.

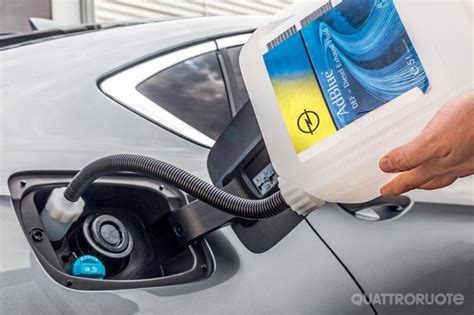

- Rabbocco corretto: Quando si effettua il rabbocco, è importante seguire la procedura corretta per evitare fuoriuscite o contaminazioni.
- Sollevare leggermente la pistola erogatrice dell'AdBlue, quindi rimuoverla lentamente.
- Rimettere il tappo sul serbatoio del liquido di scarico diesel. Ruotare in senso orario fino a quando non si avverte una forte resistenza.
- Se si usa un contenitore, riportare il contenitore in posizione verticale stando leggermente al di sotto del bocchettone di rifornimento dell'AdBlue. Lasciare che l'eventuale liquido residuo nel becco ritorni nel contenitore. Estrarre il becco dal bocchettone di rifornimento dell'AdBlue. Togliere il becco dal contenitore del liquido di scarico diesel e rimettere il tappo. Rimettere il tappo sul serbatoio del liquido di scarico diesel. Ruotare in senso orario fino a quando non si avverte una forte resistenza.
- La pompa si disattiva e il flusso del liquido si interrompe quando il serbatoio è pieno, prevenendo il trabocco.
- Non avviare il motore con AdBlue errato: Non avviare il motore se il serbatoio dell'AdBlue è stato erroneamente rifornito con un tipo di liquido non corretto. L'uso di un tipo di AdBlue non corretto potrebbe causare danni non coperti dalla garanzia del veicolo e richiederebbe un intervento meccanico immediato per svuotare e pulire il sistema.
- Monitoraggio: Monitora costantemente il livello dell’AdBlue nel serbatoio. In caso di avvisi, spie e avvertenze, intervieni in modo tempestivo e non ignorarli. L'ignoranza di queste segnalazioni può portare a limitazioni di potenza del motore o, in casi estremi, all'impossibilità di avviare il veicolo.
Interventi Meccanici e Costi
In caso di malfunzionamenti più complessi, come problemi alla pompa o agli iniettori, o guasti al sensore, saranno necessari interventi meccanici. Tendenzialmente, gli interventi meccanici sono quelli più dispendiosi, a causa del costo delle parti danneggiate da sostituire e dalla manodopera specializzata necessaria per eseguire le riparazioni. È fondamentale affidarsi a officine autorizzate Ford o a meccanici con comprovata esperienza sui sistemi SCR, poiché la diagnosi e la riparazione di questi componenti richiedono conoscenze specifiche e attrezzature diagnostiche avanzate. La sostituzione di un iniettore AdBlue, ad esempio, può essere un'operazione delicata che influisce direttamente sull'efficienza del sistema di riduzione delle emissioni del veicolo.
