Il corretto funzionamento di un veicolo moderno come la Fiat 500L dipende da una complessa rete di sensori che forniscono costantemente dati alla centralina elettronica (ECU). Tra questi, il sensore di temperatura del liquido di raffreddamento (CTS, Coolant Temperature Sensor) riveste un ruolo di primaria importanza. La sua funzione non si limita a indicare la temperatura del motore, ma è cruciale per la gestione di diversi processi vitali, dall'iniezione del carburante all'attivazione del sistema di raffreddamento. Comprendere la sua posizione, il suo funzionamento e come diagnosticare eventuali problemi è fondamentale per mantenere il veicolo in perfette condizioni.
La Funzione Essenziale del Sensore di Temperatura del Liquido di Raffreddamento
Il sensore temperatura liquido di raffreddamento, noto anche come sensore temperatura motore, è il guardiano della salute termica del propulsore. Il suo compito fondamentale è monitorare la temperatura del liquido refrigerante che circola all'interno del motore. Questi dati vengono trasmessi alla centralina ECU, che li utilizza per regolare con precisione diversi parametri operativi. Ad esempio, con il motore freddo, la centralina necessita di arricchire la miscela aria-carburante per favorire un'efficiente combustione e rendere più facile la fase di avviamento. Al contrario, quando il motore raggiunge temperature operative ottimali, la centralina può adeguare la miscela per massimizzare l'efficienza e ridurre le emissioni.

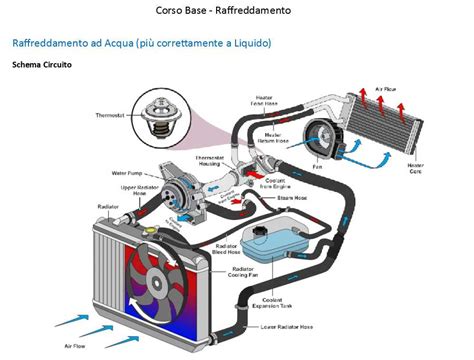

Inoltre, il sensore CTS funge da "spia" per un malfunzionamento del sistema di raffreddamento. Se la temperatura del liquido supera un determinato limite prestabilito, la centralina ECU, ricevendo un segnale di allarme dal sensore, attiva la ventola di raffreddamento. Questa ventola fornisce un flusso d'aria aggiuntivo al radiatore, essenziale per dissipare il calore assorbito dal liquido refrigerante, specialmente a basse velocità o durante le soste, quando il flusso d'aria naturale non è sufficiente. La centralina non solo attiva la ventola quando necessario, ma ne regola anche la velocità di rotazione in base all'intensità del calore da dissipare.
Il sensore CTS apporta inoltre alla centralina dati fondamentali per determinare le corrette impostazioni di accensione e gestione del motore sia all'avvio che durante il funzionamento. Le modalità di gestione del motore variano infatti notevolmente in caso di motore freddo o eccessivamente caldo, e il sensore CTS è il principale responsabile di fornire queste informazioni critiche.
Come Funziona il Sensore di Temperatura del Liquido di Raffreddamento
Il principio di funzionamento del sensore temperatura liquido di raffreddamento è relativamente semplice ma efficace. Esso si basa sulla variazione della resistenza elettrica in funzione della temperatura. Generalmente, questi sensori utilizzano un elemento termistore, un componente elettronico la cui resistenza elettrica cambia in modo prevedibile con la temperatura.
Quando il motore è freddo, la resistenza del sensore è alta. Questo significa che una minore corrente elettrica fluisce attraverso di esso. La centralina ECU interpreta questo segnale come una bassa temperatura del liquido refrigerante. Di conseguenza, la centralina adeguerà i parametri di iniezione e accensione per ottimizzare l'avviamento e la combustione a freddo.
Man mano che il motore si scalda e il liquido refrigerante aumenta la sua temperatura, la resistenza del sensore diminuisce. Una minore resistenza consente a una maggiore corrente di fluire. La centralina ECU riceve questo segnale e interpreta che la temperatura del motore sta aumentando. Sulla base di questi dati, la centralina prenderà decisioni operative, come ad esempio l'attivazione della ventola di raffreddamento quando la temperatura supera una soglia critica.

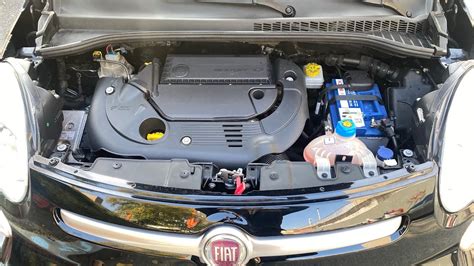

Posizione del Sensore di Temperatura del Liquido di Raffreddamento nella Fiat 500L
La posizione esatta del sensore temperatura liquido di raffreddamento può variare leggermente a seconda del modello specifico e dell'anno di produzione del veicolo, ma generalmente si trova in prossimità del monoblocco del motore o integrato nel gruppo termostatico o nella flangia porta termostato.
Per la Fiat 500L, come indicato da diverse fonti, per accedere a componenti situati nella zona del motore che potrebbero includere il sensore di temperatura del liquido di raffreddamento, potrebbe essere necessario rimuovere la batteria dal suo alloggiamento. Questo processo richiede cautela: è fondamentale scollegare prima il polo negativo, poi quello positivo, rimuovere la batteria dalla sua basetta e infine svitare la basetta stessa. Questa operazione libera spazio prezioso per raggiungere i componenti sottostanti.
È importante notare che ogni motore ha il suo specifico sensore liquido di raffreddamento, quindi la consultazione del manuale d'uso e manutenzione del proprio veicolo o l'assistenza di un meccanico qualificato sono sempre raccomandate per una localizzazione precisa.
Sintomi di un Sensore Temperatura Liquido di Raffreddamento Malfunzionante
Un sensore temperatura liquido di raffreddamento che non funziona correttamente può manifestarsi attraverso una serie di sintomi che indicano un problema nel sistema di gestione termica del motore. Se il sensore temperatura liquido di raffreddamento non funziona correttamente si possono avere svariati problemi che possono portare al surriscaldamento del motore o a un’ attivazione anomala della ventola di raffreddamento motore.
Uno dei segnali più evidenti è l'attivazione anomala della ventola di raffreddamento. Questa potrebbe rimanere accesa in modo continuo, anche quando il motore è freddo, oppure non attivarsi affatto quando il motore raggiunge temperature elevate. Entrambi gli scenari sono problematici: una ventola sempre attiva può comportare un consumo eccessivo di energia, mentre una ventola inattiva può portare rapidamente al surriscaldamento.
Un altro sintomo comune è legato all'indicatore della temperatura sul cruscotto. Se il sensore è guasto, l'indicatore potrebbe mostrare letture errate: potrebbe indicare una temperatura troppo bassa quando il motore è caldo, o viceversa, una temperatura eccessivamente alta quando il motore è ancora freddo.
Se si accende la spia del liquido di raffreddamento, comunemente detta anche spia dell’acqua, significa che la temperatura del motore è eccessiva e si sta rischiando un surriscaldamento motore che, nel peggiore dei casi, potrebbe bruciare una guarnizione della testa. Questa spia è un campanello d'allarme critico che non va mai ignorato.
Altri possibili sintomi includono:
- Consumo di carburante elevato: Una miscela aria-carburante non ottimale, dovuta a letture errate della temperatura, può portare a un aumento del consumo di carburante.
- Difficoltà di avviamento: Soprattutto a freddo, il sensore fornisce dati essenziali per l'avviamento. Un suo malfunzionamento può rendere l'avviamento più difficile o prolungato.
- Instabilità del minimo: Il regime del minimo può diventare irregolare o instabile, soprattutto a motore freddo.
- Performance ridotte del motore: Il motore potrebbe sembrare meno reattivo o avere una potenza ridotta.
- Il motore non raggiunge la temperatura minima del liquido di raffreddamento: Questo può accadere se il sensore invia un segnale errato di temperatura elevata, inducendo la centralina a mantenere una miscela più ricca o ad attivare la ventola prematuramente, impedendo al motore di raggiungere la sua temperatura operativa ottimale.
È importante sottolineare che le cause di questi sintomi non sono sempre riconducibili esclusivamente al sensore temperatura motore. Il problema potrebbe riguardare anche il termostato o un suo componente (ad esempio la valvola termostatica bloccata), oppure un problema nel cablaggio che collega il sensore alla centralina.
COME TESTARE IL SENSORE DI TEMPERATURA DEL LIQUIDO DI RAFFREDDAMENTO. Qualsiasi auto
Diagnosi e Controllo del Sensore Temperatura Liquido di Raffreddamento
La diagnosi di un sensore temperatura liquido di raffreddamento difettoso viene solitamente eseguita da un meccanico qualificato utilizzando strumenti specifici. Il controllo inizia tipicamente con la misurazione della resistenza interna del sensore. Questo viene fatto utilizzando un multimetro, uno strumento in grado di misurare resistenza, tensione e corrente. Il meccanico scollegherà il sensore e ne misurerà la resistenza a diverse temperature (ad esempio, a motore freddo e a motore caldo) per confrontarla con i valori specificati dal produttore del veicolo.
Successivamente, viene verificato il cablaggio che collega il sensore alla centralina ECU. Si controlla la continuità di ogni singolo cavo per assicurarsi che non ci siano interruzioni. Si verifica anche la presenza di cortocircuiti verso massa, che potrebbero causare letture errate o impedire al segnale di raggiungere correttamente la centralina.
Infine, si controlla la tensione di alimentazione del connettore del sensore. Con la centralina collegata e l'accensione inserita, il meccanico misura la tensione presente sui pin del connettore del sensore (con il sensore scollegato). Il valore nominale di questa tensione di alimentazione è generalmente di circa 5 Volt. Se non si raggiunge tale valore di tensione, il problema potrebbe risiedere nell'alimentazione di tensione della centralina stessa o nel suo collegamento a massa. In questi casi, il guasto potrebbe riguardare la centralina elettronica del motore.
Questi passaggi diagnostici sono fondamentali per isolare con precisione la causa del problema, che sia il sensore stesso, il suo cablaggio, il termostato, o in rari casi, la centralina.
Altri Sensori nella Fiat 500 e Modelli Correlati
Sebbene il focus principale di questo articolo sia il sensore di temperatura del liquido di raffreddamento, è utile menzionare brevemente altri sensori presenti nella gamma Fiat 500 e modelli correlati, per fornire un quadro più completo della tecnologia automobilistica moderna.
- Sensore della Temperatura Esterna: La Fiat 500, 500L e 500X sono equipaggiate con un sensore della temperatura esterna. Questo sensore, spesso posizionato nello specchietto retrovisore esterno (come nella 500X, precisamente nella zona inferiore dello stesso, accessibile rimuovendo la calotta esterna), fornisce alla centralina dati sulla temperatura dell'aria circostante. Queste informazioni sono utilizzate dal sistema di climatizzazione per regolare automaticamente la temperatura dell'abitacolo e possono influenzare alcune strategie di gestione del motore, come il controllo del minimo.
- Sensore di Pressione dell'Olio: Presente su vari modelli della Fiat 500 (inclusi quelli dal 2007 al 2024), il sensore di pressione dell'olio monitora la pressione dell'olio lubrificante nel motore. Una pressione dell'olio insufficiente è un problema critico che può causare gravi danni al motore. Il sensore invia un segnale alla centralina che, in caso di pressione bassa, può accendere una spia sul cruscotto o, in sistemi più avanzati, intervenire per limitare i danni.
- Sensore dello Start&Stop: Nei modelli dotati del sistema Start&Stop (come la Fiat 500 dal 2007 al 2024), diversi sensori collaborano per determinare quando è sicuro spegnere e riavviare automaticamente il motore. Questi sensori includono, ad esempio, quelli che monitorano lo stato della batteria, l'apertura delle portiere, l'uso della frizione e del freno.
La presenza e il corretto funzionamento di tutti questi sensori sono essenziali per garantire sicurezza, efficienza e comfort alla guida della Fiat 500L e dei suoi derivati. La loro integrazione nel sistema elettronico del veicolo permette una gestione dinamica e ottimizzata delle prestazioni del motore e dei sistemi ausiliari.
