L'evoluzione dei motori a combustione interna è stata caratterizzata da un continuo sforzo verso una maggiore efficienza, potenza e riduzione delle emissioni. In questo percorso, la tecnologia dell'iniezione del carburante ha giocato un ruolo da protagonista, passando da sistemi relativamente semplici a complessi meccanismi di precisione. La "pressione di iniezione" negli iniettori è diventata un parametro cruciale, una vera e propria chiave di volta per sbloccare le potenzialità dei motori moderni, sia a benzina che diesel.

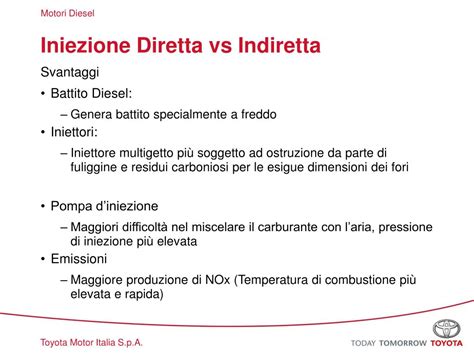

Dall'Iniezione Indiretta all'Iniezione Diretta: Un Salto di Pressione e Performance
Storicamente, l'iniezione indiretta di benzina prevedeva l'introduzione del carburante nei collettori di aspirazione, a monte delle valvole di scarico. Qui, la benzina si mescolava con l'aria prima di entrare nei cilindri. Questo sistema, sebbene efficace per la sua epoca, operava con pressioni relativamente basse, mediamente comprese tra 2,5 e 5 bar. Il processo di formazione della miscela aria-carburante avveniva in uno spazio separato dalla camera di combustione principale.
L'avvento dell'iniezione diretta di benzina (GDI - Gasoline Direct Injection) ha rappresentato un cambiamento epocale. Il combustibile viene ora iniettato direttamente nella camera di combustione. Questa modifica apparentemente "topografica" ha comportato una complessità notevolmente maggiore, soprattutto per quanto riguarda la pressione di iniezione. Per poter spruzzare il carburante efficacemente all'interno della camera di combustione, le pressioni richieste sono drasticamente aumentate, superando oggi i 70 bar e, in alcuni sistemi GDI avanzati, raggiungendo persino i 1000 bar.
Questo aumento di pressione non è un dettaglio trascurabile. Implica la necessità di un sistema di pompaggio a monte dell'iniettore in grado di generare pressioni d'ingresso considerevolmente elevate. Nelle vetture moderne, la pompa del serbatoio ha il ruolo primario di raccogliere il carburante e inviarlo a una seconda pompa meccanica, azionata dal motore, che provvede poi a raggiungere le pressioni necessarie per l'iniezione diretta.
I Vantaggi Chiave dell'Iniezione Diretta di Benzina
I benefici derivanti dall'iniezione diretta di benzina rispetto all'iniezione indiretta sono molteplici e significativi:
- Maggiore Potenza e Coppia: L'iniezione diretta consente una gestione più precisa della miscela aria-carburante, ottimizzando la combustione e, di conseguenza, incrementando la potenza e la coppia erogate dal motore. Si parla anche di una maggiore potenza e coppia specifica, ovvero per unità di cilindrata.
- Minori Consumi: L'elevata precisione nel dosaggio del carburante e la possibilità di creare miscele "magre" (con un eccesso di aria) in determinate condizioni operative, contribuiscono a una significativa riduzione dei consumi di carburante.
- Minori Emissioni Inquinanti: Una combustione più efficiente e controllata porta a una riduzione delle emissioni nocive. Inoltre, l'iniezione diretta consente minori emissioni durante la fase di "warm-up" (riscaldamento) del motore.
- Raffreddamento della Carica: Il processo di iniezione del carburante in camera di combustione avviene tramite evaporazione, un fenomeno che assorbe calore. Questo raffredda la carica aria-carburante, aumentandone la densità e permettendo, in ultima analisi, di aumentare il rapporto di compressione geometrico del motore. A differenza dell'iniezione indiretta, dove il carburante si riscalda prima di entrare in camera di combustione, l'iniezione diretta massimizza l'effetto raffreddante.
- Maggiore Resistenza alla Detonazione: Il raffreddamento della carica contribuisce anche a una maggiore resistenza alla detonazione (battito in testa), un fenomeno che limita le prestazioni dei motori.
- Velocità di Combustione Elevata: L'iniezione diretta favorisce una combustione più rapida ed efficiente, permettendo di elevare il regime massimo di giri del motore.
Complessità Strutturali e Tecnologiche
L'iniezione diretta, pur offrendo numerosi vantaggi, introduce una serie di complessità che hanno richiesto notevoli sviluppi tecnologici:
- Iniettori Sofisticati: Il sistema iniettore è un componente di alta precisione, che deve resistere a temperature e pressioni elevate. La sua conformazione costruttiva e i materiali impiegati sono cruciali per garantire una corretta atomizzazione del carburante.
- Pistoni con Morfologia Specifica: Nei motori ad iniezione diretta di benzina, i pistoni presentano spesso conformazioni particolari del cielo. Queste forme sono studiate per indirizzare la carica combustibile verso la candela, migliorando ulteriormente l'efficienza delle fasi di accensione e combustione.
- Rete di Sensori e Centraline: L'intero sistema di iniezione-accensione si basa su una fitta rete di sensori che monitorano in tempo reale numerosi parametri operativi (velocità del motore, temperatura, carico, ecc.). Le centraline elettroniche (ECU) elaborano questi dati con altissima velocità e potenza di calcolo per gestire con estrema precisione l'apertura e la chiusura degli iniettori.
L'Evoluzione dei Sistemi di Iniezione Diesel: Common Rail e Iniettore-Pompa
Anche nel mondo dei motori diesel, la pressione di iniezione ha subito una trasformazione radicale, portando a sistemi sempre più efficienti e puliti. L'iniezione diretta è congenita nei motori diesel, ma la sua evoluzione ha portato a notevoli miglioramenti nei consumi e nelle emissioni.
I motori diesel moderni, in particolare quelli che rispettano le normative antinquinamento più stringenti come Euro 4 e successive, si basano quasi esclusivamente su sistemi di iniezione elettronica ad alta e altissima pressione. Le pressioni nei sistemi Common Rail di ultima generazione possono raggiungere e superare i 1600 bar, e in alcuni casi arrivare fino a 2200 bar. Questa elevatissima pressione è fondamentale per ottenere una polverizzazione del gasolio estremamente fine, che si traduce in una combustione più completa e, di conseguenza, minori consumi.
I due principali sistemi di iniezione diretta di gasolio più diffusi sono:

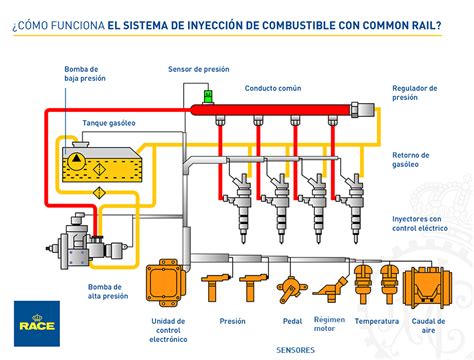

Common Rail: Questo sistema, noto anche come "sistema ad accumulatore", prevede una pompa ad alta pressione che invia il gasolio a un rail comune (un condotto di accumulo) da cui poi gli iniettori prelevano il carburante. Gli iniettori, comandati elettronicamente, spruzzano il gasolio nella camera di combustione. Il sistema Common Rail è stato sviluppato per essere estremamente flessibile, consentendo un controllo preciso dei tempi e delle quantità di iniezione, operando ad alti valori di pressione e garantendo tenute durature. I suoi componenti principali includono la pompa ad alta pressione, il regolatore di pressione, l'accumulatore (Common Rail), i condotti ad alta pressione, l'unità di controllo elettronico (ECU) e gli iniettori.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
Iniettore-Pompa: In questo sistema, ogni cilindro del motore è dotato di un'unità iniettore-pompa integrata. Un unico albero a camme aziona i pistoncini di ciascun elemento pompante, che genera direttamente l'alta pressione necessaria per l'iniezione. Sebbene meno diffuso rispetto al Common Rail nei veicoli leggeri moderni, questo sistema offre un'elevata pressione di iniezione e una buona efficienza.
La Tecnologia degli Iniettori: Elettromagnetici vs. Piezoelettrici
La complessità e la precisione richieste nei sistemi di iniezione moderni hanno portato allo sviluppo di diverse tipologie di iniettori.
Iniettori Elettromagnetici: In questi iniettori, l'apertura e la chiusura dello spillo sono comandate da una bobina elettromagnetica. Quando la centralina invia un impulso elettrico alla bobina, questa genera un campo magnetico che solleva lo spillo, permettendo al gasolio di essere nebulizzato dal polverizzatore. Interrompendo l'alimentazione elettrica, la pressione agisce nuovamente sullo spillo, chiudendo l'iniettore. Questi sistemi, pur efficaci, presentano inerzie di apertura e chiusura che limitano la rapidità d'azione.
Iniettori Piezoelettrici: La tecnologia piezoelettrica ha rappresentato un ulteriore passo avanti, soprattutto per i motori diesel che richiedono tempi di iniezione estremamente rapidi e precisi, con la possibilità di effettuare più iniezioni per ciclo (pre-iniezione, iniezione principale, post-iniezione). Gli iniettori piezoelettrici sfruttano l'effetto piezoelettrico inverso: quando un materiale piezoelettrico viene sottoposto a una differenza di potenziale elettrico, si deforma. In questi iniettori, un "stack" piezoelettrico, composto da numerose lamine ceramiche sovrapposte, si espande quando alimentato, provocando il movimento dello spillo e l'iniezione del carburante. Le deformazioni dello stack piezoelettrico sono molto piccole, ma vengono amplificate da un pistone di comando per ottenere il movimento necessario dello spillo.
I vantaggi degli iniettori piezoelettrici sono notevoli:
- Tempi di Risposta Drasticamente Ridotti: I tempi di inerzia di apertura e chiusura sono significativamente inferiori rispetto agli iniettori elettromagnetici (mediamente 5 volte più veloci). Questo è fondamentale per realizzare le multiple iniezioni per ciclo richieste dalle normative antinquinamento più severe.
- Minore Consumo Elettrico: Consumano meno energia elettrica rispetto agli iniettori elettromagnetici.
- Precisione: Consentono un controllo estremamente preciso della quantità di carburante iniettato e dei tempi di iniezione.
La gestione degli iniettori piezoelettrici è più complessa a causa della natura capacitiva dello stack piezoelettrico. Per aprire l'iniettore si applica un impulso di tensione elevata (60-70V), per mantenerlo aperto è sufficiente togliere la tensione (lo stack rimane carico), mentre per chiuderlo è necessario forzarne la scarica con un impulso di tensione inversa.
Diagnosi e Manutenzione degli Iniettori
L'efficienza degli iniettori è fondamentale per il corretto funzionamento dell'impianto di alimentazione. Una diagnosi accurata permette di verificare l'integrità del sistema. Un aspetto cruciale è il controllo della tenuta della valvola di controllo quando l'iniettore è chiuso (cioè quando la bobina elettromagnetica o lo stack piezoelettrico non sono energizzati). Se questa tenuta non è garantita, il gasolio può scaricarsi verso il serbatoio, causando una diminuzione della pressione nel rail.
Nei sistemi Common Rail, gli iniettori sono spesso codificati nella ECU. Sul corpo dell'iniettore è riportato un codice (es. IMA) che indica la sua tolleranza nel tempo di risposta rispetto al valore teorico di riferimento. Questo codice viene inserito nella centralina tramite software di diagnostica per consentire una calibrazione precisa del comando, basata sull'effettiva risposta dell'iniettore. La calibrazione (o apprendimento dinamico) avviene periodicamente in determinate condizioni operative del motore.
Tuttavia, l'usura dei componenti, inclusi lo stack piezoelettrico e la "spina" che agisce sulla valvola di comando, può alterare il tempo di risposta dell'iniettore. La ECU tenta di compensare questi scostamenti, ma ad un certo punto l'iniettore potrebbe non essere più ricalibrabile. In questi casi, si verifica un dosaggio errato del carburante e una risposta inadeguata, che può essere segnalata da codici di errore specifici (es. P0263-P0278).
La riparazione degli iniettori piezoelettrici presenta delle sfide. Spesso i produttori non forniscono più i ricambi per la parte elettrica (l'attuatore piezo), ma solo per la parte meccanica (polverizzatori e valvole). Questo limita la possibilità di una revisione completa da parte delle officine specializzate. Per recuperare iniettori non più ricalibrabili dalla ECU, sono state sviluppate tecniche di "rigenerazione" dello stack piezoelettrico, che prevedono l'applicazione di impulsi di tensione specifici per riportare il piezo alla sua estensione nominale. Questo processo è possibile solo in assenza di danni significativi al reticolo cristallino del materiale piezoelettrico.
La Pressione di Iniezione: Un Parametro in Continua Evoluzione
La pressione di iniezione negli iniettori è un parametro che continua a evolversi, spinto dalla ricerca di maggiore efficienza, prestazioni e conformità alle normative ambientali sempre più stringenti. Dalle poche decine di bar dei sistemi indiretti, si è passati a centinaia, se non migliaia, di bar nei sistemi diretti moderni. Questa corsa alla pressione è un testimone dell'ingegneria avanzata che sta plasmando il futuro dei motori a combustione interna, dimostrando come anche un componente apparentemente piccolo come un iniettore possa essere al centro di una rivoluzione tecnologica.
