L'elettronica automobilistica rappresenta il sistema complesso che elabora e gestisce i segnali elettrici e la potenza all'interno di un veicolo, con l'obiettivo di monitorare, controllare ed eseguire le sue molteplici funzioni. Le auto moderne, infatti, sono veri e propri computer su ruote, dotate di una complessa rete di sistemi elettronici interconnessi che migliorano sicurezza, efficienza, prestazioni, comfort ed esperienza utente. Un veicolo passeggeri può contenere fino a 100 moduli elettronici, numero che può raddoppiare nei veicoli elettrici o ibridi, arrivando a superare i 200 componenti. Con lo sviluppo della tecnologia nei veicoli elettrici (EV), la guida autonoma e la connettività avanzata, il numero di dispositivi elettronici nelle automobili è destinato a una crescita continua.
L'Evoluzione dell'Elettronica Automobilistica: Da Semplici Componenti a Sistemi Integrati
L'utilizzo dell'elettricità nei veicoli non è una novità, risalendo agli albori dell'automobile con l'introduzione dei fari elettrici, seguiti poi dai motori elettrici per l'avviamento e per azionare i tergicristalli. La vera svolta è arrivata con lo sviluppo di semiconduttori discreti come transistor e diodi, che hanno permesso ai costruttori di integrare alternatori e semplici sistemi di iniezione elettronica del carburante per una migliore efficienza.
Con l'arrivo dei circuiti integrati negli anni '80, sono state introdotte le unità di controllo elettronico (ECU) multichip, fondamentali per ottimizzare la gestione del motore, i sistemi antibloccaggio (ABS) e i moduli di controllo elettronico della stabilità (ESC). Il XXI secolo ha visto un'accelerazione nell'uso dell'elettronica automobilistica, trasformando le auto in piattaforme altamente tecnologiche e aprendo la strada ai veicoli definiti da software.
Le Forze Trainanti Dietro l'Espansione dei Sistemi Elettronici
Cinque tendenze principali guidano la crescente importanza dei sistemi elettronici nei veicoli:
1. Sicurezza: I governi, i consumatori e lo stesso settore automobilistico continuano a spingere i confini delle aspettative in materia di sicurezza. I sensori, combinati con sistemi intelligenti, possono individuare e gestire i pericoli in modo molto più rapido ed efficace rispetto agli esseri umani. I produttori devono integrare queste funzionalità per rispettare standard sempre più rigorosi e soddisfare le richieste dei clienti. Sistemi come gli airbag, i sistemi antibloccaggio dei freni (ABS), i regolamenti antislittamento (ASR), le telecamere di retromarcia, i sensori dell'angolo cieco, il rilevamento e la prevenzione delle collisioni, la frenata di emergenza, l'assistenza alla partenza in salita (HSA), gli avvisi di uscita dalla corsia, il monitoraggio della pressione degli pneumatici e i sistemi di controllo della trazione (TCS) sono esempi tangibili di come l'elettronica aumenti la sicurezza.
2. Efficienza: Le esigenze di migliorare l'efficienza sono cresciute nel tempo, insieme a normative sulle emissioni sempre più severe. Per questo, produttori e fornitori hanno introdotto sistemi elettronici di monitoraggio e controllo in tempo reale in ogni parte della catena cinematica, al fine di aumentare il rendimento e ridurre gli inquinanti senza compromettere le prestazioni. Questo include controlli elettronici del carburante, controlli delle emissioni, unità di controllo motore, gestione del motore, sensori del motore e comandi della trasmissione.
3. Esperienza Utente: Dal momento che l'elettronica ha trasformato ogni aspetto della vita, conducenti e passeggeri si aspettano la stessa connettività, semplicità d'uso e funzionalità che trovano nei dispositivi di consumo. Questo si traduce in sistemi di informazione e intrattenimento avanzati, che comprendono connettività a banda larga, sistemi di intrattenimento, quadri degli strumenti digitali, sistemi di navigazione, connettività smartphone, altoparlanti e microfoni, dispositivi di interfaccia utente, diagnostica del veicolo e configurazione delle funzioni del veicolo.
4. Elettrificazione: Il passaggio da veicoli alimentati da motori a combustione interna (ICE) a quelli ibridi e completamente elettrici può raddoppiare il numero di moduli elettronici presenti in un'auto. Allo stesso tempo, la natura ad alta tensione delle catene cinematiche elettriche aumenta la complessità e le preoccupazioni legate alla sicurezza funzionale dei veicoli che utilizzano questo tipo di propulsione. Nei veicoli ibridi ed elettrici si aggiungono moduli elettronici di potenza come sistemi di gestione della batteria, controlli della temperatura della batteria, motori ad azionamento diretto, componenti elettronici di ricarica, inverter e regolatori di tensione.
5. Guida Autonoma: Il rapido progresso dai veicoli semi-autonomi ai veicoli completamente autonomi aumenta ulteriormente la dipendenza dall'elettronica nel settore automobilistico. Funzionalità di guida autonoma ormai comuni come il cruise control adattivo combinano sensori, capacità di calcolo e controllo del motore per automatizzare le attività del conducente.
HO PROVATO la TESLA con GUIDA AUTONOMA FSD in EUROPA...cercando di metterla in difficoltà.
Componenti Elettronici Fondamentali nell'Automotive
I diversi sistemi elettronici di un veicolo sono costituiti da numerosi componenti elettronici e dalle relative connessioni, ognuno con esigenze specifiche in termini di progettazione, funzionamento e manutenzione.
1. Sensori: I sensori misurano i valori fisici e li trasmettono ad altri sistemi. Possono rilevare parametri interni o esterni al veicolo, come pressione, velocità, posizione, temperatura, flusso e prossimità. Sensori più sofisticati, come radar, dispositivi a ultrasuoni, telecamere e sensori di impulsi di luce laser (LiDAR), possono anche fornire informazioni sulla distanza, la forma, l'azimut e la posizione in elevazione di un oggetto. I dati provenienti da tutti questi sensori possono essere elaborati da sistemi di intelligenza artificiale (AI) che, attraverso la fusione dei sensori, offrono al veicolo una maggiore consapevolezza dell'ambiente circostante. Nelle auto elettriche, la scelta di sensori di corrente e voltaggio adatti è cruciale per ridurre i costi, permettendo risparmi nell'uso dei materiali e miglioramenti nei processi di imballaggio e integrazione dei componenti.
2. Attuatori: Nel tempo, i produttori di automobili hanno sostituito molti collegamenti meccanici con attuatori, dispositivi come solenoidi e motori che trasformano un segnale elettrico in una forza capace di muovere un componente meccanico. Può essere semplice, come aprire e chiudere una bocchetta del sistema di climatizzazione, oppure complesso, come cambiare marcia nella trasmissione.
3. Unità di Controllo Elettronico (ECU): Le ECU raccolgono ed elaborano i dati dei sensori e gli input del conducente per controllare diverse funzioni del veicolo. Come i computer, le ECU utilizzano software e firmware per gestire il funzionamento dell'auto. L'unità di controllo del motore (MCU) è la parte principale del sistema, controllando la quantità di potenza erogata al motore e monitorando la batteria per decidere quanta energia inviare.
4. Elettronica di Potenza: L'elettronica di potenza comprende moduli di controllo, alimentatori, convertitori di potenza e cablaggi che trasportano tensioni elevate. Fornisce energia elettrica ai sistemi a maggiore richiesta, come il motorino di avviamento, i riscaldatori elettrici o i motori elettrici, e gestisce lo stato di carica della batteria. È la tecnologia più innovativa per l'alimentazione dei motori elettrici e la ricarica delle batterie. I veicoli elettrici e ibridi sono il campo applicativo più esteso per i produttori di dispositivi e sistemi di power electronics. In questi veicoli, i principali sistemi elettronici di potenza sono i convertitori boost DC/DC (tipicamente da 48 a 12 volt, talvolta bidirezionali) e gli inverter DC/AC (per pilotare il motore elettrico trifase), oltre ai convertitori AC-DC per la ricarica delle batterie. L'efficienza della conversione di energia è migliorata attraverso dispositivi con packaging compatto e assemblaggio di moduli elettronici di potenza ad alta affidabilità termica, con riduzione delle perdite dovute alla resistenza dei commutatori.
5. Reti di Comunicazione: Tutti questi moduli e sottosistemi comunicano tra loro tramite reti cablate che utilizzano protocolli specifici, quali CAN Bus, LIN, FlexRay ed Ethernet. Inoltre, le reti di comunicazione forniscono connettività V2X (Vehicle-to-Everything) verso smartphone, Internet, GPS, infrastrutture o altri veicoli.
La Catena Cinematica e i Sistemi Elettronici
La catena cinematica comprende i sistemi di un'auto che forniscono coppia alle ruote. È la parte che consuma più energia, motivo per cui la maggior parte dell'elettronica in questa categoria è progettata per migliorare l'efficienza del carburante, le prestazioni del veicolo o ridurre le emissioni.
Nei veicoli a combustione interna, i moduli elettronici comuni includono controlli elettronici del carburante, controlli delle emissioni, unità di controllo motore, gestione del motore, sensori del motore e comandi della trasmissione.
I veicoli ibridi ed elettrici, oltre a molti di questi componenti, utilizzano moduli elettronici di potenza specifici, tra cui:
- Sistemi di gestione della batteria
- Controlli della temperatura della batteria
- Motori ad azionamento diretto
- Componenti elettronici di ricarica
- Inverter e regolatori di tensione
Sistemi di Sicurezza Avanzati
I team di progettazione sfruttano l'aumento delle capacità dei sensori e dell'edge computing nelle ECU per migliorare la sicurezza dei veicoli e aumentare la complessità dei moduli. I sistemi di sicurezza più comuni sono stati elencati in precedenza, dimostrando l'ampia gamma di applicazioni dell'elettronica per la protezione dei passeggeri e la prevenzione degli incidenti.
Sistemi di Informazione e Intrattenimento
I dispositivi elettronici che forniscono informazioni o intrattenimento ai passeggeri rientrano nella categoria dei sistemi di informazione e intrattenimento. Questi sistemi non solo offrono connettività a banda larga, intrattenimento e navigazione, ma anche funzionalità di diagnostica del veicolo e configurazione, rispondendo alle aspettative dei conducenti moderni.
Elettronica del Telaio
I sistemi di elettronica automobilistica che non rientrano nelle categorie precedenti sono classificati come componenti elettronici del telaio, a testimonianza dell'integrazione pervasiva dell'elettronica in ogni aspetto del veicolo.
La Simulazione nella Progettazione Elettronica Automobilistica
Gli ingegneri utilizzano strumenti di simulazione durante l'intero processo di progettazione per rispondere alle sfide e alle complessità crescenti dell'elettronica automobilistica. La prototipazione virtuale è essenziale per testare le idee e verificare la robustezza dei sistemi elettronici a carichi termici, strutturali ed elettromagnetici, evitando di dover attendere i prototipi fisici.
I produttori di apparecchiature originali (OEM) e i loro fornitori applicano la simulazione a ogni componente, modulo e gruppo all'interno del sistema elettrico di un veicolo. Questa pratica aumenta le prestazioni, riduce i reclami in garanzia, verifica la sicurezza, abbassa i costi e accelera l'immissione sul mercato dei nuovi progetti. Le attività di simulazione possono essere suddivise in quattro aree principali:
1. Funzionalità: Gli ingegneri utilizzano la simulazione per testare la funzionalità dei componenti a livello di componente, sottosistema e sistema. Strumenti avanzati come Ansys Maxwell sono impiegati per progettare dispositivi elettromeccanici (motori, attuatori) e sistemi elettronici di potenza (trasformatori, regolatori di tensione). Per i sistemi ottici, come le lenti nei sensori basati sulla luce, si usano piattaforme come Ansys Zemax OpticStudio. La simulazione ottica e dell'illuminazione con prodotti come Ansys Speos è utilizzata anche per esplorare l'aspetto e la resa dell'illuminazione nell'abitacolo.
2. Ottimizzazione: Dopo aver soddisfatto i requisiti funzionali, gli ingegneri devono ottimizzare la progettazione per migliorare l'efficienza, ridurre le emissioni e ottimizzare le prestazioni. Strumenti come Ansys SCADE Suite sono usati per modificare il firmware delle ECU, mentre Ansys HFSS serve per progettare e ottimizzare le antenne per applicazioni GPS. Quest'ultima può essere combinata con piattaforme di simulazione della missione digitale come Ansys Systems Tool Kit (STK) per garantire la migliore ricezione del segnale GPS. Infine, Ansys OptiSLang è una piattaforma di ottimizzazione completa per raggiungere rapidamente ed efficacemente gli obiettivi.
3. Affidabilità: L'affidabilità è un aspetto cruciale della progettazione automobilistica. I veicoli devono funzionare correttamente anche dopo molti chilometri, resistendo a calore, vibrazioni, urti e disturbi elettromagnetici. Gli ingegneri utilizzano strumenti di simulazione strutturale, termica ed elettromagnetica per sottoporre i sistemi elettronici automobilistici a rigorosi test virtuali. Ansys Mechanical, ad esempio, è impiegato per la valutazione termica, strutturale e delle vibrazioni. Per le schede a circuito stampato (PCB) e i pacchetti di circuiti integrati nelle ECU, si usano strumenti dedicati come Ansys Icepak (simulazione del raffreddamento) e Ansys Sherlock (previsione dell'affidabilità).
4. Interferenze Elettromagnetiche e Compatibilità Elettromagnetica (EMI/EMC): Le EMI/EMC rappresentano una sfida crescente, specialmente con l'aumento dei sistemi ad alta tensione nei veicoli elettrici e l'incremento di componenti ad alta frequenza e segnali digitali ad alta velocità. Gli ingegneri utilizzano strumenti come Ansys SIwave per risolvere problemi di integrità del segnale e della potenza sulle PCB, o Ansys EMC Plus per studiare l'interazione delle onde ad alta frequenza tra cavi e fili.
L'Elettronica di Potenza nei Veicoli Elettrici e Ibridi: Innovazione e Sostenibilità
Le spinte progettuali nei veicoli elettrici e ibridi per migliorare l'efficienza della conversione di energia sono orientate verso dispositivi con packaging compatto e assemblaggio di moduli elettronici di potenza ad alta affidabilità termica per la distribuzione e gestione dell'energia nel veicolo, con riduzione delle perdite dovute alla resistenza dei commutatori. L'elettronica di potenza in EV ed HEV è ottimizzata attraverso uno studio basato sull'efficacia di raffreddamento, sulle dimensioni dei componenti e sull'affidabilità. L'utilizzo di contenitori più piccoli e facili da raffreddare e di dispositivi di potenza come MOSFET e IGBT con un basso valore di Rds(on) (drain-source sulla resistenza), garantisce la massima efficienza del sistema.
La progettazione di dispositivi implementabili a bordo dei veicoli elettrici e ibridi è una fase che può rivelarsi più impegnativa della sola scelta del veicolo più adatto per le proprie esigenze. Il "power electronics" è parte integrante del sistema di un'autovettura elettrica o ibrida, unitamente al motore, al pacco batteria e all'inverter, inclusi i componenti ausiliari.
I sistemi elettronici messi a punto per l'e-mobility vanno dai sensori di temperatura, corrente, tensione, fino ai semiconduttori basati su carburo di silicio (SiC) e nitruro di gallio (GaN). I sensori di temperatura al platino, ad esempio, garantiscono un intervallo di temperatura esteso, il massimo grado di precisione e una stabilità affidabile a lungo termine. La tendenza è orientata verso l'adozione di soluzioni per l'alimentazione con package sempre più compatto e con alti livelli di potenza. I parametri progettuali considerano il livello di potenza, l'efficienza di conversione, la temperatura di funzionamento (Tf) del motore nel sistema powertrain del veicolo, la capacità di dissipazione dell'energia termica e il package del sistema.
I veicoli EV/HEV presentano componenti che per certi aspetti potrebbero essere considerati critici in una fase progettuale, come la batteria, il motore elettrico e il controller. Una notevole riduzione dei costi può essere ottenuta selezionando i sensori adatti, consentendo risparmi nell'uso dei materiali e miglioramenti nei processi di imballaggio e integrazione dei componenti.
L'elettronica di potenza per EV si arricchisce di dispositivi di alimentazione SiC che soddisfano la necessità di migliorare l'efficienza energetica del sistema, la robustezza e la densità di potenza nei veicoli elettrici e in tutte quelle applicazioni high power dove è richiesta alta tensione e alta potenza, offrendo così un contributo importante per le prestazioni del sistema e l'affidabilità a lungo termine. Il campo di impiego di questi dispositivi è nei caricabatterie integrati, nei convertitori DC-DC, nelle stazioni di ricarica e in tutto ciò che concerne il controllo trazione e propulsione.
I SiC MOSFET hanno elevata resistenza al degrado e ai guasti che possono verificarsi quando un picco di tensione supera la tensione di rottura del dispositivo. I semiconduttori al carburo di silicio sono altamente innovativi e presentano caratteristiche adatte a migliorare l'efficienza del sistema, sostenere temperature operative più elevate e ridurre i costi nei progetti di elettronica di potenza. In particolare, i dispositivi di alimentazione SiC offrono anche minori perdite di commutazione, più alte temperature di funzionamento, maggiore frequenza di commutazione, minori esigenze di raffreddamento e, non ultima, un'induttanza parassita estremamente bassa. La densità di potenza dei dispositivi SiC è più elevata e consente un fattore di forma compatto. Inoltre, i prodotti SiC possono essere combinati con altri dispositivi, quali microcontrollori a 8, 16 e 32 bit, dispositivi di gestione dell'alimentazione, sensori analogici, controller touch e gestuali oltre a soluzioni di connettività wireless.
I semiconduttori in SiC e GaN vengono utilizzati nel controllo del motore perché garantiscono una commutazione più rapida che può essere necessaria per i motori che funzionano a frequenze fondamentali elevate e richiedono un'ondulazione ben filtrata. Tuttavia, le alte velocità di commutazione ottenute dai dispositivi SiC, se da un lato offrono maggiori efficienze di conversione, dall'altro generano variazioni molto veloci di tensioni che si traducono in alte velocità di variazione della tensione (dv/dt) che possono sollecitare l'isolamento degli avvolgimenti del motore.
La progettazione per EV/HEV può riguardare il monitoraggio dell'azionamento elettrico o della cella della batteria, test delle procedure per i motori elettrici, gestione della temperatura nel ciclo di carica per ottimizzare i tempi di ricarica della batteria, e gestione della temperatura nei moduli dell'elettronica di potenza. Le caratteristiche dei sensori devono soddisfare i requisiti di stabilità, risposta e precisione. Il peso e il prezzo di un veicolo elettrico sono strettamente collegati alle scelte dei sensori di corrente e voltaggio, in termini di stabilità a lungo termine e precisione.
Il Sistema Batteria nei Veicoli Elettrici: Il "Serbatoio di Energia"
Nei veicoli elettrici, l'energia elettrica è immagazzinata in accumulatori sotto forma di una o più batterie di trazione o di alimentazione. Questo sistema funziona come un serbatoio di carburante nelle auto tradizionali. La batteria immagazzina energia per l'auto e il pacco batteria aiuta l'auto ad andare lontano. Una batteria potente offre una buona autonomia e aiuta l'auto a funzionare bene.
Componenti del Sistema Batteria:Un sistema di batterie è composto da molte parti. Il pacco batteria è costituito da numerose piccole celle. Un buon sistema di gestione della batteria (BMS) controlla e monitora la batteria, impedendo che si surriscaldi troppo e aiutando a mantenerla fresca. Il sistema di raffreddamento mantiene la batteria al sicuro e fresca. Il sistema di ricarica consente di aggiungere energia alla batteria. I fili collegano tutte le parti tra loro.
Funzionamento del Sistema Batteria:Si ricarica l'auto per ricaricare la batteria. Il sistema di ricarica immette elettricità nel pacco batterie, che conserva questa energia finché non è necessaria. Quando si guida, la batteria invia energia al motore. Il sistema di gestione della batteria controlla lo stato di salute della batteria e la quantità di energia consumata. Il sistema di raffreddamento impedisce alla batteria di surriscaldarsi, il che aiuta la batteria a durare più a lungo.
Chimica della Batteria:I veicoli elettrici utilizzano diversi tipi di batterie. Le batterie più utilizzate sono quelle agli ioni di litio, che contengono molta energia ma necessitano di raffreddamento. Le batterie al nichel-metallo idruro si trovano nelle auto più vecchie e, sebbene funzionino bene, offrono una gamma inferiore. Le batterie allo stato solido sono nuove, più sicure e durano più a lungo, ma costano di più. Le batterie agli ioni di litio, in particolare, forniscono molta energia, offrono maggiore autonomia e una ricarica più rapida, ma richiedono un raffreddamento adeguato per la sicurezza.
Impatto sull'Autonomia:L'autonomia dell'auto è direttamente collegata alle dimensioni e all'energia del pacco batteria. Batterie più grandi permettono di percorrere più chilometri. Un buon raffreddamento mantiene la batteria in buone condizioni, e un efficiente sistema di ricarica aiuta a ricaricare la batteria velocemente. Tutti i componenti della batteria devono funzionare insieme per ottenere i migliori risultati, contribuendo a far durare l'auto più a lungo e a mantenerla sicura.
HO PROVATO la TESLA con GUIDA AUTONOMA FSD in EUROPA...cercando di metterla in difficoltà.
Il Sistema di Azionamento del Motore: La Forza Motrice Silenziosa
Il motore di trazione è il componente che prende energia dalla batteria e la trasforma in movimento, facendo avanzare o retrocedere l'auto. Questo motore è fluido e silenzioso, non necessita di marce o carburante, e aiuta l'auto a funzionare bene consumando meno energia. Un grande vantaggio per l'ambiente è l'assenza di emissioni nocive. Un motore elettrico è in grado di fornire lo spunto massimo anche a zero giri, quindi fin dal primo istante in cui si preme sull'acceleratore, garantendo un'accelerazione rapida senza tempi di attesa.
Componenti del Sistema di Azionamento del Motore:Un sistema di motore di azionamento è composto da alcune parti principali: il motore elettrico, che utilizza energia per far muovere l'auto; l'inverter, che trasforma la corrente continua (DC) della batteria in corrente alternata (AC) per il motore; il cambio, che aiuta a controllare velocità e potenza; e i sistemi di raffreddamento, che impediscono al motore di surriscaldarsi troppo, mantenendolo sicuro e in funzione più a lungo.
Funzionamento del Sistema di Azionamento del Motore:Quando si preme il pedale, un segnale va al motore di azionamento. L'inverter preleva energia dalla batteria e la cede al motore elettrico. Il motore gira e fa girare le ruote. Si ottiene una potenza immediata, quindi l'auto accelera rapidamente. Il motore di trazione sfrutta al meglio l'energia, consentendo di percorrere distanze maggiori. Il motore elettrico si basa sul principio dell'elettromagnetismo: la batteria fornisce la corrente elettrica che, passando nell'inverter, viene convertita da corrente continua ad alternata, per poi essere inviata agli avvolgimenti dello statore. I magneti rotanti del motore elettrico si muovono grazie a cambiamenti continui della loro polarità, generando resistenza tra i magneti rotanti e quelli stazionari, un processo gestito dall'inverter.
Tipi di Motore Elettrico:Nelle automobili si possono trovare diversi motori elettrici. I motori a induzione AC sono buoni per una potenza forte. I motori a magnete permanente offrono alta efficienza e dimensioni ridotte. I motori DC senza spazzole sono silenziosi e necessitano di poche cure. Ogni tipo di motore influisce sul funzionamento dell'auto.
Performance del Motore di Trazione:Il motore di trazione modifica la velocità dell'auto e la quantità di energia utilizzata. Un motore potente garantisce partenze rapide e una guida fluida. Un'elevata efficienza significa meno energia consumata e maggiore autonomia. Il giusto sistema di propulsione migliora la guida.
Il Sistema di Controllo Elettronico: Il "Cervello" del Veicolo Elettrico
Il sistema di controllo elettronico funziona come il cervello dell'auto, aiutando la batteria e il motore a lavorare insieme. Monitora tutto per garantire una velocità fluida e una guida sicura, controllando i segnali provenienti dal pedale, dalla batteria e dal motore. Quando questo sistema funziona bene, l'auto è più sicura e performante.
Componenti del Sistema di Controllo Elettronico:Il sistema di controllo elettronico è composto da parti importanti: l'Unità di Controllo del Motore (MCU), sensori per velocità, temperatura e stato della batteria, moduli di elettronica di potenza e cavi e connettori di comunicazione. Ogni componente aiuta l'auto a reagire in modo rapido e sicuro. I sensori inviano informazioni alla centralina, e i moduli elettronici di potenza gestiscono alta tensione e corrente, garantendo un controllo rapido e preciso dell'auto. I sensori aiutano a guidare in sicurezza controllando lo stato della batteria e la temperatura del motore.
Funzione dell'Unità di Controllo del Motore (MCU):L'MCU è la parte principale del sistema. Controlla la quantità di potenza erogata al motore, legge l'input del conducente (la posizione del pedale), monitora la batteria (tensione e carica) e decide quanta energia inviare. L'MCU utilizza l'elettronica di potenza per modificare l'energia della batteria per il motore, garantendo variazioni di velocità fluide e una coppia elevata grazie alla sua rapidità.
Funzioni di Controllo:Il sistema di controllo elettronico svolge molteplici funzioni:
- Controlla la velocità e la coppia in base al pedale.
- Bilancia l'uso di energia tra batteria e motore.
- Protegge la batteria dal surriscaldamento o dal sovraccarico.
- Utilizza l'elettronica di potenza per commutare l'energia in modo rapido e sicuro.
- Comunica con altri sistemi dell'auto.
Grazie a scelte intelligenti da parte del controller, si ottengono una maggiore autonomia e una guida più fluida, contribuendo a risparmiare energia e a mantenere l'auto in perfette condizioni.
Sicurezza Garantita dal Sistema di Controllo Elettronico:Il sistema di controllo elettronico è fondamentale per la sicurezza. Verifica la presenza di problemi alla batteria e al motore, e se qualcosa si surriscalda o consuma troppa energia, il sistema avvisa o rallenta l'auto. Il controller può disattivare alcuni componenti per evitare danni, e i moduli elettronici di potenza proteggono da cortocircuiti e sovraccarichi. Avvisi sul cruscotto informano il conducente in caso di problemi. Questo sistema aiuta a evitare incidenti reagendo rapidamente alle variazioni dello stato della batteria o del motore, garantendo maggiore sicurezza e affidabilità.

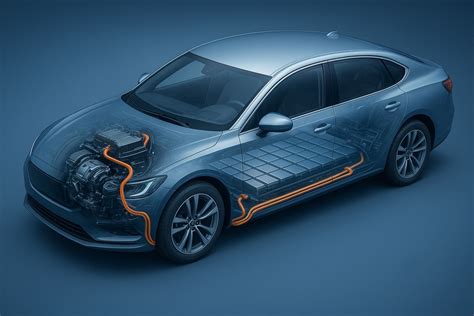

L'Integrazione dei Tre Sistemi Elettrici: Collaborazione per Prestazioni Ottimali
I veicoli elettrici funzionano al meglio quando tutti i sistemi lavorano insieme. La batteria, il motore di trazione e il sistema di controllo elettronico devono condividere le informazioni per garantire partenze fluide e arresti sicuri. La batteria fornisce energia al motore di trazione, e il sistema di controllo elettronico decide quanta energia deve ricevere il motore. Un buon raffreddamento mantiene la batteria e il motore alla giusta temperatura, impedendo loro di surriscaldarsi. L'elettronica di potenza aiuta a controllare il sistema ad alta tensione, assicurando che ogni componente riceva la giusta quantità di energia. Quando i sistemi funzionano bene insieme, l'auto consuma meno energia e può percorrere più strada.
Impatto su Autonomia e Affidabilità:Il funzionamento armonioso dei sistemi influisce sull'autonomia. Una batteria potente, un motore efficiente e un sistema di controllo intelligente contribuiscono a percorrere più chilometri. Un buon raffreddamento protegge la batteria e il motore, rendendo l'auto più affidabile e sicura. La ricarica è più rapida e sicura quando tutti i componenti funzionano insieme. Se un sistema presenta un problema, l'autonomia diminuisce e si perde efficienza. La salute della batteria porta a più miglia, l'efficienza del motore di azionamento a minore energia utilizzata, i sistemi di raffreddamento prevengono il surriscaldamento e una buona velocità di ricarica riduce l'attesa.
Requisiti di Produzione Elettronica:I veicoli elettrici richiedono standard elevati durante la costruzione. Ogni componente deve essere compatibile e interagire con gli altri. Il controllo qualità verifica ogni batteria, motore di trazione e unità di controllo. Per il sistema ad alta tensione sono necessari materiali sicuri. L'elettronica di potenza deve gestire correnti elevate, e i buoni sistemi di raffreddamento richiedono un'attenta progettazione. Ogni sistema elettrico deve durare a lungo. I test di affidabilità aiutano a prevenire problemi sulla strada. Una buona produzione garantisce un veicolo elettrico sicuro, efficiente e duraturo. Rigorosi standard qualitativi e una buona integrazione del sistema rendono i sistemi elettrici affidabili.
In ogni veicolo elettrico, è possibile notare la batteria, il motore di trazione e il sistema di controllo elettronico che lavorano insieme. Questi sistemi aiutano a guidare più a lungo, in sicurezza e con un'esperienza di guida fluida. I veicoli esclusivamente elettrici offrono una potenza elevata e reazioni rapide. I veicoli a nuova energia utilizzano controlli intelligenti per aiutare a percorrere distanze maggiori e a mantenere l'auto in perfette condizioni. In futuro, i veicoli elettrici potrebbero avere batterie migliori e sistemi più intelligenti. Con il miglioramento della tecnologia, assisteremo a ulteriori cambiamenti, con nuove funzionalità che aiutano a stare al sicuro e a far funzionare meglio l'auto.
