L'idroguida, o servosterzo idraulico, è un componente fondamentale per la manovrabilità e il comfort di guida dei veicoli moderni, inclusi modelli come il Fiat Doblò e i suoi "cugini" Citroën Nemo, Fiat Fiorino, Fiat Qubo e Peugeot Bipper. Questo sistema, alimentato da una pompa che sfrutta la rotazione del motore tramite una cinghia, utilizza un olio speciale per assistere il conducente nella rotazione del volante, rendendo le manovre, specialmente a basse velocità, notevolmente più agevoli. Tuttavia, come ogni sistema meccanico complesso, anche l'idroguida può presentare problematiche che ne compromettono il corretto funzionamento.
Comprendere il Funzionamento dell'Idroguida

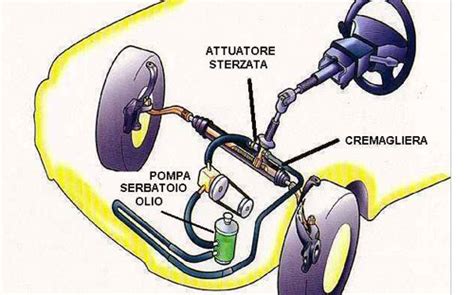

Per affrontare efficacemente i problemi legati all'idroguida, è essenziale comprenderne il funzionamento di base. L'idroguida è un servosterzo idraulico che facilita il movimento delle ruote. La pompa, messa in funzione dal movimento dell’albero motore - mediante cinghia in gomma - spinge un olio particolare lungo le tubazioni. Il distributore, un componente chiave del sistema, viene azionato dalla vite globoidale (chiamata comunemente vite senza fine) che riceve l'ordine dal piantone dello sterzo. Questo olio, sotto pressione, viene indirizzato verso le camere del cilindro idraulico all'interno della scatola dello sterzo, assistendo meccanicamente il movimento delle ruote. A differenza dei vecchi sistemi, l’idroguida richiede maggiori attenzioni, principalmente per la gestione dell'olio e dei suoi componenti di tenuta.
Un elemento cruciale per il corretto funzionamento e la prevenzione delle perdite è il paraolio. Il paraolio è un anello di tenuta che ha il compito di bloccare la fuoriuscita dell’olio, ma permette ai due tiranti sterzo di muoversi liberamente in entrata e uscita. L'integrità dei paraolio è quindi fondamentale per evitare perdite d'olio, che possono compromettere l'efficacia del sistema e causare danni maggiori.
Un aspetto da non sottovalutare è la manutenzione dell'olio. Per prima cosa occorre aggiungere dell’olio nella vaschetta, possibilmente con motore acceso in modo da essere sicuri di aver riempito l’intero circuito. Il corretto livello dell'olio e la sua purezza sono essenziali per la longevità della pompa e della scatola dello sterzo.
Problematiche Comuni e Sintomi
Le problematiche relative all'idroguida possono manifestarsi in diversi modi, spesso con sintomi chiari che richiedono un'attenta valutazione. Uno dei problemi più frequenti è la perdita d'olio. Come riportato da alcuni possessori, la perdita può avvenire dal piantone dello sterzo, proprio dove lo sterzo si va ad agganciare con la scatola dello sterzo, e in particolare dalla parte interna, vicino alla pedaliera. Questa localizzazione può sembrare insolita, poiché non è una zona tipicamente soggetta a sollecitazioni meccaniche dirette come i bracci estensibili della scatola sterzo. Tuttavia, le perdite interne possono verificarsi a causa dell'usura dei paraolio o di guarnizioni interne alla scatola dello sterzo.
Altri sintomi di un'idroguida malfunzionante possono includere:
- Indurimento dello sterzo: Se il volante diventa improvvisamente più pesante del solito, soprattutto a basse velocità, potrebbe indicare un problema con la pompa, il livello dell'olio basso, una perdita significativa o un blocco nel circuito idraulico. In caso di rottura della cinghia in gomma che aziona la pompa, la pompa meccanica non entra in funzione, rendendo quasi impossibile la guida del veicolo a causa della totale assenza di assistenza.
- Rumori insoliti: Fischi, ronzii o rumori metallici durante la rotazione del volante possono segnalare la presenza di aria nel circuito, un livello insufficiente di olio, o usura dei componenti interni della pompa o della scatola dello sterzo.
- Vibrazioni al volante: Vibrazioni anomale, specialmente durante le manovre, possono essere indice di problemi alla pompa, alla scatola sterzo o persino a componenti delle sospensioni o dello sterzo che interagiscono con il sistema idraulico.
- Perdite d'olio visibili: Oltre alle perdite interne, è possibile notare macchie d'olio sotto il veicolo o sulla scatola dello sterzo stessa, spesso in corrispondenza delle connessioni dei tubi idraulici o dei paraolio.
Diagnosi e Possibili Soluzioni
La diagnosi di un problema all'idroguida richiede un approccio metodico.
Identificazione della Perdita d'Olio
Nel caso di una perdita d'olio dalla parte interna del piantone dello sterzo, come descritto, è fondamentale ispezionare attentamente l'area tra il piantone e la scatola dello sterzo, risalendo il tubo di collegamento. Se non si riscontrano tracce di olio sotto il veicolo o sulla scatola sterzo esternamente, la perdita è quasi certamente interna, probabilmente dovuta all'usura dei paraolio all'interno della scatola stessa o del piantone.
Valutazione della Scatola dello Sterzo

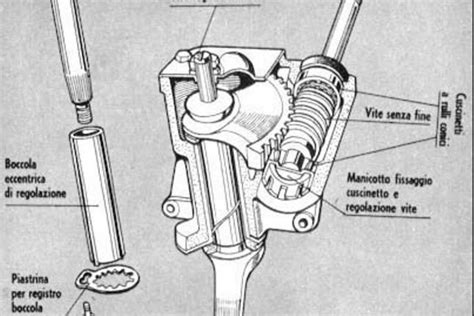

La domanda se sia possibile recuperare la scatola dello sterzo sostituendo un semplice paraolio è pertinente. La scatola sterzo idroguida ha una struttura meccanica molto simile a quella normale, quindi nel tempo la vite globoidale può logorarsi. La possibilità di revisione dipende dal tipo di danno. Se la perdita è dovuta esclusivamente all'usura dei paraolio o delle guarnizioni, una revisione con sostituzione di questi componenti potrebbe essere sufficiente a risolvere il problema. Tuttavia, se vi è un danneggiamento o un'usura significativa della vite globoidale, dei pistoncini interni o delle sedi dei paraolio, la riparazione potrebbe essere più complessa o addirittura antieconomica.
La sostituzione della scatola dello sterzo è un intervento che richiede competenza meccanica. Se si ha familiarità con il manuale d'officina e si possiedono gli attrezzi adeguati, alcuni interventi possono essere eseguiti autonomamente. La revisione di una scatola guida, tuttavia, può essere complicata e richiede precisione, soprattutto per quanto riguarda la corretta installazione dei paraolio e delle guarnizioni, e la successiva taratura del sistema.
COME FUNZIONA LA SCATOLA DI STERZO? I SEGRETI E LA MECCANICA ELETTRICA E IDRAULICA
Compatibilità delle Scatole dello Sterzo
La possibilità di montare una scatola guida di un altro modello Fiat, come ad esempio una Grande Punto su un Qubo, è una questione di compatibilità tecnica. La compatibilità dipende da diversi fattori:
- Schema di attacco: La scatola sterzo deve avere gli stessi punti di fissaggio e le stesse dimensioni della scatola originale.
- Collegamenti idraulici: Le connessioni per i tubi dell'olio (mandata e ritorno) devono essere compatibili per tipo e posizione.
- Geometria dello sterzo: L'angolo di sterzata, la corsa dei tiranti e la rapportatura dello sterzo devono essere compatibili con il resto del sistema di sterzo del veicolo.
- Compatibilità con il sistema ABS/ESP: Alcuni sistemi di controllo della stabilità possono ricevere informazioni dall'angolo di sterzata, e una scatola non compatibile potrebbe causare malfunzionamenti.
Per determinare la compatibilità, è consigliabile consultare cataloghi ricambi specifici, confrontare codici prodotto, o chiedere consiglio a un ricambista esperto o a un meccanico. A volte, scatole sterzo provenienti da modelli con motorizzazioni o allestimenti diversi potrebbero essere compatibili, ma è sempre meglio verificare con attenzione.
Opzioni Alternative: Sterzo Meccanico
L'idea di rimuovere l'idroguida e installare uno sterzo puramente meccanico, rimuovendo il compressore dell'idroguida, è una soluzione radicale ma teoricamente possibile. Questo comporterebbe la rimozione della pompa dell'idroguida, della vaschetta dell'olio, dei tubi e della scatola sterzo idraulica, sostituendola con una scatola sterzo meccanica. I vantaggi sarebbero una minore complessità del sistema, l'eliminazione delle perdite d'olio legate all'idroguida e un potenziale risparmio di peso. Tuttavia, gli svantaggi sarebbero un notevole aumento dello sforzo necessario per manovrare il volante, soprattutto a basse velocità e durante le manovre di parcheggio, rendendo la guida molto più faticosa. Inoltre, la conversione potrebbe richiedere modifiche sostanziali al telaio e al sistema di sterzo, e potrebbe non essere legalmente consentita in tutte le giurisdizioni senza un'adeguata omologazione.
Considerazioni sulla Manutenzione e la Prevenzione
La manutenzione preventiva è la chiave per evitare problemi all'idroguida.
- Controllo del livello dell'olio: Controllare regolarmente il livello dell'olio nella vaschetta dell'idroguida e rabboccare se necessario con il tipo di olio raccomandato dal costruttore. Utilizzare sempre olio di qualità e conforme alle specifiche.
- Ispezione della cinghia: Verificare periodicamente lo stato della cinghia che aziona la pompa dell'idroguida. Una cinghia usurata, screpolata o allentata può causare malfunzionamenti o la rottura, con conseguente perdita totale dell'assistenza.
- Pulizia: Mantenere pulita l'area intorno alla vaschetta dell'olio e ai componenti dell'idroguida per individuare più facilmente eventuali perdite.
- Attenzione ai rumori: Non ignorare mai rumori insoliti provenienti dal sistema di sterzo. Un intervento tempestivo può prevenire danni maggiori e costi di riparazione più elevati.
La scelta tra riparazione, sostituzione o conversione dipende da diversi fattori, tra cui il costo dei ricambi, la disponibilità di manodopera qualificata e le proprie capacità meccaniche. In caso di dubbi, è sempre consigliabile rivolgersi a un'officina specializzata per una diagnosi accurata e un intervento professionale.
