La Produzione dei Dischi Frizione: Un'Analisi Approfondita del Processo e dei Materiali

Il disco di attrito della frizione, comunemente chiamato disco della frizione, è un componente di vitale importanza nella trasmissione dei veicoli, in particolare nei camion. La sua funzione principale è quella di innestare e disinnestare la trasmissione dal motore, consentendo, ad esempio, il cambio di marcia. In questo modo, gli alberi di ingresso e uscita dalla frizione vengono disaccoppiati e la trasmissione di potenza viene interrotta. Un requisito fondamentale per la frizione è che il trasferimento della coppia motrice alla trasmissione avvenga in modo graduale e regolare, garantendo comfort e protezione per il veicolo.

Il Principio di Funzionamento della Frizione

Nei veicoli con cambio manuale, la frizione è un elemento chiave del sistema di alimentazione, responsabile dell'interruzione e del collegamento della potenza tra motore e trasmissione. È un componente estremamente sollecitato, soprattutto nella guida urbana o in condizioni stradali complesse. La corretta gestione della frizione riflette direttamente l'abilità del conducente e contribuisce alla protezione del veicolo stesso.

La frizione, come suggerisce il nome, opera attraverso un meccanismo di "separazione" e "combinazione" per trasmettere una quantità adeguata di potenza. È composta dal disco frizione, dal disco molla, dallo spingidisco e dall'albero di uscita della potenza, ed è posizionata tra il motore e la trasmissione. La sua funzione è quella di trasferire la coppia immagazzinata sul volano motore alla trasmissione, assicurando che il veicolo possa erogare la forza motrice e la coppia necessarie in diverse condizioni di guida, rientrando nella categoria del gruppo di potenza.

La frizione opera in tre stati distinti:

• Non collegamento (frizione premuta): Quando il conducente preme il pedale della frizione, il movimento del pedale tira indietro lo spingidisco, separandolo dalla piastra di attrito. In questa fase, lo spingidisco è completamente disaccoppiato dal volano e non vi è alcun attrito relativo. L'energia meccanica non viene trasmessa.
• Collegamento completo (frizione non premuta): Quando il veicolo funziona normalmente, la piastra di pressione è saldamente premuta contro la piastra di attrito del volano. L'attrito tra la piastra di pressione e la piastra di attrito è massimo e si mantiene un attrito statico relativo tra l'albero di ingresso e l'albero di uscita, con la stessa velocità di rotazione. La potenza del motore viene trasmessa integralmente.
• Semi-collegamento (frizione parzialmente premuta): In questo stato, l'attrito tra la piastra di pressione e la piastra di attrito è inferiore rispetto allo stato di collegamento completo. C'è attrito radente tra lo spingidisco della frizione e il disco di attrito sul volano. La velocità del volano è maggiore della velocità dell'albero di uscita, e la potenza trasmessa dal volano viene trasferita gradualmente al cambio. Questo stato è cruciale durante l'avviamento del veicolo e il cambio di marcia.

In generale, la frizione svolge un ruolo fondamentale durante l'avvio del veicolo e il cambio di marcia. In questi momenti, esiste una differenza di velocità tra il primo e il secondo albero del cambio. Dopo che la potenza del motore è stata interrotta dal primo albero, il sincronizzatore consente di sincronizzare la velocità del primo albero con il secondo. Una volta innestata la marcia, il primo albero viene nuovamente collegato alla potenza del motore attraverso la frizione, permettendo la continuazione della trasmissione di potenza.

Nella frizione è presente anche un indispensabile dispositivo tampone, costituito da due dischi simili al volano, con scanalature rettangolari che alloggiano delle molle. Questo dispositivo contribuisce a smorzare le vibrazioni e gli urti durante l'innesto della frizione.

Componenti Principali e Loro Ruolo

Per comprendere appieno la produzione dei dischi frizione, è essenziale analizzare i componenti chiave che costituiscono l'intero sistema frizione:

• Volano: È un grande disco in acciaio o alluminio, collegato direttamente all'albero motore. La sua massa contribuisce a stabilizzare le rotazioni del motore e fornisce la superficie su cui il disco della frizione si innesta.
• Disco della frizione: Questa è una piastra in acciaio, rivestita da un materiale di attrito su entrambi i lati. Viene inserita tra il volano e lo spingidisco e costituisce la superficie di attrito attiva. L'energia meccanica viene trasmessa tra il disco condotto della frizione e il disco attivo in base all'effetto di attrito. Se la piastra di attrito non fosse installata sul disco attivo, l'uscita della forza motrice del motore dell'auto non potrebbe essere interrotta.
• Spingidisco: È una superficie di attrito metallica caricata a molla e imbullonata al volano. La sua funzione è quella di premere il disco della frizione contro il volano quando la frizione è innestata.
• Meccanismo di rilascio (cuscinetto di lancio/reggispinta): Quando il pedale della frizione viene premuto, il "cuscinetto di lancio" spinge il meccanismo di rilascio dello spingidisco, disinnestando la frizione.

L'Importanza del Materiale di Attrito

Il materiale di attrito è un fattore chiave che determina le prestazioni del veicolo e dei gruppi frizione e freni meccanici. Il disco di attrito della frizione deve avere un coefficiente di attrito elevato e stabile, oltre a una buona resistenza all'usura. Queste caratteristiche sono fondamentali per garantire un trasferimento di coppia efficiente e duraturo.

La capacità di coppia di una frizione può essere incrementata con l'aumento del coefficiente di attrito tra i materiali a contatto, diametri crescenti del disco, o una maggiore capacità di carico elastico delle molle di pressione. Un approccio alternativo per aumentare la capacità di trasmissione di coppia è quello di aumentare il numero di superfici di attrito, come nel caso delle frizioni multidisco.

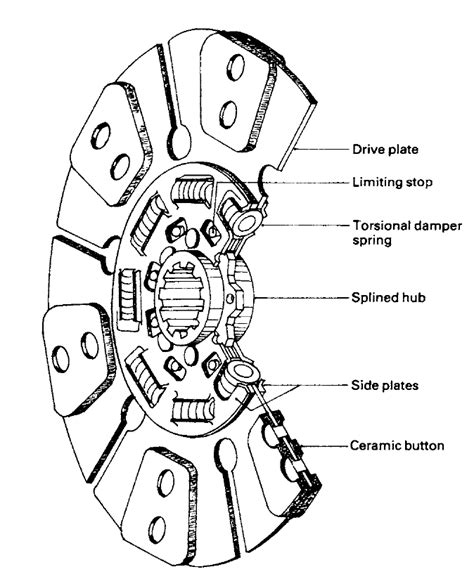

Materiali Ceramici per Frizioni ad Alte Prestazioni

Elementi di attrito in materiali ceramici stanno diventando sempre più popolari per le frizioni di veicoli utilizzate per impieghi gravosi. Questi materiali offrono prestazioni superiori in termini di resistenza al calore e stabilità del coefficiente di attrito in condizioni estreme. Il materiale in questione è tipicamente costituito da polvere ceramica e rame. Durante il processo di produzione, questa miscela viene compressa e riscaldata in modo che il rame fonda, creando adesione tra le particelle ceramiche e formando un composito robusto e resistente all'usura.

Processo di Produzione dei Dischi Frizione

La produzione dei dischi frizione, in particolare quella dei materiali di attrito, è un processo complesso che richiede precisione e attenzione ai dettagli per garantire le elevate prestazioni richieste. Esistono principalmente due processi distinti per la produzione dei dischi di attrito a base di fibre non amianto: il processo di calandratura e incollaggio e il processo della torre di essiccazione ad immersione.

1. Processo di Calandratura e Incollaggio

Questo processo si articola in diverse fasi, ciascuna fondamentale per la creazione del materiale di attrito finale:

• Impregnazione: Il filo di fibra non amianto viene inizialmente impregnato in una resina. Questa fase è cruciale per conferire al materiale la necessaria rigidità e resistenza. Successivamente, viene impregnato in una colla, che fungerà da legante per le fibre e faciliterà l'adesione durante le fasi successive.
• Essiccazione: Dopo l'impregnazione, la linea di fibre non amianto viene essiccata per rimuovere l'umidità in eccesso e polimerizzare parzialmente la resina e la colla.
• Calandratura e incollaggio: Una volta essiccata, la linea di fibre viene fatta passare attraverso un processo di calandratura e incollaggio. La calandratura è un processo meccanico in cui il materiale viene compresso tra rulli per ottenere uno spessore uniforme e una densità controllata. Questa fase contribuisce anche a migliorare l'adesione delle fibre e a creare un nastro continuo di materiale.
• Produzione di nastri e avvolgimento: Il materiale calandrato viene quindi trasformato in nastri che vengono avvolti per formare la struttura base del disco frizione. Questo avvolgimento può avvenire in diverse configurazioni a seconda del design finale del disco.
• Pressatura a caldo e trattamento termico: Il materiale avvolto viene quindi sottoposto a un processo di pressatura a caldo. Questo passaggio è essenziale per compattare ulteriormente le fibre, polimerizzare completamente le resine e le colle, e conferire al disco la sua forma e le sue proprietà meccaniche finali. Successivamente, un ulteriore trattamento termico può essere applicato per ottimizzare ulteriormente le proprietà del materiale, come la resistenza all'usura e la stabilità del coefficiente di attrito a temperature elevate.
• Macinazione e spolveratura: Dopo il trattamento termico, il disco subisce un processo di macinazione per ottenere le dimensioni e la planarità desiderate. Durante questa fase, vengono anche rimossi eventuali segni di spolverata o residui di materiale in eccesso, garantendo una superficie pulita e uniforme.
• Stampa: Potrebbe essere inclusa una fase di stampa per l'applicazione di loghi, codici prodotto o altre informazioni sul disco.
• Controllo finale e confezione: Infine, ogni disco viene sottoposto a un rigoroso controllo di qualità per verificare che soddisfi tutti gli standard specificati. Una volta approvato, viene confezionato per la spedizione.

2. Processo della Torre di Essiccazione ad Immersione

Questo processo presenta alcune differenze significative rispetto alla calandratura:

• Impregnazione e essiccazione iniziale: In questo metodo, i fili di fibre non di amianto vengono prima immersi in resina e colla e successivamente asciugati. Questo processo di immersione e asciugatura può avvenire in una torre di essiccazione, che consente un controllo preciso della temperatura e dell'umidità per garantire un'essiccazione uniforme e completa.
• Avvolgimento, pressatura a caldo e trattamento termico: Similmente al processo di calandratura, il materiale essiccato viene quindi avvolto, pressato a caldo e sottoposto a un ulteriore trattamento termico per consolidare il disco e sviluppare le sue proprietà finali.
• Macinazione, spolveratura e stampa: Anche in questo caso, seguono le fasi di macinazione per ottenere le dimensioni precise, la rimozione della polvere e l'eventuale stampa.
• Controllo finale e confezione: L'ultima fase prevede il controllo qualità e la confezione del prodotto finito.

Entrambi i processi mirano a produrre dischi frizione con elevate prestazioni in termini di coefficiente di attrito, resistenza all'usura e stabilità in diverse condizioni operative. La scelta del processo può dipendere dal tipo specifico di materiale di attrito, dalle specifiche del prodotto finale e dalle capacità produttive del fabbricante.

Controllo della Frizione: Meccanico vs. Idraulico

Il funzionamento della frizione può essere eseguito meccanicamente o con un sistema di pressione idraulica. La scelta del sistema di controllo influisce sull'esperienza di guida e sulle prestazioni complessive del veicolo.

Frizione a Comando Meccanico (a Cavo)

Un meccanismo di frizione a cavo è relativamente semplice. Un cavo collega il pedale della frizione direttamente alla forcella di rilascio della frizione. Questo sistema è spesso più economico e più facile da diagnosticare e riparare. Tuttavia, può richiedere una maggiore forza sul pedale e può essere soggetto a usura del cavo, che può portare a una sensazione di pedale più spugnosa o a un innesto meno preciso nel tempo.

Frizione a Comando Idraulico

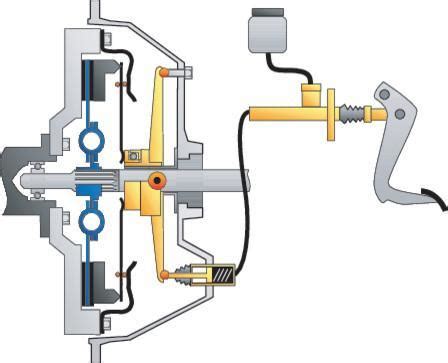

Su una frizione ad azionamento idraulico, un cilindro principale viene solitamente azionato direttamente dal gruppo del pedale della frizione. Questo cilindro principale pressurizza un fluido idraulico che, a sua volta, aziona un cilindro secondario (o cilindro slave) che sposta la forcella di rilascio della frizione.

I sistemi idraulici offrono diversi vantaggi:

• Minore pressione sul pedale: Richiedono una minore forza da parte del conducente per azionare la frizione, riducendo l'affaticamento durante la guida, specialmente nel traffico.
• Forza più uniforme: Forniscono una forza più uniforme all'innesto della frizione, contribuendo a un innesto più fluido e controllato.
• Adatti per velocità del motore elevate: Sono generalmente più adatti per veicoli con motori ad alte prestazioni, dove è richiesta una risposta precisa e rapida della frizione.
• Meno attrito e meno parti: Richiedono meno parti meccaniche per azionare la frizione rispetto ai sistemi a cavo, il che può ridurre l'attrito complessivo del sistema e la necessità di manutenzione.

Fattori Chiave che Determinano le Prestazioni della Frizione

Tra i vari accessori della frizione, la forza della molla dello spingidisco, il coefficiente di attrito del disco di attrito, il diametro della frizione, la posizione del disco di attrito e il numero di innesti sono i fattori chiave che determinano le prestazioni complessive della frizione.

• Forza della molla dello spingidisco: Una molla più forte esercita una maggiore pressione sul disco della frizione, aumentando la capacità di coppia, ma anche la forza richiesta sul pedale.
• Coefficiente di attrito del disco di attrito: Un coefficiente di attrito elevato e stabile è essenziale per trasmettere efficacemente la coppia e per resistere all'usura.
• Diametro della frizione: Un diametro maggiore del disco frizione aumenta la superficie di contatto e, di conseguenza, la capacità di coppia.
• Posizione del disco di attrito: La posizione relativa del disco di attrito rispetto al volano e allo spingidisco è cruciale per un innesto e disinnesto fluidi e per l'efficienza della trasmissione di potenza.
• Numero di innesti: Questo si riferisce alla frequenza con cui la frizione viene azionata. Un numero elevato di innesti in condizioni di guida gravose può accelerare l'usura del disco frizione, sottolineando l'importanza di un materiale di attrito robusto e di un design efficiente.

Processo di Lavoro, Separazione e Coinvolgimento

Per comprendere appieno l'importanza della produzione dei dischi frizione, è utile rivedere i tre momenti fondamentali del funzionamento della frizione:

1. Processo di Lavoro (Innesto)

Quando la molla a diaframma è installata tra il coperchio della frizione e lo spingidisco, la pressione sullo spingidisco, causata dalla deformazione pre-compressione della molla, fa sì che le parti principali e condotte della frizione si serrino. Questo significa che la frizione è innestata. La potenza del motore viene trasmessa al disco condotto attraverso il volano, il coperchio frizione e lo spingidisco, che sono integrati con l'albero motore. Successivamente, la potenza viene trasferita all'albero di ingresso della trasmissione attraverso il manicotto dell'albero scanalato del disco condotto.

2. Processo di Separazione (Disinnesto)

Il guidatore preme il pedale della frizione, che si sposta a sinistra. L'asta di spinta si sposta anch'essa a sinistra, e la piastra di rilascio della molla a diaframma si muove a sinistra attraverso il cilindro principale e il cilindro di lavoro (nel caso di un sistema idraulico) o attraverso il cavo (nel caso di un sistema meccanico). A causa di questo movimento, la molla a diaframma utilizza il perno di supporto fissato sul coperchio della frizione come fulcro per spostare l'estremità di biella verso destra. Contemporaneamente, lo spingidisco viene tirato verso destra dal disco di separazione. Infine, si crea uno spazio tra il disco condotto, il volano e lo spingidisco, e la frizione è separata. La caratteristica di funzionamento della frizione durante il processo di separazione è che la potenza e il movimento del motore dopo la separazione non possono essere trasmessi alla piastra condotta.

3. Processo di Coinvolgimento (Rilascio)

Il guidatore rilascia il pedale della frizione, e il pedale ritorna nella sua posizione originale sotto l'azione della molla di richiamo. Questo movimento aziona l'asta di spinta e rilascia il cuscinetto per tornare indietro. Il movimento del meccanismo di controllo nel processo di coinvolgimento è, in sostanza, il processo inverso del processo di separazione. La pressione viene gradualmente ripristinata sullo spingidisco, che a sua volta preme il disco della frizione contro il volano, ripristinando la trasmissione di potenza in modo controllato.
