La costruzione di un go-kart fatto in casa è un progetto affascinante che unisce creatività, ingegneria e la possibilità di dare nuova vita a materiali di recupero. Questo articolo esplora i principi fondamentali e le fasi necessarie per progettare e costruire un go-kart, focalizzandosi sull'utilizzo di componenti di recupero e sull'adattabilità a diverse esigenze, dalla pista amatoriale a un divertente mezzo per bambini.
Il Telaio: La Spina Dorsale del Go-Kart
La costruzione di un telaio è assolutamente fondamentale per qualsiasi progetto di go-kart. Un telaio robusto e ben progettato non solo garantisce la sicurezza del pilota, ma è anche la base su cui verranno montati tutti gli altri componenti.
Materiali e Struttura del Telaio
Per un telaio di go-kart "cross", viene comunemente utilizzato tubolare quadro di ferro da 30x30x3 mm. Questo materiale offre un eccellente compromesso tra resistenza e peso. Il tubolare viene impiegato sia per i longheroni principali, che corrono longitudinalmente per tutta la lunghezza del kart, sia per le chiusure anteriori e posteriori che conferiscono rigidità strutturale. Inoltre, tre traversi interni principali contribuiscono a mantenere la forma del telaio e a distribuire i carichi.
I diversi supporti necessari per il motore, il serbatoio e la bobina sono realizzati con spezzoni di piattina sagomati, forati e saldati al telaio principale. Questo metodo consente una personalizzazione precisa per adattarsi ai componenti specifici che verranno utilizzati. Le traverse anteriori del telaio, che ospitano il gruppo sterzo, sono spesso realizzate in angolare di ferro 3x30x30 mm per garantire maggiore robustezza all'area più sollecitata dello sterzo.
Assemblaggio e Finitura del Telaio
Una volta che tutti i componenti del telaio sono stati tagliati e sagomati, inizia la fase di saldatura. Una saldatura di qualità è cruciale per garantire l'integrità strutturale del go-kart. Dopo l'assemblaggio, la struttura viene accuratamente verniciata con antiruggine per prevenire la corrosione e successivamente con uno smalto protettivo, che non solo migliora l'estetica ma offre anche un ulteriore strato di protezione contro gli agenti atmosferici.
Il Gruppo Propulsore: Cuore del Go-Kart
La scelta del motore è uno degli aspetti più importanti del progetto. Le opzioni spaziano da motori di scooter recuperati a soluzioni più specifiche come motori da cross, a seconda delle prestazioni desiderate e della disponibilità di materiale.
Motori da Scooter e Recupero
Un approccio comune per costruire un go-kart fai-da-te è quello di recuperare un motore da uno scooter non più idoneo alla circolazione stradale, ma con il motore ancora perfettamente funzionante. Questo non solo riduce i costi, ma integra anche componenti essenziali come il gruppo motore, il pulsante di massa e il tubo di scappamento. La corona dentata con la catena di trasmissione e il serbatoio del carburante sono anch'essi spesso recuperati dallo stesso scooter.
Per posizionare un motore di un cross 125, è necessario considerare attentamente la disposizione del cambio e l'integrazione con il resto della trasmissione.

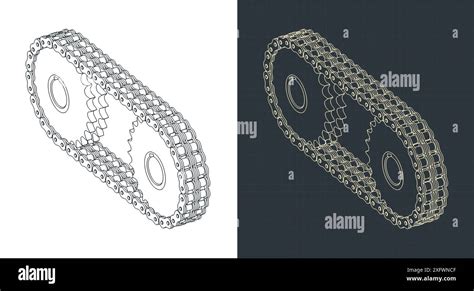

Trasmissione e Ruote Motrici
Le ruote motrici di un go-kart sono tipicamente quelle posteriori, collegate a un unico asse. Questo asse è una barra d'acciaio di circa 20 mm di diametro, che supporta sia il freno a disco sia la corona dentata per la trasmissione del movimento dal motore. La trasmissione del moto dal motore all'asse posteriore avviene tramite una catena che ingrana sulla corona dentata del motore e sulla corona dentata montata sull'asse posteriore.
Per un bloccaggio solidale tra i vari ingranaggi, cuscinetti e ruote, si interpongono distanziali in tubo di ferro di diametro 21 mm tra le flange. Dall'altro lato, la corona dentata viene fissata all'asse sempre con flangia e bulloncino.
Il Sistema di Sterzo: Manovrabilità e Controllo
Il sistema di sterzo è fondamentale per la guidabilità del go-kart. Deve essere preciso, reattivo e permettere al pilota di controllare la direzione del veicolo con facilità.

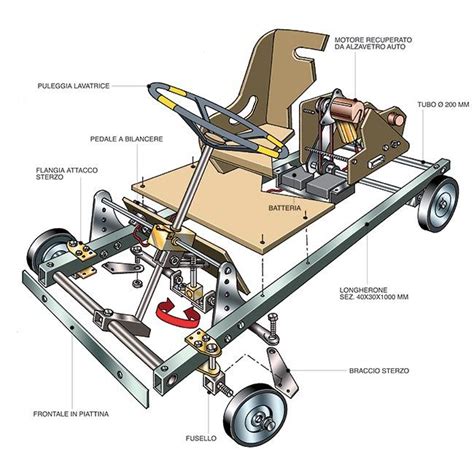

Componenti dello Sterzo
Il blocco sterzante è costituito da una robusta lamiera spessa 5 mm per garantire resistenza e durata. Le ruote anteriori sono mobili e montate su braccetti sterzanti. Questi braccetti sono collegati tramite un tubo dello sterzo al volante, permettendo la rotazione delle ruote anteriori per cambiare direzione.
L'avantreno è composto da elementi fissati ai longheroni del telaio. Il piantone dello sterzo, con la sua tipica inclinazione verso l'abitacolo, è mantenuto in posizione da due elementi trasversali. Il primo, posto alle estremità dei longheroni, è un tubo di diametro 20 mm. Al centro di questo tubo è saldato un segmento scatolato che riceve l'estremità inferiore del piantone, permettendogli di ruotare liberamente. Il secondo supporto è una barra filettata posta dopo le ruote, sostenuta da staffe fissate ai longheroni in una posizione rialzata, fornendo un valido punto di supporto al piantone.
Braccetti di Rinvio e Convergenza
Elemento fondamentale dello sterzo sono i due braccetti di rinvio. Seguendo la rotazione del volante, questi braccetti trasmettono la direzionalità alle ruote anteriori. Il semiasse, corto, è imbullonato al fusello (un corto segmento scatolato). Attraverso il fusello passa, dall'alto verso il basso, una barra filettata che funge da perno di rotazione per lo sterzo.
Per consentire la regolazione della convergenza (l'angolo delle ruote anteriori rispetto all'asse longitudinale del kart), i braccetti sono fissati allo scatolato con bulloni. Questi bulloni possono essere avvitati o svitati secondo necessità e poi bloccati con un controdado, permettendo così di ottimizzare la geometria dello sterzo per una migliore maneggevolezza.
Il Volante
Il volante può essere realizzato in diversi modi, spesso utilizzando parti di recupero. Un'idea creativa è quella di ricavarlo da una puleggia di alluminio di una lavatrice, tagliando via una parte della circonferenza e una delle razze preesistenti.
Pedali e Sedile: Ergonomia e Sicurezza
L'ergonomia e la sicurezza del pilota sono aspetti cruciali nella progettazione di un go-kart. I pedali e il sedile giocano un ruolo fondamentale in questo senso.

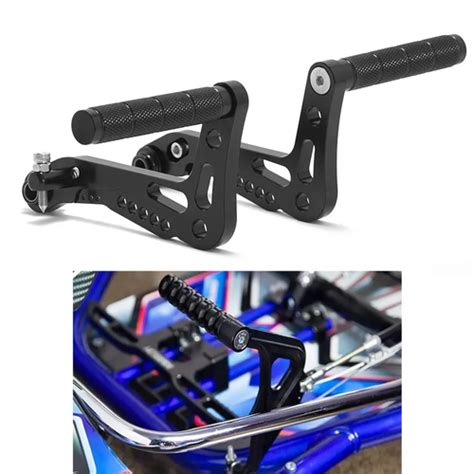

Pedali Freno e Acceleratore
I pedali di freno e acceleratore sono spesso ricavati da spezzoni di tondino zigrinato da edilizia, piegati e sagomati per adattarsi alla forma del piede. Come cerniera, alla base di ciascun pedale viene saldato un tubetto di ferro. Il ritorno del pedale, una volta rilasciato, è assicurato da una molla tesa tra una robusta rondella sul pedale stesso e un elemento angolare saldato al telaio.
Il Sedile
Il sedile di guida può essere realizzato in legno multistrato, sagomato e curvato in alcune parti per ottenere un migliore comfort nella seduta. A volte, per i go-kart destinati a bambini, si utilizzano sedili da go-kart già pronti per garantire un supporto adeguato e una maggiore sicurezza. Buona parte del telaio è coperta da un pianale che non solo regge il sedile di guida, ma fornisce anche un solido appoggio per i piedi del conducente.
Protezioni e Sicurezza Aggiuntiva
La sicurezza è un aspetto non negoziabile nella costruzione e nell'utilizzo di un go-kart. È vitale prevedere adeguate protezioni.
Il Roll-Bar
Se il go-kart viene utilizzato in contesti come campi o piste non professionali, è vitale abbozzare una roll-bar. La struttura di un roll-bar è progettata per proteggere il pilota in caso di ribaltamento del veicolo, evitando che il pilota venga schiacciato. La sua realizzazione, anche se abbozzata, richiede una buona comprensione delle forze in gioco e dei materiali necessari per garantire la massima efficacia protettiva.
Come costruire un go-kart - 31 - Barra antirollio principale
Altre Protezioni
Oltre ai pezzi di supporto e movimento, occorre pensare alle protezioni per le parti più esposte. Questo può includere protezioni per la catena di trasmissione, per i dischi freno e per eventuali parti rotanti del motore.
Progetti Alternativi: Go-Kart Elettrici per Bambini
Un'applicazione particolarmente gratificante della costruzione di un go-kart fai-da-te è la realizzazione di un veicolo per bambini, un regalo impegnativo ma estremamente desiderato.
Motore Elettrico e Batterie
In questo caso, si può optare per un motore elettrico a batterie. La valutazione delle dimensioni del veicolo è del tutto arbitraria e deve essere pensata in base all'età del bambino, in modo che possa manovrarlo e sedervisi comodamente, ma che abbia anche spazio per tutto il necessario per muoversi in autonomia.
Il motore elettrico, elemento portante, è collegato a tutte le parti che completano la ciclistica: l'avantreno con le geometrie di sterzo e il retrotreno con l'assale rigido. La trasmissione al motore elettrico può avvenire tramite cinghia.
Per alimentare il motore elettrico, si possono recuperare batterie da 12 V da sistemi d'allarme o da altre fonti. Un motore di tergicristallo di una vettura di grossa cilindrata è una scelta comune per la sua robustezza e disponibilità.
Montaggio e Trasmissione Elettrica
Il motore elettrico viene montato posteriormente, in modo da ricadere in corrispondenza dell'asse posteriore delle ruote. È sostenuto da piastre di alluminio di notevole spessore per evitare torsioni anomale, con un fissaggio a due punti, uno dei quali asolato per poter tendere correttamente la cinghia di trasmissione.
Le due batterie da 12 V vengono collegate in parallelo per aumentare l'autonomia del go-kart, mantenendo al contempo il voltaggio corretto per il motorino del tergicristallo utilizzato.
Considerazioni sulla Progettazione e Suggerimenti
La realizzazione di un go-kart, sia esso a motore a scoppio o elettrico, richiede una buona dose di pianificazione e, idealmente, la consulenza di esperti.
Consulenza Tecnica
Se si sta abbozzando un progetto di go-kart, è consigliabile sottoporlo a chi ha esperienza nel settore. Un amico che progetta auto, ad esempio, può offrire preziosi consigli su aspetti critici come la robustezza del telaio, la disposizione dei pesi, la geometria dello sterzo e la scelta dei componenti più adatti per garantire prestazioni e sicurezza.
Adattabilità e Personalizzazione
Ciò che altri scartano, per un appassionato del fai-da-te può diventare un'ispirazione per realizzazioni nuove e persino complesse. La vera bellezza di un progetto go-kart fai-da-te risiede nella sua adattabilità. La possibilità di recuperare materiali e di personalizzare ogni aspetto del veicolo, dal motore alla carrozzeria, permette di creare un mezzo unico e perfettamente rispondente alle proprie esigenze e passioni.
La coordinazione tra le idee, i commenti e la buona volontà di chi desidera realizzarlo è ciò che trasforma un semplice progetto su carta in una macchina funzionante e divertente.
