Il mondo dell'automotive moderno è dominato dai sistemi di iniezione elettronica, una tecnologia che ha rivoluzionato sia i motori a benzina che i diesel. L'evoluzione normativa, in particolare le stringenti direttive antinquinamento come la EURO IV, ha imposto requisiti sempre più elevati per le elettrovalvole degli iniettori, specialmente in termini di rapidità di risposta all'impulso elettrico di comando. Nei diesel Common-Rail dall'EURO IV in poi, ad esempio, sono richieste multiple iniezioni per ogni ciclo di combustione: pre-iniezioni, un'iniezione principale e post-iniezioni, quest'ultime prolungate durante la rigenerazione del filtro antiparticolato (FAP o DPF).
Per far fronte a tali esigenze, i tempi di risposta degli iniettori devono essere estremamente ridotti, nell'ordine di meno di 110 microsecondi per un motore diesel a quattro tempi che raggiunge 4.500 giri/minuto. Questa necessità ha spinto l'industria a superare i limiti degli iniettori elettromagnetici, che non riescono a garantire tale rapidità, introducendo la tecnologia piezoelettrica. Gli iniettori piezoelettrici, infatti, offrono tempi di risposta mediamente cinque volte inferiori rispetto ai loro predecessori elettromagnetici.
Principi di Funzionamento degli Iniettori: Elettromagnetici vs. Piezoelettrici
Comprendere le differenze tra le due principali tipologie di iniettori è fondamentale per affrontare qualsiasi progetto di test o pulizia.
Iniettori Elettromagnetici

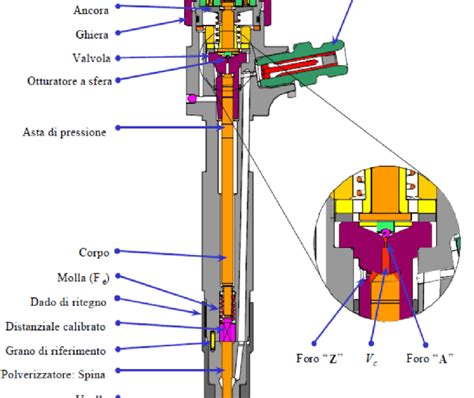

Nei sistemi con iniettori elettromagnetici, la valvola che controlla il flusso del combustibile è azionata da un solenoide. Quando il solenoide riceve un impulso di corrente dalla centralina, genera un campo elettromagnetico che attrae e solleva un tappo metallico o un cilindretto di azionamento. Questo movimento scopre la luce di recupero, permettendo al combustibile di essere iniettato. L'alimentazione di questi iniettori avviene tramite impulsi di 12÷14V, con correnti impulsive che possono raggiungere decine di ampere. Non appena la tensione viene rimossa, il campo magnetico si dissolve quasi immediatamente (spesso con l'ausilio di un diodo di blocco in antiparallelo), e lo spillo ritorna nella sua posizione di chiusura.
Iniettori Piezoelettrici

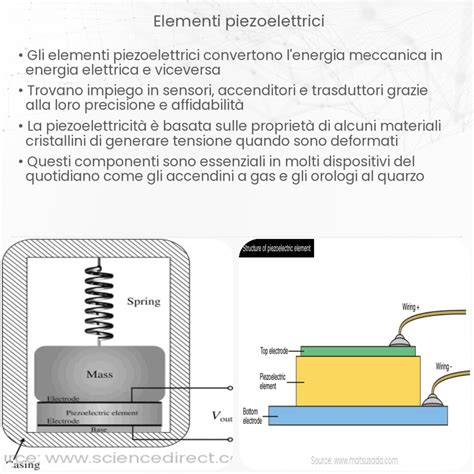

Gli iniettori a comando piezoelettrico sfruttano l'effetto piezoelettrico inverso, una proprietà di alcuni materiali di deformarsi quando sottoposti a una differenza di potenziale. La valvola di uscita del combustibile è gestita da un attuatore composto da numerosi elementi piezoelettrici (anche più di 200), impilati e alimentati in serie-parallelo. Un esempio pratico è l'attuatore piezoelettrico Siemens VDO Piezo Common Rail (PCR), costituito da una pila di circa 350 lamine di ceramica piezoelettrica, ciascuna spessa circa 80 μm. Sotto tensione, l'attuatore si espande fino a 40 μm.
Questa tecnologia non solo consuma meno elettricità rispetto agli iniettori magnetici, ma è anche significativamente più veloce, attivandosi cinque volte più rapidamente. Il comando degli iniettori piezoelettrici è tuttavia più complesso. Data la loro natura capacitiva, lo stack piezoelettrico rimane dilatato a lungo anche dopo la rimozione della tensione, perché la capacità parassita mantiene la carica.
Il processo di comando prevede quattro fasi:
- Apertura: Viene applicato un impulso di tensione dell'ordine di 60-70V, che poi viene rimosso.
- Mantenimento apertura: La tensione viene semplicemente tolta, poiché l'attuatore rimane carico e quindi dilatato.
- Chiusura: È necessario forzare la scarica dell'attuatore mediante un impulso a tensione inversa.
- Tempo di ricarica: Tipicamente 0,15 ms. L'intervallo di iniezione può variare da 0,15 ms a 4,50 ms. Dopo l'iniezione, la valvola viene richiusa scaricando la capacità dell'attuatore piezoelettrico entro 0,15 ms.

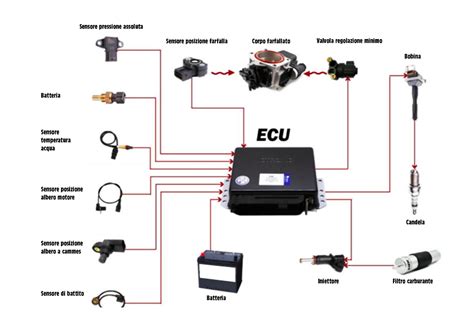

Durante l'iniezione, una quantità di carburante variabile tra 1 mm³ (per la pre-iniezione) e 80 mm³ (per l'iniezione principale a pieno carico) viene iniettata nella camera di combustione. Le centraline motore (ECU) Siemens - VDO, ad esempio, utilizzano un convertitore DC/DC step-up per generare l'alta tensione necessaria a partire dai 12V dell'impianto elettrico dell'automobile. In questa configurazione, il filo negativo di ciascun iniettore piezoelettrico è commutato da un MOSFET o un BJT, controllato da un IC che lo attiva durante la carica e la scarica, e lo apre quando l'iniettore sta iniettando.
Calibrazione e Problemi degli Iniettori Piezoelettrici
Il problema della perdita di calibrazione degli iniettori piezoelettrici è critico. La ECU deve conoscere con precisione il ritardo di apertura dello spillo e quindi di iniezione rispetto all'invio dell'impulso di comando. Questo ritardo viene misurato in fabbrica e codificato sul corpo dell'iniettore (es. codice IMA).Durante il funzionamento del motore, fattori come la densità del gasolio (influenzata dalla temperatura) e l'usura meccanica dello spillo possono alterare questo tempo di risposta. La ECU ammette un certo range di tolleranza e tenta periodicamente la ricalibrazione dinamica in determinate condizioni operative (ad esempio, in decelerazione entro un certo range di giri, a una specifica temperatura del liquido refrigerante e sopra una certa velocità).
Tuttavia, l'usura dell'elettroattuatore piezoelettrico e del pistone che lo aziona può superare la capacità di compensazione della ECU. A un certo punto, l'iniettore non può più essere ricalibrato efficacemente. Questa condizione si verifica anche perché lo stack di pastiglie piezoelettriche può "abituarsi" a regimi di funzionamento meno intensi, perdendo la sua capacità di estendersi correttamente per i brevi impulsi richiesti dalla ECU, specialmente nei common-rail con più iniezioni per ciclo di combustione. Ciò può portare a una scorretta apertura della valvola e a una quantità di gasolio iniettata inferiore a quella richiesta, compromettendo le prestazioni del motore.
Quando la ricalibrazione fallisce, la diagnosi tramite tester OBD può rilevare codici di errore specifici (P0263, P0266, P0269, P0272 per i cilindri 1-4; P0275, P0278 per i cilindri 5-6).In passato, era possibile sostituire il solo attuatore piezoelettrico. Oggi, per scelte commerciali, i produttori spesso non forniscono più i ricambi per la parte elettrica, ma solo per i polverizzatori e le valvole. Questo impedisce alle officine specializzate di revisionare completamente l'iniettore sostituendo l'attuatore. Le normative EURO 5 e successive, con i loro margini molto ristretti sulla calibrazione, rendono complessa la fornitura di un codice di calibrazione accurato dopo la sostituzione del solo attuatore. Alcuni costruttori hanno offerto programmi di rigenerazione (es. Siemens-VDO DRS), in cui l'iniettore completo veniva inviato a centri autorizzati per la sostituzione dell'attuatore e la ricalibrazione.
Rigenerazione degli Iniettori Piezoelettrici
Negli anni sono state sviluppate tecniche per riestendere lo stack piezoelettrico, permettendo il recupero degli elettroiniettori non ricalibrabili dalla ECU. Queste tecniche implicano l'applicazione di impulsi di tensione e corrente differenti, più lunghi di quelli normalmente forniti dalla ECU, per tentare di riportare fisicamente il piezo alla sua estensione originale (circa 40 micron per singolo elemento).La rigenerazione è efficace solo se non ci sono danni significativi nel reticolo cristallino delle lamine piezoelettriche, o se il cortocircuito interessa un numero limitato di lamine (es. 2-4 su 100). Se il cortocircuito è diffuso o coinvolge un numero consistente di lamine, la rigenerazione non è possibile.
Prima di tentare la rigenerazione, è essenziale verificare la resistenza e la capacità dell'elettroattuatore. Negli iniettori Siemens, la resistenza non dovrebbe scendere sotto i 180 kohm (valore tipico intorno ai 200 kohm), mentre la capacità tipica è di 5-6 microfarad. Per gli iniettori Bosch, i valori sono diversi, ma i range sono comunque specifici.

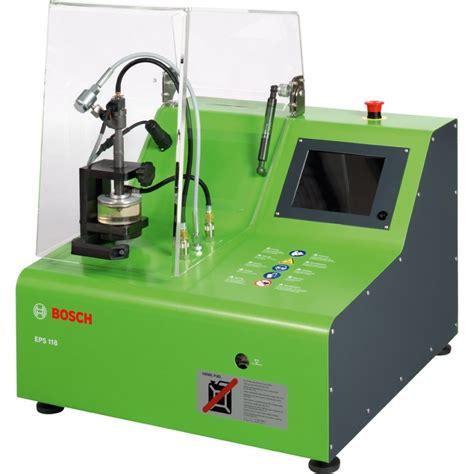

Progetto DIY: Costruzione di un Tester e Pulitore Iniettori con Arduino
Realizzare un proprio strumento per testare e pulire gli iniettori può essere una sfida gratificante. Un utente ha condiviso il suo progetto quasi ultimato, che include soluzioni innovative e pratiche per l'utilizzo.
TRUCCO GIAPPONESE: Fai Questo E Pulisci Gli Iniettori Senza Smontarli
Struttura del Telaio e Componenti Meccanici
Il progetto è partito dalla costruzione di un telaio robusto con barre piene/quadrate di 1x1 cm. Una lamiera zincata è stata piegata per la base e il retro di appoggio delle burette. I lati sono stati chiusi con lastre di alluminio, dotate di aperture coperte da rete metallica per favorire l'areazione, creata da una ventola interna per il raffreddamento dei circuiti. Per fissare le lamiere al telaio, sono stati realizzati 93 fori filettati di 3 mm.

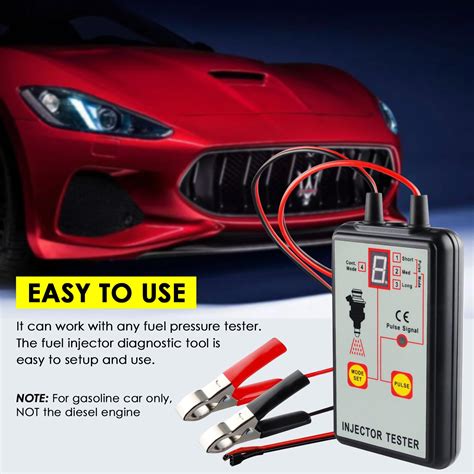

Frontalmente, una mascherina in alluminio ospita LED, pulsanti, comandi e un manometro di pressione fissato tramite un anello di ottone tornito.

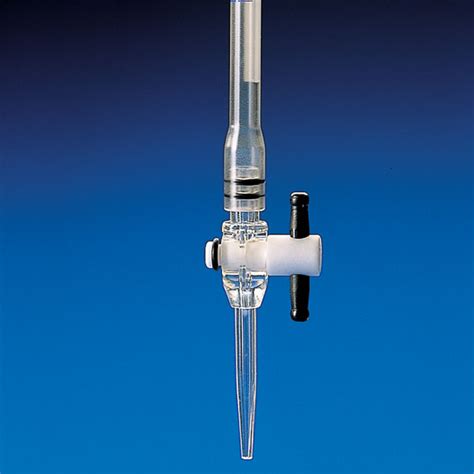

Sono state utilizzate 4 burette graduate di vetro, forate sulla base (diametro 5 mm) per permetterne lo svuotamento dopo il test. La foratura del vetro, inizialmente complessa, è stata risolta con un metodo ingegnoso: applicando dello stucco a "vulcano" sulla base della buretta, aggiungendo pasta smeriglia-valvole al centro, e usando un semplice tubo di ferro (diametro esterno 5 mm) con un trapano a colonna. La pazienza e la pressione contro il tubo hanno permesso di ottenere fori quasi perfetti.
Le 4 burette sono collegate tra loro e a un serbatoio tramite tubi e raccordi rapidi (quelli usati per circuiti ad aria compressa). Un'elettrovalvola on-off (comandata a 220V) sulla tubazione, attivata da un interruttore specifico, consente di svuotare il liquido di prova dalle burette al serbatoio, creando un circuito chiuso.
Il serbatoio è stato realizzato con un tubo in PVC arancione, resistente a vari tipi di liquidi. Un lato è stato chiuso con un tappo incollato, mentre l'altro lato ha un tappo filettato apribile. Supporti di fissaggio e raccordi per tubi di entrata-uscita-sfiato sono stati creati incollando pezzi di tubo tagliato a "fette".Internamente al serbatoio, è stata fissata una pompa benzina di una C3, eliminando il galleggiante ma mantenendo il cestello con il regolatore di pressione, in modo da avere solo un tubo di mandata senza ritorno.

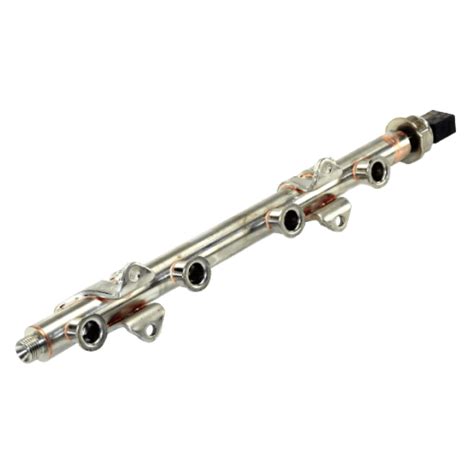

Una rampa per gli iniettori è stata realizzata con tubo ovale, saldando raccordi con il cannello, e si appoggia su un supporto avvitato al telaio.
Sezione Elettronica
Per alimentare i circuiti a bassa tensione (pompa benzina, elettronica di comando iniettori, LED), inizialmente era stato costruito un alimentatore stabilizzato lineare. Tuttavia, le sue grandi dimensioni (specialmente i dissipatori) hanno spinto verso l'adozione di due alimentatori switching (uno da 8 A e l'altro da 12 A), recuperati da materiale dismesso.

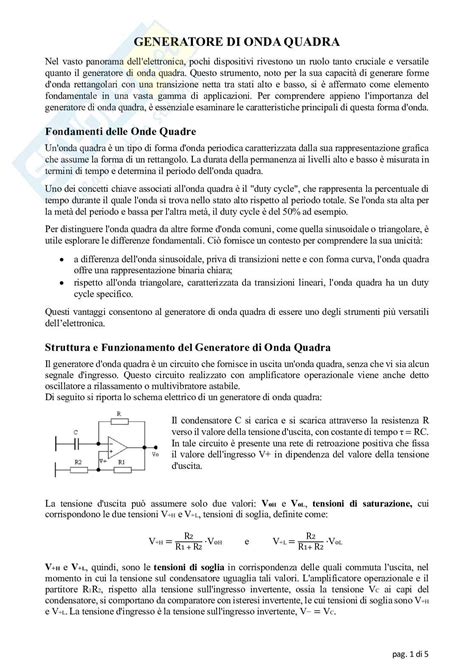

Generatore di Onda Quadra per il Comando degli Iniettori

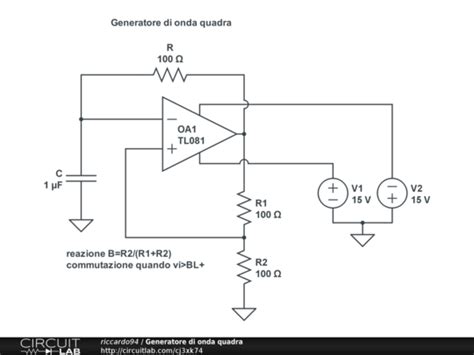

Per il comando degli iniettori, è stato modificato uno schema di generatore di onda quadra. Per rendere indipendenti le regolazioni di frequenza e duty-cycle, è stato realizzato un generatore a dente di sega con carica di C1 a corrente costante e un comparatore con LM311. Un NE555 finale è stato aggiunto per ottenere un'onda quadra di potenza sufficiente.Sperimentalmente, si è determinato che CX può essere calcolato dividendo C1 per 100; se il valore scende sotto i 68pF, CX viene omesso. Con C1 pari a 1,5 nF e P1 di 47K, la frequenza può variare tra circa 100 Hz (P1=47K) e 200 KHz (P1=0). Il dente di sega ha un'ampiezza di 9V, e tramite P2 si può variare il duty-cycle tra circa il 5% e il 95%. Sono consigliati condensatori ceramici da 100nF tra i pin 8 e 1 dei tre IC.
Circuito di Potenza per gli Iniettori

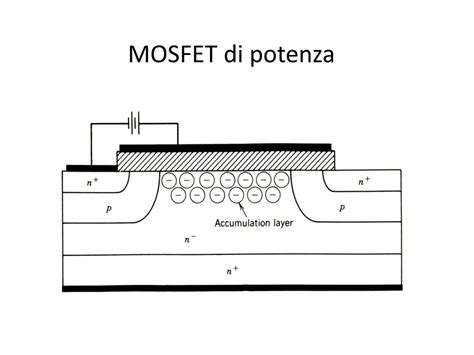

Per comandare gli iniettori con la necessaria potenza, al circuito del generatore di onda quadra è stato aggiunto un secondo circuito di potenza con 4 MOSFET (transistor), ciascuno dedicato a un iniettore. Questi MOSFET devono essere adeguatamente raffreddati con dissipatori, poiché tendono a scaldarsi considerevolmente durante il funzionamento. Gli iniettori, anche con basse impedenze (ad esempio 1.2 ohm a 12V corrispondono a 10 ampere), sono pilotati con sistemi elettronici "speed-up" o "peak and hold", che prevedono un picco di chiamata iniziale seguito da un mantenimento a correnti e tensioni più basse. Un diodo di ricircolo in parallelo all'iniettore potrebbe rallentarne la chiusura.
Timer e Comando Generale

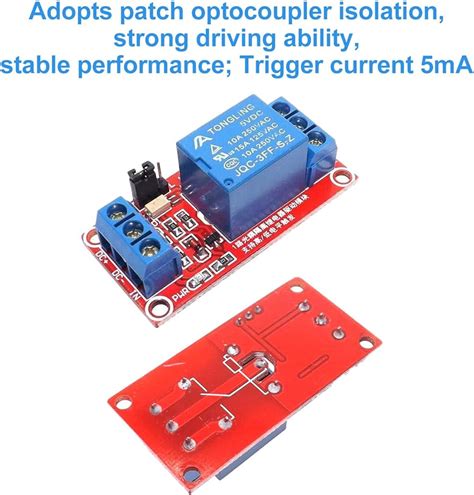

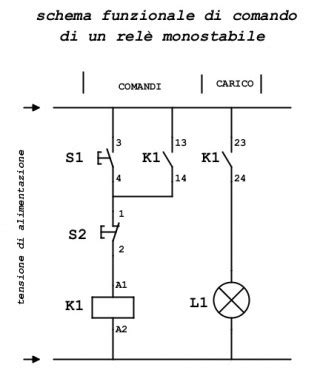

Un vecchio timer recuperato da un forno a microonde, dotato di display a segmenti a tre cifre e due relè, è stato modificato per attivarsi simultaneamente al termine del tempo impostato.La pompa benzina e il comando iniettori possono essere avviati singolarmente o insieme, manualmente o tramite il timer, grazie a due interruttori (on-off-on). Questo permette di temporizzare il test degli iniettori, il test di tenuta (attivando solo la pompa per verificare perdite) o il tempo di pulizia in vasca ad ultrasuoni.Poiché la corrente assorbita dalla pompa e dal comando iniettori supera la soglia massima degli interruttori, questi ultimi non comandano direttamente gli utilizzatori, ma attivano 4 relè. Questi relè sono parte di un circuito che genera bassa tensione (12V) dalla rete a 220V tramite un trasformatore e un raddrizzatore di tensione.
Illuminazione a LED
Dietro le 4 burette in vetro, sono stati montati 4 LED ad alta luminosità per migliorare la visibilità del getto degli iniettori, alimentati da uno degli alimentatori switching.Sul frontalino di comando, accanto a ogni interruttore, un LED si accende e spegne in concomitanza con l'interruttore abbinato. L'interruttore che comanda l'elettrovalvola di svuotamento delle burette è attraversato dalla rete a 220V. Per accendere un LED con questa tensione, è stato creato un piccolo circuito specifico.
Considerazioni sulla Sicurezza
È fondamentale utilizzare liquidi specifici per la pulizia in vasca ad ultrasuoni e per il test degli iniettori. L'uso di semplice benzina sarebbe estremamente pericoloso e nocivo. È altrettanto cruciale prestare massima attenzione all'isolamento di tutti i cavi e connessioni quando si lavora con la rete a 220V. Un collegamento a terra per tutti i componenti conduttivi, inclusi il telaio, è indispensabile per la sicurezza, anche se un tale strumento autocostruito non sarebbe approvato da un ente di certificazione.
Arduino per il Controllo degli Iniettori: Alternative e Sviluppi
Mentre il progetto descritto ha optato per un approccio più tradizionale basato su circuiti integrati e relè, l'utilizzo di Arduino o altri microcontrollori offre notevoli vantaggi in termini di flessibilità e manutenzione.
Vantaggi dell'Uso di Microcontrollori come Arduino o STM32
Un microcontrollore come Arduino (o alternative più performanti come l'STM32F103C8, economica e compatibile con l'IDE di Arduino) rende il sistema più "manutenibile da parte di terzi" e permette una maggiore sofisticazione nel controllo. La possibilità di programmare il microcontrollore consente di variare facilmente i tempi di apertura e chiusura degli iniettori, essenziale per la regolazione della quantità di carburante iniettata, specialmente in applicazioni come i motori da corsa turbo con iniezione meccanica dove è necessario iniettare benzina aggiuntiva a regimi elevati (es. 5.000 giri/minuto).
Un semplice programma che apre gli iniettori per "xx millisecondi" e li chiude per "yy millisecondi" può essere attivato a un certo regime motore o tramite un fine corsa del pedale acceleratore, monitorando la carburazione con uno strumento che misura il rapporto aria/benzina.
Un tester iniettori "decente" con Arduino potrebbe includere:
- Misure precise: Utilizzo di fogli di calcolo per calcolare la portata di ogni singolo impulso dell'iniettore al variare delle condizioni.
- Alimentatore variabile: Per testare gli iniettori a diverse tensioni.
- Interfaccia PC: Per inviare istruzioni al microcontrollore e raccogliere i dati delle misure.
- Display LCD: Per visualizzare frequenza e apertura degli iniettori (un obiettivo ancora da realizzare per il progetto descritto).

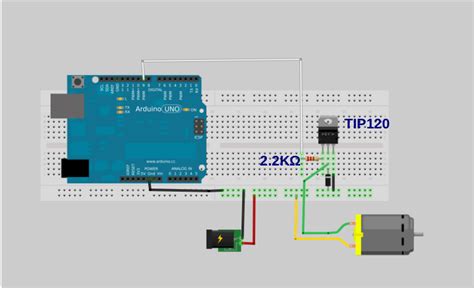

Pilotare Carichi ad Alto Assorbimento con Arduino: Transistor Darlington (TIP120)
Uno dei malintesi più comuni tra i principianti dell'elettronica è l'idea di pilotare motori, servocomandi o decine di LED direttamente dalle uscite di Arduino. Le uscite di Arduino possono erogare correnti limitate (circa 40mA a 5.0V), insufficienti per la maggior parte dei dispositivi ad alto assorbimento.Per pilotare carichi che richiedono correnti e tensioni più elevate, come gli iniettori, la soluzione è utilizzare un transistor come interruttore o "switch". Un'ottima scelta è un transistor Darlington come il TIP120.
Quando una piccola tensione viene applicata alla base di un transistor Darlington, il componente si attiva, permettendo alla corrente ad alto amperaggio di passare. Questo permette di controllare carichi come i motorini, e per estensione, anche gli iniettori, utilizzando la tecnica PWM (Modulazione a larghezza di impulso).Applicando la PWM, si può regolare la velocità di un motorino (o, in questo contesto, la durata dell'apertura degli iniettori) utilizzando una piccola tensione dal pin di Arduino per attivare il TIP120 in modo discontinuo. Con pause più lunghe tra gli impulsi, si riduce l'attivazione; con pause ridotte a zero, l'attivazione è massima.
Nel circuito, è fondamentale includere un diodo, come l'N4001, in parallelo al carico (iniettore o motorino) per proteggere il transistor dalle correnti parassite (correnti di "reverse" o autoindotte dal carico induttivo). Il diodo funge da "conduttore a senso unico", prevenendo danni al TIP120. Un diodo N4001 può anche proteggere un circuito da tensioni inverse di una batteria o accendersi in caso di sovraccarico.
Considerazioni Specifiche per gli Iniettori in Ambito Racing
Per un'auto da corsa con motore turbo e iniezione meccanica, l'aggiunta di una seconda serie di iniettori elettrici (come quelli Bosch K-Jetronic usati per l'avviamento a freddo) richiede un controllo preciso. Se tutti gli iniettori si aprono completamente, iniettano troppa benzina. La soluzione è un sistema a intermittenza, che può essere implementato con Arduino per regolare la quantità di benzina iniettata. L'attivazione a 5.000 giri o con un comando a fine corsa del pedale acceleratore, monitorando costantemente la carburazione, è un approccio valido.L'alimentazione degli iniettori a 6V con un MOS garantisce che la Vgs (tensione gate-source) attivi sicuramente il MOS, permettendo un controllo efficace.
Conclusioni Provisorie
Il progetto di un tester e pulitore iniettori, sia nella sua versione basata su circuiti discreti che in una potenziale implementazione con Arduino, dimostra la complessità e la soddisfazione di auto-costruire strumenti utili. L'integrazione di microcontrollori apre nuove frontiere per la precisione, la flessibilità e l'analisi dei dati, rendendo tali strumenti ancora più potenti e adattabili alle esigenze specifiche. L'evoluzione tecnologica degli iniettori, in particolare il passaggio al piezoelettrico, evidenzia la necessità di strumenti di diagnosi e manutenzione sempre più sofisticati, che l'elettronica fai-da-te può aiutare a sviluppare.
