Comprendere il funzionamento interno di un sistema di iniezione del carburante è fondamentale per la diagnosi e la manutenzione dei veicoli moderni. Uno degli aspetti più affascinanti e informativi di questo sistema è la misurazione delle pulsazioni degli iniettori. Queste pulsazioni non sono semplici fluttuazioni casuali, ma riflettono il ritmo preciso con cui il carburante viene erogato e la risposta dinamica del sistema di alimentazione. Il test delle pulsazioni degli iniettori, in particolare, può rivelare molto sullo stato degli iniettori stessi, della pompa del carburante e del regolatore di pressione. Questo articolo esplorerà un metodo efficace per analizzare queste dinamiche, combinando strumenti diagnostici avanzati con una comprensione approfondita dei principi di funzionamento del motore.
Il Cuore del Sistema: Il Rail del Carburante e i Suoi Segreti

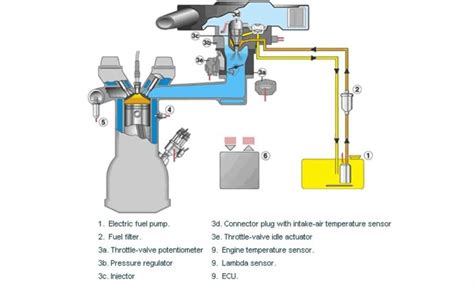

In un sistema di iniezione multipoint, il rail del carburante funge da serbatoio del carburante per alimentare gli iniettori. Immaginate il rail come una piccola riserva di carburante pressurizzato, pronta a erogare la quantità esatta di combustibile necessaria per ogni ciclo del motore. La pressione all'interno di questo rail è un parametro critico, attentamente controllato da un regolatore di pressione. Questo regolatore, spesso a membrana, è progettato per mantenere una pressione di carburante costante, compensando le variazioni nel carico del motore e nell'attività della pompa. Le variazioni di pressione sul lato del vuoto della membrana del regolatore inducono variazioni di pressione sul lato del rail del carburante. Questo meccanismo di compensazione è vitale per garantire un'iniezione precisa in tutte le condizioni operative.
Quando un iniettore si apre, eroga una precisa quantità di carburante e, di conseguenza, causa una momentanea caduta di pressione nel rail. Subito dopo, l'azione della pompa del carburante interviene per ristabilire la pressione, facendo fluire un volume di carburante nel rail e sostituendo il carburante iniettato. Questo ciclo continuo di erogazione e ripristino crea delle "pulsazioni" di pressione nel rail. Misurare queste pulsazioni ci permette di osservare direttamente il comportamento degli iniettori e la risposta del sistema di alimentazione.
Una Metodologia Diagnostica Avanzata
Per analizzare queste pulsazioni in modo efficace, è necessario ricorrere a strumenti diagnostici specifici. Uno dei sistemi più potenti e versatili per questa analisi è il PicoScope, un oscilloscopio di alta qualità utilizzato da molti professionisti del settore automobilistico. Il setup per misurare le pulsazioni degli iniettori prevede diverse fasi precise.
Innanzitutto, è necessario collegare il sensore First Look al Canale A del PicoScope. Questo sensore è progettato per rilevare variazioni di pressione con grande sensibilità. Successivamente, per ottenere un riferimento sincronizzato con l'accensione di un cilindro specifico, si collega un pickup HT (High Tension) intorno al cavo di accensione (cavo candela) del cilindro numero 1. Questo pickup cattura il segnale della scintilla di accensione, fornendo un riferimento temporale preciso. Questo pickup HT viene collegato al Canale B del PicoScope.
La riduzione della pagina della guida, o meglio, l'ottimizzazione della visualizzazione dei dati sullo schermo del PicoScope, è un passaggio importante per facilitare l'interpretazione dei segnali. Questo permette di focalizzare l'attenzione sulle aree di interesse del segnale.
Sfruttare il Regolatore di Pressione per la Misura
Una tecnica ingegnosa per misurare le pulsazioni della pressione del carburante nel rail indirettamente, ma con grande efficacia, sfrutta il regolatore di pressione stesso. Poiché le variazioni di pressione sul lato del vuoto della membrana del regolatore inducono variazioni di pressione sul lato del rail del carburante, è possibile isolare questo collegamento per effettuare una misurazione significativa.
Pertanto, rimuovendo il collegamento sul vuoto al regolatore di pressione, è possibile utilizzare il sensore di pressione First Look per misurare le pulsazioni della pressione dell'aria. Queste pulsazioni dell'aria sono direttamente causate dalle pulsazioni della pressione del rail quando gli iniettori si aprono e si chiudono. Quando un iniettore si apre, il carburante e la pressione vengono erogati dal rail del carburante. L'azione della pompa del carburante fa sì che un volume di carburante fluisca nel rail e sostituisca il carburante iniettato. L'energia meccanica della pompa che lavora per mantenere la pressione nel rail e il rilascio di carburante da parte degli iniettori creano delle onde di pressione che si propagano. Monitorando la pressione dell'aria nel circuito del vuoto del regolatore, che è intimamente collegato alla pressione del rail, possiamo visualizzare e analizzare efficacemente queste pulsazioni.
Comprendere le Dinamiche Temporali del Motore
Per interpretare correttamente i segnali acquisiti, è utile avere una conoscenza di base della temporizzazione del motore. Le scintille di accensione sono normalmente fasate in modo che si verifichino ad un angolo di manovella prima del punto morto superiore (PPMS) nella corsa di compressione del rispettivo cilindro. Questo anticipo è cruciale per ottimizzare la combustione e l'efficienza del motore.
Consideriamo l'ordine di accensione. Il cilindro che si trova sulla sua corsa di aspirazione mentre il cilindro 1 è sulla sua corsa di compressione è il cilindro che segue il cilindro numero 1 nell'ordine di accensione. Ad esempio, in un motore a 4 cilindri con ordine di accensione 1-3-4-2, quando il cilindro 1 è in compressione (vicino al PPMS per l'accensione), il cilindro 3 potrebbe essere in fase di aspirazione, il cilindro 4 in fase di scarico e il cilindro 2 in fase di espansione. Comprendere quale cilindro sta compiendo quale azione in un dato momento ci aiuta a correlare le pulsazioni degli iniettori con le fasi operative del motore e l'ordine di accensione, permettendoci di identificare quale iniettore potrebbe essere responsabile di determinati pattern di pulsazione.
Utilizzo delle funzioni di filtraggio di PicoScope 7
Il Significato delle Pulsazioni: Cosa Rivelano i Dati
L'analisi delle pulsazioni della pressione del carburante tramite il PicoScope fornisce una finestra sui seguenti aspetti:
Stato degli Iniettori: Pulsazioni regolari e ben definite suggeriscono che gli iniettori si stanno aprendo e chiudendo in modo corretto e sincronizzato. Variazioni significative, irregolarità o assenza di pulsazioni possono indicare iniettori ostruiti, che perdono, o con problemi di attuazione elettrica. Un iniettore che rimane parzialmente aperto o che non si chiude completamente creerà pattern di pressione anomali nel rail.
Prestazioni della Pompa del Carburante: La pompa del carburante è responsabile del mantenimento della pressione nel rail. Se la pompa è debole o usurata, potrebbe non essere in grado di ripristinare rapidamente la pressione dopo ogni iniezione, risultando in pulsazioni meno pronunciate o in una pressione generale più bassa. Il segnale acquisito può mostrare una minore ampiezza delle pulsazioni o un plateau di pressione più basso tra un ciclo di iniezione e l'altro.
Funzionamento del Regolatore di Pressione: Se il regolatore di pressione non funziona correttamente, la pressione nel rail potrebbe essere troppo alta, troppo bassa o instabile. Questo si rifletterà nelle pulsazioni osservate. Un regolatore difettoso potrebbe non riuscire a compensare adeguatamente le variazioni di pressione, portando a un segnale di pulsazione piatto o eccessivamente amplificato.
Problematiche di Perdita: Perdite nel sistema, sia a livello di guarnizioni degli iniettori, del rail, o delle tubazioni, possono influenzare la capacità del sistema di mantenere la pressione e quindi alterare le pulsazioni. Una perdita si manifesterebbe come una caduta di pressione più rapida del normale, che influenzerebbe il ritmo e l'ampiezza delle pulsazioni.
Affinare l'Analisi: Dettagli e Considerazioni Aggiuntive
La precisione dell'analisi dipende anche dalla corretta impostazione degli strumenti e dalla comprensione del contesto operativo.
Sincronizzazione: Il collegamento del pickup HT al cilindro numero 1 è fondamentale per poter correlare le pulsazioni degli iniettori con specifiche fasi del motore e con l'ordine di accensione. Questo permette di identificare, con un'analisi più approfondita, quale specifico iniettore potrebbe essere causa di anomalie. Ad esempio, se si osserva un pattern di pulsazione anomalo che si ripete ogni volta che il cilindro 1 è in fase di iniezione, si può sospettare un problema con quell'iniettore.
Sensibilità del Sensore: Il sensore First Look, grazie alla sua elevata sensibilità, è in grado di rilevare anche le più piccole variazioni di pressione che si verificherebbero in condizioni normali di funzionamento. Questo è cruciale perché le pulsazioni di pressione nel rail, sebbene presenti, possono avere un'ampiezza relativamente piccola rispetto alla pressione di esercizio totale.
Condizioni di Test: È consigliabile eseguire questi test in diverse condizioni operative del motore (al minimo, a medio regime, sotto carico leggero) per osservare come le pulsazioni cambiano e per identificare eventuali problemi che emergono solo in determinate circostan
Comparazione: In assenza di dati di riferimento specifici per un particolare veicolo, una tecnica utile è quella di confrontare il segnale acquisito con quelli di veicoli simili o con dati di riferimento noti per quel modello. Questa comparazione può aiutare a identificare deviazioni dalla norma.
Oltre la Misura Diretta: Implicazioni e Applicazioni
Sebbene la tecnica descritta utilizzi il sensore di pressione First Look per misurare le pulsazioni dell'aria nel circuito del vuoto del regolatore, il principio sottostante è la misurazione delle pulsazioni di pressione del carburante nel rail. L'aria nel circuito del vuoto del regolatore è direttamente influenzata dalle variazioni di pressione nel rail. Questo metodo è particolarmente utile perché non richiede l'interruzione del circuito del carburante in modo invasivo per inserire un sensore di pressione nel rail stesso, il che potrebbe introdurre perdite o alterare la pressione di esercizio. La sua praticità e sicurezza lo rendono una scelta eccellente per la diagnosi.
Le informazioni contenute sono state attentamente verificate e ritenute corrette al momento della loro raccolta. Queste informazioni sono un esempio delle nostre indagini e risultati, e non costituiscono una procedura definitiva o universalmente applicabile a ogni scenario diagnostico. Pico Technology non si assume alcuna responsabilità per eventuali inesattezze o per l'uso improprio di queste informazioni. L'argomento della guida è soggetto a modifiche senza preavviso, poiché la tecnologia e le metodologie diagnostiche sono in continua evoluzione. Un approccio metodico e l'uso di strumenti adeguati sono la chiave per svelare le dinamiche nascoste dei sistemi di iniezione del carburante.
