Il cuore pulsante di un veicolo moderno è un sistema complesso in cui ogni singolo componente gioca un ruolo determinante per la sinergia meccanica ed elettronica. Tra questi, spesso ignorato dai proprietari fino al momento in cui si presentano anomalie evidenti, figura il corpo farfallato. Parliamo oggi di uno degli elementi che, spesso, è tra i più trascurati quando si tratta di manutenzione di un veicolo: il corpo farfallato sporco. Ignorare la pulizia di questa componente può avere conseguenze estremamente negative sulle prestazioni del motore, nonché sul consumo di carburante e quindi sulla salute generale del mezzo.
Corpo farfallato: cos’è e a cosa serve nel sistema TSI

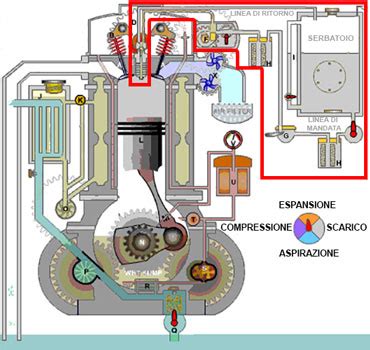

Il corpo farfallato è un elemento chiave interno al sistema di alimentazione del motore. La sua posizione è collocata tra il collettore di aspirazione e quello di ammissione dell’aria. Già dalla sua ubicazione si può evincere quale sia il suo compito primario: regolare il flusso d’aria che entra nel motore. Questo controllo è semplicemente indispensabile, in quanto assicura che il motore fornisca prestazioni ottimali, in varie situazioni di guida. Possiamo dire, dunque, che il corpo farfallato agisce come una valvola, che si apre e si chiude in risposta all’acceleratore. Con questo meccanismo determina la quantità di aria che entra nel motore e influenza direttamente la potenza e l’efficienza del veicolo stesso.
Nei motori Volkswagen TSI (Turbocharged Stratified Injection), il corpo farfallato non è una semplice paratia meccanica, ma un componente gestito elettronicamente. Un sensore di posizione comunica alla centralina del motore (ECU) l’apertura della valvola, mentre altri sensori forniscono dati come la temperatura dell’aria e la pressione di aspirazione. L’importanza del corpo farfallato non può essere sottovalutata, in quanto svolge un ruolo cruciale in vari aspetti: regola il flusso d’aria che entra nel motore per una miscela precisa di aria e carburante, è critico nella regolazione del regime di minimo e garantisce l’efficienza termodinamica necessaria per le alte prestazioni dei motori sovralimentati.
Le cause del degrado: perché il corpo farfallato si sporca?
Come già anticipato, il corpo farfallato svolge un ruolo vitale nel garantire una corretta performance da parte del motore. Attenzione però, perché come tutti (o quasi) i componenti di un veicolo, anche il corpo farfallato tende a sporcarsi, in particolare di morchia. Questa sostanza ha origine dai vapori di olio che vengono reintrodotti nel circuito di aspirazione attraverso il sistema di recupero dei vapori olio (PCV) per essere bruciati.

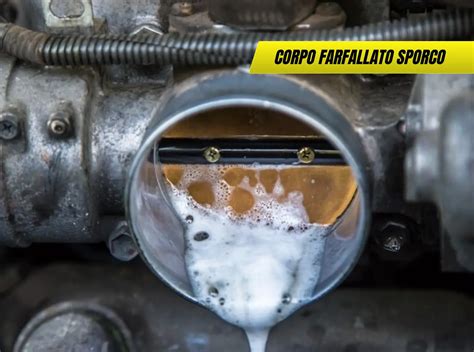

Questo significa che un eccessivo accumulo di sporcizia potrebbe ostacolare le sue funzionalità. La sporcizia non è solo polvere atmosferica, ma un mix viscoso di particelle di olio esausto e residui carboniosi che, col tempo, crea incrostazioni sulle pareti interne e sul bordo della farfalla stessa. Questo deposito altera la geometria del condotto d'aria e impedisce la chiusura ermetica della valvola al minimo, costringendo la centralina a correggere costantemente i parametri, spesso senza successo.
Segnali di allarme: quando intervenire
In caso di accumulo eccessivo, le possibili conseguenze potrebbero essere: perdita di potenza del corpo farfallato stesso; risposta irregolare da parte dell’acceleratore; aumento dei consumi di carburante, in quanto la riduzione del flusso costringe il motore a lavorare più duramente; danneggiamento di altri componenti critici del sistema di alimentazione; nei casi più gravi, problemi di avviamento e funzionamento del motore.
Pertanto consigliamo di porre molta attenzione a uno, o più, dei segnali sopra citati. Potrebbero indicare che il corpo farfallato necessita di un’accurata pulizia. La frequenza consigliata per questa operazione è ogni 30.000-50.000 chilometri, o più frequentemente se si guida in condizioni di polvere o traffico intenso, dove le continue frenate e ripartenze accelerano il ciclo di ricircolo dei vapori.
Metodi di pulizia: superficiale vs professionale
Esistono due approcci principali per risolvere il problema: una pulizia rapida senza smontaggio e una pulizia approfondita con rimozione del componente. La pulizia del corpo farfallato senza smontarlo è un processo relativamente semplice, ma limitato. Ciò che risulta importante è sempre riporre la giusta attenzione in ogni passaggio, anche se può sembrare banale.
Per procedere senza rimuovere il pezzo, è necessario:
- Assicurarsi che il motore sia completamente freddo e che il veicolo sia parcheggiato su una superficie piana e sicura.
- Disconnettere il cavo della batteria per evitare cortocircuiti o attivazioni involontarie della valvola elettronica.
- Pulire la parte esterna del corpo farfallato con un panno imbevuto di un detergente apposito per rimuovere i residui di sporcizia, senza far entrare acqua nei connettori.
- Procedere alla pulizia della superficie interna, usando uno spray specifico per corpi farfallati e una spazzola a setole morbide.
- Usare un panno pulito e umido per “risciacquare” il detergente dall’interno e dall’esterno, asciugando con cura ogni traccia di liquido prima di ricollegare la batteria.
Tuttavia, ricordiamo che una pulizia completa e dettagliata, ma soprattutto sicura, avviene smontando il pezzo. Questa procedura deve essere effettuata da tecnici esperti per evitare di compromettere la taratura elettronica della valvola.
Pulire valvola Egr, il sistema di iniezione senza smontare x tutte le auto, questa è una GOLF 6 TDI
Guida tecnica allo smontaggio del corpo farfallato su Golf TSI
Per chi possiede le competenze tecniche necessarie, di seguito vediamo le istruzioni principali su come smontare il corpo farfallato della Volkswagen Golf TSI. Innanzitutto, apriamo il cofano motore della vettura e iniziamo a scollegare il manicotto di aspirazione dell'aria, rimuovendo in seguito la scatola del filtro; quindi svitiamo le viti del corpo farfallato che troviamo al di sotto, scollegando il suo connettore elettrico per rimuoverlo.
Il processo operativo completo prevede:
- Parcheggiare il veicolo su una superficie piana e aspettare alcuni minuti per far raffreddare il motore.
- Scollegare il tubo che collega il filtro dell’aria al corpo farfallato.
- Utilizzare chiavi o cricchetti adeguati per svitare i bulloni che fissano il corpo farfallato al collettore di aspirazione.
- Spruzzare lo spray pulitore all’interno del corpo farfallato, lasciando agire il prodotto per sciogliere la morchia incrostata.
- Utilizzare un panno pulito o uno spazzolino morbido per rimuovere i residui di sporco dalle sedi e dai bordi della valvola.
- Rimontare il corpo farfallato sul collettore di aspirazione, assicurandosi di posizionare correttamente la guarnizione (se presente), e serrare i bulloni in modo incrociato.
- Ricollegare il connettore elettrico e il tubo di aspirazione, verificando infine che il propulsore mantenga un regime di minimo stabile dopo l'accensione.
In alcuni casi, dopo la pulizia, potrebbe essere necessaria una riprogrammazione o una procedura di adattamento tramite diagnostica OBD, poiché la centralina si era "abituata" a compensare le irregolarità causate dallo sporco.
L'importanza della manutenzione preventiva
La manutenzione del corpo farfallato è essenziale per garantire che il propulsore funzioni in modo efficiente e affidabile. Un corpo farfallato pulito contribuisce a mantenere una miscela aria-carburante ottimale. Quando il flusso d’aria è regolato correttamente, la centralina elettronica del motore può dosare con precisione la quantità di carburante da iniettare, migliorando non solo le performance ma anche riducendo le emissioni inquinanti.
Un motore che funziona in modo inefficiente a causa di un corpo farfallato intasato non solo consuma di più, ma sottopone a stress aggiuntivo l'intero sistema di iniezione e il catalizzatore, che deve gestire una combustione non ideale. Mantenere questo componente in salute è un investimento diretto sulla longevità del motore e sulla fluidità di guida della propria Volkswagen. Se pensi che tale componente sia sporco o noti un comportamento anomalo, rivolgersi a professionisti del settore è la scelta più saggia per garantire un lavoro eseguito a regola d'arte, evitando danni ai delicati ingranaggi interni del motorino di attuazione della farfalla.
