Funzionamento e Risoluzione Problemi del Sistema di Apertura del Portellone Posteriore sulla Ford Focus SW 2006

Il portellone posteriore di un veicolo familiare come la Ford Focus SW del 2006 rappresenta un elemento cruciale per la sua funzionalità quotidiana, consentendo un accesso agevole al vano di carico. La sua corretta operatività è fondamentale per l'utilizzo del veicolo, sia per le necessità di trasporto merci che per quelle familiari. Con il passare degli anni e l'accumularsi dell'utilizzo, i meccanismi e i componenti elettronici che ne regolano l'apertura possono talvolta presentare malfunzionamenti. Comprendere il sistema di apertura, le sue diverse modalità di funzionamento e i problemi più comuni che possono insorgere è essenziale per qualsiasi proprietario di questo modello.

È importante notare che, per quanto riguarda le specifiche del veicolo, la documentazione può variare. La presente visualizzazione del Libretto di uso e manutenzione contiene le ultime informazioni aggiornate che possono leggermente differire dal Libretto di uso e manutenzione stampato e originalmente fornito in dotazione con il veicolo. Inoltre, Tale libretto potrebbe anche descrivere un contenuto che non è sul veicolo oppure funziona diversamente. Questa premessa sottolinea l'importanza di consultare sempre il manuale specifico del proprio veicolo e di considerare che le configurazioni possono variare in base all'allestimento e al mercato. Tuttavia, i principi di funzionamento e le logiche di risoluzione dei problemi rimangono largamente applicabili.

Metodi di Apertura del Portellone Posteriore: Una Panoramica Dettagliata

Il sistema di apertura del portellone posteriore sulla Ford Focus SW del 2006 è progettato per offrire diverse opzioni, garantendo flessibilità e una soluzione di backup in caso di guasto di una delle modalità primarie. Per l'Apertura del portellone posteriore, il manuale di uso e manutenzione specifica che È possibile aprire il portellone posteriore con tre diversi metodi:

1. Apertura tramite il Pulsante sul Telecomando

Questa è senza dubbio la modalità più comoda e diffusa per sbloccare il portellone. Il telecomando del veicolo non solo permette di bloccare e sbloccare le portiere, ma integra anche Un pulsante sul telecomando dedicato all'apertura del bagagliaio. Premendo questo pulsante, di solito contraddistinto da un'icona che raffigura il portellone posteriore o una freccia che indica l'apertura, un segnale radio viene inviato alla centralina del veicolo. La centralina, dopo aver autenticato il segnale, comanda l'attuatore della serratura del portellone, sbloccandolo. Molte versioni della Ford Focus SW 2006 presentano un sistema in cui la serratura viene sbloccata elettricamente, ma l'apertura fisica del portellone richiede comunque una leggera spinta verso l'alto o l'azionamento di una maniglia esterna. La portata del segnale del telecomando permette l'apertura a distanza, una caratteristica particolarmente utile quando si hanno le mani occupate, ad esempio con la spesa, o in condizioni meteorologiche avverse. La sicurezza di questo metodo è garantita da codici rolling che cambiano ad ogni utilizzo, rendendo difficile l'intercettazione e la clonazione del segnale.

2. Apertura di Emergenza con il Gambo della Chiave

Questa opzione è fondamentale per gestire situazioni in cui l'elettronica non è operativa o in caso di guasti del telecomando. Il libretto di uso e manutenzione specifica chiaramente che In caso di batteria scarica o altri problemi elettrici, utilizzare il gambo della chiave del telecomando. Il telecomando della Ford Focus SW 2006 include un gambo metallico estraibile (o "spadino") che può essere inserito nella serratura meccanica del portellone, se presente, o in un'apposita fessura per lo sblocco manuale. La posizione esatta di questa serratura o fessura di solito si trova in prossimità della maniglia del portellone o nascosta sotto un coperchio protettivo per motivi estetici e di sicurezza. L'azionamento manuale con la chiave bypassa completamente il sistema elettrico ed elettronico, agendo direttamente sul meccanismo di blocco della serratura. Questo metodo è un salvavita in situazioni di emergenza, garantendo l'accesso al bagagliaio anche quando il veicolo è completamente senza corrente o il telecomando è guasto. È un chiaro esempio di come i progettisti abbiano considerato la necessità di un'alternativa meccanica affidabile.

3. Apertura tramite il Pulsante sull'Interruttore di Controllo Illuminazione

Questo metodo interno offre un'ulteriore comodità e controllo. Il manuale indica la presenza di Un pulsante sull'interruttore di controllo illuminazione. Questo è un dettaglio interessante e specifico, poiché in molti veicoli un pulsante di apertura del portellone si trova tipicamente sul cruscotto, sul pannello della portiera del guidatore o nella console centrale. La sua collocazione sull'interruttore di controllo illuminazione suggerisce un'integrazione funzionale o una scelta di design specifica per la Ford Focus SW 2006. Premendo questo pulsante, si attiva il medesimo segnale elettrico che il telecomando invierebbe alla centralina, portando allo sblocco del portellone. Questo metodo è particolarmente utile quando si è all'interno del veicolo e si desidera aprire il bagagliaio, ad esempio per consentire a qualcuno di caricare oggetti senza dover scendere dall'auto o utilizzare il telecomando. La sua operatività potrebbe essere vincolata a determinate condizioni, come l'accensione inserita o il veicolo fermo, a seconda della programmazione della centralina.

Il Funzionamento dei Componenti Chiave del Sistema di Apertura

Per comprendere appieno i problemi e le relative soluzioni, è fondamentale analizzare i componenti che lavorano in sinergia per consentire l'apertura del portellone posteriore.

1. Il Pulsante Esterno sul Portellone (se presente)

Sebbene il manuale utente fornisca tre metodi specifici, in molte configurazioni della Ford Focus SW 2006 è presente anche un pulsante esterno, integrato nella maniglia del portellone o posizionato discretamente al di sopra della targa. Questo pulsante, che può essere Un pulsante sul portellone stesso, è un microinterruttore sigillato, spesso protetto da una membrana di gomma. La sua funzione è quella di inviare un segnale elettrico alla centralina non appena viene premuto. Il segnale viene poi interpretato e, se le condizioni di sicurezza sono soddisfatte (es. veicolo sbloccato), la centralina comanda l'attuatore della serratura. La sua posizione lo rende particolarmente vulnerabile agli agenti atmosferici come acqua, polvere e sporco, oltre all'usura meccanica dovuta all'uso frequente. La guarnizione protettiva in gomma può deteriorarsi nel tempo, permettendo l'ingresso di umidità e provocando ossidazione o cortocircuiti interni al microswitch.

2. L'Attuatore della Serratura

L'attuatore è il cuore meccanico del sistema di sblocco elettrico. Si tratta di un dispositivo elettromeccanico che riceve un impulso elettrico dalla centralina e lo trasforma in movimento meccanico per sbloccare la serratura del portellone. Nella Ford Focus SW 2006, l'attuatore è tipicamente un gruppo compatto che include un piccolo motore elettrico (o un solenoide) e un set di ingranaggi in plastica che muovono una leva. Quando il motore riceve corrente, fa ruotare gli ingranaggi che, a loro volta, spostano il perno o il gancio di blocco della serratura, rilasciando il portellone. Questo componente è essenziale; senza il suo corretto funzionamento, anche se tutti i pulsanti e la centralina lavorano perfettamente, il portellone rimarrà bloccato. La sua posizione all'interno del portellone lo protegge in parte, ma è soggetto a usura interna, guasti elettrici del motore o rotture degli ingranaggi in plastica.

3. Il Cablaggio Elettrico

Un sistema elettrico complesso come quello automobilistico dipende interamente dalla qualità e integrità del suo cablaggio. Per il portellone posteriore, i fili elettrici devono attraversare il punto di flessione tra la carrozzeria fissa del veicolo e il portellone mobile. Questo passaggio avviene tramite una guaina passacavo in gomma, progettata per proteggere i fili dal logorio e dagli agenti esterni. All'interno di questa guaina, i cavi portano alimentazione all'attuatore, segnali dai pulsanti (inclusi Un pulsante sul telecomando e Un pulsante sull'interruttore di controllo illuminazione) e talvolta dati per i sensori di chiusura o per l'illuminazione del bagagliaio. Ogni volta che il portellone viene aperto o chiuso, i fili all'interno della guaina si flettono. Con il tempo, questa flessione ripetuta può causare la rottura interna dei conduttori, l'usura dell'isolamento e, di conseguenza, cortocircuiti o interruzioni del circuito. Anche i connettori, sia quelli sul pulsante che sull'attuatore e sulla centralina, possono ossidarsi o allentarsi, compromettendo la trasmissione del segnale.

4. La Centralina Elettronica (Modulo GEM o BCM)

La centralina elettronica, spesso identificata come General Electronic Module (GEM) o Body Control Module (BCM), è il "cervello" che gestisce molte funzioni elettriche e di comfort del veicolo, inclusa l'apertura del portellone. Riceve i segnali dai vari interruttori e dal ricevitore del telecomando (quando si preme Un pulsante sul telecomando o Un pulsante sull'interruttore di controllo illuminazione), li elabora e, in base alla sua programmazione, invia il comando all'attuatore. La centralina monitora anche lo stato di chiusura del portellone tramite sensori, e in caso di malfunzionamento o mancata chiusura, può attivare una spia sul quadro strumenti. La sua complessità la rende meno suscettibile a guasti semplici, ma in caso di problemi software, sovratensioni o difetti hardware, può causare il malfunzionamento dell'intero sistema. Un guasto alla centralina può manifestarsi con problemi non solo al portellone, ma anche ad altre funzioni controllate dallo stesso modulo.

Problemi Comuni con il Pulsante di Apertura e il Sistema del Portellone Posteriore

I problemi relativi all'apertura del portellone possono manifestarsi in vari modi, da un'intermittenza nel funzionamento a un blocco totale. Identificare la causa richiede un approccio sistematico.

1. Malfunzionamento del Pulsante Esterno/Interno

Come accennato, il pulsante esterno, se presente, è molto esposto. L'usura della membrana di gomma protettiva può consentire l'ingresso di acqua e sporco, portando all'ossidazione del microswitch interno o a un cortocircuito. I sintomi tipici includono:

• Mancata risposta: Il pulsante non attiva l'apertura, anche se il veicolo è sbloccato.
• Risposta intermittente: Funziona a volte sì, a volte no, spesso in relazione a umidità o temperatura.
• Apertura involontaria: A causa di un cortocircuito permanente, il portellone può aprirsi da solo o rimanere sempre sbloccato.Anche il pulsante interno, ovvero Un pulsante sull'interruttore di controllo illuminazione, pur essendo protetto all'interno dell'abitacolo, può subire usura meccanica del microswitch o problemi di cablaggio interno, sebbene con minore frequenza.

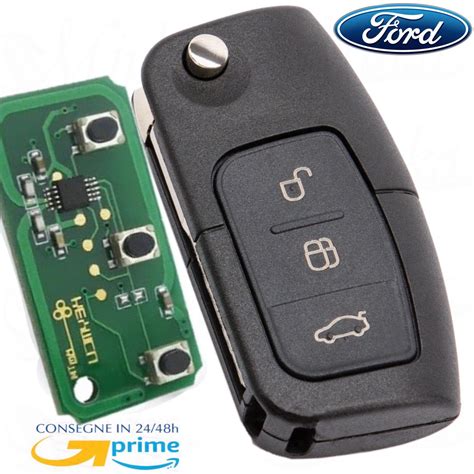

2. Problemi con il Telecomando

Il telecomando è un'interfaccia elettronica esterna che può presentare diversi tipi di guasti:

• Batteria scarica del telecomando: Questa è una delle cause più comuni e semplici da risolvere, esplicitamente menzionata nel libretto. In caso di batteria scarica o altri problemi elettrici, utilizzare il gambo della chiave del telecomando. Una batteria debole può causare un segnale insufficiente o intermittente, impedendo l'apertura.
• Danneggiamento fisico del telecomando: Cadute, esposizione all'acqua o usura generale possono danneggiare i circuiti interni o il pulsante stesso.
• Interferenze di segnale: In alcune aree, forti campi elettromagnetici possono disturbare il segnale radio del telecomando, impedendo l'apertura.
• Problemi di programmazione: Anche se rari per l'apertura del portellone, un problema di sincronizzazione tra telecomando e veicolo può impedire il riconoscimento del segnale.

3. Guasto dell'Attuatore della Serratura

Quando l'attuatore non funziona correttamente, il portellone non si aprirà o non si chiuderà adeguatamente, nonostante i comandi elettrici vengano inviati. I segnali di guasto possono essere:

• Nessun rumore, nessuna apertura: Il motore o il solenoide dell'attuatore non riceve corrente o è completamente guasto.
• Rumore ma nessuna apertura: Si sente il "clic" o un ronzio provenire dall'attuatore, ma il meccanismo di blocco non si muove. Questo indica spesso un guasto meccanico interno, come ingranaggi rotti o un meccanismo bloccato, mentre la parte elettrica (motore) è ancora funzionante.
• Apertura e chiusura immediata: L'attuatore sblocca il portellone per un istante e poi lo riblocca, spesso a causa di un feedback errato dalla serratura alla centralina.
• Blocco meccanico: A volte, il meccanismo della serratura può essere semplicemente bloccato da sporco, ruggine o un componente piegato, impedendo all'attuatore di muoversi liberamente.

4. Problemi al Cablaggio Elettrico

I cavi elettrici che passano attraverso la guaina tra la carrozzeria e il portellone sono un punto debole noto. La ripetuta flessione può portare a:

• Fili interrotti o corrosi: Questo è uno dei problemi più frequenti e difficili da diagnosticare senza un'ispezione visiva approfondita o test di continuità. Una rottura può causare l'assenza totale di alimentazione o segnale a un componente.
• Cortocircuiti: L'isolamento danneggiato può causare un cortocircuito che fa scattare un fusibile o danneggia la centralina.
• Connettori allentati o ossidati: La cattiva connessione può impedire il passaggio di corrente o segnale, causando un funzionamento intermittente o nullo.

5. Problemi ai Fusibili

Ogni circuito elettrico è protetto da un fusibile, progettato per bruciarsi e interrompere il flusso di corrente in caso di sovraccarico o cortocircuito, proteggendo i componenti più costosi. Un fusibile bruciato è una causa comune di malfunzionamento totale dell'apertura del portellone. Se il fusibile si brucia ripetutamente, ciò indica un problema sottostante più serio, come un cortocircuito nel cablaggio o un attuatore difettoso che assorbe troppa corrente.

6. Problemi alla Centralina (GEM/BCM)

Sebbene meno comuni rispetto ai guasti meccanici o al cablaggio, la centralina può essere una fonte di problemi. Un malfunzionamento della centralina può tradursi in:

• Mancata interpretazione dei segnali: La centralina non riceve o non elabora correttamente i comandi dai pulsanti (telecomando, pulsante interno) o dal sensore di chiusura.
• Errata gestione dell'attuatore: Invia comandi sbagliati all'attuatore o non li invia affatto.
• Spie di avviso errate: La centralina può segnalare che il portellone è aperto anche quando è chiuso correttamente. A tal proposito, è utile ricordare che il veicolo è dotato di sistemi diagnostici simili per altri componenti critici: se il cofano anteriore non viene chiuso correttamente, nel quadro strumenti viene visualizzata una spia. Questo principio di avviso si estende logicamente anche al portellone, sebbene con un messaggio specifico. Un problema alla centralina potrebbe anche influenzare altre funzioni del veicolo, dato il suo ruolo centrale.

Diagnosi e Risoluzione dei Problemi: Un Approccio Passo-Passo

Risolvere un problema al sistema di apertura del portellone richiede pazienza e un approccio metodico. Partire dalle cause più semplici e comuni può far risparmiare tempo e denaro.

1. Verifica Iniziale e Sintomi

Il primo passo consiste nell'esaminare i sintomi e provare tutte le opzioni di apertura disponibili.

• Controllare la batteria del telecomando: Se il problema si verifica solo con l'apertura tramite Un pulsante sul telecomando, il primo e più semplice controllo è la batteria del telecomando stesso. Sostituirla è un'operazione economica e spesso risolutiva.
• Utilizzare il metodo di apertura di emergenza: Come indicato dal manuale, In caso di batteria scarica o altri problemi elettrici, utilizzare il gambo della chiave del telecomando. Se il portellone si apre con la chiave, si sa che il problema non è nel meccanismo di blocco meccanico della serratura, ma piuttosto nel sistema elettrico (attuatore, pulsanti, cablaggio, centralina o telecomando). Se non si apre nemmeno con la chiave, il problema è quasi certamente meccanico alla serratura stessa.
• Provare tutti i metodi di apertura: Testare l'apertura con Un pulsante sul telecomando, con Un pulsante sull'interruttore di controllo illuminazione e, se presente, con il pulsante esterno sul portellone. Se solo uno o due metodi non funzionano, la causa è probabilmente legata a quel singolo pulsante o al suo cablaggio specifico. Se nessuno dei metodi elettrici funziona, il problema è più probabilmente comune a tutti, come l'attuatore, il fusibile, il cablaggio principale o la centralina.
• Ascoltare: Quando si tenta di aprire il portellone, si sente un "clic", un "ronzio" o nessun suono? Questo può dare indicazioni sull'attuatore (se riceve corrente e tenta di muoversi).

2. Ispezione Visiva

Una volta esaurite le verifiche iniziali, è il momento di un'ispezione visiva approfondita.

• Pulsante esterno (se presente): Ispezionare il pulsante sul portellone per segni di danneggiamento fisico, usura della gomma protettiva, sporco o corrosione. A volte, la semplice pulizia può ripristinare la funzionalità.
• Cablaggio nella guaina passacavo: Aprire il portellone e ispezionare la guaina protettiva che collega la carrozzeria al portellone. Flettere leggermente la guaina e cercare segni di rottura dell'isolamento, fili esposti o spezzati. Questa è una causa frequente e visivamente identificabile.
• Serratura e attuatore: Smontare il pannello interno del portellone per accedere alla serratura e all'attuatore. Verificare che non ci siano ostruzioni meccaniche, parti piegate o rotte nel meccanismo della serratura. Ispezionare i connettori elettrici dell'attuatore per segni di corrosione o allentamento.

3. Controllo dei Fusibili

Consultare il manuale di uso e manutenzione per individuare il pannello dei fusibili e lo schema che identifica il fusibile specifico per il circuito di apertura del portellone posteriore. Utilizzare un tester per fusibili o un multimetro in modalità continuità per verificare l'integrità del fusibile. Un fusibile bruciato deve essere sostituito con uno della stessa amperaggio. Se il nuovo fusibile si brucia immediatamente, indica un cortocircuito nel sistema che deve essere identificato e riparato prima di procedere.

4. Test Elettrici con Multimetro

Per una diagnosi più avanzata, un multimetro è uno strumento indispensabile.

• Test del pulsante: Con il multimetro in modalità continuità, scollegare il connettore del pulsante (interno o esterno) e testare i suoi pin. Quando il pulsante viene premuto, dovrebbe esserci continuità; al rilascio, la continuità dovrebbe interrompersi. Se non c'è continuità o è permanente, il pulsante è difettoso.
• Test del cablaggio: Utilizzando la modalità continuità, testare i singoli fili dalla centralina (o da un punto di accesso più comodo) fino all'attuatore o ai pulsanti. Questo permette di identificare rotture nei cavi.
• Test dell'attuatore: Con il multimetro in modalità tensione, verificare che arrivi corrente all'attuatore quando viene premuto un pulsante di apertura. Se la corrente arriva ma l'attuatore non si muove, è probabile che l'attuatore sia guasto. Se non arriva corrente, il problema è a monte (cablaggio, centralina, fusibile, pulsante).

5. Sostituzione Componenti

Una volta identificato il componente difettoso, la soluzione più comune è la sua sostituzione.

• Sostituzione del pulsante: I pulsanti difettosi sono spesso sostituiti come unità completa. Per il pulsante esterno, a volte è integrato nella maniglia o in un pannello specifico del portellone.
• Sostituzione dell'attuatore/serratura: L'attuatore della serratura è un componente singolo e può essere sostituito dopo aver rimosso il pannello interno del portellone.
• Riparazione del cablaggio: Fili spezzati o corrosi possono essere riparati saldandoli e isolandoli con guaina termorestringente. È importante utilizzare fili dello stesso spessore e un buon isolamento per prevenire futuri problemi.
• Sostituzione della centralina: In caso di un raro guasto della centralina, la sostituzione richiede spesso la programmazione della nuova unità con il software specifico del veicolo, un'operazione che generalmente deve essere eseguita da un'officina autorizzata o da uno specialista con l'attrezzatura diagnostica appropriata.

Manutenzione Preventiva per il Sistema del Portellone

Per prolungare la vita del sistema di apertura del portellone posteriore della Ford Focus SW 2006 e minimizzare l'insorgere di problemi, alcune pratiche di manutenzione preventiva possono essere molto utili.

1. Pulizia Regolare del Pulsante Esterno

Se il veicolo è dotato di un pulsante esterno per l'apertura del portellone, pulirlo regolarmente da sporco, fango e residui di sale stradale. Utilizzare un panno umido e, se necessario, un detergente delicato. Assicurarsi che la membrana di gomma sia intatta e non presenti crepe che potrebbero permettere l'ingresso di acqua. Una pulizia attenta può prevenire l'accumulo di detriti che possono bloccare il meccanismo o causare l'ossidazione.

2. Lubrificazione Periodica della Serratura

I meccanismi interni della serratura e dell'attuatore possono beneficiare di una lubrificazione occasionale. Utilizzare un lubrificante al silicone o un grasso spray non conduttivo, spruzzando nelle fessure della serratura e, se possibile, sui leveraggi dell'attuatore (dopo aver rimosso il pannello interno del portellone). Questa operazione può aiutare a mantenere i componenti in movimento fluido, riducendo l'attrito e prevenendo blocchi o usura eccessiva. Evitare lubrificanti a base di petrolio che possono attirare sporco o danneggiare componenti in plastica o gomma.

3. Ispezione del Cablaggio Nelle Guaine Passacavo

Durante i controlli periodici del veicolo, dedicare qualche minuto all'ispezione visiva delle guaine passacavo tra la carrozzeria e il portellone. Verificare che le guaine non siano crepate o danneggiate e che i cavi all'interno non siano visibilmente usurati o spezzati. Se si notano segni di danneggiamento, considerare una riparazione preventiva o una sostituzione della guaina, prima che il problema si estenda ai fili interni, causando un guasto completo del sistema.

4. Attenzione nell'Utilizzo del Portellone

Un uso corretto del portellone può prevenire sollecitazioni eccessive alla serratura e ai suoi meccanismi. Evitare di sbattere il portellone con forza eccessiva; chiuderlo accompagnandolo dolcemente fino allo scatto. Non forzare l'apertura o la chiusura se si percepisce una resistenza insolita. Questo approccio delicato può prolungare la vita dell'attuatore e del meccanismo di blocco, prevenendo usura prematura o danneggiamenti accidentali.

5. Sostituzione Preventiva della Batteria del Telecomando

Considerando che la batteria scarica o altri problemi elettrici sono la ragione principale per cui si dovrebbe utilizzare il gambo della chiave del telecomando, sostituire la batteria del telecomando ogni 2-3 anni, o non appena si notano segni di indebolimento del segnale o intermittenza nel funzionamento, è una buona pratica preventiva. Questo assicura che il metodo di apertura più comodo sia sempre disponibile e funzionale.

L'adozione di queste semplici ma efficaci misure di manutenzione preventiva contribuirà a mantenere il sistema di apertura del portellone della Ford Focus SW 2006 in condizioni ottimali, riducendo la probabilità di fastidiosi malfunzionamenti e garantendo un accesso affidabile al vano di carico per molti anni a venire.
