La chiusura centralizzata è una comodità moderna che integra sicurezza e praticità nei veicoli, inclusa la Fiat Doblo. Tuttavia, come ogni sistema complesso, può presentare malfunzionamenti che richiedono una diagnosi accurata e, in alcuni casi, l'accesso allo schema elettrico per comprendere il percorso dei segnali e l'interazione dei componenti. Questo articolo esplora i problemi comuni della chiusura centralizzata sulla Fiat Doblo, con un focus particolare sulla porta scorrevole, e fornisce indicazioni per la risoluzione dei guasti basandosi su esperienze pratiche.
Componenti Fondamentali della Chiusura Centralizzata
Per affrontare un problema alla chiusura centralizzata, è essenziale conoscere i suoi elementi costitutivi principali. Questi includono:
- Centralina di controllo: Il cervello del sistema, che riceve i segnali dal telecomando o dagli interruttori interni e comanda gli attuatori.
- Attuatori: Motorini elettrici situati all'interno di ogni serratura che fisicamente bloccano o sbloccano le porte.
- Interruttori delle porte: Sensori che rilevano lo stato di apertura o chiusura di ciascuna porta, inviando le informazioni alla centralina.
- Cablaggi: La rete di fili che collega tutti i componenti e permette la trasmissione dei segnali elettrici.
- Pulsanti interni: Interruttori nell'abitacolo per bloccare o sbloccare manualmente tutte le porte.
Quando la chiusura centralizzata non funziona correttamente, uno o più di questi componenti potrebbero essere difettosi o interrotti nel loro funzionamento.
La Porta Scorrevol e i Suoi Punti Critici

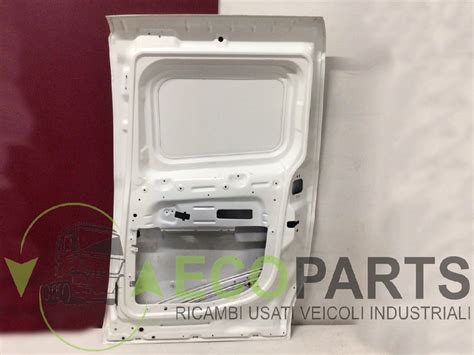

La porta scorrevole della Fiat Doblo, data la sua dinamica di movimento, presenta specifici punti di debolezza per la chiusura centralizzata. Il continuo movimento della porta può causare usura o danneggiamento dei cavi e dei contatti elettrici che la servono.
Un punto cruciale da ispezionare sono i contatti elettrici della porta scorrevole. Questi contatti, spesso visibili sul montante e sul bordo della porta, garantiscono il passaggio della corrente e dei segnali elettrici agli attuatori e agli interruttori della serratura. Se i contatti sembrano a posto, è comunque consigliabile pulirli e verificare che non vi siano tracce di ossidazione o sporco che possano impedire un buon contatto elettrico.
Un altro elemento da considerare è l'interruttore nero associato alla porta scorrevole. Questo interruttore, spesso un microswitch, rileva la posizione della porta. Un comportamento anomalo di questo interruttore può ingannare la centralina, facendole credere che la porta sia aperta o chiusa quando in realtà non lo è, o viceversa. Ad esempio, se l'interruttore rilasciato dà continuità e premuto no (o il contrario), questo è il suo funzionamento normale. Tuttavia, se premendolo e chiudendo le porte queste "riscattano" (ovvero si sbloccano immediatamente dopo essere state bloccate), questo indica un problema. La centralina interpreta un segnale di "porta aperta" e, per sicurezza, impedisce il blblocco o lo annulla immediatamente.
Approfondimento sulla Serratura della Porta Scorrevol e i Suoi Cavi
La serratura della porta scorrevole è un componente chiave. Dopo aver smontato la serratura, è comune trovare quattro fili ad essa collegati. Di questi, due fili sono generalmente dedicati al comando di apertura/chiusura della serratura stessa. Questi sono i cavi che portano il segnale elettrico all'attuatore interno della serratura per eseguire il blocco o lo sblocco meccanico.
Gli altri due fili rimanenti che arrivano alla serratura hanno spesso funzioni diverse e cruciali per il corretto funzionamento della chiusura centralizzata e dei sistemi di sicurezza del veicolo. Questi fili sono generalmente associati a:
- Sensore di stato porta: Uno di questi fili è molto probabilmente collegato a un sensore che rileva se la porta è effettivamente chiusa e bloccata o aperta e sbloccata. Questo sensore fornisce un feedback alla centralina della chiusura centralizzata e, in molti casi, anche al modulo di controllo dell'illuminazione interna o al sistema di allarme. È questo segnale che, se malfunzionante, può far comparire sul cruscotto la segnalazione di "porta aperta" anche quando la porta è fisicamente chiusa.
- Sensore di sicurezza o interblocco: L'altro filo potrebbe essere legato a un sensore di sicurezza che impedisce la chiusura centralizzata se la porta non è completamente agganciata, o potrebbe far parte di un sistema di interblocco che previene l'apertura accidentale durante la marcia.
Per identificare con certezza la funzione di ciascun filo, sarebbe ideale consultare lo schema elettrico specifico per il modello e l'anno della Fiat Doblo in questione. Tuttavia, un test di continuità e tensione sui fili in diverse condizioni (porta aperta, porta chiusa, chiusura centralizzata attivata) può aiutare a dedurne la funzione.
Risoluzione Pratica di Problemi Comuni
Un problema comune si manifesta quando la segnalazione sul cruscotto indica "porta aperta", anche se la porta sembra chiusa. In questi casi, la chiusura centralizzata può rifiutarsi di bloccare tutte le porte, o può bloccare e poi sbloccare immediatamente. Questo comportamento è una caratteristica di sicurezza progettata per prevenire l'isolamento di persone o oggetti all'interno del veicolo se una porta non è correttamente chiusa.
Un'esperienza comune e risolutiva in questi casi riguarda proprio l'interruttore della porta laterale. Quando la porta non raggiunge la fine corsa meccanica in modo ottimale (anche per minime deviazioni o usura), l'interruttore associato potrebbe non essere attivato correttamente, o viceversa. Se a mano l'interruttore funziona, ma con la porta no, è probabile che ci sia un leggero disallineamento o un gioco eccessivo nella porta stessa che impedisce la corretta pressione sull'interruttore.
Una soluzione pratica, che si è dimostrata efficace in passato, consiste nel staccare i due fili dietro l'interruttore problematico. Questa azione isola il segnale proveniente da quell'interruttore. Se, dopo aver staccato i fili, il sistema di chiusura centralizzata torna a funzionare correttamente su tutte le altre porte e smette di "riscattare", ciò conferma che il problema risiede nell'interruttore o nel suo meccanismo di attivazione.
Come controllare un interruttore🪛
Tuttavia, è importante notare che staccare i fili di un interruttore di sicurezza significa disabilitare una funzione di monitoraggio della porta. Questo può risolvere il problema della chiusura centralizzata ma potrebbe compromettere la segnalazione di porta aperta sul cruscotto e, potenzialmente, la sicurezza generale del veicolo. È una soluzione temporanea per diagnosticare il problema, ma la soluzione ideale sarebbe riparare o sostituire l'interruttore difettoso e/o riallineare la porta per assicurare il corretto contatto.
Strategie di Diagnosi Avanzate
Quando le soluzioni più semplici non bastano, è necessario adottare un approccio più sistematico:

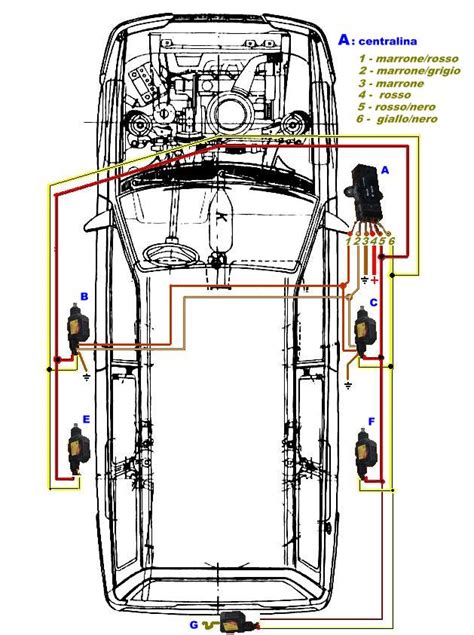

- Consultazione dello Schema Elettrico Specifico: Ottenere lo schema elettrico dettagliato per la Fiat Doblo (specifico per anno e allestimento) è il passo più importante. Questo fornirà l'esatta mappatura dei fili, i colori, i connettori e i valori di resistenza o tensione attesi.

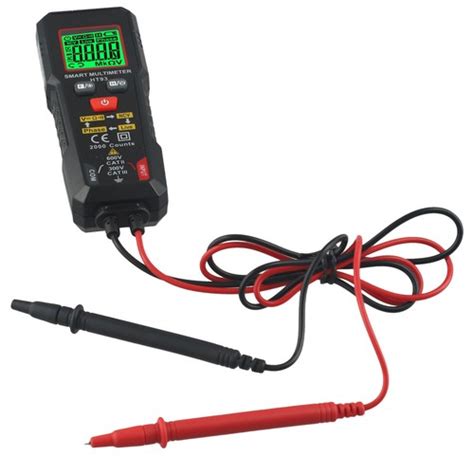

- Test di Continuità: Utilizzare un multimetro per verificare la continuità dei cavi. Interruzioni o resistenze eccessive indicano un cavo danneggiato. Questo è particolarmente importante per i cavi che attraversano il giunto della porta scorrevole, soggetti a flessione e usura.
- Test di Tensione e Segnale: Misurare la tensione sui fili per assicurarsi che l'alimentazione arrivi ai componenti e che i segnali (ad esempio, dall'interruttore) vengano trasmessi correttamente alla centralina.
- Ispezione Visiva Approfondita: Controllare tutti i connettori per corrosione, fili sfilacciati o pin piegati. A volte, un semplice falso contatto è la causa di un malfunzionamento.
- Verifica degli Attuatori: Se una singola porta non si blocca o sblocca, il problema potrebbe essere l'attuatore all'interno della serratura di quella porta. Questo può essere testato fornendo direttamente tensione all'attuatore (con cautela) per vedere se si attiva.
Prevenzione e Manutenzione
Per minimizzare i problemi alla chiusura centralizzata, in particolare sulla porta scorrevole, alcune pratiche di manutenzione preventiva possono essere utili:
- Pulizia regolare dei contatti: Mantenere puliti i contatti elettrici della porta scorrevole può prevenire problemi di connettività.
- Lubrificazione delle guide della porta: Assicurarsi che la porta scorra liberamente e senza intoppi può prevenire l'usura eccessiva dei cavi e garantire che gli interruttori raggiungano la fine corsa.
- Ispezione dei cablaggi: Periodicamente, controllare visivamente i cablaggi esposti o quelli nei punti di flessione per individuare segni di usura.
La chiusura centralizzata della Fiat Doblo è un sistema robusto, ma la sua complessità richiede attenzione e un approccio metodico in caso di guasto. Comprendere la funzione di ogni componente, specialmente quelli legati alla porta scorrevole, e sapersi orientare nello schema elettrico, sono passi fondamentali per una diagnosi efficace e una risoluzione duratura dei problemi.
