Raccordo Entrata Iniettori M12x1.5: Funzionamento, Installazione e Sicurezza

Il raccordo per l'ingresso degli iniettori con filettatura M12x1.5 rappresenta un componente cruciale in diversi sistemi di alimentazione, in particolare quelli legati all'iniezione di carburante. La sua funzione primaria è quella di garantire una connessione sicura e a tenuta stagna tra la linea del carburante e l'iniettore stesso, assicurando che il carburante raggiunga la camera di combustione in modo preciso e controllato. Questo articolo esplorerà in dettaglio il funzionamento, le caratteristiche, le procedure di installazione e le fondamentali istruzioni di sicurezza relative a questo specifico tipo di raccordo, prendendo in considerazione anche esempi di raccordi con specifiche simili per fornire un quadro più completo.

Funzionamento del Raccordo Entrata Iniettori M12x1.5

Al cuore del funzionamento di un raccordo per l'ingresso degli iniettori vi è il principio di creare una tenuta ermetica che resista alle pressioni operative del sistema di alimentazione e impedisca perdite di carburante. La filettatura M12x1.5, caratterizzata da un diametro di 12 mm e un passo di 1.5 mm, è una specifica metrica comune utilizzata in molte applicazioni automobilistiche e industriali.

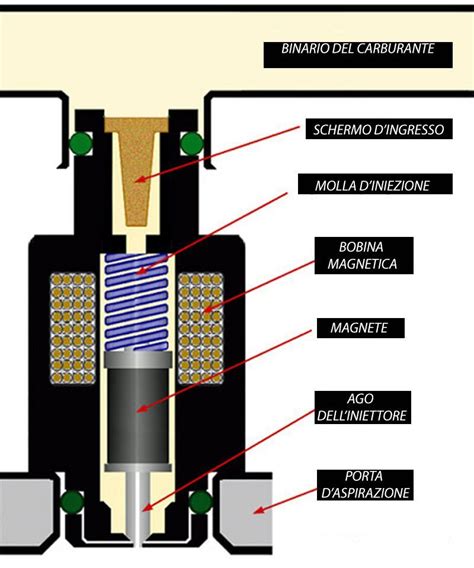

La connessione avviene tipicamente tramite un accoppiamento tra una parte maschio (spesso sull'iniettore o su un adattatore) e una parte femmina (sulla linea del carburante o su un distributore). Il serraggio corretto della filettatura genera una pressione che comprime una guarnizione (solitamente in gomma, O-ring, o un materiale resistente ai carburanti) interposta tra le due parti. Questa guarnizione, deformandosi leggermente, riempie ogni microscopica imperfezione superficiale delle superfici di contatto, creando così una barriera invalicabile per il carburante.

La precisione della filettatura M12x1.5 è fondamentale. Un passo di 1.5 mm garantisce un numero di filetti per pollice (o per centimetro) specifico che, quando accoppiato correttamente, offre una buona resistenza alla vibrazione e alla disconnessione accidentale, pur permettendo un serraggio manuale o con attrezzi senza eccessiva difficoltà.

In alcuni sistemi, il raccordo può includere anche caratteristiche aggiuntive per facilitare l'installazione o ottimizzare il flusso. Ad esempio, i perni di ritenzione in alluminio, come menzionato per un raccordo AN10, consentono una regolazione di 360 gradi dopo l'installazione. Sebbene questo esempio specifico si riferisca a un raccordo con filettatura diversa (7/8-14" - UNF a M12x1.5 maschio), il concetto di flessibilità nella posizione dopo il serraggio può essere applicato anche a raccordi per iniettori, facilitando il posizionamento ottimale delle tubazioni e riducendo lo stress sui componenti. La lega di alluminio anodizzato di alta qualità, utilizzata in tali componenti, garantisce resistenza alla corrosione e durabilità nel tempo.

Caratteristiche dei Raccordi M12x1.5

I raccordi con filettatura M12x1.5 sono progettati per soddisfare requisiti specifici in termini di compatibilità dei materiali, resistenza alla pressione e alla temperatura, e dimensioni.

• Materiali: Comunemente, questi raccordi sono realizzati in ottone, acciaio inossidabile o leghe di alluminio anodizzato. La scelta del materiale dipende dall'ambiente operativo e dalla compatibilità con il tipo di carburante utilizzato (benzina, diesel, etanolo, ecc.). L'alluminio anodizzato, ad esempio, offre un buon compromesso tra leggerezza, resistenza alla corrosione e costo, ed è spesso utilizzato in applicazioni ad alte prestazioni.
• Dimensioni: La specifica M12x1.5 definisce il diametro esterno della filettatura maschio (12 mm) e il passo (1.5 mm). È essenziale che le parti accoppiate rispettino queste tolleranze per garantire una connessione sicura e a tenuta.
• Compatibilità con Tubi: Sebbene la filettatura M12x1.5 sia un punto di connessione, il raccordo stesso può essere progettato per collegarsi a diversi tipi di tubazioni. Ad esempio, un raccordo potrebbe avere una filettatura M12x1.5 femmina su un'estremità e un attacco per tubo flessibile o rigido sull'altra. L'esempio di raccordo AN10 (D-10) con filettatura 7/8-14" - UNF a M12x1.5 (maschio), adatto a tubi AN10 (diametro interno 14,3mm), illustra come una singola interfaccia filettata possa essere adattata a diverse dimensioni e standard di tubazioni. Questo dimostra la versatilità dei sistemi di raccorderia, dove adattatori e convertitori permettono di integrare componenti con specifiche differenti.

Installazione di un Raccordo M12x1.5

L'installazione corretta di un raccordo per l'ingresso degli iniettori è fondamentale per garantirne il corretto funzionamento e la sicurezza dell'intero sistema. Le seguenti istruzioni generali, basate sui principi forniti per un raccordo flessibile Ø16, sono applicabili anche ai raccordi per iniettori M12x1.5:

1. Verifica Preliminare dei Componenti: Prima di procedere con l'installazione, è indispensabile verificare che tutti i componenti del raccordo (corpo del raccordo, guarnizioni, eventuali O-ring) siano in perfette condizioni. Assicurarsi che non vi siano graffi, deformazioni, crepe o altri segni di usura o danni che potrebbero compromettere la tenuta.
2. Adeguatezza all'Applicazione: Accertarsi che il raccordo sia effettivamente adatto all'applicazione prevista. Ciò include la verifica della compatibilità della filettatura (M12x1.5), del tipo di carburante, dei limiti di pressione e temperatura di esercizio del sistema. Un raccordo non adatto può portare a malfunzionamenti, perdite o persino guasti catastrofici.
3. Utilizzo di Strumenti Adeguati: Utilizzare gli strumenti corretti per installare il raccordo. Per le filettature M12x1.5, potrebbero essere necessarie chiavi fisse o a brugola di dimensioni appropriate. Evitare l'uso di pinze o altri attrezzi improvvisati che potrebbero danneggiare la filettatura o le superfici di tenuta. Assicurarsi che il raccordo sia ben serrato, ma senza eccessiva forza che potrebbe danneggiare la filettatura o la guarnizione. Il corretto serraggio è spesso definito da una coppia specifica (espressa in Newton-metri, Nm), che dovrebbe essere consultata nel manuale tecnico del sistema.
4. Rispetto dei Limiti Operativi: Assicurarsi che il raccordo non sia sovraccaricato e che rispetti i limiti di pressione e temperatura raccomandati dal produttore. Il superamento di questi limiti può portare a cedimenti strutturali e perdite pericolose.
5. Mantenimento della Pulizia: Mantenere il raccordo e le aree circostanti puliti e privi di sporco, olio, grasso o altri agenti contaminanti prima, durante e dopo l'installazione. La presenza di detriti può impedire una corretta sigillatura o causare danni alle superfici di contatto.
6. Controllo Regolare: Controllare regolarmente le condizioni del raccordo. Verificare la presenza di segni di usura, corrosione, screpolature (specialmente nelle guarnizioni) o allentamenti. Sostituire immediatamente il raccordo se presenta anche il minimo segno di deterioramento.
7. Procedure di Smontaggio Sicuro: Prima di smontare qualsiasi raccordo in un sistema di alimentazione, è imperativo assicurarsi che la pressione sia stata scaricata e che il sistema si sia raffreddato. L'apertura di un sistema sotto pressione può causare la fuoriuscita violenta di carburante, con rischio di incendi, ustioni o intossicazioni.

Considerazioni sulla Sicurezza

La sicurezza è un aspetto primario quando si lavora con sistemi di alimentazione del carburante, e i raccordi per iniettori M12x1.5 non fanno eccezione.

• Rischio di Incendio: Il carburante è altamente infiammabile. Qualsiasi perdita da un raccordo può creare una nube di vapori che, in presenza di una scintilla o di una fonte di calore, può innescare un incendio. È fondamentale lavorare in un'area ben ventilata, lontana da fiamme libere, scintille o superfici calde.
• Esposizione Chimica: Il carburante può essere dannoso per la pelle e per inalazione. È consigliabile indossare guanti resistenti ai prodotti chimici e occhiali di sicurezza durante l'installazione o la manutenzione.
• Pressione del Sistema: I sistemi di iniezione operano sotto pressione. Prima di qualsiasi intervento che implichi lo smontaggio di raccordi, è necessario seguire le procedure corrette per scaricare la pressione del sistema. Questo solitamente comporta l'arresto del motore, la rimozione del fusibile della pompa del carburante e l'avviamento del motore per consumare il carburante residuo nella linea, oppure l'uso di strumenti specifici per la depressurizzazione.

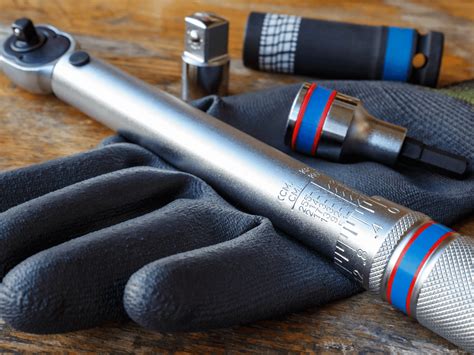

• Corretta Coppia di Serraggio: Come accennato, il serraggio eccessivo o insufficiente può causare problemi. Un serraggio insufficiente porterà a perdite, mentre un serraggio eccessivo può danneggiare la filettatura del raccordo, l'iniettore, o la guarnizione, compromettendo la tenuta e potenzialmente causando la rottura del componente. L'uso di una chiave dinamometrica calibrata è fortemente raccomandato per garantire l'applicazione della coppia di serraggio corretta.

Approfondimento: Raccordi AN e la Loro Relazione con Standard Metrici

Sebbene il tema principale sia il raccordo M12x1.5, è utile considerare esempi come il raccordo AN10 (D-10) menzionato, che presenta una transizione a M12x1.5. Gli standard AN (Army-Navy) sono un sistema di dimensionamento e specifica per raccordi e tubazioni di fluidi, originariamente sviluppato per applicazioni militari. I raccordi AN utilizzano una filettatura "straight thread" (filettatura dritta) con un angolo di flanco di 37 gradi, e la dimensione è indicata da un numero che rappresenta il diametro del tubo in sedicesimi di pollice. Ad esempio, AN10 si riferisce a un tubo con un diametro interno di 10/16 di pollice (circa 15.87 mm, ma comunemente indicato come 14.3 mm per il diametro interno effettivo del tubo compatibile).

La filettatura standard AN è 7/8-14" UNF (Unified National Fine) per un raccordo AN10. La capacità di un raccordo di adattarsi sia a uno standard AN che a una filettatura metrica come M12x1.5 (maschio, in questo caso) dimostra l'ingegnosità nel progettare sistemi flessibili. Un raccordo con una specifica filettatura metrica (come M12x1.5 femmina) potrebbe essere accoppiato direttamente a un iniettore con filettatura corrispondente, mentre l'altra estremità potrebbe essere adattata per connettersi a una linea carburante con standard AN, utilizzando un adattatore specifico.

I perni di ritenzione in alluminio che consentono una regolazione di 360 gradi sono una caratteristica di design avanzata che migliora la flessibilità di installazione. Questo significa che, una volta che il raccordo è stato serrato sulla sua filettatura principale, è possibile ruotare la parte che si collega alla tubazione per ottenere l'orientamento desiderato, senza indurre torsioni o stress sulla connessione. Questo è particolarmente utile in spazi ristretti o quando le tubazioni devono seguire percorsi complessi. La lavorazione di precisione con tolleranze esatte è cruciale per garantire che questi meccanismi di regolazione mantengano la loro integrità strutturale e la tenuta nel tempo, anche sotto le sollecitazioni tipiche di un motore.

Conclusioni Parziali sulla Tecnica dei Raccordi

In sintesi, il raccordo entrata iniettori M12x1.5 è un componente ingegnerizzato con precisione, la cui funzione è garantire un collegamento sicuro e a tenuta tra la linea del carburante e l'iniettore. La sua efficacia dipende dalla corretta scelta dei materiali, dalla precisione dimensionale della filettatura M12x1.5, e dall'integrità delle guarnizioni. Le procedure di installazione devono essere rigorosamente seguite, prestando attenzione alla pulizia, all'uso di strumenti adeguati e al rispetto delle specifiche di serraggio. La comprensione delle caratteristiche di altri standard di raccorderia, come quelli AN, evidenzia la complessità e la versatilità dei sistemi di tubazioni nel settore automobilistico e industriale, dove adattabilità e prestazioni sono parimenti importanti. L'adozione di pratiche di sicurezza rigorose durante l'installazione e la manutenzione è imprescindibile per prevenire incidenti legati all'infiammabilità del carburante e ai rischi chimici.
