Il mondo delle auto sportive, in particolare modelli come la Subaru BRZ e la Toyota GT86 (e la sua antenata Scion FR-S), è un ecosistema dove le prestazioni e l'affidabilità vanno di pari passo. Questi veicoli, celebrati per il loro telaio agile e la trazione posteriore, sono spesso spinti al limite, sia su strada che in pista. In questo contesto, la gestione termica del motore diventa un fattore critico, e uno dei componenti meno visibili ma assolutamente essenziali per il mantenimento delle prestazioni ottimali e la longevità del propulsore è il radiatore dell'olio.
Comprendere il Ruolo dell'Olio Motore e del suo Raffreddamento
L'olio motore non è semplicemente un lubrificante. Svolge molteplici funzioni vitali all'interno del propulsore: riduce l'attrito tra le parti in movimento, sigilla gli spazi tra pistoni e cilindri, assorbe e trasporta il calore lontano dalle zone critiche, pulisce il motore rimuovendo detriti e prodotti della combustione, e protegge dalla corrosione. Quando un motore lavora intensamente, le temperature dell'olio possono salire vertiginosamente, superando facilmente i 100-120°C e raggiungendo picchi ben superiori, specialmente sotto sforzo prolungato. Temperature eccessive possono portare a una drastica riduzione della viscosità dell'olio, compromettendo la sua capacità lubrificante. Un olio troppo caldo non riesce più a formare un film protettivo adeguato tra le superfici metalliche, aumentando l'usura e il rischio di grippaggio. Inoltre, il calore eccessivo accelera la degradazione chimica dell'olio, riducendone l'efficacia nel tempo e portando alla formazione di depositi nocivi.
Per contrastare questi effetti deleteri, è fondamentale mantenere l'olio motore entro un intervallo di temperatura ottimale, che per la maggior parte dei motori ad alte prestazioni si aggira tipicamente tra gli 80°C e i 95°C. È qui che entra in gioco il radiatore dell'olio.
Il Radiatore Olio: Un Componente Chiave per le Prestazioni Sotto Sforzo
Un radiatore dell'olio, o scambiatore di calore olio-aria, è un dispositivo progettato per dissipare il calore in eccesso dall'olio motore all'aria circostante. Funziona in modo simile al radiatore del liquido di raffreddamento, ma scambia calore con l'olio invece che con l'acqua. In un'auto sportiva come la BRZ o la GT86, che sono progettate per essere guidate in modo dinamico, l'impianto di raffreddamento standard potrebbe non essere sufficiente a gestire le temperature dell'olio generate durante sessioni di guida aggressive, come un track day o una guida sportiva prolungata su strade tortuose.
Mishimoto proudly announces the all-new direct-fit oil cooler kit specifically designed for the Subaru BRZ and Scion FR-S. Questo annuncio evidenzia l'importanza di un sistema di raffreddamento dell'olio dedicato per questi modelli. L'obiettivo è fornire una soluzione che vada oltre le capacità del sistema di serie, garantendo che le prestazioni del motore non vengano compromesse dal surriscaldamento dell'olio.
Vantaggi di un Kit Radiatore Olio Dedicato per BRZ/GT86
L'installazione di un kit radiatore olio aftermarket, come quello proposto da Mishimoto, offre numerosi benefici tangibili:
- Mantenimento delle Prestazioni: Evitando il surriscaldamento dell'olio, si assicura che la viscosità rimanga costante. Questo significa che il motore può continuare a erogare la sua potenza massima senza perdite dovute a una lubrificazione compromessa.
- Aumento della Durata del Motore: Riducendo lo stress termico sull'olio e sulle componenti interne del motore, si rallenta il processo di usura. L'olio degradato meno rapidamente e le parti metalliche sono meglio protette, contribuendo a una maggiore longevità complessiva del propulsore.
- Maggiore Affidabilità in Condizioni Estreme: Durante un uso intensivo, come in pista, dove le temperature ambientali sono elevate e il motore è sottoposto a carichi costanti, un radiatore olio dedicato impedisce il fenomeno del "heat soak" termico, dove l'olio continua a scaldarsi senza poter dissipare efficacemente il calore.
- Controllo Termico Migliorato: Un sistema di raffreddamento dell'olio più efficiente permette un controllo più preciso della temperatura, creando un ambiente operativo più stabile per il motore.
Analisi del Kit Mishimoto: Design e Componenti Chiave
Il kit specificamente progettato per la Subaru BRZ e la Scion FR-S, menzionato da Mishimoto, illustra chiaramente le innovazioni e le considerazioni ingegneristiche necessarie per un'efficace integrazione.
This direct-fit kit positions a large cooler in the front bumper for ample airflow and optimal cooling - perfect for your street or track BRZ/FR-S. Questa frase descrive la strategia di posizionamento del radiatore. Collocare un radiatore di dimensioni generose nella zona anteriore dell'auto, dove il flusso d'aria è più intenso, è una scelta di design intelligente. Il paraurti anteriore offre un accesso privilegiato all'aria fresca, massimizzando l'efficienza di raffreddamento. La dicitura "direct-fit" sottolinea che il kit è stato progettato per integrarsi senza modifiche invasive nel veicolo, semplificando l'installazione e garantendo un allineamento preciso.

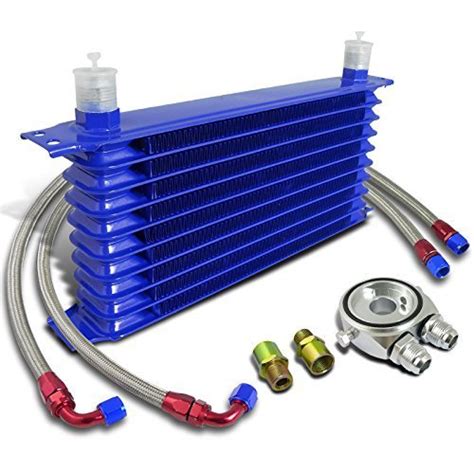

This kit features all components for seamless bolt-on fitment, including application-specific mounting brackets, stainless steel braided oil lines, a Mishimoto billet aluminum oil sandwich plate, and CNC-machined aluminum spacers for the oil sandwich plate. Questa parte elenca i componenti essenziali che rendono il kit completo e pronto per l'installazione:
Application-Specific Mounting Brackets: Staffe di montaggio progettate su misura per il telaio della BRZ/FR-S. Queste garantiscono che il radiatore sia posizionato correttamente e in modo sicuro, massimizzando l'esposizione all'aria e prevenendo vibrazioni dannose.
Stainless Steel Braided Oil Lines: Tubi flessibili dell'olio intrecciati in acciaio inossidabile. Questi tubi sono preferiti rispetto a quelli in gomma per diverse ragioni:
- Resistenza alla Pressione e al Calore: L'acciaio inossidabile intrecciato offre una resistenza superiore alle alte pressioni e temperature tipiche del sistema di lubrificazione, riducendo il rischio di rotture.
- Durabilità: Sono molto più resistenti all'abrasione e al deterioramento rispetto ai tubi in gomma, garantendo una maggiore durata nel tempo.
- Minore Espansione: A differenza della gomma, l'acciaio intrecciato si espande minimamente sotto pressione, garantendo un flusso d'olio più costante e prevedibile.
Mishimoto Billet Aluminum Oil Sandwich Plate: Una piastra "a sandwich" in alluminio billet. Questo componente si interpone tra il blocco motore e il filtro dell'olio (o il sensore di temperatura/pressione originale). È progettato con porte filettate per consentire il collegamento dei tubi dell'olio che vanno al radiatore. L'alluminio billet offre eccellente dissipazione del calore e robustezza.
CNC-Machined Aluminum Spacers: Distanziali in alluminio lavorati a CNC. Questi vengono utilizzati per garantire il corretto gioco e posizionamento della piastra a sandwich, assicurando che il filtro dell'olio mantenga la sua tenuta e che non vi siano interferenze con altri componenti del motore.
Opzioni di Controllo Termico: Termostato Integrato
Un aspetto fondamentale nella progettazione di un sistema di raffreddamento dell'olio è la gestione della temperatura, soprattutto in climi freddi o durante le fasi iniziali di riscaldamento del motore. Un motore freddo ha bisogno che l'olio raggiunga rapidamente la sua temperatura operativa ottimale per garantire una lubrificazione efficace. Se l'olio viene costantemente raffreddato, anche quando il motore è freddo, si può prolungare il tempo necessario per il raggiungimento della temperatura ideale, aumentando l'usura.
Per questo motivo, i kit avanzati offrono spesso una soluzione con termostato integrato.
This oil cooler kit is available with our standard Oil Sandwich Plate or Oil Sandwich Plate with Rear-Mounted Thermostat for additional oil temperature control. Questa opzione aggiunge un ulteriore livello di sofisticazione al sistema:
- Standard Oil Sandwich Plate: Con la piastra standard, l'olio fluisce continuamente attraverso il radiatore non appena il motore è in funzione e l'olio viene pompato. Questo è ideale in condizioni di uso intenso e temperature ambientali elevate, ma potrebbe portare a un raffreddamento eccessivo in condizioni meno estreme.
- Oil Sandwich Plate with Rear-Mounted Thermostat: La piastra con termostato integrato dispone di una valvola termostatica che rimane chiusa finché l'olio non raggiunge una determinata temperatura (solitamente intorno ai 70-80°C). Finché l'olio è freddo, bypassa il radiatore, consentendo al motore di raggiungere più rapidamente la sua temperatura di esercizio ottimale. Una volta raggiunta tale soglia, il termostato si apre, reindirizzando l'olio verso il radiatore per dissipare il calore in eccesso. Questo sistema offre il miglior compromesso tra riscaldamento rapido e raffreddamento efficiente, adattandosi dinamicamente alle condizioni operative.
Considerazioni sull'Installazione e l'Uso
L'installazione di un kit radiatore olio, sebbene progettato per essere "direct-fit", richiede una certa competenza meccanica. È fondamentale seguire attentamente le istruzioni del produttore per garantire che tutti i collegamenti siano sicuri, che non ci siano perdite e che il radiatore sia posizionato in modo da ricevere il massimo flusso d'aria possibile senza compromettere altri componenti vitali o la sicurezza del veicolo.
Come installare un radiatore dell'olio (BRZ/GR86 2022+)
L'uso del veicolo dopo l'installazione dovrebbe includere il monitoraggio delle temperature dell'olio, idealmente tramite un indicatore aftermarket o tramite un sistema di telemetria se disponibile. Questo permette di verificare l'efficacia del nuovo sistema e di comprendere meglio come l'olio risponde alle diverse condizioni di guida.
Implicazioni a Lungo Termine e Pensiero Critico
Pensando alle implicazioni di secondo e terzo ordine, un radiatore olio ben progettato e installato correttamente non è solo un accessorio per le prestazioni, ma un investimento nella vita del motore. Per chiunque intenda utilizzare la propria BRZ o GT86 in contesti dinamici, la domanda non è se un radiatore olio sia necessario, ma quando diventerà indispensabile.
Consideriamo un scenario ipotetico: un proprietario di una GT86 partecipa a un evento in pista. Senza un radiatore olio, le temperature dell'olio potrebbero salire a 140-150°C o più, compromettendo la lubrificazione e portando potenzialmente a danni interni nel tempo, anche se non immediatamente visibili. L'olio, sottoposto a tali stress, si degrada rapidamente, perdendo le sue proprietà protettive. Questo porta a una maggiore usura dei cuscinetti di banco e di biella, dei segmenti dei pistoni e delle pareti dei cilindri.
Con un radiatore olio, le temperature potrebbero stabilizzarsi tra i 100-110°C, o anche meno con un sistema termostatizzato. Questo intervallo è molto più gestibile per l'olio motore e per le tolleranze del motore. La minore usura significa che il motore manterrà le sue prestazioni originali più a lungo, riducendo la necessità di costose riparazioni o sostituzioni premature. Inoltre, un olio che si degrada più lentamente significa intervalli di cambio olio potenzialmente più lunghi (anche se è sempre consigliabile seguire le raccomandazioni del produttore o adattarle all'uso).
Dal punto di vista del design, la scelta di un radiatore di grandi dimensioni posizionato nel paraurti anteriore è una soluzione "generale" che massimizza la superficie di scambio termico e l'esposizione al flusso d'aria. Per contesti di utilizzo più estremi o specifici, potrebbero esistere soluzioni più "particolari", come radiatori olio integrati nel sistema di raffreddamento dell'acqua (scambiatori olio-acqua) o posizionamenti alternativi per ottimizzare il flusso d'aria in base a kit aerodinamici specifici. Tuttavia, per la maggior parte degli appassionati che desiderano migliorare l'affidabilità e le prestazioni della propria BRZ o GT86 per uso stradale sportivo e track day occasionali, la soluzione "front-mount" con un radiatore di grandi dimensioni è spesso la più efficace e pratica.
Dall'Olio Freddo all'Olio Caldo: Un Equilibrio Dinamico
Il concetto di "temperatura ottimale" per l'olio motore è un punto cruciale che spesso viene trascurato. Non è sempre vero che "più fresco è, meglio è".
- Motore Freddo: Quando il motore è freddo, l'olio è più denso. Le parti metalliche non sono ancora espanse alle loro dimensioni operative. In questa fase, un olio troppo freddo può causare attrito maggiore e usura. L'obiettivo è raggiungere rapidamente la temperatura di esercizio.
- Temperatura Operativa Ideale: Una volta che il motore ha raggiunto la sua temperatura di esercizio normale (tipicamente intorno ai 90°C per il liquido di raffreddamento), l'olio dovrebbe idealmente trovarsi in un intervallo tra 80°C e 95°C. In questa fascia, l'olio ha la giusta viscosità per lubrificare efficacemente, sigillare le camere di combustione e trasportare il calore, senza degradarsi rapidamente.
- Surriscaldamento: Oltre i 100-110°C, la viscosità dell'olio inizia a diminuire significativamente. Questo riduce la sua capacità di formare un film protettivo, aumentando l'attrito e il rischio di usura. A temperature ancora più elevate (130°C+), l'olio può iniziare a degradarsi chimicamente, formando lacche e depositi.
Il sistema a termostato integrato della piastra a sandwich Mishimoto è progettato per gestire questo equilibrio dinamico. Bypassando il radiatore quando l'olio è freddo, permette al motore di raggiungere la sua temperatura operativa ideale più velocemente. Man mano che il motore viene spinto e l'olio si scalda, il termostato si apre, attivando il radiatore per dissipare l'eccesso di calore e mantenere la temperatura entro limiti sicuri. Questo approccio garantisce che il motore funzioni in modo efficiente sia nelle prime fasi di riscaldamento sia sotto carico massimo.
Considerazioni di Progettazione e Materiali
La scelta dei materiali per un kit radiatore olio è fondamentale per la sua efficacia e durata. L'alluminio è un materiale comune per i nuclei dei radiatori grazie alla sua eccellente conducibilità termica e alla sua leggerezza. Le alette del radiatore sono progettate per massimizzare la superficie di contatto con l'aria, facilitando il trasferimento di calore.
I tubi intrecciati in acciaio inossidabile, come già menzionato, sono una scelta premium per le linee dell'olio. Offrono una robustezza e una sicurezza che i tubi in gomma non possono eguagliare, specialmente in un ambiente sottoposto a vibrazioni, calore e pressione continui. La finitura in acciaio inossidabile non solo migliora l'estetica, ma previene anche la corrosione.
La piastra a sandwich in alluminio billet lavorato a CNC rappresenta un esempio di ingegneria di precisione. La lavorazione CNC garantisce tolleranze strette, assicurando un accoppiamento perfetto e la minimizzazione del rischio di perdite. L'uso di alluminio billet conferisce anche una base solida e resistente per i collegamenti delle linee dell'olio.
Impatto sul Flusso d'Aria e sull'Aerodinamica
Quando si installa un radiatore addizionale nel paraurti anteriore, è importante considerare il suo impatto sul flusso d'aria generale del veicolo. Un radiatore di grandi dimensioni può potenzialmente ostacolare il flusso d'aria verso altri componenti, come il radiatore principale del liquido di raffreddamento o gli intercooler (se presenti su versioni turbo).
Tuttavia, i kit "direct-fit" come quello di Mishimoto sono progettati tenendo conto di questi fattori. Il posizionamento e le dimensioni del radiatore olio sono ottimizzati per massimizzare il raffreddamento dell'olio senza causare un degrado significativo del raffreddamento del motore principale, oppure vengono considerate le modifiche aerodinamiche necessarie per compensare. L'obiettivo è sempre un bilanciamento tra le diverse esigenze di raffreddamento del veicolo. Per un uso stradale sportivo, l'impatto sull'aerodinamica complessiva è di solito minimo e trascurabile rispetto ai benefici termici ottenuti.
Conclusione sull'Evoluzione dei Motori e dei Sistemi di Raffreddamento
I motori moderni, anche quelli aspirati come il boxer Subaru/Toyota FA20, sono progettati per essere compatti, leggeri ed efficienti, spesso operando con temperature di esercizio più elevate rispetto ai motori del passato per migliorare l'efficienza dei consumi e ridurre le emissioni. Tuttavia, questa maggiore densità di potenza e le temperature operative più alte pongono sfide significative alla gestione termica, specialmente quando il veicolo viene utilizzato per scopi non previsti dal ciclo di omologazione standard.
L'evoluzione dei sistemi di raffreddamento aftermarket, come i kit radiatore olio dedicati, riflette la necessità di adattare questi veicoli alle esigenze degli appassionati. Non si tratta più solo di estetica o di piccoli incrementi di potenza, ma di garantire che il cuore pulsante dell'auto - il motore - possa esprimere il suo potenziale in modo affidabile e duraturo, indipendentemente dal tipo di strada o pista percorsa. Investire in un sistema di raffreddamento dell'olio adeguato per la propria Subaru BRZ o Toyota GT86 è quindi una decisione pragmatica per chiunque desideri godersi appieno le capacità del proprio veicolo, proteggendo al contempo il proprio investimento a lungo termine. La scelta tra un sistema standard e uno con termostato dipende dall'uso prevalente del veicolo, ma l'aggiunta di un radiatore olio è un passo fondamentale per chi cerca prestazioni e affidabilità elevate.
