Come Regolare le Ganasce Posteriori del Fiat Doblo: Una Guida Completa per la Manutenzione dei Freni a Tamburo

La manutenzione del sistema frenante è cruciale per la sicurezza di qualsiasi veicolo. Nel caso del Fiat Doblo, in particolare i modelli con freni a tamburo posteriori, una corretta regolazione delle ganasce è fondamentale per garantire un'efficace azione frenante e prevenire rumori anomali o problemi di usura. Questo articolo si propone di guidare gli automobilisti attraverso il processo di regolazione, affrontando anche le problematiche più comuni riscontrate, come un "TAC" continuo in frenata a bassa velocità, un problema che può sorgere anche dopo una sostituzione completa dell'impianto frenante.

Comprendere il Sistema Frenante a Tamburo

I freni a tamburo, sebbene meno diffusi oggi rispetto ai freni a disco, sono ancora presenti su molti veicoli, inclusi i Fiat Doblo. Il loro funzionamento si basa su un principio relativamente semplice ma efficace. All'interno di un tamburo rotante, delle ganasce a forma di semicerchio vengono spinte verso l'esterno quando si aziona il pedale del freno. Questo attrito tra le ganasce e la superficie interna del tamburo rallenta e ferma il veicolo.

La regolazione delle ganasce è necessaria per compensare l'usura naturale dei componenti nel tempo. Se le ganasce sono troppo lontane dalla superficie del tamburo, sarà necessario premere il pedale del freno più a fondo per ottenere la stessa forza frenante, riducendo l'efficacia e aumentando il rischio di malfunzionamenti.

Sintomi di una Regolazione Errata o di Problemi ai Freni a Tamburo

Un problema comune segnalato da alcuni proprietari di Fiat Doblo 1.9 Multijet del 2006, anche dopo aver sostituito completamente l'impianto frenante posteriore (tamburi, ganasce, pistoncini), è la comparsa di un rumore metallico, descritto come un "TAC" continuo, avvertibile in frenata a bassa velocità. Questo rumore cessa non appena si rilascia il pedale del freno. Un'ulteriore verifica, provando il freno a mano, conferma che il problema origina dai freni posteriori.

Altri sintomi che possono indicare la necessità di una regolazione o di un controllo più approfondito includono:

• Pedale del freno spugnoso o che affonda troppo: Indica una possibile perdita di efficienza dovuta a ganasce non correttamente regolate o a problemi nell'impianto idraulico.
• Freno a mano che non tiene o richiede troppa corsa: Segnala un'usura eccessiva delle ganasce o una regolazione inadeguata del meccanismo del freno a mano.
• Rumori anomali durante la frenata o la marcia: Oltre al "TAC", possono manifestarsi cigolii, stridori o altri suoni che indicano un attrito non corretto o la presenza di detriti.
• Tiraggio del veicolo da un lato durante la frenata: Può essere sintomo di un'usura disomogenea delle ganasce o di un problema a un singolo freno.

Procedura di Regolazione delle Ganasce Posteriori

La regolazione delle ganasce posteriori su un Fiat Doblo, come su molti altri veicoli con freni a tamburo, coinvolge principalmente il meccanismo di autoregolazione e, in alcuni casi, una regolazione manuale.

Fase 1: Preparazione e Sicurezza

Prima di iniziare qualsiasi lavoro sui freni, è fondamentale garantire la sicurezza.

1. Parcheggiare il veicolo su una superficie piana e stabile.
2. Inserire il freno a mano e bloccare le ruote anteriori con cunei o mattoni per evitare che il veicolo si muova.
3. Allentare leggermente i dadi delle ruote posteriori se si intende rimuoverle.
4. Sollevare la parte posteriore del veicolo utilizzando un cric adeguato e posizionare dei cavalletti di sicurezza sotto il telaio.
5. Rimuovere le ruote posteriori.

Fase 2: Accesso alle Ganasce e al Meccanismo di Regolazione

1. Rimuovere i tamburi dei freni. In alcuni casi, potrebbero essere fissati da viti o richiedere un leggero colpo con un martello di gomma per essere staccati.

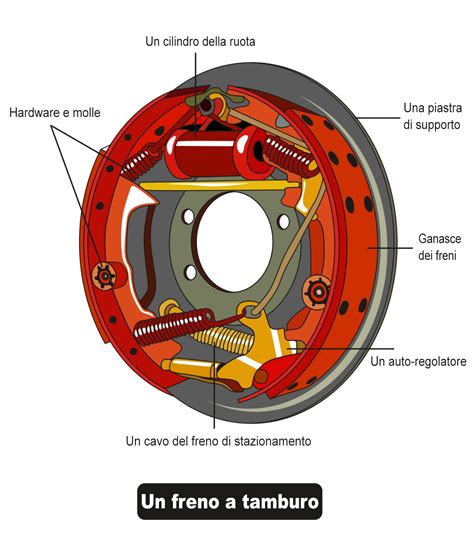

2. Osservare il meccanismo interno. Si notano le ganasce, i cilindretti dei freni, il piatto portaganasce e il meccanismo di autoregolazione. Quest'ultimo è solitamente costituito da una leva che agisce su una rotella filettata.

Fase 3: Regolazione Manuale (Se Necessario)

In assenza di problemi specifici, il sistema di autoregolazione dovrebbe mantenere le ganasce nella posizione corretta. Tuttavia, in caso di rumori o di un pedale del freno troppo basso, potrebbe essere necessaria una regolazione manuale.

1. Allentare il freno a mano dal suo registro. Questo si trova solitamente nell'abitacolo, sotto la console centrale o vicino alla leva del cambio.
2. Identificare il meccanismo di autoregolazione. Si tratta di una rotella dentata collegata a una leva.
3. Azionare il registro del freno a mano per far sì che le ganasce si avvicinino al tamburo.
4. Con uno strumento adatto (cacciavite o leva), far girare la rotella del registro. La direzione di rotazione determinerà se le ganasce si avvicineranno (apertura) o si allontaneranno (chiusura) dal tamburo. L'obiettivo è quello di far sì che le ganasce tocchino leggermente la superficie interna del tamburo.
5. Rimontare il tamburo. Assicurarsi che scorra liberamente senza attriti eccessivi. Se oppone resistenza, potrebbe essere necessario allentare leggermente la regolazione.
6. Rimontare le ruote e abbassare il veicolo.
7. Pompare il pedale del freno più volte (con il motore spento) per far sì che i cilindretti spingano le ganasce contro il tamburo e attivino il sistema di autoregolazione.
8. Testare il freno a mano. Dovrebbe richiedere un numero di scatti ragionevole (generalmente 4-5) per bloccare saldamente il veicolo.
9. Effettuare un breve test di guida e, se necessario, regolare nuovamente il freno a mano dopo aver percorso qualche decina di chilometri, poiché i componenti potrebbero assestarsi.

Fase 4: Azionamento dell'Autoregolazione

Dopo aver effettuato una regolazione manuale o aver installato nuove ganasce, è importante permettere al sistema di autoregolazione di fare il suo lavoro.

1. Mettere in moto il veicolo.
2. Pompare il pedale del freno alcune volte. Questo movimento fa sì che la leva dell'autoregolatore entri in contatto con la rotella dentata, avanzandola e avvicinando le ganasce al tamburo.
3. Effettuare un test di guida a bassa velocità.

Affrontare il Problema del "TAC" Continuo

Il rumore di "TAC" continuo, avvertito in frenata a bassa velocità e che cessa al rilascio del pedale, può essere fonte di preoccupazione. Sebbene non si riscontrino anomalie visibili dopo aver smontato i tamburi, ci sono diverse cause possibili:

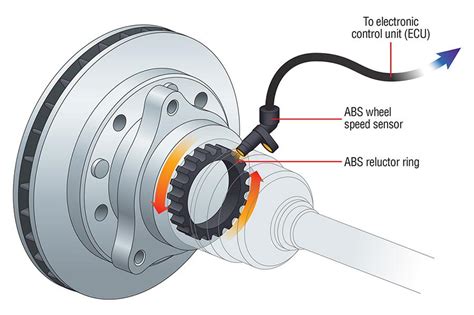

• Usura dei sensori ABS e dell'anello sull'assale: Come notato da alcuni utenti, sensori ABS consumati o anelli sull'assale danneggiati possono causare interferenze e rumori, specialmente a basse velocità quando il sistema ABS potrebbe tentare di intervenire o interpretare erratamente i segnali. La sostituzione di questi componenti, insieme ai cuscinetti delle ruote, potrebbe risolvere il problema.
• Regolazione automatica non ottimale: Se il meccanismo di autoregolazione non funziona correttamente, le ganasce potrebbero non essere posizionate in modo ottimale, causando un leggero gioco che si manifesta con il rumore in frenata.
• Usura del cuscinetto ruota: Anche se i cuscinetti sembrano a posto, un'usura anche minima può causare un leggero gioco nell'asse ruota, che si traduce in un movimento anomalo delle ganasce durante la frenata. La durata di 220.000 km suggerisce che una sostituzione preventiva potrebbe essere una buona idea.

Verifica del Cuscinetto Ruota e Coppia di Serraggio:

Un punto cruciale nella manutenzione dei freni posteriori riguarda il cuscinetto ruota. Un cuscinetto usurato può causare un allineamento errato tra ganasce e tamburo. La coppia di serraggio del dado che fissa il cuscinetto ruota è molto importante. Sebbene non sia specificato per il Fiat Doblo nei dati forniti, per veicoli simili la coppia può essere elevata (nell'ordine dei 280 Nm, come indicato per una Punto). È fondamentale consultare il manuale di officina specifico per il Fiat Doblo per ottenere il valore esatto della coppia di serraggio. Un serraggio non corretto può compromettere la durata del cuscinetto e l'efficacia dei freni.

Prova a Tamburo Smontato:

Una prova diagnostica suggerita è quella di smontare il tamburo e far premere il pedale del freno (solo un paio di volte per evitare di far uscire i pistoncini) per osservare il movimento delle ganasce e verificare se il rumore si manifesta anche in assenza del tamburo. Successivamente, è necessario arretrare la regolazione automatica per reinserire le ganasce prima di rimontare il tamburo.

Consigli per una Manutenzione Preventiva

• Ispezione Regolare: Controllare periodicamente lo stato delle ganasce, dei tamburi e dei cilindretti durante i tagliandi o quando si effettuano lavori su altre parti del veicolo.
• Pulizia: Mantenere pulita la zona dei freni da polvere e detriti.
• Sostituzione Componenti: Quando si sostituiscono tamburi o ganasce, è buona norma sostituire anche i cilindretti dei freni, specialmente se hanno molti chilometri, per evitare future perdite.
• Utilizzo di Ricambi di Qualità: Optare per ricambi di marche affidabili per garantire prestazioni e durata ottimali.

Affrontare la regolazione delle ganasce posteriori del Fiat Doblo richiede attenzione e precisione. Seguendo questi passaggi e prestando attenzione ai segnali che il veicolo invia, è possibile mantenere il sistema frenante in perfette condizioni operative, garantendo sicurezza e affidabilità su strada. In caso di dubbi o se il problema persiste, è sempre consigliabile rivolgersi a un meccanico qualificato.
