Regolazione della Geometria dello Sterzo Ackermann: Dalla Teoria all'Applicazione Pratica

La geometria dello sterzo di un veicolo è un elemento fondamentale che influenza profondamente la sua dinamica di guida, l'inserimento in curva e la stabilità. Tra i parametri più critici, l'angolo di Ackermann, o angolo di Jeantaud, riveste un ruolo di primaria importanza, sebbene sia spesso meno discusso rispetto a camber o convergenza. Questo valore determina la variazione degli angoli di sterzata tra le ruote anteriori durante la percorrenza di una curva, garantendo una traiettoria fluida e riducendo l'usura dei pneumatici.

Il Principio di Ackermann: Una Necessità Cinematica

La Differenza di Traiettoria in Curva

Durante una curva, la ruota anteriore interna deve assumere un'inclinazione diversa da quella esterna, poiché le due ruote percorrono traiettorie con raggi di curva differenti. La ruota esterna alla curva descrive un arco di raggio maggiore, mentre quella interna percorre un arco di raggio minore. Per evitare che la ruota interna "strisci trasversalmente" sull'asfalto, consumandosi precocemente e compromettendo l'efficienza della sterzata, è essenziale che il sistema di sterzatura preveda un diverso angolo di sterzo tra le due ruote.

Il quadrilatero di Ackermann è il sistema di leve che collega tra loro le ruote anteriori, consentendo loro di sterzare non parallelamente, ma nel modo più corretto per mantenere una traiettoria curvilinea. L'angolo medio tra i due angoli di sterzo è detto angolo di Ackermann e numericamente corrisponde all'angolo la cui tangente vale il rapporto tra il passo del veicolo e il raggio della sterzata. In un caso ideale, se le ruote anteriori fossero perfettamente parallele tra di loro, non si verrebbe mai a creare un unico centro di rotazione durante la percorrenza di una curva, in quanto i loro assi rimarrebbero a loro volta paralleli tra di loro senza alcun punto in comune. L'angolo di Ackermann serve proprio a compensare la differente linea percorsa dalle ruote, facendo sì che al girare del volante queste sterzino in maniera non lineare, determinando così il centro di rotazione teorico comune ai due pneumatici anteriori in cui i loro assi e l'asse dell'assale posteriore si intersecano.

L'Origine del Nome e Sviluppi Storici

Curiosamente, il nome "Ackermann" non è quello dell'inventore del principio, ma dell'agente che depositò il brevetto nel 1818. L'applicazione di questo principio è diventata uno standard nella progettazione di automobili e altri veicoli a motore sin dai primi tricicli della fine del XIX secolo. Recentemente, il dibattito sull'angolo di Ackermann è tornato in auge tra gli appassionati di Formula 1, in seguito all'introduzione del sistema DAS (Dual Axis Steering System) da parte del team Mercedes durante i test pre-stagionali del 2020. Tale innovazione consentirebbe di variare la geometria di sterzo delle ruote anteriori in movimento, sfruttando lo spostamento assiale del volante, operato dal pilota.

Implementazione e Approssimazioni del Sistema Ackermann

Cinematismo Ideale e Soluzioni Pratiche

L'unico cinematismo di sterzo in grado di rispettare perfettamente la condizione di sterzata ideale per ogni angolo è il cinematismo di Bourlet, che però risulta di complessa realizzazione e richiederebbe una manutenzione costante. Per questo motivo, si utilizzano comunemente le soluzioni di Jeantaud o di Panhard, che approssimano in modo molto buono la sterzata teorica di Ackermann e non necessitano di particolari accorgimenti per la manutenzione, essendo realizzati con soli due snodi sferici. Questi schemi di tiranteria sono progettati in modo che l'asse degli snodi sterzo-ruote non sia parallelo alla direzione di marcia, il che comporta che sterzando, la ruota interna sterzerà di più.

La distanza "L" tra i punti di attacco dei braccetti dello sterzo è un parametro chiave: più la distanza "L" è piccola, maggiore sarà l'effetto Ackermann delle due ruote. Solitamente si raffigura l'andamento dell'errore teorico, in funzione dell'angolo di sterzo, rispetto alla sterzata cinematicamente corretta, attraverso un grafico che visualizza l'errore teorico al variare dell'angolo di sterzo, per differenti valori di "L".

La Geometria di Ackermann in Dettaglio

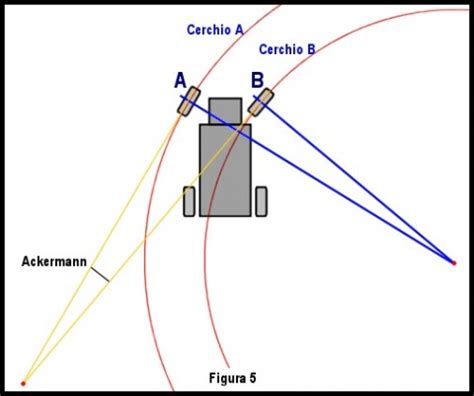

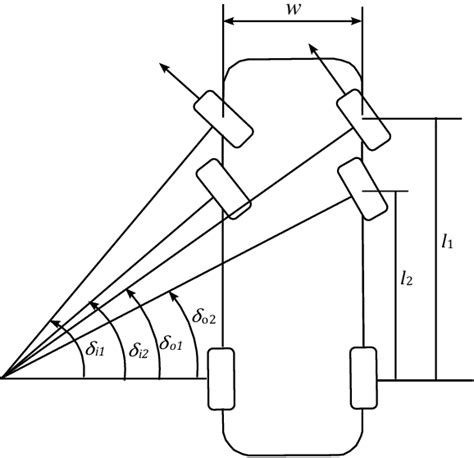

La geometria di Ackermann assicura che ogni ruota anteriore di un veicolo giri con l'angolo corretto durante una curva. Il principio fisico è semplice: durante la percorrenza di una curva, la ruota esterna descrive un cerchio a raggio maggiore rispetto alla ruota interna. Di conseguenza, per evitare trascinamenti e garantire una traiettoria pulita, la ruota interna deve essere inclinata con un angolo superiore. In una configurazione Ackermann, la geometria della tiranteria dello sterzo è tale che le ruote puntano sempre verso il centro del cerchio di sterzata, migliorando il tracciamento in curva.

Questo è reso possibile grazie alla presenza di fuselli anteriori realizzati con un braccetto orientato verso l'interno del telaio, alle cui estremità si trovano i fori a cui si agganciano i braccetti dello sterzo. In questo modo, si realizza un sistema in cui la distanza fra gli assi di rotazione dei fuselli è superiore rispetto a quella tra i punti di attacco dei braccetti dello sterzo con i braccetti dei fuselli stessi. Tuttavia, per dare maggiore progressione a tale angolo, che corrisponde alla variazione media dei due angoli di sterzata delle ruote anteriori, i braccetti dello sterzo vengono collegati a due punti distinti sulla piastra di sterzo.

Effetti Sulla Guida e Implicazioni Pratiche

Sottosterzo e Inserimento in Curva

La gestione dell'angolo di Ackermann cambia il "carattere" dell'auto:

• Ackermann Nullo: La ruota interna risulta "poco" sterzata rispetto alla traiettoria ideale, portando a una tendenza marcata al sottosterzo. Se si mantenesse lo stesso angolo di deriva (αd = αs), la ruota interna risulterebbe più impegnata in aderenza di quella esterna, raggiungendo prima il valore limite del coefficiente di aderenza. Questo può portare a usura delle gomme e perdita di prestazioni.
• Ackermann Amplificato (Pro-Ackermann): Sterzando maggiormente la ruota interna, si ottengono benefici immediati sia nei primissimi istanti di inserimento in curva, sia nella riduzione del sottosterzo a centro curva. Questo effetto si tende a esasperare anche sensibilmente oltre i valori cinematici quando la ruota interna contribuisce molto all'aderenza complessiva, come spesso accade nelle auto da corsa e in Formula 1.

L'Angolo di Ackermann nelle Auto Stradali e da Corsa

Nelle moderne sportive a trazione anteriore, le case costruttrici tendono a ridurre quasi a zero l'angolo di Ackermann. Lo scopo è mantenere quel sottosterzo congenito che è considerato una condizione di sicurezza per l'utente medio, rendendo la vettura più prevedibile in situazioni limite.

Nella guida sportiva, invece, il sottosterzo è il nemico numero uno. Intervenire sulla posizione e l'angolo dei braccetti per introdurre un adeguato effetto Ackermann può trasformare l'auto, rendendola molto più efficace e reattiva in inserimento. Nelle auto da corsa, l'angolo di Ackermann è molto variabile in funzione dell'assetto e della tipologia di tracciato che si affronta. Addirittura, in alcune configurazioni da corsa, l'angolo di Ackermann può essere quasi nullo o addirittura negativo (anti-Ackermann) per ragioni di guidabilità, poiché la sterzata presa dall'auto risulta dall'angolo di sterzo, più l'angolo di deriva delle gomme posteriori, meno quello delle gomme anteriori. Le ruote esterne, essendo più caricate, avranno più deriva di quelle interne. In questi casi, un Ackermann ridotto può migliorare il bilanciamento e la stabilità in curva.

Errori Comuni e Metodi di Individuazione

Molti appassionati commettono l'errore di cercare l'angolo ideale agendo solo sulla convergenza aperta o ignorando il tipo di pneumatico. Gomme con fianchi molto rigidi reagiscono diversamente a variazioni importanti di Ackermann rispetto a coperture più stradali.

Per individuare il corretto angolo di Ackermann senza stravolgere subito la meccanica, il consiglio è procedere per gradi: iniziare aprendo progressivamente la convergenza anteriore. Se l'angolo è insufficiente, l'auto tenderà a "scivolare" verso l'esterno della curva (sottosterzo). Raramente, sulla maggior parte delle auto di serie, l'angolo è fisso.

Regolazione Pratica dell'Angolo di Ackermann

Il calcolo teorico dell'angolo di Ackermann è dato da una formula che lega la dimensione della carreggiata anteriore (X) e il passo del veicolo (Y) ai due angoli delle ruote anteriori (alfa e beta) legate all'asse dei fuselli anteriori. A livello pratico, invece, l'angolo di Ackermann può essere modificato intervenendo sull'inclinazione dei braccetti di sterzo, sulla posizione del braccetto al fusello in tutti quei kart con diversi fori di attacco, oppure sulla convergenza delle gomme.

Interventi sulla Colonna di Sterzo e sui Fuselli

Intervenendo direttamente sulla colonna di sterzo, l'aumento dell'angolo di Ackermann si otterrà spostando i braccetti di sterzo sui fori più bassi della piastra, mentre una sua diminuzione potrà verificarsi spostandoli sui fori più alti. Su quei telai che presentano un posizionamento variabile di questi braccetti sui fuselli, l'Ackermann potrà essere aumentato spostando i loro attacchi sui fori più interni: ciò permetterà un miglioramento del grip e della precisione all'avantreno nelle curve più strette.

Relazione con la Convergenza e l'Incidenza

La convergenza (toe-in) o divergenza (toe-out) delle ruote anteriori è un altro parametro strettamente legato all'Ackermann. Aumentare l'angolo di Ackermann, cioè far sì che la gomma interna a una curva compia una traiettoria più stretta di quella effettuata da quella esterna, permette di ottenere un avantreno molto reattivo durante le manovre di sterzata, con un volante molto veloce da utilizzare. Se le ruote anteriori sono convergenti, si ha sostanzialmente lo stesso effetto stabilizzante; ciò può essere comodo per controllare le accelerazioni, ma farà perdere direzionalità all'anteriore: l'inserimento in curva sarà assai meno aggressivo. Al contrario, la divergenza (toe-out) all'anteriore aumenta la prontezza di reazione della macchina. Le forze opposte, per piccole che siano normalmente, eliminano tutti i giochi della sospensione, e pre-caricano lateralmente i pneumatici, deformandone leggermente la carcassa. Ciò consente alla macchina di reagire più prontamente. Lo svantaggio di un angolo accentuato di convergenza o divergenza sta soprattutto nello spreco di energia (quindi perdita di velocità): all'aumentare dell'angolo cresce lo slittamento dei pneumatici con l'asfalto, quindi, quanto maggiore è il grip della pista, tanto maggiore sarà la perdita. Inoltre, se l'angolazione delle ruote è pronunciata, saranno altrettanto ampi gli angoli di slittamento, con conseguente diminuzione della tenuta di strada persino in rettifilo. I valori normalmente utilizzati vanno da -1.5 a +1.5 gradi all'anteriore, più di così darebbe luogo a comportamenti strani, mentre al posteriore è comune utilizzare da 0 a 3.5 gradi di convergenza, qualcosa meno per le macchine on-road.

L'angolo di incidenza, o caster, è un altro fattore che interagisce con l'Ackermann. Un angolo di incidenza non nullo causerà un eccesso di campanatura delle ruote anteriori quando vengono sterzate, facendo alzare l'avantreno. È questo innalzamento che dà alle ruote anteriori la tendenza a raddrizzarsi spontaneamente quando non si applica forza allo sterzo: con le ruote dritte il telaio sta all'altezza minima da terra, mentre per sterzare bisogna applicare della forza, per alzare l'avantreno. Al venir meno dell'azione sterzante, la forza di gravità riporterà le ruote nella posizione originale. Questo effetto è tanto più pronunciato, quanto più la macchina è pesante e l'angolo di incidenza è pronunciato. Inoltre, al crescere dell'angolo di incidenza, cresce la differenza di campanatura tra le ruote quando vengono sterzate. Un angolo di incidenza pronunciato aumenterà la direzionalità all'inserimento in curva e nei curvoni veloci, in cui l'inclinazione del telaio è più pronunciata. Un angolo di incidenza poco pronunciato, invece, migliorerà la direzionalità nelle curve lente e ammorbidirà l'inserimento in curva. Si noti che l'angolo di incidenza non è sempre costante: nelle macchine con sospensioni a trapezio, in cui il braccio superiore non è parallelo al triangolo inferiore, l'incidenza varierà con il movimento della sospensione. Se il triangolo inferiore ha un'inclinazione orizzontale minore rispetto al braccio superiore, l'angolo di incidenza diminuirà con la compressione della sospensione, ad esempio in curva o in frenata. Questo effetto è detto "incidenza reattiva".

L'Ackermann nelle Cargo Bike: Un Caso Speciale

Anche nelle cargo bike, in particolare i modelli a tre ruote a caricamento frontale, la geometria di Ackermann è fondamentale per la sicurezza in curva, la riduzione dell'usura dei pneumatici e una sensazione di guida naturale. Questi veicoli sono più lunghi e pesanti rispetto alle biciclette standard, trasportano carichi sostanziali nella parte anteriore e spesso devono affrontare curve strette in aree urbane. In assenza di una corretta geometria dello sterzo, questi fattori possono provocare scarsa efficienza di rotazione, aumento dell'usura dei pneumatici e dei componenti del sollevatore anteriore, e momenti di ribaltamento pericolosi a causa di una distribuzione impropria del carico durante le curve.

In un tipico trike da carico a due ruote anteriori, lo sterzo di Ackermann viene implementato progettando il sistema di bracci dello sterzo e tiranti del leveraggio in modo che le due ruote ruotino con angoli leggermente diversi durante la rotazione. Questo riduce lo sfregamento dei pneumatici, rende le curve più scorrevoli e diminuisce lo sforzo di sterzata, aumentando la stabilità del carico e la prevedibilità del comportamento di svolta.

I vantaggi pratici dello sterzo Ackermann per i ciclisti di biciclette da carico includono:

1. Riduzione dell'usura dei pneumatici: Poiché ogni ruota anteriore gira con un angolo ottimale, la forza laterale in curva è minore, con conseguente riduzione dell'attrito e maggiore durata degli pneumatici.
2. Comportamento di svolta più prevedibile: La bici è stabile e si muove in modo naturale in curva, anche quando è molto carica, il che è fondamentale per la sicurezza.
3. Riduzione dello sforzo di sterzata: Poiché le ruote non lottano contro lo sfregamento dei pneumatici, il pilota avverte una minore resistenza, soprattutto nelle manovre lente come i parcheggi o le inversioni a U strette.
4. Stabilità del carico: Riducendo i bruschi cambi di direzione o gli sbandamenti nelle curve strette, il meccanismo aiuta a mantenere il baricentro, evitando situazioni di ribaltamento.

Nonostante i chiari vantaggi, l'implementazione dell'Ackermann nelle cargo bike presenta delle sfide, come i vincoli di spazio per i tiranti e i bracci dello sterzo, la necessità di una geometria personalizzata per ogni modello di cargo trike (interasse, carreggiata, dimensioni del cassone) e la richiesta di una produzione di precisione, poiché piccole deviazioni negli angoli di rotazione o nella lunghezza del leveraggio possono causare una geometria inefficace.

Altri Elementi dell'Assetto e Loro Interazione

Per una comprensione completa della dinamica del veicolo, è fondamentale considerare come l'angolo di Ackermann interagisce con altri parametri dell'assetto, come le molle e gli ammortizzatori.

Molle

La durezza delle molle influenza praticamente tutto: reazione alle asperità del terreno, rigidità al rollio e al beccheggio. In generale, una molla più rigida diminuisce il grip della ruota corrispondente, mentre una molla più morbida l'aumenta. Ciò accade perché le molle contrastano il trasferimento di peso (sia longitudinalmente che trasversalmente) e, a parità di sterzata, accelerazione o frenata, una molla più rigida subirà una compressione minore, con conseguente minor movimento del telaio e quindi minor trasferimento di peso. Al contrario, una molla più morbida subirà un accorciamento maggiore e quindi provocherà un maggior spostamento di peso. Se la strada presenta una serie di piccole asperità ravvicinate fra loro, molle rigide faranno saltellare la macchina, con danno per la tenuta di strada, quindi bisognerà utilizzare delle molle più morbide per mantenere i pneumatici a contatto del terreno. Nelle molle progressive, invece, la costante elastica non è costante ma aumenta all'aumentare della compressione della molla, il che permette a una molla di avere un comportamento "morbido" all'inizio per poi diventare "rigido" con l'aumentare della sua compressione (questo può accadere perché varia il diametro del filo d'acciaio oppure il passo ed il diametro d'avvolgimento). Ad esempio, una macchina con molle morbide non solo presenterà un accentuato rollio nelle curve veloci, ma abbasserà anche molto il muso nelle staccate violente e lo alzerà molto nelle accelerazioni. Ciò è dovuto al fatto che le molle devono compensare i momenti che si creano (dovuti al rollio ed al beccheggio) e molle morbide devono essere compresse parecchio per resistere a una data forza.

Ammortizzatori

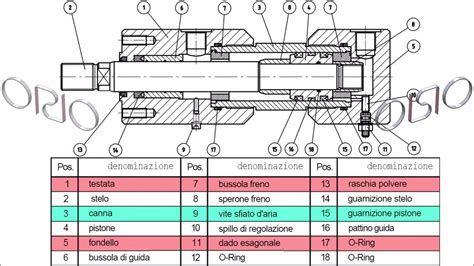

La maggior parte degli ammortizzatori è di tipo telescopico, costituito da un cilindro sigillato, pieno d'olio, che contiene un pistone collegato a un'asta. L'ammortizzatore dovrebbe sempre essere regolato in funzione della durezza della molla: non bisogna mai abbinare un ammortizzatore molto morbido a una molla molto rigida o un ammortizzatore molto duro a una molla molto morbida. È importante notare che l'ammortizzatore influenza solo la velocità con cui avvengono i movimenti di beccheggio e di rollio e non la loro entità. Quindi, se si vuole che una macchina presenti meno rollio, sarà necessario intervenire sulle barre anti-rollio o sulle molle, ma non sugli ammortizzatori. Ciò che si può regolare con l'ammortizzatore è la velocità con cui la sospensione riprende la posizione di partenza: se una macchina con molle morbide ma ammortizzatori duri viene schiacciata verso il basso, ritornerà nella posizione originale molto lentamente perché gli ammortizzatori freneranno molto la forza della molla, mentre una macchina con molle rigide ed ammortizzatori morbidi si comporterà nel modo opposto, ovvero riprenderà molto velocemente la posizione originale. Una macchina con molle morbide e ammortizzatori duri mostrerà la tendenza a voler continuare a curvare quando si raddrizza lo sterzo, e tenderà a voler andare dritta quando si comincia a sterzare; avrà un comportamento in generale poco reattivo ma molto dolce. D'altro canto, invece, una macchina con molle rigide e ammortizzatori morbidi sarà molto reattiva: seguirà velocemente e aggressivamente la volontà del pilota ma in modo più nervoso. L'effetto sulla guida sarà lo stesso nei passaggi a bassa velocità (velocità del pistone rispetto al cilindro dell'ammortizzatore, e non della velocità della macchina), come nelle curve lente e su irregolarità a bassa frequenza.
