La Toyota Aygo, un veicolo compatto e agile, ha visto la sua prima generazione prodotta continuativamente dal 2005 al 2014, con due aggiornamenti significativi nel corso di questo decennio. Durante questo periodo, il modello ha mantenuto una configurazione tecnica relativamente coerente per quanto riguarda la gestione dei sistemi fondamentali, inclusi quelli relativi all'alimentazione del carburante. Comprendere la posizione e il ruolo del relè della pompa del carburante è cruciale per la diagnosi e la risoluzione di problemi legati all'avviamento del veicolo o all'erogazione del carburante.
Il Ruolo del Relè Pompa Carburante
Il relè della pompa del carburante è un componente elettromeccanico fondamentale che agisce come un interruttore controllato elettricamente. La sua funzione principale è quella di ricevere un segnale a bassa corrente dalla centralina elettronica del motore (ECU) e, in risposta, attivare un circuito a corrente più elevata che alimenta la pompa del carburante. Questo meccanismo garantisce che la pompa del carburante riceva la giusta quantità di energia solo quando necessario, prevenendo un funzionamento continuo che potrebbe portarla a un'usura prematura o a un consumo energetico inutile. Senza un relè funzionante, la pompa del carburante non riceverebbe l'alimentazione necessaria per inviare il carburante dal serbatoio al motore, impedendo l'avviamento o causando lo spegnimento del veicolo durante la marcia.
Posizione Generale dei Blocchi Relè nella Toyota Aygo di Prima Generazione
Nella Toyota Aygo di prima generazione, la ricerca di specifici relè, inclusi quelli della pompa del carburante, richiede la conoscenza della disposizione dei vari blocchi relè e fusibili. Nel materiale a nostra disposizione, vengono fornite informazioni dettagliate sulla posizione delle centraline elettroniche, una descrizione dei fusibili e dei relè della Toyota Aygo 1, corredate da schemi a blocchi ed esempi fotografici della loro esecuzione.
È importante notare che la posizione esatta dei relè può variare leggermente a seconda della configurazione del veicolo (ad esempio, guida a destra - RHD o guida a sinistra - LHD) e dell'anno di produzione, sebbene le modifiche siano generalmente minime all'interno della stessa generazione. Per accedere a questi componenti, è spesso necessario rimuovere coperture protettive. Ad esempio, per rimuovere una specifica copertura protettiva, potrebbe essere necessario svitare 3 viti, un dettaglio che sottolinea la necessità di strumenti adeguati e una certa manualità.
Toyota Aygo Fuse Box Location Interior
Ubicazione Specifica del Relè Pompa Carburante nella Toyota Aygo
All'interno della Toyota Aygo di prima generazione, il relè della pompa del carburante non è sempre immediatamente identificabile come un componente singolo e isolato. Piuttosto, è integrato in uno dei vari blocchi relè distribuiti nel veicolo. Il "Blocco relè n." e il "Blocco relè n. RHD" sono indicazioni di posizioni dove questi componenti possono essere raggruppati.
Solitamente, nella Toyota Aygo, uno dei principali punti di controllo per il relè della pompa del carburante è situato nel vano motore o sotto il cruscotto, sul lato passeggero.
Vano Motore
Nel vano motore, si trova generalmente una scatola dei fusibili e relè principale. Questa scatola, spesso identificata da simboli che ne indicano la funzione, contiene relè che gestiscono sistemi critici del motore, tra cui l'iniezione del carburante e la pompa stessa. All'interno di questa scatola, il relè della pompa del carburante è solitamente etichettato con un simbolo che rappresenta una pompa o con una dicitura come "FUEL PUMP" o "FP". È fondamentale consultare lo schema elettrico specifico del proprio modello di Aygo, spesso presente sul coperchio interno della scatola stessa o nel manuale d'uso del veicolo, per individuare con precisione il relè corretto.
Abitacolo (Sotto il Cruscotto)
Un altro possibile raggruppamento di relè si trova all'interno dell'abitacolo, tipicamente sotto il cruscotto, sul lato passeggero. Questa posizione è comune per i relè che controllano sistemi meno direttamente legati al motore, ma che possono comunque influenzare il suo funzionamento, come ad esempio i sistemi di accensione o alcune logiche di controllo dell'ECU che a loro volta influenzano l'attivazione del relè della pompa. Anche in questo caso, la consultazione del manuale d'uso o di uno schema elettrico dettagliato è indispensabile per un'identificazione accurata.
Diagnosi di un Relè Pompa Carburante Difettoso
Un relè della pompa del carburante difettoso può manifestarsi in diversi modi. I sintomi più comuni includono:
- Il motore non si avvia: Se il relè non attiva la pompa, il carburante non raggiungerà il motore, impedendone l'accensione.
- Difficoltà all'avviamento: Un relè che funziona in modo intermittente può causare problemi occasionali all'avviamento.
- Il motore si spegne improvvisamente: Durante la marcia, se il relè smette di funzionare, la pompa si disattiva e il motore si spegne per mancanza di carburante.
- Rumore della pompa del carburante assente: Normalmente, all'accensione del quadro, si dovrebbe sentire un breve ronzio provenire dal serbatoio, indicativo del funzionamento della pompa. L'assenza di questo rumore è un forte indicatore di un problema al relè o alla pompa stessa.
Per diagnosticare un relè difettoso, si possono eseguire diversi test:
- Test di ascolto: Con il quadro acceso, ascoltare se si sente il ronzio della pompa provenire dal serbatoio.
- Test di sostituzione: Il metodo più semplice è sostituire il relè sospetto con uno funzionante, preferibilmente un relè identico che controlla un sistema meno critico (come i fari, se di uguale tipologia) per verificare se il problema si risolve.

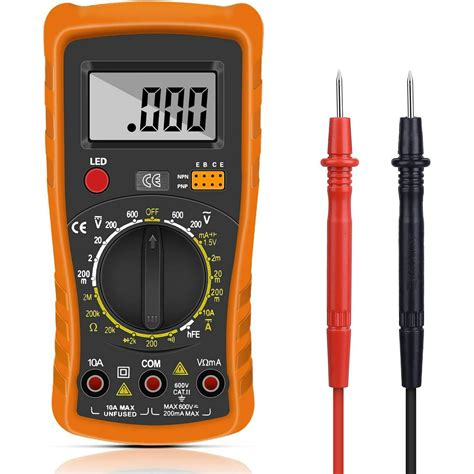

- Test del multimetro: Utilizzando un multimetro, è possibile verificare la continuità del relè e la presenza di tensione ai suoi terminali quando dovrebbe essere attivato. Questo richiede una conoscenza più approfondita degli schemi elettrici e delle procedure di test.
Manutenzione e Sostituzione
La sostituzione del relè della pompa del carburante è generalmente un'operazione semplice che può essere eseguita anche da meccanici meno esperti o appassionati di fai da te, a patto di aver individuato correttamente il componente. È fondamentale assicurarsi che il relè di ricambio sia identico a quello originale in termini di specifiche elettriche e configurazione dei pin. L'uso di un relè non conforme potrebbe causare danni al sistema elettrico del veicolo o alla pompa del carburante stessa.
Prima di qualsiasi intervento sui componenti elettrici, è sempre consigliabile scollegare il terminale negativo della batteria per prevenire cortocircuiti o shock elettrici. Una volta identificato il relè, di solito è sufficiente estrarlo dalla sua sede tirandolo con attenzione, prestando attenzione a non danneggiare i terminali. L'installazione del nuovo relè avviene inserendolo nella stessa sede fino a sentire un clic, che ne indica il corretto posizionamento.
Considerazioni Ulteriori per la Toyota Aygo
È importante ribadire che, nel corso degli anni di produzione della prima generazione (2005-2014), sebbene il modello sia stato aggiornato 2 volte, le modifiche ai sistemi elettrici fondamentali, come la posizione del relè della pompa del carburante, non sono state radicali. Tuttavia, la consultazione del manuale specifico per l'anno e il modello esatto del proprio veicolo rimane la prassi migliore per garantire accuratezza nelle informazioni. Le indicazioni come "Blocco relè n." e "Blocco relè n. RHD" suggeriscono che la documentazione fornita per la Toyota Aygo 1, con schemi a blocchi ed esempi fotografici, è una risorsa preziosa per qualsiasi intervento. Le informazioni relative alla rimozione della copertura protettiva, che richiede di svitare 3 viti, evidenziano l'importanza di procedere con cautela e con gli strumenti appropriati per evitare danni. La comprensione della struttura del veicolo e la capacità di interpretare gli schemi elettrici sono competenze che migliorano notevolmente l'efficacia della diagnosi e della riparazione, anche per un componente apparentemente semplice come un relè.
