Il Corpo Farfallato del Motore Renault E7F: Funzionamento, Manutenzione e Soluzione ai Problemi

All’interno dei propulsori si trova un componente spesso sottovalutato ma essenziale: il corpo farfallato. Questa parte meccanica, cruciale per il corretto funzionamento del motore, regola la quantità d’aria che entra nello stesso, influenzando direttamente la combustione e, di conseguenza, le prestazioni del veicolo. Per i possessori di veicoli equipaggiati con il motore Renault E7F, comprendere il ruolo e la manutenzione di questo componente è fondamentale per garantire longevità e performance ottimali. Mantenere pulito questo componente non solo migliora le performance, ma contribuisce anche a una maggiore efficienza del carburante e a una riduzione delle emissioni inquinanti.

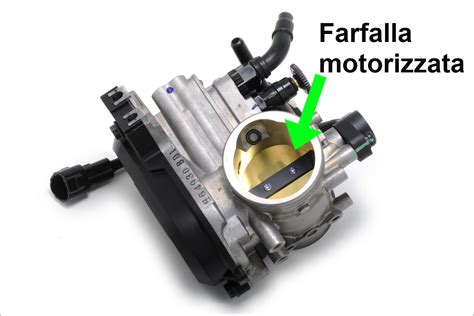

Cos'è e Dove si Trova il Corpo Farfallato nel Motore Renault E7F

Il corpo farfallato è un componente fondamentale nei motori a combustione interna, sia a benzina che Diesel, e svolge un ruolo cruciale nel determinare le prestazioni e il funzionamento della vettura. Specificamente per il motore Renault E7F, un propulsore a benzina di piccola cilindrata comune su modelli come la Clio o la Twingo, la sua funzione è di vitale importanza per la gestione del flusso d'aria. In parole semplici, agisce come un regolatore del flusso d’aria, simile a un rubinetto dell’acqua.

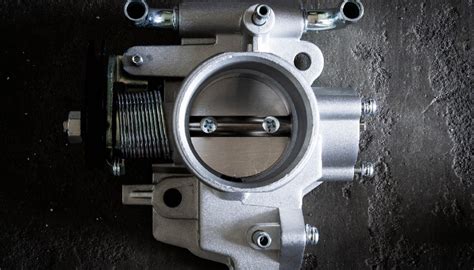

Si trova in ingresso al motore, posizionato strategicamente tra il filtro dell’aria e il collettore di aspirazione. Questa posizione gli permette di controllare con precisione la quantità di aria che può raggiungere i cilindri per la combustione. La sua configurazione nel motore E7F è tipica dei motori a iniezione multipoint, dove l'aria dosata viene poi miscelata con il carburante iniettato nei condotti del collettore o direttamente nella camera di combustione. Senza un flusso d'aria adeguato e ben controllato, il processo di combustione sarebbe irregolare e inefficiente, compromettendo seriamente le capacità del motore.

Principi di Funzionamento del Corpo Farfallato Moderno nel Contesto E7F

Il funzionamento è piuttosto semplice da un punto di vista concettuale, ma la sua implementazione nei motori moderni, inclusi quelli come il Renault E7F, è sofisticata. Al suo interno, il corpo farfallato contiene una valvola a farfalla, un disco che ruota attorno a un asse. Quando si preme il pedale dell’acceleratore, tale valvola si apre, permettendo all’aria di entrare nel motore in quantità proporzionale alla pressione esercitata sul pedale. Nei sistemi più datati, la valvola era collegata meccanicamente al pedale tramite un cavo. Tuttavia, nei motori moderni, il corpo farfallato è gestito elettronicamente, un sistema noto come "drive-by-wire".

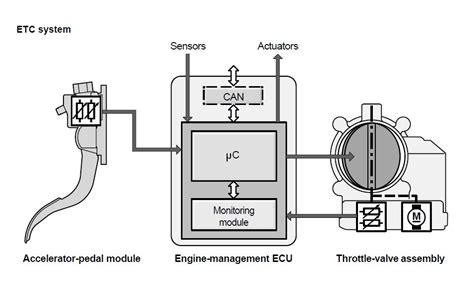

In un sistema elettronico, non c'è una connessione fisica diretta tra il pedale dell'acceleratore e la valvola a farfalla. Il pedale è invece dotato di un sensore di posizione che rileva la richiesta del conducente e invia un segnale elettrico alla centralina del motore (ECU). La centralina, a sua volta, elabora questo segnale e comanda un motorino elettrico (attuatore) integrato nel corpo farfallato che apre o chiude la valvola. Un sensore di posizione comunica alla centralina del motore (ECU) l’apertura della valvola, mentre altri sensori forniscono dati come la temperatura dell’aria aspirata (sensore IAT - Intake Air Temperature) e la pressione di aspirazione (sensore MAP - Manifold Absolute Pressure).

Questi dati aggiuntivi sono cruciali. Ad esempio, la temperatura dell'aria influenza la sua densità, e la ECU deve compensare per garantire la corretta miscela aria-carburante. La pressione nel collettore di aspirazione, d'altra parte, è un indicatore diretto del carico del motore. La centralina del motore utilizza tutte queste informazioni per calcolare la quantità precisa di carburante da iniettare e per regolare l'apertura del corpo farfallato, ottimizzando così la combustione in ogni condizione di guida. Questa gestione elettronica permette una maggiore precisione, una migliore risposta dell'acceleratore, un controllo più fine del minimo e una riduzione delle emissioni rispetto ai sistemi meccanici.

Impatto sulle Prestazioni, sull'Efficienza e sulle Emissioni

L’importanza del corpo farfallato non può essere sottovalutata, in quanto svolge un ruolo cruciale in vari aspetti delle prestazioni e dell’efficienza del motore, incluso il Renault E7F. Una delle sue funzioni primarie riguarda l'efficienza del motore: regola il flusso d’aria che entra nel motore. Questo è fondamentale per il processo di combustione, che richiede una miscela precisa di aria e carburante. Un equilibrio perfetto tra aria e carburante (il rapporto stechiometrico) è la chiave per massimizzare la potenza generata e minimizzare il consumo di carburante.

Se il corpo farfallato è sporco o ostruito, il flusso d’aria può essere limitato, causando una combustione inefficiente. Questo può portare a una serie di problemi, tra cui perdita di potenza e cattiva risposta dell’acceleratore, in quanto il motore non riceve abbastanza ossigeno per bruciare il carburante in modo efficace. Al contrario, un corpo farfallato pulito contribuisce a mantenere una miscela aria-carburante ottimale. Quando il flusso d’aria è regolato correttamente, la centralina elettronica del motore (ECU) può dosare con precisione la quantità di carburante da iniettare, garantendo che ogni goccia di carburante sia utilizzata al meglio.

Inoltre, un motore che funziona in modo inefficiente produce più emissioni nocive. Un corpo farfallato perfettamente funzionante e pulito aiuta a garantire una combustione completa, riducendo la produzione di monossido di carbonio (CO), idrocarburi incombusti (HC) e ossidi di azoto (NOx), contribuendo così a superare i test sulle emissioni e a rispettare le normative ambientali. Infine, gioca un ruolo critico nella regolazione del regime di minimo del motore. Una valvola a farfalla sporca o malfunzionante può impedire alla ECU di mantenere un regime di minimo stabile, portando a un'andatura irregolare, spegnimenti improvvisi o un minimo troppo alto. La sua integrità è quindi direttamente correlata alla fluidità di marcia e al comfort di guida.

Problemi Comuni, Sintomi e Codici Diagnostici Rilevanti

Come ogni componente meccanico ed elettronico, anche il corpo farfallato può manifestare problemi che ne compromettono il funzionamento. La maggior parte delle problematiche sono legate all'accumulo di sporco e depositi carboniosi, ma possono anche derivare da guasti elettronici o meccanici. Prestare attenzione ai segnali che indicano la necessità di pulizia o riparazione è cruciale. Questi includono un regime di minimo irregolare, dove il motore sembra "sussultare" o avere oscillazioni anomale al minimo; una risposta lenta dell’acceleratore, dove premere il pedale non si traduce immediatamente nell'accelerazione attesa; o una riduzione delle prestazioni del motore, manifestata da una mancanza di potenza o difficoltà a raggiungere velocità elevate.

Quando il corpo farfallato è sporco o ostruito, il flusso d’aria può essere limitato, causando una combustione inefficiente. Questo può portare a una serie di problemi, tra cui perdita di potenza e cattiva risposta dell’acceleratore, oltre a un aumento dei consumi di carburante e delle emissioni inquinanti. Anche problemi elettronici, come un sensore di posizione della farfalla (TPS) difettoso o un motorino attuatore bloccato, possono causare sintomi simili o impedire del tutto l'apertura o la chiusura della valvola.

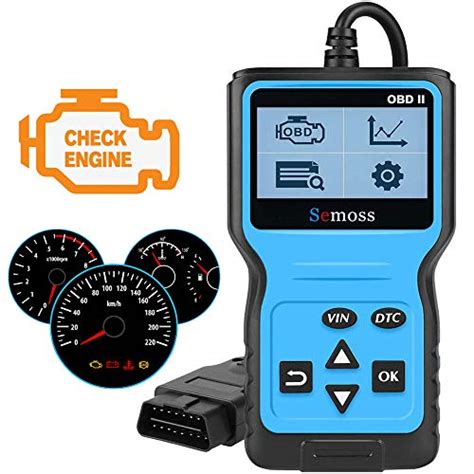

Per diagnosticare i problemi, i meccanici utilizzano scanner OBD-II che leggono i Codici Diagnostici di Guasto (DTC) memorizzati nella centralina. Sebbene molti codici siano generici, alcuni possono indirettamente puntare a un problema del corpo farfallato o ai sistemi ad esso correlati. Dalla lista fornita, è importante discernere i codici rilevanti da quelli che riguardano altri sistemi del veicolo.

Codici Diagnostici (DTC) con Potenziale Rilevanza Indiretta per il Corpo Farfallato (Motore Renault E7F):

• P2336 Cilindro n., P2337 Cilindro n., P2338 Cilindro n., P2339 Cilindro n., P2340 Cilindro n., P2341 Cilindro n., P2342 Cilindro n., P2343 Cilindro n., P2344 Cilindro n., P2345 Cilindro n., P2346 Cilindro n., P2347 Cilindro n.: Questi codici indicano problemi di accensione o misfire (mancata accensione) specifici per ciascun cilindro. Un corpo farfallato malfunzionante che causa una miscela aria/carburante scorretta o un flusso d'aria irregolare può contribuire a problemi di misfire su uno o più cilindri. Una combustione non ottimale, infatti, può essere la diretta conseguenza di un'errata gestione dell'aria in ingresso.

Codici Diagnostici (DTC) Relativi ad Altri Sistemi (Non Direttamente al Corpo Farfallato, ma Utili per un Quadro Diagnostico Generale):

• B0073 Resistenza bassa del circuito di distribuzione supplementare n., B0074 Ciclo di distribuzione supplementare n., B0075 Circuito di distribuzione supplementare n., B0086 Resistenza bassa del circuito di distribuzione supplementare n., B0087 Ciclo di distribuzione supplementare n., B0088 Circuito di distribuzione supplementare n.: Questi codici sono tipicamente correlati al sistema di ritenuta supplementare, ovvero l'airbag e i pretensionatori delle cinture di sicurezza. Non hanno alcuna relazione diretta con il funzionamento del corpo farfallato o del motore.
• B0164 Sensore temperatura abitacolo passeggeri n., B0174 Sensore temperatura aria in uscita n., B0179 Sensore temperatura aria in uscita n., B0184 Sensore di carico solare n., B0189 Sensore di carico solare n., B0408 Malfunzionamento del circuito di controllo della temperatura n., B0409 Errore di portata della porta Air Mix n., B0423 Errore porta miscelazione aria n., B0428 Errore porta miscelazione aria n., B0429 Controllo della temperatura n.: Questi codici si riferiscono al sistema di climatizzazione e ventilazione dell'abitacolo. Indicano problemi con sensori di temperatura o con le valvole di miscelazione dell'aria. Anche questi non sono collegati al corpo farfallato.
• B1015 Dispiegamento del passeggero., B1019 Dispiegamento del passeggero., B1035 Sensore di discr., B1036 Sensore di discr., B1115 Dispiegamento del passeggero., B1116 Dispiegamento del passeggero., B1124 Dispiegamento conducente/passeggero., B1135 Sensore di discr., B1136 Sensore di discr., B1142 Driver Pretens. Dispiega. Loop Res., B1144 Driver/Pass Pretens., B1145 Driver/Pass Pretens.: Questi codici sono chiaramente legati al sistema airbag e ai sensori di occupazione o ai pretensionatori delle cinture. Non hanno attinenza con il corpo farfallato.
• B1222 Guasto al circuito del sensore di temperatura del carburante n., B1223 Sensore temperatura carburante n., B1224 Sensore temperatura carburante n., B1225 Sensore temperatura carburante n., B1226 Guasto al circuito del sensore di temperatura del carburante n., B1227 Sensore temperatura carburante n., B1228 Sensore temperatura carburante n., B1229 Sensore temperatura carburante n.: Questi codici indicano problemi con il sensore di temperatura del carburante. Sebbene siano parte del sistema di gestione del carburante, non sono direttamente correlati al corpo farfallato, anche se la ECU li usa per ottimizzare l'iniezione, che a sua volta dipende dall'aria fornita dal corpo farfallato.

È fondamentale utilizzare strumenti diagnostici professionali per interpretare correttamente questi codici e determinare la causa esatta del problema, evitando di sostituire parti inutilmente.

Manutenzione: Pulizia e Cura del Corpo Farfallato

La manutenzione del corpo farfallato è essenziale per garantire che il propulsore funzioni in modo efficiente e affidabile. Una pulizia regolare può prevenire l'accumulo di sporco che causa i problemi sopra descritti. La pulizia del corpo farfallato dovrebbe essere effettuata ogni 30.000-50.000 chilometri, o più frequentemente se si guida in condizioni di polvere o traffico intenso, oppure in presenza di gas di scarico ricircolati (EGR) che possono depositare residui.

Ecco i passaggi per una corretta pulizia:

1. Preparazione e Sicurezza: Prima di iniziare qualsiasi operazione, parcheggiare il veicolo su una superficie piana e aspettare alcuni minuti per far raffreddare il motore. È fondamentale scollegare il terminale negativo della batteria per prevenire cortocircuiti o l'attivazione accidentale di componenti elettronici, specialmente se il corpo farfallato è di tipo elettronico.
2. Accesso al Corpo Farfallato: Scollegare il tubo che collega il filtro dell’aria al corpo farfallato. Questo tubo è solitamente fissato con fascette o morsetti che possono essere allentati con un cacciavite o una pinza. Una volta rimosso il tubo, il corpo farfallato sarà visibile.
3. Smontaggio (Opzionale ma Consigliato): Per una pulizia più accurata, è preferibile rimuovere il corpo farfallato dal collettore di aspirazione. Utilizzare chiavi o cricchetti per svitare i bulloni che fissano il corpo farfallato al collettore di aspirazione. Prestare attenzione a eventuali connettori elettrici o tubi del vuoto collegati e scollegarli delicatamente. Assicurarsi di annotare la loro posizione per il rimontaggio.
4. Pulizia: Con il corpo farfallato rimosso (o almeno esposto), spruzzare lo spray pulitore specifico per corpi farfallati (non usare carb cleaner generici su corpi farfallati elettronici, poiché potrebbero danneggiare i sensori o gli attuatori) all’interno del corpo farfallato, concentrandosi sulla valvola a farfalla e sulle pareti interne. Lasciare agire il prodotto per qualche minuto. Successivamente, utilizzare un panno pulito o uno spazzolino morbido (come uno spazzolino da denti vecchio) per rimuovere i residui di sporco e i depositi carboniosi. Assicurarsi di pulire bene i bordi della valvola e l'alloggiamento in cui si chiude. Ripetere l'operazione fino a quando la superficie non appare pulita.
5. Rimontaggio: Una volta pulito e asciutto, rimontare il corpo farfallato sul collettore di aspirazione e serrarlo con i bulloni alla coppia specificata dal produttore. Ricollegare eventuali connettori elettrici e tubi del vuoto. Infine, ricollegare il tubo del filtro dell'aria e serrare le fascette.
6. Verifica Post-Pulizia: Ricollegare il terminale negativo della batteria. Accendere il motore e controllare che il propulsore mantenga un regime di minimo stabile. Potrebbe essere necessario un "apprendimento" della posizione della farfalla da parte della ECU, che può avvenire automaticamente dopo alcuni cicli di accensione/spegnimento o richiedere una procedura specifica tramite uno strumento diagnostico.

Compatibilità e Acquisizione Ricambi per il Motore Renault E7F

Quando si tratta di sostituire parti del motore o della carrozzeria, è fondamentale assicurarsi della compatibilità del ricambio con il proprio veicolo, in particolare per un motore specifico come il Renault E7F. In presenza del codice del ricambio nella nostra scheda, per verificare la compatibilità bisogna controllare che il codice E7JK601 coincida con quello presente sul suo ricambio. Questo codice, o uno simile, è un identificativo unico che garantisce l'esatta corrispondenza del pezzo.

Se è impossibilitato a verificarlo in quanto ancora montato, è consigliabile contattare la sua concessionaria o qualsiasi altra concessionaria d’Italia. Fornendo il suo telaio (il numero VIN, Vehicle Identification Number, riportato sul libretto di circolazione), le forniranno tutti i codici relativi al suo ricambio, così facendo potrà verificare la compatibilità in modo inequivocabile. Questa prassi è la più sicura per evitare acquisti errati e garantire che il pezzo di ricambio sia quello corretto per il suo motore E7F.

Per l'acquisto di ricambi, i dettagli forniti come "foto e descrizione," "il funzionamento," "montaggio ecc." sono standard per qualsiasi annuncio di vendita e mirano a fornire all'acquirente tutte le informazioni necessarie. È utile prestare attenzione a diciture come "e tutte le altre parti non menzionate nell’annuncio," o richieste specifiche "alla casella note," che indicano la possibilità di personalizzare l'ordine o chiarire dettagli. A volte, alcune componenti possono essere "ceduti gratuitamente," ma questo è "specificato salvo diversi accordi," il che significa che è necessario leggere attentamente le condizioni di vendita.

Considerazioni sui Ricambi e il Montaggio Professionale

Nel mercato dei ricambi, è comune distinguere tra varie categorie di componenti e condizioni di vendita. Una considerazione importante riguarda la "Differenza Benzina o Diesel": la maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall’alimentazione e dalla motorizzazione dell’auto. Questo significa che, ad esempio, un parafango anteriore per un modello specifico potrebbe essere lo stesso sia che l'auto monti un motore E7F a benzina che una versione diesel. Tuttavia, per i componenti motore specifici, come il corpo farfallato stesso, la compatibilità è strettamente legata alla motorizzazione.

Per l'installazione di parti complesse come un corpo farfallato, è fortemente raccomandato rivolgersi a "operatori del settore." Molti fornitori di ricambi, specialmente se professionali, richiedono che il cliente "fornisce una partita iva di un autoriparatore autorizzato al montaggio." Questo non solo assicura che il lavoro venga eseguito correttamente, ma può anche essere una condizione per la validità della garanzia sul ricambio. Le "condizioni di vendita" descrivono i termini legali e pratici dell'acquisto, incluso come i prodotti vengono "ceduti gratuitamente" se specificato, e come gestire eventuali "diversi accordi."

Infine, alcuni dettagli sui ricambi si concentrano su parti molto specifiche. Ad esempio, quando si parla di "organi esterni" del motore, si intende che un'offerta potrebbe includere componenti come la "coppa olio + testa completa" ad esclusione di tutti gli altri organi esterni. Questo chiarisce esattamente cosa è incluso in un'eventuale vendita di motore parziale o componenti maggiori.

Per quanto riguarda la carrozzeria, sebbene non direttamente attinente al corpo farfallato, le informazioni fornite delineano le pratiche comuni nel settore:

• Le "nostre foto" servono a mostrare lo stato del prodotto.
• Eventuali "ammaccature" sono indicate.
• Spesso si "consigliamo sempre di riverniciare il prodotto," dato che i ricambi di carrozzeria usati potrebbero presentare imperfezioni o colori non corrispondenti.
• Dettagli come "guarnizioni ecc, solo lamiera quindi" specificano che il pezzo è fornito nella sua forma più basilare, senza accessori aggiuntivi che dovrebbero essere trasferiti dal pezzo vecchio o acquistati separatamente.
• La specifica "posteriore completo s’intende completo di lunotto" definisce chiaramente il perimetro di un ricambio di carrozzeria più grande.

Queste informazioni, sebbene generiche per i ricambi, sono essenziali per chiunque operi nel settore automobilistico o debba acquistare componenti per il proprio veicolo, garantendo trasparenza e chiarezza nelle transazioni.
