La BMW serie 3, nella sua fortunata versione E46, rappresenta un punto di riferimento nell'ingegneria automobilistica bavarese, ma come ogni sistema complesso, richiede una manutenzione mirata per preservare l'efficienza dei suoi componenti elettronici e meccanici. Tra le problematiche più frequenti segnalate dagli appassionati e dai professionisti del settore, si annoverano malfunzionamenti legati alla gestione delle elettroventole di raffreddamento motore e anomalie nel sistema di ventilazione dell'abitacolo. Se ci trovassimo di fronte ad un’elevata temperatura del motore, una volta accertato che il circuito del liquido di raffreddamento non presenta occlusioni e che il sistema di circolazione è integro, il guasto che si può presentare è l’interruzione del funzionamento dell’elettroventilatore.
Architettura del sistema di raffreddamento motore
Nell'impianto elettrico della versione E46, il corretto controllo della temperatura è affidato a un modulo di potenza che aziona l’elettroventilatore, regolandone la velocità in base al consenso inviato dalla centralina motore. Quest'ultima, analizzando il segnale in entrata relativo alla temperatura del liquido di raffreddamento, attiva il ventilatore non solo per le funzioni di dissipazione termica del propulsore, ma anche per favorire lo scambio termico del gas freon all'interno del sistema di climatizzazione.
Il componente principale che con molta probabilità può impedire il regolare funzionamento dell’elettroventilatore è il modulo di potenza. Oltre all'interruzione del normale funzionamento di raffreddamento, un guasto al circuito elettronico interno può determinare condizioni anomale in cui le ventole rimangono accese permanentemente, a discapito di una corretta lettura del valore di temperatura e comportando un inutile consumo di potenza elettrica.
Diagnosi elettrica del modulo di potenza
La prima diagnosi consiste nella necessaria verifica delle corrette alimentazioni del modulo presenti sul connettore montato sul convogliatore d’aria. Il modulo elettroventole funge da ponte tra la centralina motore e l'elemento attuatore. Analizzando il connettore, si identificano tre fili con funzioni distinte:
- Due fili di grossa sezione destinati all’alimentazione di potenza.
- Un filo di sezione più piccola dedicato al comando impartito dalla centralina.
Più precisamente, il filo marrone costituisce la massa elettrica, il filo rosso/blu è l’alimentazione a 12V (+30), mentre il filo nero-verde è il canale del segnale di comando. Per far funzionare l’elettroventilatore e determinare la velocità di rotazione a seconda della richiesta, la centralina invia al modulo un segnale in massa che genera, sul filo nero-verde, un comando ad onda quadra con ampiezza di 12 Volt (duty cycle variabile).
La percentuale di rotazione è predefinita: si parte da un 6% a 101 °C, fino ad arrivare a un massimo dell’83% a 140 °C. Se il sistema non rispetta queste soglie o se si riscontrano ventole sempre attive al massimo, è essenziale verificare l'integrità del cablaggio e del modulo stesso. Scollegando il connettore tra centralina e modulo, sul pin di comando (lato centralina) si dovrebbe rilevare una tensione di 4 volt. Successivamente, alimentando il modulo con 12V e massa, si dovrebbe misurare una tensione in uscita di 12V sul pin di segnale. In assenza di questi valori, il modulo di potenza è da considerarsi guasto.
| Temperatura Motore (°C) | Comando Elettroventola (Duty Cycle) |
|---|---|
| 99 | 5% (ventola spenta) |
| 101 | 6% (ventola accesa) |
| 103 | 14% |
| 120 | 56% |
| 121 | 80% |
| 140 | 83% |
Schema di localizzazione della centralina elettronica E46: relè principale della centralina DME/E...
Problematiche legate alla ventilazione dell'abitacolo

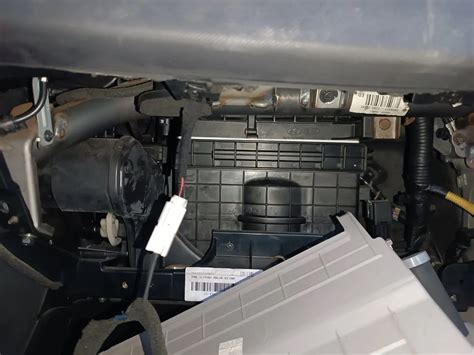

Parallelamente al sistema di raffreddamento motore, la E46 presenta spesso criticità legate alla ventola dell'abitacolo. Uno scenario tipico riguarda il proprietario che riscontra una ventola dell'aria che non dà cenni di vita o, al contrario, che rimane accesa scaricando la batteria. Spesso, la causa viene identificata nella resistenza (o stadio finale di potenza) posta dietro al vano portaoggetti anteriore lato passeggero.
Molti utenti tentano la riparazione acquistando componenti di sottomarca a basso costo, per poi scoprire che la soluzione non è duratura o che il componente è difettoso in origine. È importante sottolineare che la qualità del ricambio è cruciale: l'impiego di resistenze o regolatori di alta qualità, talvolta con un costo superiore, evita di dover smontare ripetutamente il vano portaoggetti, un'operazione che può risultare frustrante e complessa.
Analisi dei sintomi e strategie di test
Quando la ventilazione interna varia in modo brusco, senza logica, o quando l'aria condizionata stenta a raffreddare - magari lavorando a intermittenza tra aria fresca e temperatura ambiente - è possibile che il problema non sia legato solo alla resistenza, ma al sensore di temperatura del pannello di controllo del clima o a un eccesso/carenza di pressione del gas refrigerante nel circuito.
Alcuni proprietari hanno sperimentato soluzioni empiriche, come l'oscuramento del sensore di temperatura situato nel gruppo comandi clima, per evitare che la centralina legga valori errati, ma si tratta di una misura palliativa. Prima di procedere alla sostituzione di pezzi "a caso", è fondamentale:
- Verificare la continuità dei cablaggi sotto il cruscotto.
- Controllare che il radiatore anteriore non sia ostruito da detriti che compromettono lo scambio termico.
- Eseguire una scansione diagnostica tramite OBD per rilevare eventuali codici di errore legati al climatizzatore.
Considerazioni sulla scelta dei componenti di ricambio
Nel mercato dei ricambi, la varietà è ampia e può trarre in inganno. Si trovano regolatori e ventole per veicoli dotati di aria condizionata, climatizzatore manuale o versioni senza climatizzazione. Prestare attenzione al numero di contatti a spina (spesso 5 poli per le versioni con climatizzatore automatico) e alla compatibilità con il numero di telaio (OE) è un passo obbligato per evitare acquisti errati.
I componenti prodotti da marchi di primo impianto (come Behr o Valeo) offrono una garanzia di affidabilità superiore rispetto alle controparti generiche, riducendo drasticamente il rischio di guasti precoci. La corretta procedura di installazione richiede inoltre una gestione accurata degli spazi ristretti del vano portaoggetti, dove la resistenza è alloggiata: forzare i connettori o non assicurare bene la messa a terra del modulo può portare a malfunzionamenti elettrici permanenti.
