La Ford Focus TDCI, in particolare con il motore F9DA e un chilometraggio intorno ai 140.000 km, può presentare problematiche complesse legate al sistema di iniezione. Un sintomo ricorrente, come descritto da un proprietario, è l'arresto improvviso del veicolo, seguito da un avviamento difficoltoso con un caratteristico rumore di battito degli iniettori, e lo spegnimento del motore al rilascio dell'acceleratore, senza emissione di fumo apparente. Questo problema, intermittente e persistente, può manifestarsi per giorni e poi scomparire, rendendo la diagnosi particolarmente sfuggente.
La Complessità del Sistema di Iniezione Common Rail

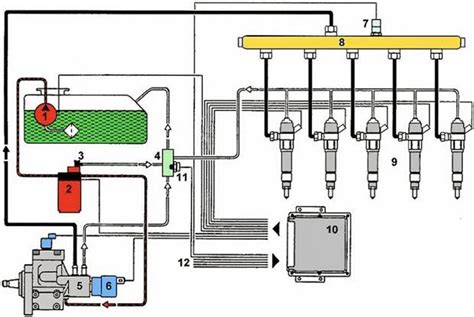

Il sistema di iniezione Common Rail, diffuso su molti veicoli diesel moderni come la Ford Focus TDCI, è un sistema sofisticato che richiede precisione e attenzione nella manutenzione e nella riparazione. Questo sistema si basa su una pompa ad alta pressione che accumula il gasolio in un "rail" comune, mantenendo una pressione costante indipendentemente dal regime del motore. Da questo rail, gli iniettori, controllati elettronicamente dalla centralina motore (ECU), spruzzano il carburante nella camera di combustione nella quantità e nel momento esatti.
La problematica descritta, con il motore che si ferma e poi riparte con battiti anomali, suggerisce un'interferenza con il corretto funzionamento degli iniettori o con il sistema di gestione della pressione del carburante. Le cause possono essere molteplici, spaziando da problemi puramente meccanici a difetti elettronici o di programmazione.
Tentativi di Risoluzione e Diagnosi Iniziali
Nel tentativo di risolvere questo problema persistente, sono state intraprese diverse azioni correttive. Inizialmente, è stata sostituita la pompa di iniezione, gli iniettori e vari sensori, tra cui il regolatore di pressione sulla pompa e i sensori di pressione sul rail (FRP e IMV). Queste sostituzioni, effettuate circa 20.000 km prima, avevano inizialmente risolto un diverso difetto, caratterizzato da fumo bianco denso e difficoltà di avviamento. Tuttavia, il problema attuale si è ripresentato, suggerendo che le cause non fossero state completamente individuate o che si trattasse di un problema differente.
Un aspetto cruciale nella gestione dei sistemi di iniezione Common Rail, specialmente dopo la sostituzione degli iniettori, è la corretta programmazione (codifica) degli stessi. Ogni iniettore è caratterizzato da un codice univoco (C2i) che fornisce alla centralina informazioni precise sul suo comportamento. Questo codice è fondamentale per ottimizzare la combustione e garantire il corretto funzionamento del motore.
La Questione della Codifica degli Iniettori
Una delle domande centrali emerse nella discussione riguarda la memorizzazione di questi codici iniettore. L'utente ha notato che, dopo aver inserito i codici tramite la diagnosi, questi non rimanevano visibili nella schermata dedicata alle letture successive. Questo comportamento ha sollevato il dubbio che la centralina iniettori potesse avere un problema di memoria ("Alzheimer") o che la programmazione stessa non fosse andata a buon fine.
È stato confermato da altri utenti che i codici iniettore, una volta inseriti correttamente, devono rimanere visibili durante le successive letture diagnostiche. Se i codici non vengono memorizzati, la programmazione non è andata a buon fine, e questo può effettivamente causare problemi di funzionamento del motore, inclusi quelli legati a una pressione eccessiva nel rail. La mancata corretta codifica può portare a una gestione inefficace degli iniettori, compromettendo la polverizzazione del carburante e potenzialmente causando un aumento incontrollato della pressione.
Indagine sulla Pressione del Rail
Durante le fasi di diagnosi, è stata osservata una pressione eccessiva nel rail comune (130/140 MPa, corrispondenti a 1300/1400 bar) quando il difetto si manifestava. Questo dato è stato fondamentale per orientare ulteriormente la ricerca del guasto. Una pressione del rail troppo elevata può essere causata da diversi fattori:
- Sensore di Pressione del Rail (FRP): Un sensore difettoso potrebbe inviare letture errate alla centralina, inducendola a mantenere una pressione troppo alta.
- Regolatore di Pressione sulla Pompa (IMV): Questo componente, noto anche come valvola di controllo del flusso, regola la quantità di gasolio inviata alla pompa ad alta pressione. Un malfunzionamento può portare a un eccesso di pressione.
- Pompa di Iniezione: Sebbene la pompa fosse stata revisionata di recente, un difetto intrinseco o un montaggio non corretto potrebbero causare problemi di sovrapressione.
- Centralina Motore (ECU) o Centralina Iniettori: In rari casi, un difetto elettronico in queste centraline potrebbe comandare una pressione eccessiva.
La sostituzione del sensore del rail e del sensore di pressione sulla pompa è stata una mossa logica per escludere queste componenti.
Come funziona il sistema carburante nei motori Diesel? (Common Rail)
L'Importanza della Diagnosi in Concessionaria
Di fronte alla persistenza del problema e alla complessità della diagnosi, è stato deciso di portare il veicolo presso un'officina Ford autorizzata per effettuare la codifica degli iniettori con lo strumento diagnostico ufficiale. Questo passaggio è considerato cruciale, poiché gli strumenti diagnostici generici potrebbero non riuscire a completare correttamente la programmazione o a memorizzare i codici in modo permanente.
La diagnosi effettuata in Ford ha permesso di verificare se i codici iniettore fossero effettivamente memorizzati nella centralina. Se anche dopo questo intervento i codici non fossero stati leggibili, si sarebbe dovuto considerare la sostituzione della centralina iniettori.
Esclusione di Componenti e Possibili Cause Residue
Dopo una serie di controlli e sostituzioni, diversi componenti sono stati esclusi dalla lista dei sospettati:
- Impianto di aspirazione gasolio: Controllato visivamente per la presenza di bolle d'aria, è stato ritenuto a posto.
- Sensore sul "ragno" (collettore di aspirazione): Puliti i connettori e verificato il funzionamento.
- Cablaggio vano motore: Controllato attentamente, inclusi connettori e possibili sfregamenti, senza riscontrare anomalie.
- Centralina iniettori: Smontata, puliti i pin e applicato un protettivo antiossidante. Si è anche valutata la possibilità di sostituirla con una unità usata.
- Pompa di iniezione e sensore regolatore di pressione sulla pompa: Sostituiti di recente e apparentemente esclusi.
- Sensore del rail (FRP) e sensore pressione sulla pompa (IMV): Sostituiti e testati.
Nonostante questi interventi, il problema è persistito, alimentando lo scetticismo e la frustrazione. Le cause residue più probabili, dopo aver escluso gran parte dei componenti, includono:
- Pompa di iniezione: Nonostante la recente revisione, un difetto latente potrebbe ancora essere presente.
- Iniettori: Anche se revisionati, potrebbero presentare un difetto non rilevato. La loro corretta codifica rimane un punto interrogativo.
- Centralina motore (ECU): Un guasto elettronico in questa centralina potrebbe influenzare la gestione della pressione del rail.
- Centralina iniettori: Se la programmazione dei codici iniettore fallisce ripetutamente, questa centralina potrebbe essere la causa principale.
La possibilità che la centralina motore o la centralina iniettori possano causare un innalzamento della pressione del rail al massimo è concreta, così come la pompa di iniezione stessa. La difficoltà nel risolvere problemi così ostinati risiede spesso nel sottovalutare passaggi diagnostici apparentemente banali o nel non riuscire a spiegare in modo esaustivo le problematiche riscontrate.
L'Importanza della Manutenzione Preventiva e della Qualità dei Componenti
La discussione sottolinea implicitamente l'importanza di utilizzare componenti di alta qualità e di assicurarsi che le riparazioni vengano eseguite secondo le specifiche del produttore. La revisione degli iniettori, ad esempio, che può includere pulizia a ultrasuoni e taratura, rappresenta una soluzione intermedia tra la semplice pulizia e la sostituzione completa, offrendo un buon compromesso tra costo ed efficacia.
La pulizia degli iniettori, sia essa effettuata con additivi specifici, benzine additivate, o manualmente da un'officina specializzata, è fondamentale per mantenere le performance del motore e ottimizzare i consumi. Tuttavia, gli iniettori non sono eterni e solitamente richiedono la sostituzione prima dei 150.000 km percorsi.
Conclusioni Provvisorie e Prossimi Passi
La riparazione degli iniettori su una Ford Focus TDCI con motore F9DA afflitta da problemi intermittenti di arresto e battito anomalo è un percorso diagnostico che richiede pazienza, metodo e l'utilizzo di strumenti adeguati. La corretta codifica degli iniettori, la verifica della pressione del rail e l'attenta analisi di tutti i sensori e delle centraline coinvolte sono passaggi imprescindibili.
Nonostante gli sforzi, il problema potrebbe persistere, suggerendo la necessità di un approccio sistematico, ripartendo dall'analisi dei componenti più critici e considerando anche le centraline elettroniche come possibili cause. La collaborazione con un'officina specializzata, come una concessionaria Ford, può fornire gli strumenti e le competenze necessarie per superare queste sfide diagnostiche complesse. La risoluzione di questi problemi, anche se apparentemente banali, è fondamentale per garantire l'affidabilità e l'efficienza del veicolo nel lungo termine.
