La creazione di un robot mobile è un progetto entusiasmante che unisce elettronica, programmazione e meccanica, offrendo un'esperienza di apprendimento pratica e gratificante. Questo articolo si propone di guidare i principianti attraverso la costruzione di un robot auto a trazione integrale (4WD) basato sulla popolare scheda controller Arduino Uno. Partendo dai componenti hardware necessari fino al montaggio e alla programmazione dei moduli, esploreremo le diverse funzionalità che questo robot può offrire, rendendolo un eccellente punto di partenza per chiunque desideri addentrarsi nel mondo della robotica.
L'Hardware Essenziale per il Tuo Robot 4WD

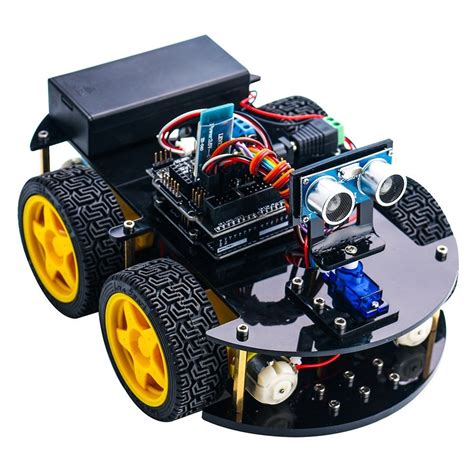

Per dar vita al nostro robot auto 4WD, avremo bisogno di una serie di componenti attentamente selezionati. La base del nostro progetto sarà un chassis per auto 4WD, disponibile in diverse configurazioni. È fondamentale scegliere un kit che sia compatibile con Arduino, preferibilmente con forature predisposte per i vari moduli e schede, e che supporti il montaggio di un servo motore SG90 senza richiedere modifiche invasive come l'uso di un trapano.
Il cervello del robot sarà l'Arduino Uno, una scheda di sviluppo ampiamente diffusa e apprezzata per la sua versatilità e facilità d'uso, ideale per i principianti. Per gestire i motori, utilizzeremo un driver per motori L298, un modulo robusto in grado di controllare la velocità e la direzione di due motori DC indipendentemente.
Per semplificare e organizzare i collegamenti, un Arduino shield v5.0 può essere un accessorio utile, sebbene non strettamente indispensabile. Questo shield serve a rendere il cablaggio più pulito e gestibile, riducendo il disordine dei cavi.
La mobilità del robot sarà garantita da quattro motori DC, integrati nello chassis. L'alimentazione del robot potrà essere gestita tramite una porta per batterie al litio e due batterie ricaricabili 18650 al litio, accompagnate da un caricabatterie specifico. In alternativa, per una soluzione più accessibile, è possibile utilizzare quattro classiche pile AA da 1,5V.
Per dotare il robot di capacità sensoriali e di interazione, includeremo:
- Un modulo Bluetooth HC-05/06, che permetterà il controllo wireless del robot tramite un'app su smartphone Android.
- Un servomotore SG-90, un piccolo servomotore comunemente utilizzato per movimenti angolari precisi, che ospiterà il sensore a ultrasuoni.
- Un sensore a ultrasuoni HC-SR04, fondamentale per il rilevamento degli ostacoli, misurando la distanza dagli oggetti circostanti.
- Un sensore segui linea a 3 vie, essenziale per permettere al robot di seguire un percorso definito da una linea nera su sfondo bianco (o viceversa).
- Un sensore a infrarossi (IR) e un telecomando dedicato, che consentiranno il controllo manuale del robot a distanza.
Infine, una selezione di cavetteria varia, come cavi jumper femmina-femmina, sarà necessaria per effettuare tutti i collegamenti tra i vari componenti.
Assemblaggio dello Chassis e dei Motori
Il primo passo concreto nell'assemblaggio del nostro robot è il montaggio dello chassis inferiore. La disposizione dei quattro motori DC può variare a seconda del modello specifico di chassis 4WD scelto. È importante seguire le istruzioni fornite con il kit per assicurarsi un posizionamento corretto e stabile dei motori.

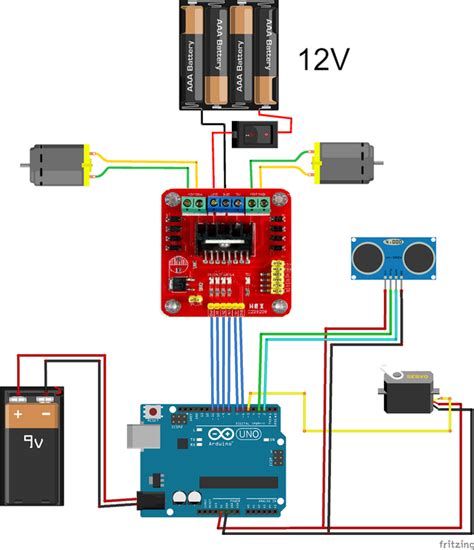

Successivamente, posizioneremo il modulo Motor Driver L298. Questo può essere fissato allo chassis utilizzando distanziatori e viti, oppure, per una soluzione più rapida, con un buon nastro biadesivo. La posizione esatta del driver non è critica, purché sia facilmente accessibile per i collegamenti. Se si utilizza l'Arduino shield v5.0, i collegamenti del driver saranno notevolmente semplificati, permettendo un cablaggio ordinato con cavetti jumper femmina-femmina.
Comprendere il Controllo dei Motori con l'L298
Il driver L298 è cruciale per il movimento del nostro robot. Esso dispone di pin dedicati per il controllo della velocità e della direzione di ciascun motore. I pin ENA e ENB controllano rispettivamente la velocità del motore destro e sinistro attraverso segnali PWM (Pulse Width Modulation). Questo significa che variando il duty cycle del segnale PWM, possiamo regolare la velocità con cui i motori girano.
I pin IN1, IN2, IN3, IN4 sono utilizzati per definire la direzione di rotazione dei motori. Specificamente, IN1 e IN2 sono impiegati per controllare il motore destro, mentre IN3 e IN4 controllano il motore sinistro. La combinazione dei segnali inviati a questi pin determina se il motore ruoterà in avanti, indietro o si fermerà.
Ad esempio, con un semplice programma caricato sull'Arduino Uno, è possibile far ruotare la ruota destra in direzione positiva per 0.5 secondi, fermarla per 0.5 secondi, girarla in direzione negativa per 0.5 secondi e fermarla nuovamente per 0.5 secondi. Questo ciclo si ripeterà, dimostrando il controllo indipendente sulla rotazione. Se la direzione di rotazione di uno dei motori dovesse risultare invertita rispetto a quanto desiderato, è sufficiente invertire la posizione di collegamento dei suoi fili rosso e nero al driver L298. Lo stesso principio si applica alla ruota sinistra.
Ecco una sintesi di come le uscite digitali del Motor Driver L298n sono generalmente impostate in base alla direzione di rotazione:
| IN1 | IN2 | Direzione Motore Destro |
|---|---|---|
| HIGH | LOW | Avanti |
| LOW | HIGH | Indietro |
| HIGH | HIGH | Frenata rapida |
| LOW | LOW | Frenata libera |
Analogamente per il motore sinistro:
| IN3 | IN4 | Direzione Motore Sinistro |
|---|---|---|
| HIGH | LOW | Avanti |
| LOW | HIGH | Indietro |
| HIGH | HIGH | Frenata rapida |
| LOW | LOW | Frenata libera |
Montaggio del Servo Motore e del Sensore a Ultrasuoni
Passiamo ora al montaggio del servo motore SG-90 e del sensore a ultrasuoni HC-SR04 sulla piastra superiore dello chassis. Il servomotore, essendo un componente di precisione, richiede un posizionamento accurato per garantire il corretto funzionamento del sensore a ultrasuoni montato su di esso, permettendo al robot di "guardarsi" attorno.

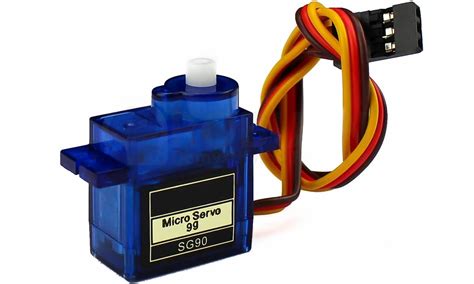

Il servomotore SG-90 ha tipicamente tre conduttori. Sebbene il colore dei cavi possa variare leggermente tra i diversi produttori, nel SG-90 il cavo rosso/arancione è solitamente collegato all'alimentazione positiva (+5V VCC), il cavo marrone a massa (GND), e il cavo giallo al pin di controllo del segnale, che nel nostro caso collegheremo al pin digitale A2 dell'Arduino Uno.
Il sensore HC-SR04, una volta fissato alla staffa di montaggio e montato sul servo motore, avrà a sua volta quattro pin da collegare:
- VCC: da collegare all'alimentazione positiva (+5V) dell'Arduino.
- Trigger: da collegare a un pin digitale dell'Arduino, ad esempio A1. Questo pin invia un impulso ultrasonico.
- Echo: da collegare a un altro pin digitale dell'Arduino, ad esempio A0. Questo pin riceve l'eco del suono riflesso.
- GND: da collegare a massa (GND) dell'Arduino.
Test del Servomotore SG-90
Prima di integrare il servomotore nei circuiti più complessi del robot, è buona norma testarne il corretto funzionamento. Dopo aver completato il cablaggio del servo SG-90 secondo le indicazioni, è possibile copiare un codice di test nell'IDE di Arduino. Collegando la scheda Arduino Uno al computer e caricando il programma, il servomotore dovrebbe iniziare a muoversi. Un codice di test tipico farà ruotare il servo motore con incrementi di un grado, spostandosi da 0° a 180° e viceversa, permettendo di verificare l'intera gamma di movimento e la precisione.
Ecco un esempio di codice per testare il servo motore SG-90:
#include <Servo.h>Servo myservo; // crea un oggetto servo per controllare il servovoid setup() { myservo.attach(A2); // collega l'oggetto servo al pin digitale A2}void loop() { for (int pos = 0; pos <= 180; pos += 1) { // vai da 0 a 180 gradi myservo.write(pos); // dice al servo di andare alla posizione delay(15); // aspetta 15 ms per arrivare alla posizione } for (int pos = 180; pos >= 0; pos -= 1) { // vai da 180 a 0 gradi myservo.write(pos); // dice al servo di andare alla posizione delay(15); // aspetta 15 ms per arrivare alla posizione }}Test del Sensore a Ultrasuoni HC-SR04
Allo stesso modo, è fondamentale verificare il funzionamento del sensore a ultrasuoni HC-SR04. Una volta completato il cablaggio del sensore, si procede copiando un codice di test nell'IDE di Arduino e caricandolo sulla scheda Uno. Questo programma leggerà i dati dal sensore e li visualizzerà sulla porta seriale del computer. Posizionando oggetti a diverse distanze dal sensore, sarà possibile osservare le variazioni nelle letture, confermando che il sensore è in grado di misurare correttamente le distanze.
Ecco un esempio di codice per testare il sensore HC-SR04:
// Define Trigger and Echo pinsconst int triggerPin = A1;const int echoPin = A0;// Variables for duration and distancelong duration;int distance;void setup() { // Initialize Serial communication Serial.begin(9600); // Set triggerPin as an Output pin pinMode(triggerPin, OUTPUT); // Set echoPin as an Input pin pinMode(echoPin, INPUT);}void loop() { // Clear the triggerPin digitalWrite(triggerPin, LOW); delayMicroseconds(2); // Sets the triggerPin on HIGH state for 10 micro seconds digitalWrite(triggerPin, HIGH); delayMicroseconds(10); // Sets the triggerPin on LOW state digitalWrite(triggerPin, LOW); // Reads the echoPin, returns the sound wave travel time in microseconds duration = pulseIn(echoPin, HIGH); // Calculating the distance // Speed of sound wave divided by the round trip time and divided by 2 distance = duration * 0.034 / 2; // Prints the distance on the Serial Monitor Serial.print("Distance: "); Serial.print(distance); Serial.println(" cm"); delay(500); // Delay for half a second}Come funziona un sensore a ultrasuoni?
Integrazione dei Sensori di Linea e Infrarossi
Oltre al sensore a ultrasuoni, il nostro robot sarà equipaggiato con un sensore segui linea e un sistema di controllo a infrarossi.
Il sensore segui linea a 3 vie è progettato per rilevare la presenza di una linea sul pavimento. Tipicamente, questi sensori utilizzano una combinazione di LED infrarossi emettitori e fotodiodi o fototransistor riceventi. Il sensore emette luce infrarossa e misura la quantità di luce riflessa. Su una superficie chiara, molta luce viene riflessa; su una superficie scura (come una linea nera), la luce viene assorbita e meno luce viene riflessa. Con tre sensori disposti in modo appropriato (solitamente uno centrale e due laterali), il robot può determinare se si trova sopra la linea, a sinistra o a destra di essa, permettendo di implementare algoritmi di inseguimento della linea. I pin di output di questi sensori forniranno segnali digitali (o analogici, a seconda del modello) all'Arduino, indicando la loro lettura.
Il sensore a infrarossi (IR) e il telecomando abbinato permettono un controllo diretto del robot. Il telecomando emette codici IR specifici quando vengono premuti i pulsanti. Un ricevitore IR montato sul robot rileva questi segnali e li trasmette all'Arduino. L'Arduino, tramite una libreria dedicata (come IRremote), interpreta questi codici e comanda al robot di eseguire azioni corrispondenti, come muoversi avanti, indietro, girare o fermarsi. Questo aggiunge una modalità di interazione manuale e immediata al robot.
Modalità di Funzionamento del Robot
La combinazione di questi componenti hardware apre le porte a diverse modalità operative per il nostro robot auto 4WD:
- Auto-Go (Movimento Autonomo Base): In questa modalità, il robot può essere programmato per muoversi in avanti o eseguire sequenze di movimenti predefinite senza input esterni.
- Prevenzione degli Ostacoli: Utilizzando il sensore a ultrasuoni, il robot può rilevare ostacoli nel suo percorso. Una volta rilevato un ostacolo, il robot può fermarsi, cambiare direzione, o eseguire una manovra di evitamento per continuare a muoversi autonomamente.
- Modalità di Tracciamento della Linea: Grazie al sensore segui linea, il robot è in grado di seguire autonomamente un percorso marcato da una linea sul pavimento. Questo è utile per simulare percorsi o per compiti di navigazione guidata.
- Controllo a Infrarossi: Utilizzando il telecomando IR, l'utente può prendere il controllo diretto del robot, muovendolo manualmente avanti, indietro, a sinistra e a destra.
- Controllo Bluetooth tramite App Android: Il modulo Bluetooth HC-05/06 consente una comunicazione wireless bidirezionale con uno smartphone. Sviluppando o utilizzando un'app Android dedicata, è possibile inviare comandi al robot e ricevere dati sullo stato del robot (ad esempio, letture dei sensori) in tempo reale.
Progetti di Apprendimento Guidato
Questo kit robot auto 4WD con Arduino Uno Rev3 è spesso fornito con tutorial dettagliati pensati appositamente per i principianti. Questi tutorial guidano l'utente attraverso una serie di 17 progetti di apprendimento, organizzati in progressione dal più semplice al più complesso. Ogni progetto è progettato per insegnare concetti specifici di programmazione Arduino e di progettazione robotica attraverso l'esperienza pratica di assemblaggio e codifica. Partendo dalle basi del controllo dei motori e della lettura dei sensori, si arriva gradualmente a implementare le modalità operative più avanzate, offrendo un percorso di apprendimento completo e strutturato per creare un robot Arduino funzionante e versatile.
L'integrazione di questi diversi moduli e sensori non solo rende il robot capace di eseguire compiti complessi, ma fornisce anche un terreno fertile per sperimentare e approfondire la comprensione dei principi della robotica e dell'elettronica.
