Le frizioni sono componenti essenziali in numerosi sistemi meccanici, progettate per assolvere la funzione critica di innestare e disinnestare la trasmissione dal motore. Questa operazione si rende necessaria in diverse occasioni, come ad esempio il cambio di marcia nei veicoli, dove si richiede che gli alberi di ingresso e uscita dalla frizione siano temporaneamente disaccoppiati, interrompendo così la trasmissione di potenza. Un requisito fondamentale per il corretto funzionamento di una frizione è che il trasferimento della coppia motrice alla trasmissione avvenga in modo graduale e regolare, evitando strappi o brusche interruzioni che potrebbero danneggiare il sistema o compromettere la stabilità del veicolo.
Principi di Base per l'Aumento della Capacità di Coppia
La capacità di una frizione di trasmettere coppia, ovvero la quantità di forza rotazionale che può gestire senza slittare, è un parametro cruciale che può essere ottimizzato attraverso diverse strategie progettuali. Uno dei metodi più diretti per incrementare questa capacità è l'aumento del coefficiente di attrito tra i materiali a contatto. Materiali con un elevato coefficiente di attrito generano una maggiore resistenza allo scorrimento relativo tra le superfici, consentendo una trasmissione di coppia più efficace.
Un'altra via per aumentare la capacità di trasmissione di coppia è l'incremento dei diametri delle superfici di contatto. Maggiore è il raggio su cui agisce la forza di attrito, maggiore sarà il momento torcente generato, e di conseguenza, maggiore sarà la coppia che la frizione può gestire. Infine, un aumento del carico elastico delle molle di pressione, che spingono le superfici di attrito l'una contro l'altra, comporta una maggiore forza normale e, di riflesso, un aumento della forza di attrito e della capacità di coppia.

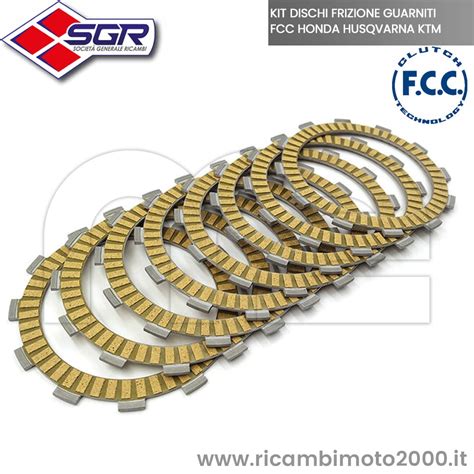

Un approccio alternativo e spesso complementare per aumentare la capacità di trasmissione di coppia è quello di incrementare il numero di superfici di attrito. Anziché affidarsi a un'unica coppia di superfici, l'utilizzo di più dischi di frizione e controdischi moltiplica le aree di contatto, distribuendo il carico e aumentando complessivamente la capacità di coppia. Questa soluzione è particolarmente diffusa in applicazioni che richiedono elevati valori di coppia, come i veicoli commerciali pesanti o le macchine agricole.
Componenti Fondamentali di una Frizione

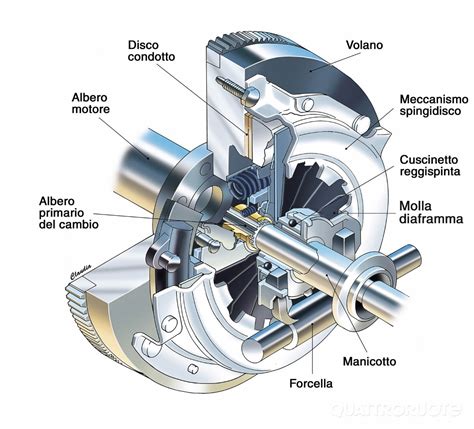

Per comprendere appieno il funzionamento di una frizione, è essenziale analizzare i suoi componenti principali. Il volano è un grande disco in acciaio o alluminio, fissato all'albero motore. La sua massa elevata aiuta a regolarizzare la rotazione del motore, accumulando energia cinetica.
Il disco della frizione è una piastra in acciaio, strategicamente posizionata tra il volano e lo spingidisco. La sua superficie è ricoperta da un materiale di attrito, il cui ruolo è fondamentale per generare la forza di attrito necessaria alla trasmissione della coppia. La piastra di pressione, o spingidisco, è una superficie di attrito metallica caricata a molla e imbullonata al volano. Questo componente è responsabile di esercitare la pressione necessaria sul disco della frizione, premendolo contro il volano e consentendo la trasmissione della coppia.
Quando il pedale della frizione viene premuto, entra in gioco il "cuscinetto di lancio", noto anche come cuscinetto reggispinta. Questo componente spinge il meccanismo di rilascio dello spingidisco, che a sua volta solleva la piastra di pressione, liberando il disco della frizione e interrompendo la trasmissione di potenza.
Meccanismi di Azionamento della Frizione: Meccanici e Idraulici
Il funzionamento della frizione, inteso come l'atto di disinnestare e innestare la trasmissione, può essere eseguito attraverso diversi meccanismi, principalmente meccanici o con un sistema di pressione idraulica.
Un meccanismo di frizione a cavo è relativamente semplice e costituisce uno dei sistemi più tradizionali. In questa configurazione, un cavo collega direttamente il pedale della frizione alla forcella di rilascio della frizione. Quando il pedale viene premuto, la tensione nel cavo aziona la forcella, che a sua volta agisce sul cuscinetto di lancio e sullo spingidisco, disinnestando la frizione. Questo sistema è caratterizzato da una costruzione robusta e una relativa facilità di manutenzione.
Su una frizione ad azionamento idraulico, invece, un cilindro principale viene solitamente azionato direttamente dal gruppo del pedale della frizione. Il cilindro principale trasforma la forza meccanica del pedale in pressione idraulica, che viene poi trasmessa attraverso un fluido (solitamente olio per freni) a un cilindro secondario, o attuatore, posizionato vicino alla frizione. Il cilindro secondario, a sua volta, aziona la forcella di rilascio.
La FRIZIONE a comando IDRAULICO
I sistemi idraulici offrono diversi vantaggi significativi. Richiedono una minore pressione sul pedale per ottenere lo stesso effetto di disinnesto, il che si traduce in un maggiore comfort per il conducente, soprattutto in condizioni di traffico intenso. Inoltre, i sistemi idraulici tendono a fornire una forza più uniforme all'innesto della frizione, contribuendo a un'esperienza di guida più fluida e a una minore usura dei componenti. Sono particolarmente adatti per velocità del motore elevate, dove la precisione e la reattività sono cruciali. La minor forza sul pedale e il minor attrito, poiché sono necessarie meno parti per azionare la frizione, rappresentano ulteriori benefici.
Materiali Innovativi per Frizioni: L'Ascesa dei Compositi Ceramici

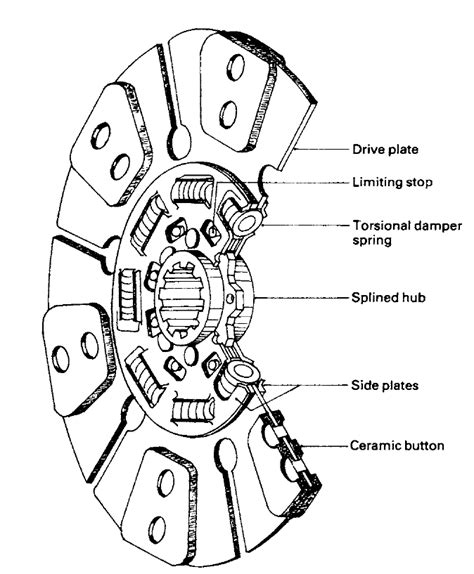

Nel campo dei materiali per frizioni, l'innovazione è costante, soprattutto per applicazioni gravose. Elementi di attrito in materiali ceramici stanno diventando sempre più popolari per le frizioni per veicoli utilizzate per impieghi gravosi. Questi materiali, come evidenziato in un contesto di ricerca da Giorgio De Pasquale del Smart Structures and Systems Lab, Dipartimento, offrono prestazioni superiori in termini di resistenza all'usura, capacità termica e coefficiente di attrito.
Il materiale in questione è tipicamente costituito da una miscela di polvere ceramica e rame. Questo composito viene sottoposto a un processo di compressione e riscaldamento. Durante il riscaldamento, il rame fonde, creando una matrice che agisce da legante tra le particelle ceramiche. Questa fusione del rame e l'adesione tra le particelle ceramiche conferiscono al materiale finale proprietà meccaniche e tribologiche eccezionali. Le frizioni con inserti ceramici sono in grado di sopportare temperature elevate senza perdere le loro proprietà di attrito e mostrano una maggiore resistenza all'usura rispetto ai materiali organici tradizionali, rendendole ideali per veicoli che operano in condizioni estreme o che richiedono una durata prolungata.
La combinazione di polvere ceramica e rame permette di ottenere un materiale con un elevato coefficiente di attrito, stabile anche a temperature elevate, e una notevole resistenza all'usura. Questo si traduce in una maggiore durata della frizione e in prestazioni più costanti nel tempo, aspetti cruciali per le applicazioni su veicoli pesanti o per impieghi sportivi.
Ruote di Frizione Cilindriche: Un Componente Chiave
Le ruote di frizione cilindriche, spesso parte integrante del disco della frizione o della piastra di pressione, sono i componenti direttamente responsabili della creazione dell'attrito necessario alla trasmissione della coppia. La loro forma cilindrica consente un contatto uniforme su tutta la superficie, massimizzando l'efficacia dell'attrito. La scelta del materiale per queste ruote è fondamentale e deve bilanciare tra un alto coefficiente di attrito, resistenza all'usura e capacità di dissipare il calore generato dall'attrito.
Nelle applicazioni più comuni, come le autovetture, il disco della frizione è un componente piatto e circolare con il materiale di attrito applicato su entrambe le superfici. Quando si parla di "ruote di frizione cilindriche", ci si riferisce più specificamente alla geometria complessiva del sistema di attrito, dove il contatto avviene su superfici concentriche che formano cilindri. In sistemi di frizione più complessi, come quelli a dischi multipli o alcune trasmissioni industriali, le singole "ruote" o dischi possono essere progettate con profili specifici per ottimizzare il contatto e la distribuzione della pressione.
Il design delle ruote di frizione cilindriche deve considerare anche la loro capacità di gestire e dissipare il calore. L'attrito genera inevitabilmente calore, e un eccessivo accumulo di temperatura può portare a un fenomeno noto come "fading", ovvero una riduzione del coefficiente di attrito che compromette la capacità della frizione di trasmettere coppia. Per questo motivo, i materiali impiegati devono avere una buona conducibilità termica o essere in grado di operare efficacemente anche a temperature elevate, come nel caso dei compositi ceramici.
Dettagli di Funzionamento e Ottimizzazione
La progressione nell'innesto della frizione è un aspetto critico per garantire una guida fluida. Un innesto troppo brusco può causare strappi e sollecitazioni eccessive alla trasmissione, mentre un innesto troppo lento può portare a un eccessivo slittamento e surriscaldamento del materiale di attrito. La progettazione delle molle di pressione, la scelta dei materiali di attrito e il design complessivo del meccanismo di rilascio contribuiscono a ottimizzare questa progressione.
I dischi della frizione sono spesso dotati di molle parastrappi, che sono molle torsionali inserite nel mozzo del disco. Queste molle hanno il compito di assorbire le vibrazioni torsionali provenienti dal motore e di smorzare gli strappi durante l'innesto della frizione, contribuendo a un funzionamento più morbido e a una maggiore durata dei componenti della trasmissione.
Inoltre, la superficie del volano e della piastra di pressione viene spesso lavorata con un profilo specifico per migliorare l'accoppiamento con il materiale di attrito e per facilitare la dissipazione del calore. La planarità e la rugosità superficiale di questi componenti sono parametri critici che influenzano direttamente il coefficiente di attrito e l'usura della frizione.
L'ottimizzazione delle frizioni cilindriche non si limita solo ai materiali e al design, ma coinvolge anche l'analisi delle forze in gioco e la dinamica del sistema. Studi approfonditi sui fenomeni di usura, fatica e stabilità termica sono condotti per sviluppare frizioni sempre più performanti e affidabili. La comprensione delle interazioni tra i vari componenti e l'ambiente operativo è essenziale per garantire che la frizione possa svolgere il suo ruolo in modo efficace per tutta la vita utile del veicolo o della macchina.
La FRIZIONE a comando IDRAULICO
Campi di Applicazione delle Frizioni Cilindriche
Le frizioni cilindriche trovano applicazione in una vasta gamma di settori, ben oltre il solo ambito automobilistico. Nelle automobili, sono il cuore del sistema di trasmissione manuale, permettendo al conducente di cambiare marcia in modo controllato. Senza una frizione efficiente, sarebbe impossibile gestire la transizione tra le diverse velocità senza arrestare il motore.
Nelle macchine agricole, le frizioni sono essenziali per il funzionamento di trattori e altre attrezzature, dove devono gestire elevate coppie motrici e operare in condizioni spesso gravose, con frequenti innesti e disinnesti sotto carico. La robustezza e l'affidabilità sono in questi contesti requisiti imprescindibili.
Anche nell'industria, le frizioni cilindriche sono impiegate in macchine utensili, nastri trasportatori, pompe e compressori, dove fungono da elementi di sicurezza, limitando la coppia massima trasmissibile per prevenire sovraccarichi, o come dispositivi di innesto e disinnesto controllato del moto. La capacità di disaccoppiare rapidamente il carico dal motore è fondamentale per la sicurezza degli operatori e per la protezione delle macchine da danni dovuti a blocchi o malfunzionamenti.
Nei veicoli commerciali pesanti, come camion e autobus, le frizioni devono gestire coppie estremamente elevate e sono spesso di tipo multidisco per massimizzare la capacità di trasmissione. La durata e la resistenza all'usura sono particolarmente importanti in questo settore, dato l'elevato chilometraggio e le condizioni di utilizzo gravose.
Infine, anche in applicazioni più specialistiche come le motociclette, le frizioni cilindriche, spesso multidisco a bagno d'olio, sono cruciali per la gestione della potenza del motore e per le prestazioni dinamiche. La loro compattezza e la capacità di gestire elevate potenze in spazi ridotti le rendono ideali per questi mezzi. L'evoluzione continua dei materiali e delle tecnologie di azionamento promette frizioni sempre più efficienti, durature e adatte alle esigenze di ogni singola applicazione.
