Lo Scambiatore di Calore nell'Auto: Funzionamento, Importanza e Manutenzione

Lo scambiatore di calore è un componente fondamentale nei motori, in particolare in quelli diesel, ma la sua applicazione si estende a diverse parti del veicolo e a numerosi settori industriali. Si tratta di un dispositivo ingegneristico progettato per trasferire energia termica tra due o più fluidi a temperature diverse, senza che questi vengano mai a contatto diretto. Questo processo avviene attraverso superfici di scambio, solitamente metalliche, che permettono il trasferimento di calore in modo efficiente.

Che cos'è lo Scambiatore di Calore Auto

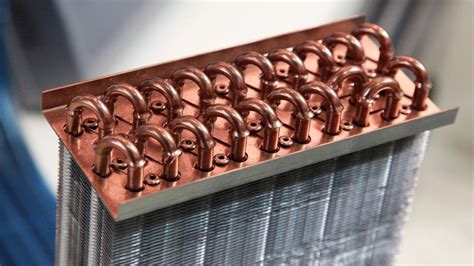

Nelle automobili, lo scambiatore di calore si presenta spesso come un radiatore a piastre compatto. La sua funzione principale è quella di raffreddare l'olio motore, mantenendo la temperatura entro valori ottimali e garantendo così prestazioni costanti e affidabili del veicolo. Questo componente è integrato nel circuito di raffreddamento e, sebbene non tutti gli automobilisti ne siano a conoscenza, è presente soprattutto in vetture di medie dimensioni, di lusso o sportive. Oltre al motore, lo scambiatore di calore è un elemento di grande importanza anche per le trasmissioni automatiche, dove svolge un ruolo cruciale nel raffreddare rapidamente l'olio della trasmissione, evitando il surriscaldamento che rappresenta un grande nemico per il cambio.

Come Funziona lo Scambiatore di Calore Auto

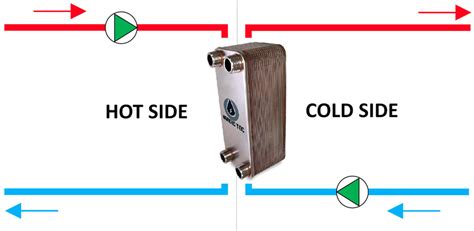

Il principio alla base del funzionamento dello scambiatore di calore è relativamente semplice ma estremamente efficace. All'interno di una struttura di contenimento, lo scambiatore ospita un pacco di piastre. Attraverso questi canali, scorrono due fluidi separati: l'olio motore, che tende a surriscaldarsi durante l'utilizzo del veicolo, e il liquido di raffreddamento, che ha il compito di assorbire il calore in eccesso.

Il flusso di questi fluidi avviene in canali alternati: in una piastra circola l'olio caldo, mentre in quella adiacente scorre il liquido refrigerante. Questo sistema di vicinanza, senza contatto diretto, genera uno scambio termico altamente efficiente. Il calore viene trasferito dall'olio caldo al liquido refrigerante attraverso le sottili pareti metalliche delle piastre. Il risultato è una significativa riduzione della temperatura dell'olio motore, che previene i rischi di surriscaldamento e contribuisce alla longevità del motore e degli altri componenti.

Perché è Importante lo Scambiatore di Calore Auto

Il corretto funzionamento dello scambiatore di calore è vitale per la salute e l'efficienza complessiva del veicolo. I benefici derivanti da uno scambiatore in perfette condizioni sono molteplici e incidono su vari aspetti del funzionamento dell'automobile:

• Protezione del Motore: Mantenere la temperatura dell'olio motore entro limiti ottimali protegge il motore da danni da calore e usura prematura. Un olio troppo caldo perde le sue proprietà lubrificanti, aumentando l'attrito e la possibilità di guasti meccanici.
• Prestazioni Stabili e Costanti: Con temperature controllate, il motore può operare in modo più stabile e costante, garantendo le prestazioni attese in ogni condizione di guida.
• Efficienza Energetica e Consumi Ridotti: Un motore che opera a temperature ideali è più efficiente dal punto di vista energetico. Questo si traduce in un minor consumo di carburante, contribuendo sia al risparmio economico che a una riduzione delle emissioni.
• Maggiore Durata del Sistema di Lubrificazione: L'olio motore, se mantenuto alla giusta temperatura, degrada più lentamente. Ciò prolunga la durata del sistema di lubrificazione e riduce la frequenza necessaria per i cambi d'olio.
• Comfort nell'Abitacolo: In un contesto più ampio, gli scambiatori di calore sono utilizzati anche nei sistemi di climatizzazione per mantenere una temperatura confortevole all'interno dell'abitacolo, evitando il surriscaldamento e migliorando il comfort degli occupanti.

Radiatore Olio Motore: Una Componente Spesso Ignorata

Spesso, l'olio viene raffreddato nella coppa dell'olio, posta nella parte inferiore del veicolo, la quale dissipa calore grazie al contatto con il flusso d'aria. Tuttavia, in molte vetture moderne, in particolare quelle di medie dimensioni, di lusso o sportive, è presente un radiatore ad olio dedicato. Questo componente è integrato nel circuito di raffreddamento e ha il compito specifico di gestire la temperatura dell'olio, complementando l'azione della coppa e fornendo un raffreddamento più efficace in condizioni di maggiore stress termico.

Scambiatore di Calore nelle Trasmissioni Automatiche

Per le trasmissioni automatiche, lo scambiatore di calore assume un'importanza altrettanto critica. L'olio del cambio automatico è soggetto a elevate temperature di esercizio, che possono causare un rapido deterioramento e compromettere la funzionalità della trasmissione. La funzione dello scambiatore in questo contesto è di raffreddare rapidamente l'olio, evitando il surriscaldamento che può portare a usure o rotture interne.

Quando si verificano cedimenti, in particolare legati al convertitore di coppia, le impurità che si generano possono entrare in circolo e rimanere "intrappolate" all'interno dello scambiatore di calore, rallentando il flusso dell'olio e compromettendo ulteriormente il funzionamento. Per questo motivo, una pulizia regolare del circuito tramite macchinari specifici è fondamentale, soprattutto in concomitanza con interventi sul cambio. Questa procedura, sebbene "opzionale" rispetto alla normale manutenzione, diventa essenziale per evitare che detriti sedimentati tornino nel cambio dopo una lavorazione, vanificandone l'efficacia.

Problemi Comuni e Sintomi di uno Scambiatore Rotto

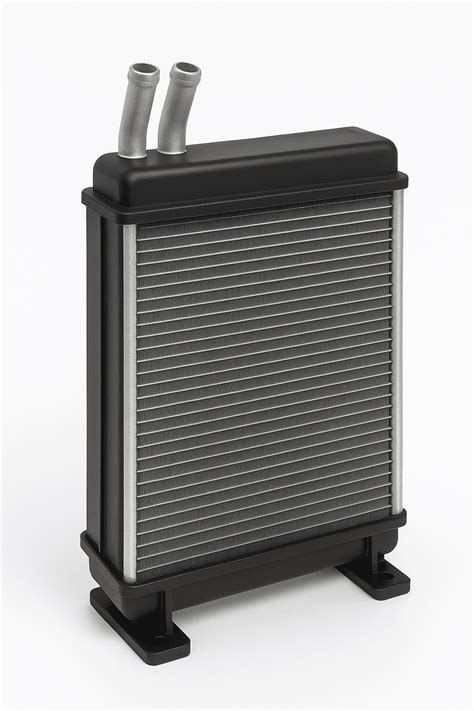

Uno scambiatore di calore difettoso o rotto può causare gravi danni al motore e alla trasmissione. Nei motori diesel moderni, un problema frequente è l'emulsione olio-liquido refrigerante, visibile come una sostanza di colore nocciola nella vaschetta del radiatore. Questo accade quando la tenuta delle piastre viene meno, provocando la contaminazione tra i due fluidi e possibili danni alla guarnizione della testata, un componente critico del motore.

Le cause più comuni di danneggiamento includono:

• Utilizzo di acqua invece del liquido refrigerante: L'acqua, a differenza dei liquidi refrigeranti specifici, non offre la stessa protezione contro la corrosione e l'ossidazione delle piastre interne dello scambiatore.
• Cambi olio troppo distanziati o oli non idonei: Un olio degradato o di qualità inferiore può contenere impurità che, col tempo, possono intasare o danneggiare le superfici di scambio termico.
• Stress termici e meccanici: Variazioni estreme di temperatura e vibrazioni possono generare microfessurazioni nelle piastre o nelle saldature, compromettendo l'integrità dello scambiatore.

Per riconoscere un danneggiamento, è necessario rivolgersi a un'officina specializzata, che effettuerà test mirati. Alcuni metodi diagnostici includono:

• Bypass temporaneo del circuito di raffreddamento: Questo test può aiutare a isolare lo scambiatore come fonte del problema.
• Smontaggio e lavaggio dello scambiatore acqua-olio: Questa operazione è seguita da una prova di tenuta a vuoto/pressione per verificare l'integrità delle piastre.
• Lavaggio completo del circuito refrigerante e successiva sostituzione: Se lo scambiatore è irrimediabilmente danneggiato, la sostituzione è l'unica soluzione, accompagnata da un'accurata pulizia dell'intero circuito per eliminare eventuali residui contaminanti.

Manutenzione e Pulizia: Essenziali per l'Efficienza

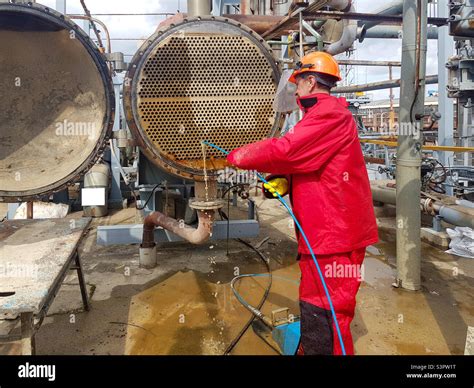

La pulizia dello scambiatore di calore auto è fondamentale per mantenere la sua efficienza nel tempo. Depositi, incrostazioni o piccole perdite possono compromettere gravemente lo scambio termico, riducendone l'efficacia. Un controllo periodico consente di individuare anomalie e intervenire tempestivamente, prevenendo guasti maggiori e costosi.

In caso di rottura o fuoriuscita d'olio, è fondamentale intervenire rapidamente per evitare ulteriori danni al motore o alla trasmissione. Per quanto riguarda la manutenzione delle trasmissioni automatiche, si suggerisce di aggiungere la pulizia dello scambiatore alla normale manutenzione ordinaria (cambio olio, filtro, guarnizione) da eseguirsi ogni 50-60.000 km di percorrenza. Spesso non è sufficiente un solo passaggio di pulizia affinché tutte le impurità possano essere eliminate. È possibile procedere direttamente con il mezzo sul ponte collegando il macchinario ai tubi, o inviando lo scambiatore (a volte tutto il radiatore a seconda del sistema installato) per un intervento più approfondito.

Scambiatori di Calore: Un Ruolo Ampio in Diverse Applicazioni

Oltre al settore automobilistico, gli scambiatori di calore sono dispositivi fondamentali in molti ambiti industriali, svolgendo un ruolo cruciale nella gestione e nel controllo delle temperature. Servono a ottimizzare l'energia termica in diversi settori, aumentando l'efficienza e riducendo il consumo energetico.

Esistono diverse tipologie di scambiatori di calore, come gli scambiatori termici aria-olio, progettati per essere installati sulle linee di ritorno dei circuiti oleodinamici, e gli scambiatori di calore acqua-olio, spesso a fascio tubiero, realizzati con tubi lisci di rame di piccolo diametro, che possono avere una massima superficie di scambio di diverse decine di metri quadrati. Aziende come OMT Group, ad esempio, progettano e producono interamente i loro scambiatori di calore in complessi industriali dedicati, utilizzando processi avanzati come la fabbricazione della massa radiante in alluminio con forno di brasatura alto vuoto.

Soluzioni di Riparazione e Ricambi di Qualità

Per la costruzione e la riparazione degli scambiatori di calore auto, esistono aziende specializzate come CDR Italia, che utilizzano sistemi brevettati, come il SuperAction®, per garantire ricambi di alta qualità e soluzioni tecnologicamente avanzate per qualsiasi marca e modello di veicolo. Con un'ampia gamma di servizi di riparazione per marchi come Abarth, Alfa Romeo, Audi, BMW, Citroën, Cupra, Dacia, DS, Ferrari, Fiat, Ford, Honda, Hyundai, Jaguar, Jeep, Kia, Lamborghini, Land Rover, Lexus, Maserati, Mazda, Mercedes, Mini, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault, Seat, Skoda, Smart, Subaru, Suzuki, Tesla, Toyota, Volvo, Volkswagen e molti altri, è possibile contare su competenze specializzate e prezzi competitivi per mantenere l'efficienza del proprio veicolo. In caso di necessità, la scelta di ricambi di qualità e l'affidamento a professionisti del settore sono garanzia di un funzionamento ottimale e duraturo del sistema.
