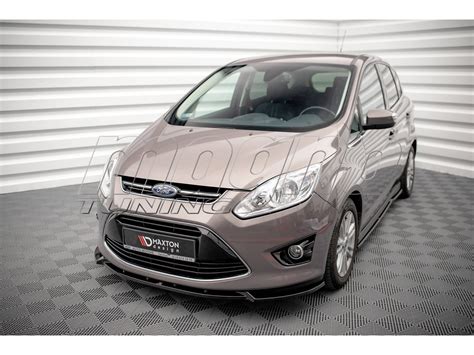

La Ford C-MAX di seconda generazione, presentata il 15 settembre 2009 al Salone dell'Automobile di Francoforte, ha segnato un'evoluzione nel design automobilistico con il concept iosis MAX e l'introduzione della nuova piattaforma globale del segmento C. Questo modello, prodotto dal 2010 al 2017 (con carrozzeria C344), integra avanzate soluzioni tecnologiche che richiedono un sistema elettrico ben organizzato e protetto da sovraccarichi. La gestione di questo sistema è affidata a diverse scatole fusibili, strategicamente posizionate nel veicolo per garantire la sicurezza e il corretto funzionamento di tutte le apparecchiature elettriche.
Questo articolo fornisce una guida dettagliata sulla localizzazione, la descrizione e gli schemi delle scatole portafusibili della Ford C-MAX Mk2, includendo anche informazioni sui fusibili ad alto amperaggio e le funzioni specifiche di ciascun circuito.
La Scatola Pre-fusibili: La Prima Linea di Difesa
Nella Ford C-MAX, la protezione del sistema elettrico inizia con la scatola pre-fusibili. Questa è un componente cruciale, situato nel vano motore e saldamente fissato al morsetto positivo della batteria. La sua funzione principale è contenere fusibili ad alto amperaggio, che fungono da prima linea di difesa contro sovraccarichi elettrici di grande entità, proteggendo i sistemi elettrici principali del veicolo.
Data la natura e l'importanza di questi fusibili, la loro sostituzione richiede competenze specifiche e strumenti adeguati. Per questa ragione, si consiglia vivamente di rivolgersi a una concessionaria autorizzata per qualsiasi intervento su questa scatola fusibili. Tentare una sostituzione fai-da-te potrebbe compromettere la sicurezza del veicolo e causare danni maggiori al sistema elettrico.
Scatola dei Fusibili nel Vano Motore: Il Cuore Elettrico
Il vano motore ospita la scatola fusibili principale, essenziale per il funzionamento di numerosi sistemi vitali del veicolo. Questa scatola contiene una serie di fusibili ad alto amperaggio progettati per proteggere i circuiti elettrici principali. La sua posizione è sul lato destro del vano motore, dove si trovano due blocchi distinti: il blocco principale e il blocco di alimentazione. Entrambi sono protetti da coperchi in plastica per prevenire l'ingresso di sporco e umidità.
Quando si scollega e si ricollega la batteria, è importante tenere presente che alcune funzioni del veicolo potrebbero richiedere un ripristino. Per accedere a questa scatola fusibili, è sufficiente sollevare la leva di sgancio situata sul retro del coperchio e rimuoverlo.

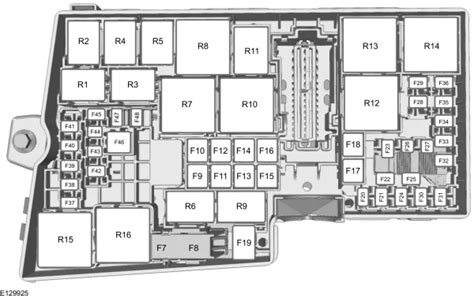

Schema dei Fusibili della Scatola Principale nel Vano Motore
Di seguito è riportato lo schema dettagliato dei fusibili e dei relè all'interno della scatola principale nel vano motore, con indicazione dell'amperaggio e della funzione associata per ciascuno. Le descrizioni possono variare leggermente in base all'anno di produzione e alla configurazione del veicolo (es. Hybrid, Energi).
Fusibili:
- 1. Hybrid, Energi: Modulo di ventilazione del radiatore 50A
- 2. Hybrid, Energi: Pompa elettrica per il sistema di raffreddamento 50A
- 3. Hybrid, Energi: Modulo elettronico della carrozzeria 1 50A
- 4. Hybrid, Energi: Modulo elettronico della carrozzeria 2 50A
- 5. Ibrido, Energi: Vuoto
- 6. Ibrido, Energi: Vuoto
- 7. Pompa ABS 40A
- 8. Valvola ABS 30A
- 9. Lavafari 20A o ibrido, Energi: Pompa a vuoto 40A
- 10. Riscaldamento 40A
- 11. 2010-2015: modulo di qualità della tensione 30A o 2015-2017: sistema start-stop 30A o ibrido, Energi: centralina motore 30A
- 12. Unità di controllo motore (eccetto Hybrid, Energi) 30A
- 13. Relè motorino di avviamento 30A o ibrido, Energi: relè centralina motore 25A
- 14. Sbrinamento parabrezza (lato destro) 40A o ibrido, Energi: tergicristallo posteriore 20A
- 15. 1.0L EcoBoost: ventola intercooler 25A o 2015-2017: relè ventola sistema di raffreddamento 40A o ibrido, Energi: modulo elettronico carrozzeria (KL30) 30A
- 16. Sbrinamento parabrezza (lato sinistro) 40A o ibrido, Energi: modulo elettronico della carrozzeria (15) 20A
- 17. Riscaldamento ausiliario 20A o Energi: pompa dell'olio della trasmissione 20A
- 18. Tergicristallo parabrezza 20A
- 19. ABS, ESP 5A
- 20. Avvisatore acustico 15A
- 21. Interruttore luci di stop 5A
- 22. Sistema di monitoraggio della batteria 15A o ibrido, Energi: sistema di monitoraggio della pompa del vuoto 5A
- 23. Bobine relè, interruttore luci 5A o ibrido, Energi: unità di controllo motore (15), unità di controllo cambio (15), pompa olio cambio (15) 5A
- 24. Presa posteriore 20A o ibrido, Energi: bobine relè, interruttore luci 5A
- 25. 2010-2015: specchietti retrovisori elettrici 10A o ibridi, Energi: ventola di raffreddamento 10A
- 26. 2010-2015: unità di controllo motore 15A o 2015-2017: unità di controllo trasmissione (powerShift) 15A o 2015-2017: unità di controllo trasmissione 25A o ibrida, Energi: servosterzo 5A
- 27. Frizione del compressore dell'aria condizionata 15A o ibrido, Energi: flussimetro dell'aria massica 5A
- 28. 2015-2017: telecamera di retromarcia, sistema di avviso di potenziale collisione 7,5A o ibrido, Energi: calcolatore motore 15A
- 29. 2010-2015: sbrinamento lunotto posteriore 25A o ibrido, Energi: sistema di climatizzazione e riscaldamento 10A
- 30. Ibrido, Energi: unità di controllo motore 5A o unità di controllo motore, dispositivo di controllo del cambio 10A
- 31. Energi: illuminazione della presa di ricarica 5A
- 32. 2010-2015: valvola di ricircolo dei gas di scarico, valvole di regolazione della torsione, sonda riscaldata dell'ossigeno dei gas di scarico (sistemi di gestione del motore), modulo di controllo elettronico della ventola-relè (avvolgimento), modulo della pompa dell'acqua ausiliaria (1.0L EcoBoost) 10A o 2015-2017: modulo di controllo motore, relè ventola sistema di raffreddamento 10A o ibrido, Energi: rete di bordo 2 20A
- 33. 2010-2015: bobine di accensione 10A o 2015-2017 e 1.5L, 1.6L, 2.0L: modulo di controllo motore, bobine di accensione 15A o 2015-2017 e 1.0L EcoBoost: modulo di controllo motore, bobine di accensione 20A o Hybrid, Energi: rete di bordo 4 15A
- 34. Iniettore 10A
- 35. 2010-2015 e benzina: bobina relè intercooler 5A o 2010-2015 e diesel: riscaldamento filtro carburante 15A o 2015-2017 e 1.5L, 1.6L, 2.0L: sensore acqua carburante (1.5L, 2.0L), centralina motore, bobine di accensione 10A o 2015-2017 e 1.0L EcoBoost: centralina motore, bobine di accensione 15A o ibrido, Energi: rete di bordo 3 10A
- 36. 2010-2015: centralina motore 10A o 2015-2017: tendina radiatore attiva 5A o ibrida, Energi: impianto elettrico del veicolo 1 20A
- 37. Non utilizzato
- 38. Modulo di comando del motore, modulo di comando del cambio (2010-2015) 15A
- 39. Modulo di comando dei fari 5A
- 40. Servosterzo 5A
- 41. Modulo elettronico della carrozzeria 20A
- 42. 2010-2015: tergicristallo posteriore 15A
- 43. Regolatore fari, illuminazione adattiva (2015-2017) 15A
- 44. 2015-2017: regolatore di velocità adattivo 5A
- 45. Ugelli lavavetri riscaldati 10A
- 46. 2010-2015: alzacristalli anteriori 25A o 2015-2017: ventola del sistema di raffreddamento 25A
- 47. 2010-2015: specchietti retrovisori riscaldati 7,5A
- 48. Filtro dei prodotti di combustione diesel dell'evaporatore 15A
Relè:
- R1. Ventola del radiatore dell'aria di sovralimentazione
- R2. Segnale acustico
- R3. Evaporatore del filtro dei prodotti di combustione diesel e sistema ibrido
- R4. Tergicristallo
- R5. Lavafari
- R6. Tergicristallo (alta/bassa velocità)
- R7. Parabrezza riscaldato o ibrido, Energi: pompa del vuoto
- R8. Ventola di raffreddamento o ibrida, Energi: accensione
- R9. Vuoto
- R10. Ventola di raffreddamento o ibrida, Energi: sensore pompa del vuoto
- R11. Frizione compressore climatizzatore
- R12. Ventola di raffreddamento
- R13. Riscaldamento
- R14. Unità di controllo motore
- R15. Motorino di avviamento
- R16. Accensione
Scatola di Protezione Elettrica Principale: La Distribuzione della Potenza
Adiacente alla scatola fusibili principale nel vano motore si trova la scatola di protezione elettrica principale. Questa è responsabile della distribuzione della potenza a componenti ad alto consumo energetico e moduli di controllo critici.
Schema:
- 1. Scatola di comando servosterzo 80A
- 2. Motorino di avviamento 150A
- 3. 100A (Funzione non specificata nei dati forniti)
- 4. Apparecchio di comando multifunzionale 50A
- 5. Riscaldamento supplementare 80A
- 6. Scatola fusibili/relè nel bagagliaio 70A
- 7. 60A (Funzione non specificata nei dati forniti)
- 8. Centralina motore ventola 50A
- 9. Centralina multifunzione 50A
- 10. Centralina candelette 60A
FORD C-MAX I (2003-2010) – Dove si trova la scatola dei fusibili sotto il cofano
Scatola Portafusibili nell'Abitacolo: Comfort e Funzioni Interne
La scatola fusibili situata nell'abitacolo è fondamentale per il funzionamento di tutti i sistemi elettrici interni, garantendo comfort e funzionalità al conducente e ai passeggeri. Questa scatola si trova in una posizione discreta ma accessibile: sotto il cassetto portaoggetti, dietro il rivestimento dell'abitacolo.
Per accedervi, è necessario rimuovere due viti che fissano il rivestimento. Questa procedura è relativamente semplice e può essere eseguita con pochi strumenti di base.

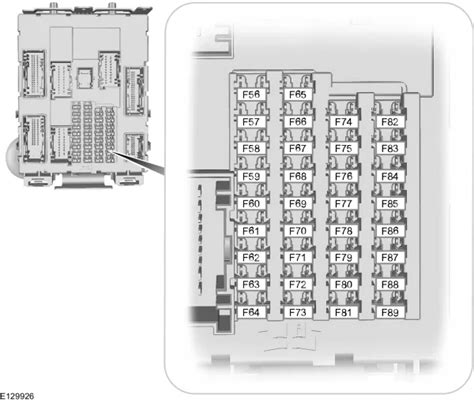

Schema dei Fusibili della Scatola nell'Abitacolo
Qui di seguito è riportato lo schema dettagliato dei fusibili e delle loro funzioni, essenziali per il corretto funzionamento delle varie dotazioni interne. È importante notare come i fusibili per l'accendisigari e la radio siano evidenziati, data la loro frequente necessità di verifica o sostituzione.
- 56. Modulo carburante (fusibile della pompa benzina) 20A
- 57. Vuoto
- 58. Vuoto
- 59. Ricetrasmettitore antifurto passivo 5A
- 60. Illuminazione interna, unità di comando porta conducente, illuminazione vano portaoggetti, retroilluminazione, unità di comando tetto 10A
- 61. Ford C Max accendisigari, presa posteriore 20A
- 62. Sensore pioggia, sensore umidità, specchietto retrovisore interno antiriflesso automatico 5A
- 63. Regolatore di velocità 10A
- 64. Non utilizzato
- 65. Sblocco serratura portellone posteriore a comando elettrico 10A
- 66. Serratura porta conducente, doppia serratura, serratura sportello carburante (2015-2018) 20A
- 67. Schermo infotainment, modulo SYNC, modulo GPS, telefono (Energi) 7,5A
- 68. Blocco elettrico piantone dello sterzo 15A
- 69. Quadro strumenti 5A
- 70. Chiusura centralizzata 20A
- 71. Climatizzatore, unità di controllo del riscaldamento (climatizzatore meccanico (ibrido, Energi)) 7,5A/10A
- 72. Modulo volante 7,5A
- 73. Antifurto, presa diagnostica, batteria per unità audio autonoma 5A
- 74. Luci abbaglianti 15A
- 75. Fendinebbia 15A
- 76. Luci di retromarcia 10A
- 77. Lavavetri parabrezza, lavavetri posteriore 20A
- 78. Interruttore di accensione, pulsante di avviamento, sistema di accesso senza chiave 5A
- 79. Pulsante di allarme, radio, navigatore, modulo di comando vocale, lettore DVD, caricatore CD, pulsante di blocco porte 15A
- 80. Tetto apribile 20A
- 81. Sensore di monitoraggio dell'abitacolo, radio, tendina parasole 5A
- 82. Pompa lavavetri 20A
- 83. Chiusura centralizzata 20A
- 84. Sblocco porta conducente, doppia chiusura, sblocco sportello carburante (2015-2017) 20A
- 85. Radio, navigatore, interruttore airbag passeggero, interruttore riscaldamento sedili, riscaldamento ausiliario, modulo di comando riscaldamento (climatizzatore meccanico), relè tergicristallo posteriore, riscaldamento ausiliario, regolatore di velocità adattivo 7,5A
- 86. Modulo di controllo airbag e cinture di sicurezza, sistema di rilevamento passeggero anteriore, spia airbag passeggero 10A
- 87. Volante riscaldato 15A
- 88. Modulo di qualità della tensione 20A
- 89. Vuoto
Scatola Portafusibili nel Bagagliaio: Funzioni Posteriori e Accessori
La terza scatola portafusibili della Ford C-MAX Mk2 si trova nel bagagliaio, posizionata strategicamente dietro il passaruota lato passeggero. Questa scatola gestisce i circuiti elettrici relativi alle funzioni posteriori del veicolo e a diversi accessori, contribuendo alla completezza del sistema elettrico.
Per accedere a questa scatola, è necessario aprire il coperchio di plastica che la protegge, situato sul lato sinistro del bagagliaio. Questa operazione è intuitiva e non richiede attrezzi particolari, rendendo la manutenzione o la sostituzione dei fusibili relativamente semplice.

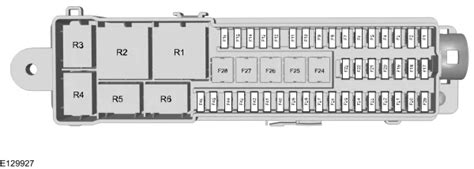

Mappa dei Fusibili e Relè della Scatola nel Bagagliaio
Di seguito è riportata la mappa dettagliata dei fusibili e dei relè con le rispettive descrizioni e amperaggi, che illustra come questa scatola controlli una vasta gamma di funzioni, dall'apertura senza mani del portellone ai sistemi di accesso senza chiave e ai moduli delle portiere.
Fusibili:
- 1. Apertura senza mani della porta del bagagliaio 5A
- 2. Sistema di accesso senza chiave 10A
- 3. Maniglie delle porte sui veicoli dotati di sistema di accesso senza chiave 5A
- 4. Modulo porta (porta anteriore sinistra) (alzacristalli elettrici, chiusura centralizzata, specchietti retrovisori ripiegabili elettricamente, specchietti retrovisori riscaldati) 25A
- 5. Modulo porta (porta anteriore destra) (alzacristalli elettrici, chiusura centralizzata, specchietti retrovisori ripiegabili elettricamente, specchietti retrovisori riscaldati) 25A
- 6. Modulo porta (posteriore sinistra) (alzacristalli) 25A
- 7. Modulo porta (posteriore destra) (alzacristalli) 25A
- 8. Sistema antifurto 10A o ibrido, Energi: sedile passeggero regolabile elettricamente 25A
- 9. Sedile conducente elettrico 25A
- 10. 2015-2017: Alzacristalli elettrici 25A o ibrido, Energi: sbrinamento lunotto posteriore 25A
- 11. 2015-2017: Relè di accensione 5A
- 12. 2010-2015: Climatizzatore 10A o Hybrid, Energi: unità di controllo della batteria 15A
- 13. 2010-2015: quadro strumenti 5A
- 14. Schermo del sistema di infotainment, modulo GPS (con modulo di avvio e arresto) 7,5A o Energi: sistema di ricarica 10A
- 15. 2010-2015: sistema audio 15A
- 16. Vuoto
- 17. Unità di controllo della batteria 10A
- 18. Unità di controllo della batteria - ventola 15A
- 19. Energi: ventola di ricarica 15A
- 20. Non utilizzato
- 21. Ibrido, Energi: 2013: presa intelligente 10A o Ibrido, Energi: 2014-2017: presa intelligente 15A
- 22. Ibrido, Energi: riduzione attiva del rumore 10A
- 23. Vuoto
- 24. Convertitore CC/CA 30A
- 25. Portellone posteriore con comando elettrico 25A
- 26. Europa: modulo rimorchio 40A o Energi: carica AC/DC 40A
- 27. 2015-2017: sbrinamento lunotto posteriore 30A o ibrido, Energi: presa nel bagagliaio 20A
- 28. Vuoto
- 29. Sistema di monitoraggio degli angoli ciechi, sistema di monitoraggio della segnaletica orizzontale, Active City Stop, telecamera di retromarcia (senza modulo di avvio/arresto del motore), accensione (con sistema di avvio/arresto del motore) 5A
- 30. Modulo di assistenza al parcheggio 5A
- 31. Ibrido, Energi: telecamera di retromarcia 5A
- 32. Convertitore CC/CA 5A
- 33. 2015-2017: relè per tergicristallo posteriore 15A
- 34. Sedile conducente riscaldato 15A o ibrido, Energi: sedile conducente riscaldato 20A
- 35. Sedile passeggero riscaldato 15A o ibrido, Energi: sedile passeggero riscaldato 20A
- 36. Non utilizzato
- 37. Tetto apribile Parasole 20A
- 38-43. Vuoto
- 44. 2015-2017: Specchietti retrovisori elettrici 10A
- 45. 2015-2017: Specchietti retrovisori riscaldati 7,5A o ibrido, Energi: sensore di umidità 5A
- 46. 2010-2015: Sistema di monitoraggio degli angoli ciechi, sistema di segnaletica orizzontale, telecamera di retromarcia (con sistema di arresto/avvio del motore) 5A o ibrido, Energi: sistema di alimentazione 10A
Relè:
- R1. Contatto o ibrido, Energi: terminale 15
- R2. Riscaldamento lunotto posteriore
- R3. Tergicristallo lunotto posteriore o Energi: sportello serbatoio carburante
- R4. Vuoto
- R5. Sirena sistema antifurto
- R6. Relè ausiliario o ibrido, Energi: tergicristallo posteriore
Tutte le Apparecchiature Elettriche: Una Visione d'Insieme
Comprendere la posizione delle scatole fusibili è solo una parte del quadro generale. La Ford C-MAX Mk2 è un veicolo ricco di tecnologia, e la conoscenza dei moduli di controllo elettronico e delle apparecchiature elettriche distribuite in tutto il veicolo è fondamentale per una diagnosi accurata e una manutenzione efficace. La seguente lista offre una panoramica della dislocazione di questi componenti.
- 1. Modulo di controllo elettronico dell'ABS
- 2. Modulo di controllo elettronico dell'aria condizionata
- 3. Segnalatore acustico per il sistema antifurto - a destra nel bagagliaio
- 4. Modulo di controllo dell'interfaccia del sistema audio
- 5. Batteria
- 6. Connettore diagnostico (DLC)
- 7. Modulo di controllo del convertitore CC/CC
- 8. Modulo di controllo elettrico della porta del conducente
- 9. Modulo di controllo elettrico della porta posteriore sinistra
- 10. Modulo di controllo elettrico della porta del passeggero
- 11. Modulo di controllo elettrico per il portellone posteriore destro
- 12. Modulo di controllo elettronico (ECM) - dietro il rivestimento del passaruota sinistro
- 13. Modulo di comando del motore della ventola di raffreddamento
- 14. Modulo di comando della serranda del radiatore del sistema di raffreddamento
- 15. Scatola fusibili/relè principale, vano motore 1
- 16. Scatola fusibili di rete, vano motore 2
- 17. Scatola fusibili/relè cruscotto
- 18. Scatola fusibili/relè, bagagliaio - sul lato sinistro del bagagliaio
- 19. Modulo di comando delle candelette dietro il rivestimento del passaruota sinistro
- 20. Modulo di comando dei fari
- 21. Resistenza della ventola del riscaldamento - accanto al motore della ventola.
- 22. Avvisatore acustico 1
- 23. Avvisatore acustico 2
- 24. Modulo di comando dell'interruttore di accensione
- 25. Modulo di comando per l'interfaccia della strumentazione
- 26. Modulo di comando per l'interfaccia della strumentazione
- 27. Modulo di comando per il comando a distanza della chiusura centralizzata e dell'avviamento del motore - sul lato sinistro del vano bagagli
- 28. Unità di comando del sistema di marcatura - nel bagagliaio
- 29. Modulo di comando multifunzione - nella scatola dei fusibili/relè sotto il cruscotto - funzioni: antifurto, chiusura centralizzata, fendinebbia, pompa carburante, fari, indicatori di direzione/freno di emergenza, illuminazione interna, tergicristallo/lavacristallo posteriore, luci di retromarcia, tergicristallo/lavacristallo
- 30. Unità di comando del sistema di navigazione - Console sul tetto
- 31. Sensore della temperatura dell'aria ambiente
- 32. Unità di comando del sistema di parcheggio - a destra nel bagagliaio
- 33. Modulo di rilevamento pedoni - Console sul tetto
- 34. Modulo di comando del servosterzo - sul piantone dello sterzo
- 35. Modulo di comando del riscaldamento del sedile del conducente - sotto il sedile del conducente
- 36. Modulo di comando del riscaldamento del sedile passeggero - sotto il sedile passeggero
- 37. Modulo di comando del volante
- 38. Modulo di comando SRS - elettronico
- 39. Modulo di comando del telefono
- 40. Modulo di comando dell'impianto elettrico del rimorchio - sul lato sinistro del vano bagagli
- 41. Modulo di comando elettronico della trasmissione (TCM) - sulla trasmissione
Le informazioni qui presentate mirano a fornire una guida completa e aggiornata. È importante ricordare che le specifiche possono variare leggermente tra il libretto di uso e manutenzione stampato e le versioni digitali più recenti.
