La Toyota Aygo, nella sua prima generazione, ha segnato un'importante tappa nel segmento delle city car, con una produzione estesa dal 2005 al 2014, intervallata da due significativi aggiornamenti del modello. Per i proprietari di questo veicolo, comprendere il funzionamento e la localizzazione dei componenti elettrici essenziali, come la scatola dei fusibili e dei relè, è fondamentale per la manutenzione e la risoluzione di eventuali problemi. Questo articolo fornisce informazioni dettagliate sulla posizione delle centraline elettroniche, una descrizione dei fusibili e dei relè della Toyota Aygo 1, corredata da schemi a blocchi ed esempi fotografici.
Posizionamento della Scatola Fusibili Principale

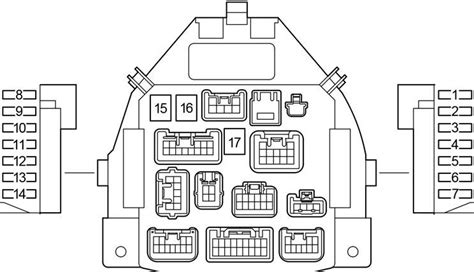

La scatola dei fusibili principale, che gestisce la maggior parte dei circuiti elettrici del veicolo, è strategicamente posizionata all'interno dell'abitacolo della Toyota Aygo. Per accedervi, è necessario individuare il pannello situato sul lato del conducente, in prossimità del cruscotto.
Per accedere ai fusibili e ai relè, è indispensabile rimuovere una copertura protettiva. Questa operazione richiede lo svitamento di tre viti che fissano saldamente il coperchio alla sua sede. Una volta rimosso il pannello, si avrà piena visibilità della disposizione dei diversi componenti.
Identificazione dei Fusibili e dei Relè
La scatola dei fusibili della Toyota Aygo 1 contiene una varietà di fusibili e relè, ciascuno progettato per proteggere specifici circuiti elettrici da sovraccarichi di corrente. La corretta identificazione di ogni componente è cruciale per una sostituzione efficace in caso di guasto.

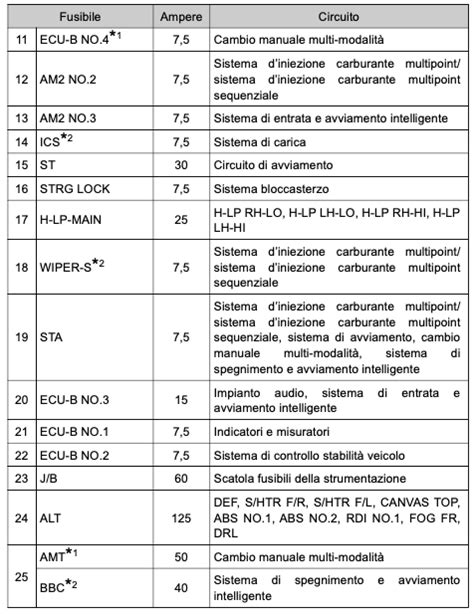

La disposizione dei fusibili e dei relè è solitamente indicata su uno schema stampato all'interno del coperchio della scatola stessa. Questo schema funge da mappa, associando ogni posizione a un determinato circuito (ad esempio, luci, radio, tergicristalli, accensione, ecc.) e al valore di amperaggio del fusibile appropriato. È di vitale importanza utilizzare sempre fusibili con l'amperaggio corretto, come specificato dal produttore, per evitare danni al sistema elettrico del veicolo.
Inoltre, la scatola dei fusibili può includere anche dei relè. I relè sono interruttori elettromeccanici che utilizzano un segnale di bassa corrente per controllare un circuito ad alta corrente. Sono spesso utilizzati per componenti che richiedono una quantità significativa di energia, come il motorino di avviamento, il sistema di raffreddamento del motore o i fari. Anche per i relè, lo schema interno alla scatola fornirà indicazioni sulla loro funzione e posizione.
Blocco Relè Aggiuntivo (RHD)

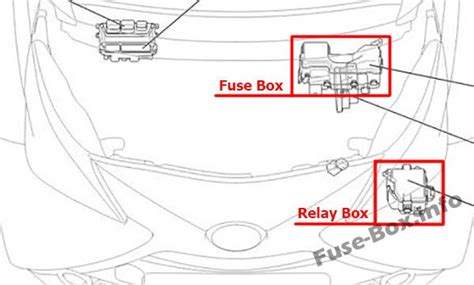

Per i veicoli con guida a destra (RHD - Right-Hand Drive), potrebbe essere presente un blocco relè aggiuntivo. La localizzazione esatta di questo blocco può variare leggermente, ma è spesso situato in prossimità del vano motore o sotto il cruscotto, sul lato del passeggero.
Come per la scatola fusibili principale, anche per accedere a questo blocco relè potrebbe essere necessario rimuovere una copertura protettiva, fissata tramite viti. La consultazione del manuale d'uso del veicolo è sempre raccomandata per confermare la posizione esatta e le procedure di accesso specifiche per il modello RHD.
Schemi a Blocchi e Funzionalità
La comprensione degli schemi a blocchi relativi alla scatola fusibili e ai relè è essenziale per diagnosticare problemi elettrici. Uno schema a blocchi illustra le interconnessioni tra i vari componenti elettrici, mostrando come la corrente fluisce attraverso i fusibili e i relè per alimentare le diverse funzioni del veicolo.
Ad esempio, uno schema potrebbe mostrare come il fusibile "Radio" protegge il circuito dell'autoradio. Se la radio smette di funzionare, il primo passo nella diagnosi sarebbe controllare questo specifico fusibile. Se il fusibile è bruciato (il filo metallico all'interno è interrotto), deve essere sostituito con uno nuovo dello stesso amperaggio. Se il fusibile è integro, il problema potrebbe risiedere nel relè associato, nel cablaggio o nell'unità radio stessa.
Posizione del fusibile su Toyota AYGO 1.0

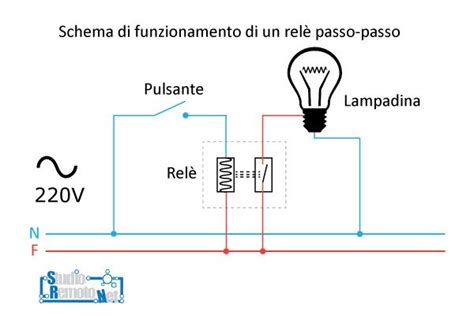

I relè, come accennato, agiscono come interruttori. Quando la centralina del veicolo invia un segnale al relè, questo chiude un circuito elettrico più potente. Un esempio comune è il relè del motorino di avviamento: quando si gira la chiave di accensione, un segnale a bassa corrente attiva il relè, che a sua volta permette alla batteria di inviare una corrente elevata al motorino di avviamento per avviare il motore. Se il motore non si avvia e si sospetta un problema al motorino di avviamento, il relè associato potrebbe essere un punto da investigare.
Esempi Fotografici e Identificazione Visiva

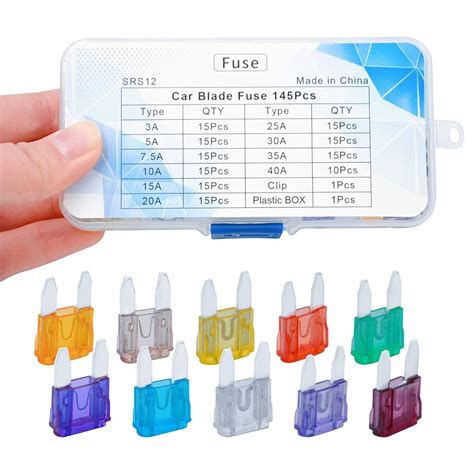

La familiarizzazione con l'aspetto visivo dei fusibili e dei relè è un aspetto pratico dell'ispezione. I fusibili sono generalmente di piccole dimensioni e di forma rettangolare o cilindrica, con un involucro trasparente che permette di vedere il filo metallico al suo interno. Sono codificati per colore in base al loro amperaggio, anche se questo codice colore può variare leggermente tra i produttori.
I relè sono tipicamente componenti più grandi, spesso di forma quadrata o rettangolare, con pin metallici sul fondo per il collegamento ai connettori della scatola. Possono avere un involucro in plastica di vari colori, ma la loro funzione è solitamente indicata da un numero o da una sigla stampata sulla parte superiore o laterale.
È importante notare che la manipolazione impropria dei componenti elettrici può causare danni al veicolo. In caso di dubbi o incertezze, è sempre consigliabile consultare un meccanico qualificato o fare riferimento al manuale di servizio specifico per la Toyota Aygo 2006. La comprensione di questi elementi non solo facilita la manutenzione ordinaria, ma fornisce anche gli strumenti per una diagnosi più informata in caso di malfunzionamenti elettrici, contribuendo a mantenere la propria Aygo in perfette condizioni operative. La precisione nell'identificazione e nella sostituzione di fusibili e relè è un passo fondamentale per garantire la sicurezza e l'affidabilità del sistema elettrico della vettura.
