La scatola sterzo è un componente cruciale del sistema di guida di qualsiasi veicolo, responsabile della traduzione dei movimenti del volante in un'azione direzionale delle ruote. Con l'evoluzione della tecnologia automobilistica, gli impianti sterzanti hanno subito significative trasformazioni, passando da sistemi puramente meccanici a soluzioni più complesse come l'idroguida e, più recentemente, i sistemi di servosterzo elettrico. La Ford Mondeo, come molti veicoli moderni, impiega spesso una scatola guida elettrica, un sistema che offre numerosi vantaggi in termini di efficienza e controllo.
Il servosterzo elettrico: un'innovazione tecnologica
Gli impianti sterzanti attuali si suddividono principalmente in tre categorie: meccanici, elettrici e idraulici. Il servosterzo elettrico, talvolta chiamato "dual-drive" o EPAS (Electric Power Assisted Steering), rappresenta un notevole progresso. A differenza dell'idroguida, che utilizza una pompa idraulica trascinata dal motore per generare la potenza necessaria, il servosterzo elettrico sfrutta un motorino elettrico. Questo motorino è il cuore del sistema e fornisce l'assistenza al volante, riducendo lo sforzo richiesto al conducente per sterzare, specialmente a basse velocità o durante le manovre di parcheggio.
Il principio di funzionamento è relativamente semplice: quando il conducente ruota il volante, dei sensori rilevano la coppia applicata e l'angolo di sterzata. Queste informazioni vengono inviate a una centralina elettronica che, a sua volta, comanda il motorino elettrico. Il motorino applica quindi una forza assistenziale al piantone dello sterzo, rendendo la rotazione del volante più agevole. Un vantaggio intrinseco di questo sistema è la sua efficienza energetica: il motorino elettrico consuma energia solo quando è effettivamente necessaria l'assistenza, a differenza della pompa idraulica che è costantemente in funzione. Questo si traduce in un leggero miglioramento del consumo di carburante e una riduzione delle emissioni.
Riconoscere i segnali di un guasto alla scatola guida elettrica
Un guasto alla scatola guida può causare numerosi problemi, ma non sempre è facile riconoscerlo immediatamente. La tempestiva identificazione dei sintomi è fondamentale per prevenire danni più gravi e costosi.
Uno dei segnali più comuni è un rumore fastidioso, di tipo metallico e secco, che proviene dalla scatola guida. Questo rumore si manifesta tipicamente durante le fasi di sterzata e può accentuarsi in determinate situazioni, come quando si affrontano dossi, buche o sconnessioni dell'asfalto, o in presenza di crepe sulla superficie stradale. Questi rumori anomali indicano spesso un'usura o un malfunzionamento interno dei componenti meccanici o elettrici della scatola sterzo.
Un altro sintomo evidente di un problema al servosterzo elettrico è l'indurimento del volante. Se il volante diventa difficile da ruotare, in particolare a macchina ferma o a basse velocità, è un chiaro indicatore che il sistema di assistenza non sta funzionando correttamente. In molti casi, l'avaria del servosterzo elettrico viene segnalata anche dall'accensione di una spia rossa a forma di volante sul cruscotto. Questa spia è un avviso diagnostico che indica un'anomalia nel sistema.
In alcune situazioni più gravi, il problema può manifestarsi con una sensazione di "scivolamento" del volante tra le mani, accompagnata da un colpo secco, specialmente quando si arriva a fine corsa durante una manovra. Questo può indicare un'interruzione improvvisa dell'assistenza elettrica.
È importante distinguere questi segnali da altri problemi generici dello sterzo. Ad esempio, una sensazione di mancanza di corrispondenza tra i movimenti del volante e quelli delle ruote può indicare un gioco eccessivo o problemi con altri componenti dello sterzo, come i tiranti o i giunti, che pur essendo collegati alla scatola guida, rappresentano guasti distinti.
La mia esperienza: un caso di avaria al servosterzo elettrico
Un'esperienza personale può illustrare vividamente la natura di questi problemi. Circa cinque anni fa, durante una manovra di parcheggio con una Fiat Punto MK2 del 1999, al raggiungimento della fine corsa, il volante è scivolato tra le mani con un colpo secco e sul cruscotto si è accesa la spia rossa a forma di volante. Il volante è diventato immediatamente duro e molto difficile da ruotare a macchina ferma, un classico sintomo di avaria del servosterzo elettrico.
Inizialmente, il problema non ha ricevuto molta attenzione, anche perché non si è ripresentato per diverse settimane. Tuttavia, questo tipo di intermittenza è spesso un preludio a un guasto più persistente.
Tentativi di riparazione e diagnosi
Di fronte al ripresentarsi del problema, il primo passo è stato quello di estrarre il motorino dalla sua sede. Per fare ciò, è stato necessario rimuovere le coperture di plastica che proteggono i fusibili e la parte inferiore del volante. Questo primo intervento, che potrebbe sembrare semplicistico, a volte può risolvere problemi di contatti o falsi contatti. Effettivamente, dopo il rimontaggio, il problema di avaria servosterzo elettrico sembrava risolto per un periodo di tempo.
Tuttavia, dopo alcuni mesi, il volante ha ricominciato a indurirsi saltuariamente. Questo suggeriva un problema più profondo o un componente che stava cedendo progressivamente. A questo punto, è divenuto evidente che l'intervento iniziale era stato solo una soluzione temporanea.
La sostituzione dei relè
Una delle cause comuni di malfunzionamento del servosterzo elettrico, in particolare nei modelli più datati, è il guasto dei relè sulla scheda elettrica del motorino. Questi relè controllano l'alimentazione al motorino e possono usurarsi o danneggiarsi nel tempo.
La procedura per sostituirli richiede una certa manualità: è necessario estrarre la scheda elettrica e dissaldare delicatamente i vecchi relè dal retro, per poi saldare quelli nuovi. Questo intervento, se eseguito correttamente, può spesso ripristinare la piena funzionalità del servosterzo. Nel caso specifico, la spesa per l'acquisto di due nuovi relè ammontava a poco più di una decina di euro, un costo irrisorio rispetto alla sostituzione dell'intero piantone.
Purtroppo, anche dopo la sostituzione dei relè e il rimontaggio, il motorino non ha mostrato segni di funzionamento. Questo ha indicato che il problema risiedeva altrove, o che i danni erano più estesi di quanto inizialmente ipotizzato.
Revisione Piantoni Servosterzo Elettrici EPS
La ricerca di un piantone dello sterzo di ricambio
Quando le riparazioni a livello di componente non risolvono il problema, la soluzione successiva è solitamente la sostituzione dell'intero piantone dello sterzo, che include la scatola guida elettrica e il motorino. Questa è una spesa ben più considerevole rispetto all'acquisto di due relè.
Per contenere i costi, la ricerca si è orientata verso autodemolitori. L'idea di installare un piantone nuovo non era considerata, data la possibilità di trovare pezzi usati ma perfettamente funzionanti a un prezzo decisamente inferiore. Dopo diverse ricerche, si sono presentate alcune offerte interessanti.
Il tentativo di sostituzione del solo motorino
Prima di procedere con la sostituzione completa del piantone, è stato tentato un ultimo approccio: cambiare solo il motorino elettrico. Questa scelta è dettata dalla logica di sostituire il componente più direttamente responsabile dell'assistenza, sperando che il resto del sistema fosse intatto. Tuttavia, anche questo tentativo non ha avuto successo, confermando che il problema era più complesso o che il piantone intero era compromesso.
L'esperienza dimostra che la diagnosi di un guasto al servosterzo elettrico può essere un processo iterativo, che richiede pazienza e un approccio sistematico. La comprensione dei vari sintomi e delle possibili soluzioni è fondamentale per affrontare efficacemente questi problemi.
Componenti della scatola guida elettrica e loro interazioni
La scatola guida elettrica è un sistema complesso, composto da diversi elementi che lavorano in sinergia per garantire un'efficace assistenza alla sterzata. Oltre al motorino elettrico e alla centralina, che sono i componenti più noti, ci sono altri elementi cruciali che meritano attenzione.
Il sensore di coppia, ad esempio, è incaricato di misurare lo sforzo che il conducente applica al volante. Questa informazione è vitale per la centralina, che la utilizza per calcolare l'entità dell'assistenza da fornire. Se il sensore di coppia è difettoso o mal calibrato, l'assistenza può essere insufficiente, eccessiva o intermittente, portando a una sensazione di sterzo "duro" o "leggero" in modo imprevedibile.
Un altro componente fondamentale è il sensore di posizione del volante (o sensore angolare). Questo sensore rileva l'angolo di rotazione del volante e la sua velocità. Insieme alle informazioni del sensore di coppia, permette alla centralina di determinare la direzione e l'intensità della forza assistenziale da applicare. Malfunzionamenti in questo sensore possono causare una disconnessione tra i movimenti del volante e la risposta delle ruote, o addirittura l'attivazione inopportuna dell'assistenza.
La centralina elettronica (ECU - Electronic Control Unit) è il "cervello" del sistema. Riceve i dati dai sensori, li elabora e invia i comandi al motorino elettrico. È programmata per adattare l'assistenza in base alla velocità del veicolo: maggiore assistenza a basse velocità per facilitare le manovre, e minore assistenza ad alte velocità per una maggiore stabilità e sensibilità di guida. Un difetto nella centralina può manifestarsi in una vasta gamma di problemi, dall'assenza totale di assistenza a un comportamento irregolare dello sterzo.
I cablaggi e i connettori elettrici sono spesso sottovalutati, ma sono punti critici di potenziale guasto. Corrosione, usura, vibrazioni o danni fisici possono interrompere il flusso di segnali e alimentazione, causando malfunzionamenti intermittenti o permanenti. Un controllo visivo e, se necessario, test di continuità sui cablaggi sono passaggi diagnostici importanti.
Infine, gli ingranaggi e i componenti meccanici all'interno della scatola guida sono soggetti ad usura. Cuscinetti, boccole e la cremagliera stessa possono sviluppare gioco nel tempo, portando ai rumori metallici e a una sens sensazione di imprecisezza nello sterzo. Sebbene il servosterzo sia elettrico, la base meccanica rimane essenziale per la trasmissione del movimento.
Manutenzione preventiva e buone pratiche
Sebbene i sistemi di servosterzo elettrico siano generalmente considerati "maintenance-free", alcune pratiche possono contribuire a prolungarne la vita e a prevenire guasti prematuri.
Innanzitutto, evitare sollecitazioni eccessive al sistema. Girare il volante fino a fine corsa e mantenerlo in quella posizione per un periodo prolungato, specialmente con il veicolo fermo, può sottoporre il motorino elettrico e gli ingranaggi a stress inutili. Questo è particolarmente vero per i veicoli più vecchi o con sistemi già parzialmente usurati.
Un controllo regolare dei fusibili relativi al servosterzo può aiutare a identificare interruzioni di corrente prima che diventino problemi maggiori. Anche se i fusibili si bruciano raramente senza una ragione, un fusibile danneggiato è un segnale di un sovraccarico o di un cortocircuito a monte.
Mantenere la batteria del veicolo in buone condizioni è cruciale per i sistemi elettrici, incluso il servosterzo. Una batteria debole o che non mantiene la carica può causare fluttuazioni di tensione che possono influire sulla centralina e sul motorino elettrico.
Infine, prestare attenzione ai primi segnali di malfunzionamento. Un rumore insolito, una leggera resistenza al volante o l'accensione sporadica della spia del servosterzo non dovrebbero essere ignorati. Una diagnosi precoce da parte di un professionista può prevenire guasti maggiori e costi di riparazione più elevati. Sebbene la tentazione di intervenire personalmente sia forte, come dimostrato nell'esperienza precedente, per problemi più complessi o persistenti, l'intervento di un meccanico specializzato con attrezzatura diagnostica adeguata è spesso la soluzione più affidabile.

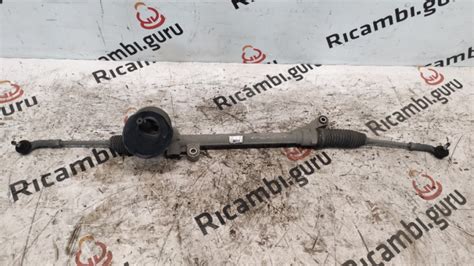

La scatola sterzo elettrica della Ford Mondeo, pur essendo un componente robusto e tecnologicamente avanzato, può presentare malfunzionamenti. Conoscere i sintomi, le possibili cause e le opzioni di riparazione è fondamentale per garantire la sicurezza e la funzionalità del proprio veicolo.
