La comprensione dello schema elettrico di un veicolo è fondamentale per la diagnostica e la riparazione di malfunzionamenti, specialmente in sistemi complessi come quelli presenti nelle BMW E46 320d. Questo articolo si propone di esaminare in dettaglio lo schema dei relè e dei fusibili specifici per la BMW E46 320d, con un focus particolare sul circuito del fendinebbia posteriore, una fonte comune di interrogativi tra i proprietari e i meccanici. La conoscenza approfondita di questi schemi consente di individuare con precisione la causa di un guasto, evitando interventi non necessari e ottimizzando i tempi di riparazione.
La Disposizione Generale dei Relè e Fusibili nella BMW E46

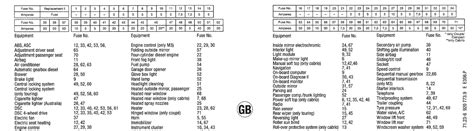

Le BMW E46, inclusa la versione 320d, presentano diverse scatole di fusibili e relè distribuite in punti strategici del veicolo. Tipicamente, la scatola principale si trova nel vano motore, vicino alla torretta dell'ammortizzatore lato passeggero, mentre un'altra scatola di fusibili è posizionata nel bagagliaio, dietro il rivestimento laterale destro. Inoltre, il modulo luci (LCM) e altri moduli di controllo integrano al loro interno ulteriori circuiti di protezione. È essenziale consultare il manuale d'uso specifico del veicolo o schemi elettrici dettagliati per la localizzazione esatta di ogni componente, poiché possono esserci leggere variazioni tra i diversi anni di produzione e le configurazioni regionali, come ad esempio le versioni tedesche.
Posizione del fusibile accendisigari da 12 V della BMW E46
Il Circuito dei Fendinebbia Anteriori e la Particolarità del Fusibile 38
Per quanto riguarda i fendinebbia anteriori, un aspetto che spesso genera confusione è l'alimentazione principale che, in molti casi, parte dal fusibile numero 38. Questa configurazione, in cui l'alimentazione principale parte dal 38, è stata confermata da diversi proprietari di BMW E46, anche per veicoli di provenienza tedesca, il che suggerisce una standardizzazione in tal senso. Il circuito anteriore, se ripristinato ex novo, tende a funzionare correttamente, a indicare che il problema non risiede in una complessa interazione di relè, ma piuttosto nell'integrità del cablaggio o del fusibile stesso.
Il fusibile 38 è quindi un punto chiave per la verifica del corretto funzionamento dei fendinebbia anteriori. Un controllo della continuità del fusibile e una misurazione della tensione ai capi dello stesso possono rapidamente identificare se il problema risiede in un'interruzione dell'alimentazione a monte. È importante ricordare che la corrente che attraversa i fendinebbia anteriori è generalmente protetta da un fusibile specifico per prevenire sovraccarichi e danni all'impianto elettrico.
Analisi Approfondita del Circuito del Fendinebbia Posteriore
La situazione del fendinebbia posteriore si presenta con alcune peculiarità significative. Contrariamente a quanto ci si potrebbe aspettare, la lampadina posteriore non è collegata a nessun relè separato, ma è invece collegata direttamente al modulo luci (LCM - Light Check Module). Questo significa che la gestione dell'accensione e dello spegnimento del fendinebbia posteriore è interamente affidata all'elettronica del modulo luci, che si occupa anche di monitorare lo stato della lampadina e di segnalare eventuali guasti.
La mancanza di un relè dedicato per il fendinebbia posteriore semplifica, per certi versi, la catena di controllo, ma al contempo sposta la complessità della diagnostica sul modulo luci stesso. Se la lampadina del fendinebbia posteriore funziona correttamente ma non si accende, pur essendo il circuito anteriore funzionante, la ricerca della causa deve concentrarsi su altri elementi.
La Questione del Fusibile per il Fendinebbia Posteriore
Una delle domande più frequenti e cruciali riguarda l'esistenza di un fusibile specifico per il fendinebbia posteriore. Dato che la lampadina è collegata direttamente al modulo luci, è naturale chiedersi se il modulo stesso integri una protezione fusibile o se l'intero circuito sia protetto da un fusibile generale che serve più funzioni del modulo luci.
Nella maggior parte dei casi, i moduli luci delle BMW E46 sono alimentati da fusibili che proteggono l'intero modulo o sezioni significative di esso, piuttosto che singole uscite per luci specifiche. Questo significa che se ci fosse un fusibile dedicato al fendinebbia posteriore, sarebbe probabilmente all'interno del modulo luci stesso o un fusibile che alimenta la sezione del modulo responsabile del fendinebbia posteriore.
È improbabile che il fendinebbia posteriore sia completamente privo di protezione fusibile. Una protezione è sempre presente per prevenire danni in caso di cortocircuito. Se il problema non è la lampadina e il cablaggio è integro, la verifica dovrebbe estendersi ai fusibili che alimentano il modulo luci. Questi fusibili sono solitamente posizionati nella scatola fusibili principale nel vano motore o nella scatola fusibili del bagagliaio. Consultare lo schema elettrico specifico del veicolo, disponibile nei manuali di officina o tramite software diagnostici, è indispensabile per identificare con precisione il fusibile o i fusibili che proteggono il modulo luci e, di conseguenza, il circuito del fendinebbia posteriore.
Diagnostica del Fendinebbia Posteriore Non Funzionante
Quando il fendinebbia posteriore non funziona e la lampadina è stata verificata ed è funzionante, il percorso diagnostico deve seguire questi passaggi:
Verifica dell'Integrità del Cablaggio: Nonostante il circuito anteriore sia stato rifatto e funzioni, è fondamentale esaminare il cablaggio specifico che va dal modulo luci alla lampadina del fendinebbia posteriore. Interruzioni, corrosione o danni fisici al cablaggio possono impedire il passaggio della corrente.
Controllo dei Fusibili del Modulo Luci: Identificare e controllare tutti i fusibili che alimentano il modulo luci. Se uno di questi fusibili è bruciato, potrebbe impedire il funzionamento del fendinebbia posteriore, insieme ad altre funzioni gestite dal modulo. Utilizzare un tester di continuità o un multimetro per verificare ogni fusibile.
Diagnostica del Modulo Luci (LCM): Se i fusibili sono integri e il cablaggio sembra corretto, il problema potrebbe risiedere nel modulo luci stesso. Il modulo luci è un componente elettronico complesso che può guastarsi. Problemi interni al modulo possono impedire l'invio del segnale o della corrente alla lampadina del fendinebbia posteriore. Per una diagnosi accurata del modulo luci, è spesso necessario l'uso di uno strumento diagnostico specifico per BMW (come INPA, ISTA/D) che può leggere i codici di errore e testare le funzionalità del modulo.
Verifica dell'Interruttore dei Fendinebbia: Anche se meno probabile se il fendinebbia anteriore funziona correttamente, un problema all'interruttore combinato sul cruscotto potrebbe influire solo sul segnale per il fendinebbia posteriore. Tuttavia, essendo il modulo luci il gestore finale, è più probabile un problema a valle dell'interruttore.
Posizione del fusibile accendisigari da 12 V della BMW E46
Considerazioni Specifiche per Versioni Tedesche o Particolari Allestimenti
La menzione che l'alimentazione principale parta dal fusibile 38 "forse perché è tedesca" è un'osservazione pertinente. Le specifiche elettriche possono variare leggermente in base al mercato di destinazione o all'anno di produzione. Anche se la maggior parte degli schemi elettrici tende ad essere standardizzata per modelli specifici, è sempre consigliabile riferirsi alla documentazione tecnica più vicina possibile all'anno e al modello esatto del veicolo. Le differenze possono manifestarsi non solo nella numerazione dei fusibili, ma anche nella presenza o assenza di determinati relè o nella logica di controllo di alcune funzioni.
Ad esempio, alcune versioni potrebbero avere funzionalità aggiuntive o diverse configurazioni di luci che influenzano lo schema dei relè e dei fusibili. È per questo motivo che le foto datate o gli schemi generici trovati online possono essere fuorvianti, poiché le piccole variazioni possono avere un impatto significativo sulla diagnostica. L'uso di un software di diagnostica che si connette al veicolo e legge la sua configurazione effettiva è il metodo più affidabile per ottenere informazioni precise sullo schema elettrico in uso.
La Natura dei Cookies e la Navigazione sui Siti Web
Un aspetto tangenziale ma comunque presente nel contesto della ricerca di informazioni tecniche è la menzione dell'uso dei cookies. "Questo sito utilizza i cookies. Continuando a navigare tra queste pagine acconsenti implicitamente all'uso dei cookies." è una dichiarazione standard presente su molti siti web, che informa gli utenti sulla politica di gestione dei dati. I cookies sono piccoli file di testo che i siti web visitati inviano al browser dell'utente, dove vengono memorizzati per essere poi ritrasmessi agli stessi siti alla visita successiva. Servono a diverse funzioni, come il mantenimento dell'accesso, la memorizzazione delle preferenze dell'utente o il tracciamento delle abitudini di navigazione per scopi pubblicitari o statistici. La loro accettazione è ormai un requisito quasi universale per la fruizione dei contenuti online, inclusi gli schemi tecnici e i forum di discussione relativi all'automotive.
In conclusione, la risoluzione di un problema come il fendinebbia posteriore non funzionante su una BMW E46 320d richiede un approccio metodico e una conoscenza specifica degli schemi elettrici. Sebbene il circuito anteriore possa essere funzionale e ben compreso, il posteriore si affida al modulo luci e a fusibili che alimentano l'intero modulo, rendendo la diagnostica leggermente diversa. La verifica attenta del cablaggio, dei fusibili che alimentano il modulo luci e, se necessario, una diagnosi elettronica del modulo stesso, sono i passaggi chiave per ripristinare la funzionalità. La ricerca di schemi aggiornati e specifici per il proprio veicolo rimane un pilastro fondamentale per ogni intervento.
