Schema di Connettore Radio per BMW E46: Guida Dettagliata per un Upgrade Audio

L'evoluzione tecnologica nel settore dell'automotive ha portato a una vasta gamma di opzioni per l'intrattenimento in auto. Le BMW E46, pur essendo veicoli di grande pregio e design, spesso presentano sistemi audio originali che, con il passare degli anni, possono risultare obsoleti rispetto alle moderne esigenze. Comprendere lo schema dei connettori radio è fondamentale per chiunque desideri aggiornare il proprio sistema audio, sia per sostituire la radio originale con un'unità aftermarket, sia per integrare nuove funzionalità come Bluetooth, navigazione o riproduzione multimediale avanzata.

Questo articolo si propone di esplorare in dettaglio i cablaggi e i connettori radio delle BMW E46, fornendo informazioni utili per identificare i fili, comprendere le loro funzioni e affrontare le sfide comuni che si possono presentare durante l'installazione di una nuova autoradio. Verranno esaminate le differenze tra le predisposizioni di fabbrica, le peculiarità di alcuni modelli e le soluzioni pratiche per superare eventuali incompatibilità.

La Predisposizione Radio di Fabbrica e le Sue Evoluzioni

Molte BMW, in particolare le E36 che hanno ormai raggiunto il loro trentesimo anno di vita, uscivano di fabbrica con una denominazione "Radio Preparation". Questo significava che il veicolo era dotato della predisposizione e quindi del cablaggio per la radio, ma senza una vera e propria autoradio installata. Questa pratica permetteva ai proprietari di scegliere l'unità audio desiderata o di lasciare l'auto senza radio, a seconda delle proprie preferenze e del budget. Con il passare del tempo e l'emergere di svariati "fenomeni musicali" e tecnologie differenti, anche i sistemi di cablaggio hanno subito delle evoluzioni, seppur mantenendo una certa standardizzazione per la maggior parte delle funzioni essenziali.

Identificazione dei Fili del Connettore Radio

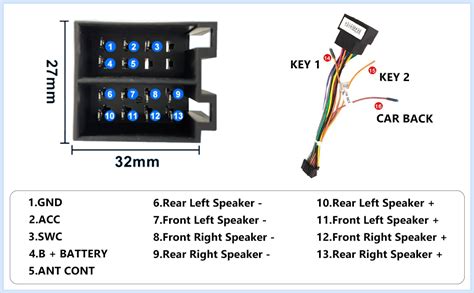

Per procedere con qualsiasi intervento sul sistema audio, è indispensabile identificare correttamente i fili all'interno del connettore radio. Lo standard ISO Plugs è ampiamente adottato, ma esistono alcune varianti e specificità a seconda del modello e dell'anno di produzione del veicolo. Di seguito, una lista dei pin più comuni e delle loro funzioni:

• Pin 1 (Giallo/Rosso): Positivo Altoparlante Anteriore Sinistro (LF+)
• Pin 2 (Blu/Rosso): Positivo Altoparlante Anteriore Destro (RF+) - Dal 1996 in poi, questo filo è solitamente Blu/Nero.
• Pin 3 (Giallo/Viola): Positivo Altoparlante Posteriore Sinistro (LR+)
• Pin 4 (Bianco/Marrone): Segnale MUTE. Questo filo è responsabile dell'attivazione della funzione "mute" dell'autoradio, spesso in concomitanza con telefonate o altri segnali esterni.
• Pin 5 (Viola/Bianco): +12V Sotto Chiave - Positivo in posizione "Accessorio" o "Ignition". Questo filo fornisce alimentazione all'autoradio solo quando la chiave è inserita e girata in una posizione specifica (ACC o ON), garantendo che la radio si spenga e si accenda con il veicolo.

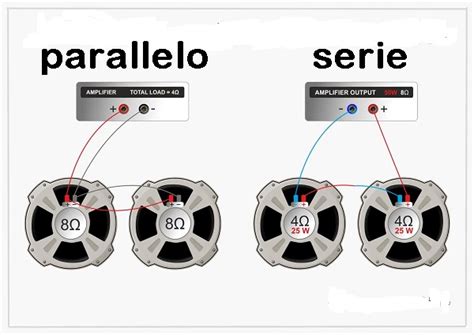

Un trucchetto per distinguere facilmente i fili che andavano agli altoparlanti è che di serie venivano intrecciati tra loro. Ogni treccia composta da due fili rappresentava un altoparlante, facilitando l'identificazione delle coppie.

Gestione dell'Alimentazione: Accensione e Memoria

La corretta alimentazione dell'autoradio è cruciale per il suo funzionamento. Esistono due tipi principali di alimentazione da considerare: l'alimentazione costante (+12V memoria) e l'alimentazione sotto chiave (+12V sotto chiave).

• Alimentazione Costante (Memoria): Questo filo (solitamente giallo) fornisce una tensione di 12V costante per mantenere in memoria le impostazioni dell'autoradio, come le stazioni radio preimpostate, l'equalizzazione e l'orologio, anche quando il veicolo è spento.
• Alimentazione Sotto Chiave: Questo filo (solitamente rosso) fornisce 12V solo quando la chiave è inserita e girata, permettendo all'autoradio di accendersi e spegnersi automaticamente con il veicolo.

Nel caso in cui il veicolo non disponga della predisposizione radio completa o di un'alimentazione sotto chiave, è possibile "ponticellare" assieme il positivo 12V rosso con il 12V giallo. In questo scenario, l'autoradio funzionerà anche ad auto spenta. Se, invece, si desidera che l'autoradio si accenda solo quando il quadro è acceso, basterà ponticellare con un qualsiasi dispositivo che sia alimentato sotto quadro, come ad esempio la presa accendisigari o un'altra utenza controllata dall'accensione.

È importante notare che se l'autoradio non si accende e si riscontrano i fastom giallo e rosso dopo il connettore ISO (come in moltissimi cablaggi aftermarket), la soluzione è spesso invertire la connessione: il rosso sul giallo e il giallo sul rosso. So con certezza che moltissime Alfa Romeo 147 e GT adottano questo cablaggio differente dallo standard ISO Plugs, mentre sulle 156 non mi risulta esserci nessun problema di questo tipo.

Connessioni del Modulo TV e Antenne nel Paraurti

Alcuni modelli di BMW E46 potrebbero essere dotati di predisposizioni o moduli aggiuntivi, come un modulo TV. La presenza di un modulo TV implica l'esistenza di antenne dedicate, che in alcuni casi possono essere integrate nel paraurti del veicolo. La domanda "Ci sono già le antenne nel mio paraurti?" è pertinente in questi casi. Spesso, questi sono i cavetti delle antenne che si trovano nel paraurti. Per collegarle al modulo TV sono necessari dei cavettini specifici, il cui costo può aggirarsi intorno ai 30 euro ciascuno.

La comparsa della scritta "mute" in verde sullo schermo, come descritto dall'utente ("Unica cosa strana è che appare sullo schermo in verde la scritta "mute" può dipendere da cosa?"), potrebbe dipendere da diversi fattori. Se il modulo TV o il sistema originale rileva un segnale di "mute", ad esempio da un telefono collegato o da un sensore di parcheggio, potrebbe attivare questa funzione. La presenza del segnale "mute" anche quando non dovrebbe esserci potrebbe indicare un'anomalia nel cablaggio o un'incompatibilità con il nuovo sistema installato. Se la connessione del segnale MUTE (Pin 4, Bianco/Marrone) è errata o in cortocircuito, potrebbe causare l'attivazione involontaria della funzione. La presenza di un cablaggio non standard o di un adattatore non perfettamente compatibile potrebbe generare questo tipo di problemi.

Prolunghe e Adattatori: Necessità e Utilizzo

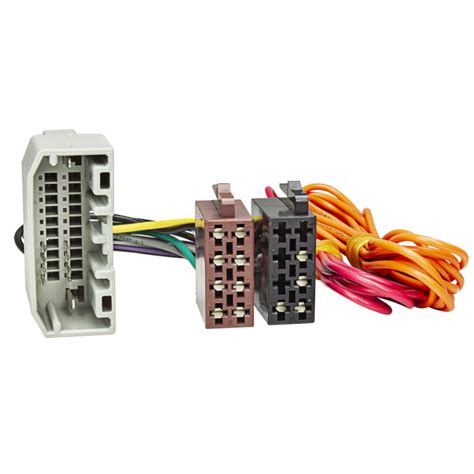

Spesso, durante l'installazione di un'autoradio aftermarket, è necessario utilizzare prolunghe o adattatori per connettere il nuovo dispositivo ai cablaggi originali del veicolo. "Come sarebbe fatta sta prolunga?" è una domanda frequente. Queste prolunghe sono solitamente dei cablaggi preassemblati che presentano da un lato un connettore compatibile con la radio aftermarket (spesso ISO standard) e dall'altro un connettore specifico per il cablaggio originale della BMW. Possono anche includere un "CAN bus adapter" che traduce i segnali del sistema CAN bus del veicolo in informazioni che la radio aftermarket può comprendere, come i comandi al volante o l'illuminazione del cruscotto.

I CAVI INTERF. sono essenziali per il collegamento di moduli aggiuntivi o per adattare l'autoradio a sistemi più complessi, come il modulo BM54, spesso presente nelle BMW con sistemi audio più avanzati. Di seguito, un esempio di connessioni per un'interfaccia con il modulo BM54:

CONN BIANCO INTERF. BM54 (CONN.)

• FILO BIANCO -----------------> PIN.
• FILO ROSSO ------------------> PIN.
• FILO NERO ------------------> PIN.

Le connessioni specifiche di questi pin dipendono dall'interfaccia utilizzata e dal modulo BM54, ed è fondamentale consultare lo schema fornito con l'adattatore o l'interfaccia stessa per evitare errori. Il "filo bianco" potrebbe essere un segnale audio, il "filo rosso" un'alimentazione e il "filo nero" la massa (ground).

Problematiche Comuni e Soluzioni

Oltre ai problemi di accensione e alle indicazioni "mute", possono presentarsi altre sfide durante l'installazione.

• Assenza di Segnale Antenna: Se il segnale radio è debole o assente dopo l'installazione, potrebbe essere necessario un adattatore per l'antenna. Molte BMW utilizzano antenne amplificate che richiedono un'alimentazione separata (spesso un filo blu o bianco dall'autoradio che fornisce +12V all'amplificatore dell'antenna). Senza questa alimentazione, l'antenna non funzionerà correttamente.
• Comandi al Volante: Le autoradio originali BMW sono integrate con i comandi al volante. Per mantenere questa funzionalità con un'autoradio aftermarket, è quasi sempre necessario un adattatore per i comandi al volante, spesso un modulo CAN bus. Questi adattatori "leggono" i segnali inviati dai pulsanti sul volante e li convertono in comandi che la nuova autoradio può interpretare.
• Illuminazione del Cruscotto: Alcune autoradio aftermarket possono avere problemi a sincronizzare l'illuminazione con quella del cruscotto del veicolo. Questo è un altro aspetto che un buon adattatore CAN bus può gestire, replicando il segnale di illuminazione originale.
• Batteria Scarica: Se l'autoradio viene lasciata accesa con il veicolo spento, specialmente nel caso in cui si sia optato per il ponticellamento diretto dell'alimentazione (+12V rosso e +12V giallo), c'è il rischio di scaricare la batteria. È consigliabile valutare attentamente questa opzione o installare un interruttore per spegnere manualmente l'autoradio.

Considerazioni Finali sull'Upgrade Audio per E46

L'aggiornamento del sistema audio in una BMW E46, o in qualsiasi altro veicolo, richiede una comprensione approfondita dei cablaggi e dei connettori. Utilizzando le informazioni fornite e prestando attenzione ai dettagli, è possibile effettuare un'installazione pulita e funzionale. È sempre consigliabile procurarsi gli schemi elettrici specifici del proprio modello e anno di produzione del veicolo, in quanto possono esserci leggere variazioni.

Per gli utenti meno esperti, rivolgersi a un professionista del settore car audio può prevenire errori costosi e garantire un risultato ottimale. La corretta identificazione dei fili, la gestione dell'alimentazione e l'utilizzo di adattatori di qualità sono i pilastri per un upgrade audio di successo che migliorerà l'esperienza di guida e l'intrattenimento a bordo della propria BMW E46.
