La Opel Zafira A, un veicolo che ha segnato un'epoca nel segmento delle monovolume compatte, continua a circolare in gran numero sulle nostre strade. Nonostante gli anni, il suo design mantiene una linea moderna e apprezzata, e le sue prestazioni, in particolare con il collaudato motore 2.0 DTI da 101 CV, si rivelano ancora adeguate per molteplici utilizzi. La ricerca di informazioni precise, come gli schemi elettrici o i manuali di manutenzione, può talvolta trasformarsi in un'impresa, soprattutto quando questi non sono facilmente reperibili. Questo articolo si propone di fornire un quadro dettagliato, attingendo alle informazioni disponibili per la Zafira A, con un'attenzione particolare agli aspetti elettrici e alla manutenzione, pur riconoscendo la specificità di alcune configurazioni come quelle a Metano (CNG).
La Ricerca degli Schemi Elettrici e dei Manuali di Manutenzione
Uno dei primi ostacoli che gli appassionati e i proprietari di Opel Zafira A possono incontrare è la difficoltà nel reperire la documentazione tecnica essenziale per la manutenzione e la riparazione. In particolare, la richiesta di uno schema elettrico specifico, come quello per i fusibili della Zafira A 2.0 DTI, evidenzia questa problematica. Il manuale di manutenzione, spesso introvabile anche presso le concessionarie, è una risorsa fondamentale che consente di effettuare riparazioni, anche semplici, con cognizione di causa.
La Zafira A 2.0 DTI 16v, nella sua versione Elegance del 2001, era dotata di una serie di optional che ne arricchivano la dotazione, tra cui fari allo xeno, fanali posteriori e mascherina anteriore restyling, vetri posteriori oscurati, luci interne full LED, frecce posteriori cromate e sensori di parcheggio aftermarket, oltre a una chiave a scatto. Questi elementi, sebbene non direttamente legati al motore termico principale, sono tutti interconnessi al sistema elettrico del veicolo.
Fortunatamente, la comunità di appassionati spesso si rivela una risorsa preziosa. In diversi forum online, è possibile trovare utenti che hanno condiviso schemi elettrici o consigli utili. Ad esempio, lo schema dei fusibili per la Zafira A 2.0 DTI è stato reperito da alcuni utenti, risolvendo così la necessità immediata per le riparazioni. Questo dimostra come la condivisione di informazioni sia vitale per mantenere in efficienza veicoli che, pur essendo datati, sono ancora molto diffusi e apprezzati per la loro affidabilità e bellezza estetica.
Il Motore 2.0 DTI e la Manutenzione Ordinaria

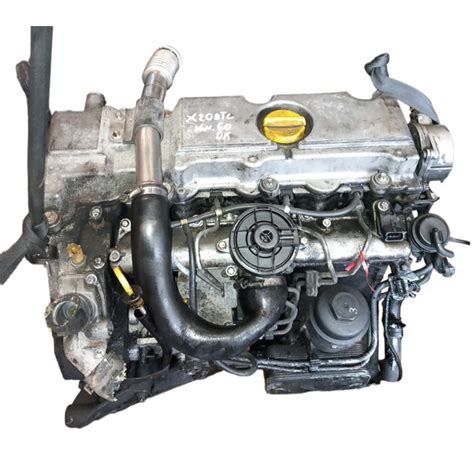

La motorizzazione 2.0 DTI da 101 CV è stata una scelta popolare per la Zafira A, apprezzata per il suo equilibrio tra prestazioni e consumi. La manutenzione di questo propulsore, come di qualsiasi motore diesel, richiede attenzione periodica ai componenti essenziali. Tra le operazioni di tagliando più comuni vi è la sostituzione dell'olio motore e di tutti i filtri (olio, aria, gasolio).
Per quanto riguarda la sostituzione del filtro dell'olio, una domanda frequente riguarda lo strumento necessario. In particolare, per il motore 2.0 DTI della Zafira A, è stato segnalato che per svitare il filtro olio è preferibile utilizzare un bussolotto specifico. Sebbene una chiave a nastro possa sembrare una soluzione universale, la posizione talvolta scomoda del filtro rende l'uso di un bussolotto da 36 mm (misura tipica per questo componente) una scelta più efficace e meno frustrante. La difficoltà di accesso è un aspetto da considerare nella pianificazione del tagliando fai-da-te.
La Zafira A, anche dopo molti anni, mantiene un appeal estetico notevole. La sua linea è considerata ancora moderna, e il motore 2.0 DTI, contrariamente a quanto si potrebbe pensare per un propulsore di una certa età, non risulta "pigro", offrendo una spinta adeguata per la guida quotidiana e per i viaggi. La percezione di affidabilità e bellezza, unita a prestazioni oneste, contribuisce a mantenere alta la considerazione di questo modello tra i suoi possessori.
Considerazioni sui Sistemi a Metano (CNG)
Sebbene le discussioni e le informazioni fornite si concentrino prevalentemente sul motore 2.0 DTI, è importante notare che la Opel Zafira A è stata prodotta anche in versioni alimentate a Metano (CNG - Compressed Natural Gas). Queste varianti presentano differenze significative nel sistema di alimentazione e, di conseguenza, negli schemi elettrici associati.
Un sistema CNG aggiunge una serie di componenti specifici al veicolo che non sono presenti nelle versioni benzina o diesel. Questi includono serbatoi di metano ad alta pressione, tubazioni dedicate, valvole di intercettazione, un riduttore di pressione e, crucialmente, un sistema di gestione elettronica che controlla l'iniezione del gas. Lo schema elettrico di una Zafira A CNG sarà quindi più complesso, includendo cablaggi aggiuntivi per:
- Centralina di gestione CNG: Un'unità di controllo dedicata che dialoga con la centralina motore principale (ECU) per ottimizzare l'iniezione del metano, la commutazione tra i combustibili (se bifuel) e la gestione dei sensori specifici.
- Iniettori di metano: Diversi dagli iniettori benzina, questi richiedono un circuito di alimentazione e controllo specifico.
- Sensori di pressione e temperatura del metano: Necessari per monitorare le condizioni del gas nel sistema e garantire un funzionamento sicuro ed efficiente.
- Valvole di sicurezza e di intercettazione: Componenti elettro-meccanici che devono essere controllati dal sistema elettrico per garantire la sicurezza in caso di perdite o durante la manutenzione.
- Indicatori sul cruscotto: Per visualizzare il livello di metano disponibile, lo stato del sistema e eventuali spie di anomalia specifiche del CNG.
La ricerca di uno "schema elettrico Zafira A CNG" richiede quindi un'attenzione particolare a questi elementi supplementari. A differenza dei motori DTI, dove il focus è spesso sulla scatola fusibili principale e sui circuiti legati al motore diesel, per i modelli CNG è necessario consultare schemi che illustrino anche il cablaggio del sistema a gas. La reperibilità di tali schemi specifici può essere ancora più ardua rispetto a quelli per le versioni standard, data la minore diffusione di queste configurazioni rispetto ai motori a combustione interna tradizionali.
Struttura Elettrica Generale della Zafira A
Indipendentemente dalla motorizzazione specifica, la Zafira A condivide una struttura elettrica di base comune a molti veicoli Opel dell'epoca. La gestione dell'energia e dei circuiti è affidata a diverse scatole fusibili e relè, strategicamente posizionate per facilitare l'accesso e la manutenzione.
La Scatola Fusibili Principale
La scatola fusibili principale è solitamente situata all'interno dell'abitacolo, spesso nella parte inferiore del cruscotto, lato guidatore o passeggero. Questa scatola ospita i fusibili che proteggono la maggior parte dei circuiti elettrici essenziali del veicolo, tra cui:
- Illuminazione interna ed esterna: Luci di posizione, anabbaglianti, abbaglianti, luci di stop, indicatori di direzione, luci di cortesia, illuminazione del cruscotto.
- Sistemi di infotainment: Autoradio, altoparlanti, antenna.
- Comfort e sicurezza: Alzacristalli elettrici, chiusura centralizzata, specchietti retrovisori elettrici, tergicristalli e lavavetri, clacson, airbag, ABS, servosterzo elettrico (se presente).
- Strumentazione: Tachimetro, contagiri, indicatore livello carburante, spie di avvertimento.
È fondamentale consultare il manuale utente o uno schema specifico per identificare la funzione di ciascun fusibile e il suo amperaggio corretto. La sostituzione di un fusibile bruciato con uno di amperaggio diverso può causare danni gravi ai componenti elettrici o, peggio, creare un rischio di incendio.
La Scatola Fusibili e Relè nel Vano Motore
Un'altra scatola fusibili è comunemente posizionata nel vano motore, spesso vicino alla batteria o al montante del telaio. Questa scatola gestisce i circuiti legati al funzionamento del motore, alla gestione dell'iniezione, al sistema di raffreddamento, all'alternatore, al motorino d'avviamento e ad altri componenti ad alto assorbimento energetico. Qui si trovano i relè che attivano funzioni come la pompa del carburante, le ventole di raffreddamento, il compressore dell'aria condizionata e i sistemi di accensione.

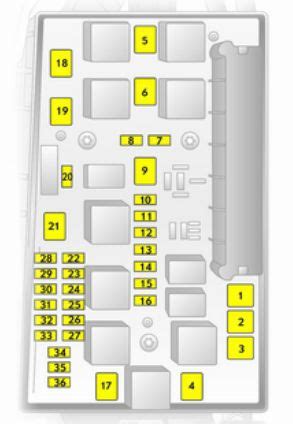

Gli schemi elettrici specifici per la Zafira A 2.0 DTI identificheranno la disposizione esatta dei fusibili e dei relè in entrambe le scatole, fornendo una mappa dettagliata per la diagnosi di problemi elettrici. Ad esempio, una mancata accensione delle luci dei fari potrebbe essere ricondotta a un fusibile bruciato nel vano motore o nell'abitacolo, oppure a un relè difettoso.
Fuse box location and diagrams: Holden Zafira (TT; 2003-2005)
Componenti Elettrici Specifici e la loro Funzione
Oltre ai circuiti principali, la Zafira A incorpora diversi sistemi che richiedono una comprensione più approfondita per una manutenzione efficace.
Sistema di Illuminazione
I fari allo xeno, presenti in alcune versioni come l'Elegance 2001, rappresentano un'evoluzione rispetto ai fari alogeni tradizionali. Questi sistemi utilizzano gas e scariche elettriche ad alta tensione per produrre luce, richiedendo blocchi di accensione (ballast) e lampade speciali. Lo schema elettrico relativo ai fari allo xeno sarà più complesso, includendo i collegamenti ad alta tensione e i circuiti di controllo che gestiscono l'accensione automatica e la regolazione dell'altezza dei fari.
Le luci interne full LED, un altro optional menzionato, indicano una modernizzazione dell'illuminazione abitacolo. I LED offrono maggiore efficienza energetica e una durata superiore rispetto alle lampadine tradizionali. Il loro cablaggio solitamente implica l'integrazione con la rete CAN bus del veicolo o circuiti dedicati che gestiscono l'accensione e lo spegnimento in base all'apertura delle porte o ad altri input.
Sistemi di Sicurezza Attiva e Passiva
La Zafira A, a seconda dell'allestimento, può essere dotata di sistemi avanzati come l'ABS (Sistema Antibloccaggio Freni) e gli airbag. Questi sistemi sono controllati da centraline dedicate e si basano su una rete di sensori (sensori di velocità ruota per l'ABS, sensori di impatto per gli airbag) e attuatori. Lo schema elettrico mostrerà i collegamenti di questi componenti alla centralina principale, nonché i fusibili e i relè che li proteggono.
I sensori di parcheggio, anche se installati come optional aftermarket (AM), vengono solitamente collegati al sistema elettrico del veicolo, spesso attingendo alimentazione dalla scatola fusibili dell'abitacolo o da un circuito dedicato. La loro corretta installazione e funzionamento dipendono da un collegamento elettrico stabile e protetto.
Centralina Motore (ECU) e Gestione Elettronica
La centralina motore (ECU - Engine Control Unit) è il cervello del veicolo. Nei modelli 2.0 DTI, essa gestisce parametri come l'iniezione del gasolio, la fasatura, il controllo della turbocompressione e il ricircolo dei gas di scarico (EGR). Tutti questi sistemi sono monitorati e controllati attraverso una complessa rete di sensori (sensore di posizione albero motore, sensore di giri, sensore di pressione turbo, sensore di temperatura refrigerante, ecc.) e attuatori (iniettori, valvola EGR, attuatore turbo).
Lo schema elettrico del motore DTI illustrerà i collegamenti di ogni sensore e attuatore alla ECU, fornendo informazioni cruciali per la diagnosi di problemi legati alle prestazioni del motore, al consumo di carburante o alle emissioni.
La Sfida di Mantenere Veicoli Storici
La Opel Zafira A, pur non essendo un'auto d'epoca nel senso stretto del termine, sta entrando in un'età in cui la reperibilità di parti di ricambio e di documentazione tecnica diventa una sfida. La community di appassionati gioca un ruolo insostituibile nel preservare la longevità di questi veicoli, scambiandosi conoscenze e soluzioni. La disponibilità di schemi elettrici, anche se frammentaria o focalizzata su specifiche versioni come il 2.0 DTI, è fondamentale.
Per chi possiede una Zafira A, l'approccio proattivo alla manutenzione, la comprensione dei sistemi fondamentali e la capacità di risolvere problemi elettrici di base, anche con l'aiuto di risorse condivise, sono chiavi per continuare a godere di un veicolo affidabile e dal design ancora attuale. La diversità delle versioni, inclusa quella a metano (CNG) con le sue integrazioni elettriche specifiche, sottolinea l'importanza di ricercare sempre informazioni pertinenti al proprio modello esatto per garantire interventi corretti e sicuri.
