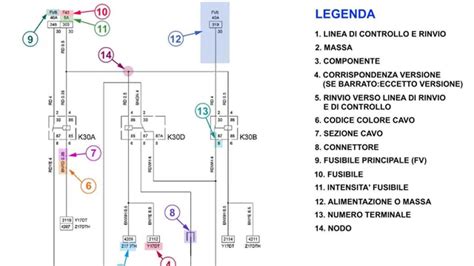

La comprensione dello schema dell'impianto elettrico di un veicolo, in particolare della disposizione e del funzionamento dei fusibili, è fondamentale per la manutenzione e la risoluzione di problemi elettrici. L'Opel Zafira, prodotta a partire dal 2001, non fa eccezione. Un impianto elettrico ben documentato consente di intervenire in modo mirato e sicuro, evitando di danneggiare componenti più delicati.
Posizionamento delle Scatole Fusibili
L'Opel Zafira (modello dal 2001 in poi, spesso identificato come Zafira A per distinguerlo dalle generazioni successive) presenta tipicamente due scatole portafusibili principali. La prima, quella più comunemente accessibile e consultata per le utenze interne, si trova nell'abitacolo. Per individuarla, è necessario sedersi lato guida e cercare un coperchio di plastica posizionato in basso a sinistra del volante. La rimozione di questo coperchio, spesso tramite una leggera trazione verso di sé dalla linguetta inferiore, rivelerà la prima fila di fusibili.
La seconda scatola fusibili è solitamente situata nel vano motore, offrendo accesso ai circuiti di potenza e ai componenti legati al funzionamento generale del veicolo, come il sistema di accensione, la pompa del carburante e la centralina motore. La sua esatta ubicazione può variare leggermente a seconda delle specifiche del modello e dell'anno di produzione, ma è generalmente montata vicino alla batteria o alla centralina motore stessa.
Individuazione dei Fusibili Corretti

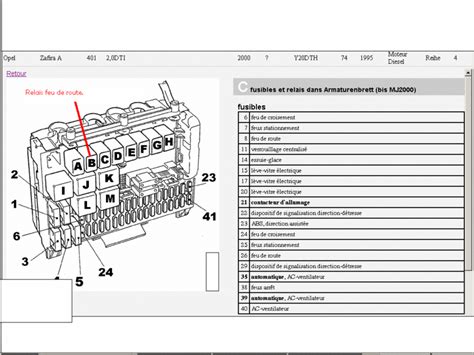

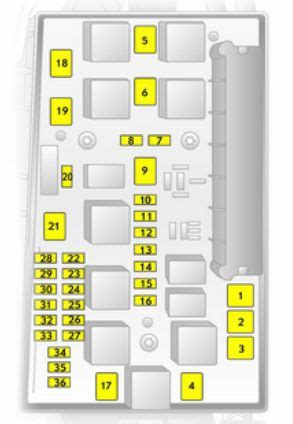

All'interno di ciascuna scatola fusibili, è presente un pannello di plastica o un adesivo che riporta uno schema dettagliato. Questo schema è essenziale per identificare rapidamente il fusibile relativo all'utenza in esame. Ogni fusibile è associato a un circuito specifico, e la sua interruzione (fusione) è un meccanismo di protezione progettato per prevenire danni maggiori in caso di sovraccarico o cortocircuito.
Ad esempio, nel caso si verifichi un malfunzionamento dell'accendisigari, dell'autoradio, degli alzacristalli, della chiusura centralizzata o del servosterzo, la prima azione da compiere è consultare lo schema dei fusibili per individuare quello dedicato a quella specifica funzione. La sostituzione di un fusibile bruciato con uno di amperaggio identico è cruciale; l'utilizzo di un fusibile con un amperaggio superiore può causare danni permanenti all'impianto elettrico o ai componenti collegati.
Risoluzione di Problemi Comuni: Il Caso del P0335
L'analisi dei problemi elettrici su un'Opel Zafira può talvolta portare a situazioni complesse, come dimostrano alcuni scenari riscontrati da proprietari e meccanici. Un esempio significativo è la comparsa del codice di errore P0335, che indica un problema con il "Segnale Albero Motore" (sensore giri motore).
In una situazione specifica, un'Opel Zafira presentava il codice P0335, con i parametri di diagnosi che indicavano sempre 0 giri motore, impedendo l'avviamento. La sostituzione del sensore giri motore nuovo, e anche di quello sull'albero a camme (distribuzione), non risolveva il problema. Il controllo di continuità del cablaggio dei sensori fino alla centralina motore risultava essere ok. Anche la sostituzione della centralina motore (Siemens) con passaggio code non portava a miglioramenti.
Un indizio importante è emerso quando, scollegando il sensore dell'albero a camme, l'auto partiva. Questo fatto suggerisce fortemente un problema di fasatura. Se l'auto parte con il sensore dell'albero a camme scollegato, ma non con esso collegato (e con il sensore giri che non rileva giri), è altamente probabile che il motore sia fuori fase. Nonostante il controllo della fase da parte di un meccanico abbia indicato che l'auto fosse in fase, la reazione del motore in queste condizioni è un indicatore diagnostico potente.
Codice di errore P0335 nei veicoli Vauxhall/Opel
È importante notare che non tutti gli strumenti diagnostici sono in grado di leggere i giri motore in fase di avviamento. Inoltre, la ricomparsa dell'errore P0335 ad ogni tentativo di avviamento è un dato cruciale; se l'errore fosse "antico" o sporadico, la diagnosi potrebbe indirizzarsi diversamente.
Un altro problema correlato, emerso successivamente in un caso simile, è stato il codice P0340, relativo al "Sensore Posizione Albero Camme". Questo rafforza ulteriormente l'ipotesi di un problema di fasatura o di un componente correlato. Sebbene la sostituzione di un sensore non originale possa talvolta introdurre problemi di compatibilità o affidabilità, la diagnosi di base punta verso una disallineamento della fasatura.
Altre Possibili Cause e Considerazioni
Oltre ai problemi legati ai sensori di giri e fase, altri elementi dell'impianto elettrico possono causare malfunzionamenti. L'ispezione dei cavi di massa dell'auto è un suggerimento prezioso. Cavi di massa corrosi, allentati o interrotti possono creare una miriade di problemi elettrici apparentemente scollegati, influenzando il funzionamento di vari componenti, dalla centralina ai sistemi di illuminazione. La complessità dell'impianto elettrico di un'auto moderna, con chilometri di cavi, rende la ricerca di un difetto nel cablaggio una sfida.
Un altro scenario riportato riguarda un'Opel Zafira che si ferma improvvisamente, e al momento dell'arresto si attiva la ventola di raffreddamento del motore, sia a motore caldo che freddo. Per farla ripartire, è necessario scollegare e ricollegare la batteria. Questo sintomo, sebbene non direttamente collegato ai codici di errore P0335 o P0340, potrebbe indicare un problema con il sistema di gestione termica del motore, un sensore di temperatura difettoso, o un malfunzionamento di una centralina secondaria che gestisce queste funzioni, influenzando il comportamento generale del veicolo e richiedendo un reset per ripristinare il funzionamento.
In conclusione, la consultazione dello schema dell'impianto elettrico e la comprensione della funzione dei fusibili sono passi preliminari essenziali per affrontare qualsiasi problema elettrico su un'Opel Zafira 2001. Tuttavia, come dimostrano i casi più complessi, la diagnosi può richiedere un approccio sistematico, considerando non solo i componenti diretti, ma anche le interazioni tra i vari sistemi del veicolo e la possibile influenza di fattori come la fasatura del motore e l'integrità dei cablaggi.
