La Guida Completa al Montaggio e alla Manutenzione del Turbocompressore

Il turbocompressore è diventato un componente fondamentale in tutte le macchine di nuova produzione, rivoluzionando le prestazioni e l'efficienza dei motori. Questo articolo si propone di fornire una guida dettagliata sul suo funzionamento, sulle diverse tipologie, sull'installazione corretta e sulle problematiche più comuni, con un'attenzione particolare alle procedure di montaggio e manutenzione per garantirne la longevità e le prestazioni ottimali.

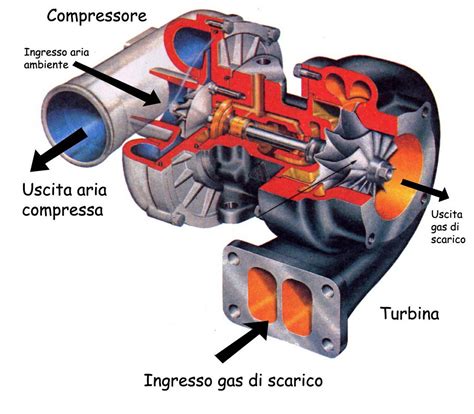

Struttura e Funzionamento del Turbocompressore

Come suggerisce la sua stessa terminologia, il turbocompressore, chiamato in maniera abbreviata anche turbo, è formato da due componenti principali: la turbina e il compressore. Questi due elementi sono montati sullo stesso albero. La turbina è azionata dai gas di scarico del motore, che, espandendosi, la fanno ruotare ad altissima velocità. Questa rotazione viene trasmessa al compressore, anch'esso montato sullo stesso albero. Il compressore aspira aria dall'esterno, la comprime e la invia al motore a una pressione superiore rispetto a quella atmosferica. Questo processo, noto come sovralimentazione, permette di immettere una maggiore quantità di aria e quindi di carburante nella camera di combustione, incrementando la potenza e la coppia del motore, migliorando al contempo l'efficienza e riducendo il consumo di carburante.

Il turbocompressore aumenta notevolmente l'efficienza del veicolo, fornendo una trazione aggiuntiva e riducendo il consumo di carburante. Tuttavia, una sostituzione errata o di scarsa qualità può causare gravi danni, quindi è molto importante seguire attentamente le istruzioni dettagliate per la sostituzione della turbina.

Tipologie di Turbocompressori: Geometria Fissa vs. Variabile

I turbocompressori possono essere classificati principalmente in due tipologie: a Geometria Fissa e a Geometria Variabile (VNT - Variable Nozzle Turbine).

Turbocompressore a Geometria Fissa

Nei turbocompressori a geometria fissa, il flusso dei gas di scarico che investe la turbina è costante e non può essere modificato. Questo significa che il turbo opera in modo ottimale solo in un determinato range di giri del motore. Ai bassi regimi, la quantità di gas di scarico è insufficiente per far girare la turbina alla velocità desiderata, resulting in un ritardo nella risposta del motore, noto come "turbo lag". Ai regimi più elevati, invece, la quantità di gas di scarico può essere eccessiva, portando a una sovrapressione che deve essere gestita per evitare danni.

Turbocompressore a Geometria Variabile (VNT)

Il turbocompressore a geometria variabile è strutturalmente diverso da uno a geometria fissa, e i vantaggi di questa soluzione sono molteplici. La differenza principale la troviamo nel lato caldo. Nella girante della turbina sono montate delle palette che vengono movimentate da un attuatore, o comunemente chiamata anche valvola wastegate, che può essere elettrico, pneumatico o elettropneumatico, a sua volta comandato dalla centralina motore. Il suo compito è regolare la pressione di sovralimentazione nei vari regimi di marcia. Internamente, vi sono installate in forma circolare una serie di palette che, a seconda della loro incidenza e posizione, variano la pressione di sovralimentazione. Questo perché la spinta e la velocità dei gas esausti aumenta e diminuisce in funzione della posizione delle palette stesse e della superficie che esse oppongono al flusso dei gas di scarico.

Questo sistema permette di ottimizzare l'efficienza del turbo su un intervallo di giri motore più ampio, riducendo significativamente il turbo lag e migliorando la risposta dell'acceleratore.

Sistemi Multi-Turbo: Twin Turbo e Oltre

Oltre ai turbocompressori singoli, esistono sistemi che impiegano più unità, noti come "multi-turbo".

Sistema Twin Turbo (Biturbo)

Il sistema Twin Turbo, detto anche biturbo, utilizza due unità invece di un turbocompressore singolo. Il vantaggio di avere più turbo è di poter coprire differenti range di giri, a differenza del turbocompressore singolo che funziona al meglio solo agli alti regimi, anzi risulta addirittura controproducente ai bassi. In questo modo si riduce il turbolag e si ottiene un funzionamento più omogeneo, che si traduce in una risposta più rapida all’acceleratore.

I sistemi a doppio turbo possono essere sequenziali o in parallelo.

• Sequenziali: Nel primo caso, le due unità, spesso di dimensioni differenti, entrano in funzione in momenti diversi: ai bassi regimi i gas di scarico vengono convogliati nel turbo più piccolo, che entra in funzione rapidamente fornendo una buona spinta. Ai regimi più elevati, quando il flusso dei gas di scarico aumenta, questi vengono reindirizzati anche al turbo più grande (o esclusivamente a quello più grande, a seconda della configurazione), che garantisce un'elevata potenza.
• In Parallelo: In questo schema, entrambi i turbocompressori lavorano simultaneamente fin dai bassi regimi, sebbene con dimensioni più contenute rispetto a un singolo turbo di grande diametro. Questo approccio mira a ridurre il turbo lag e a fornire una risposta più pronta all'acceleratore in un ampio spettro di regimi.

L'Evoluzione Tecnologica: Il Turbocompressore Elettrico

L'evoluzione tecnologica ha consentito di sviluppare nuove tipologie di turbocompressore in grado di stressare meno il motore e di superare i limiti intrinseci dei sistemi tradizionali. Questa tecnologia, attualmente utilizzata sulle vetture sportive di alta fascia, arriverà ben presto anche sulle auto di serie alla portata di tutti gli automobilisti.

Costruttori come Audi stanno studiando soluzioni elettriche in grado di ridurre, se non annullare, il turbo lag grazie alla presenza di un turbocompressore azionato da un motore elettrico collegato a una batteria da 48 V, affiancato a un turbocompressore classico. Il primo entra in azione quando si viaggia a bassi regimi, accelerando la rotazione del compressore prima che i gas di scarico siano sufficienti a farlo funzionare autonomamente, e ha la funzione di inviare aria in ingresso al turbocompressore standard. Questa integrazione permette una risposta istantanea e una pressione di sovralimentazione costante su tutto l'arco di erogazione.

Problemi Comuni e Malfunzionamenti del Turbocompressore

La rottura di una turbina, nella maggior parte dei casi, è subito avvertibile. La resa dell'auto scende in modo evidente e anche un semplice sorpasso o una normale ripartenza creano difficoltà evidenti al motore e al conducente stesso.

Le cause di una possibile rottura possono essere molte e varie. Tra le più comuni troviamo:

• Malfunzionamento della valvola di regolazione (Wastegate): Una valvola bloccata o che non funziona correttamente può causare una sovrapressione o una sottopressione di sovralimentazione, danneggiando la turbina o compromettendo le prestazioni del motore.
• Perdite nell'impianto: Una diminuzione della tenuta dell'impianto, causata da un tubo rotto o da una guarnizione difettosa, può portare a perdite di aria o olio motore. Le perdite d'aria possono manifestarsi con una riduzione della potenza, mentre le perdite d'olio possono causare fumo allo scarico e un consumo anomalo di lubrificante.
• Contaminazione dell'olio: L'uso prolungato di un olio vecchio o la sua scarsa qualità possono causare l'accumulo di impurità e depositi carboniosi nelle condotte di lubrificazione e nella coppa dell'olio. Questi detriti possono danneggiare le parti in movimento del turbocompressore, come le bronzine e la ralla reggispinta.
• Mancanza o inadeguatezza della lubrificazione: Un afflusso insufficiente di olio o un olio contaminato sono tra le cause primarie di rottura del turbo. L'olio non solo lubrifica le parti in movimento, ma contribuisce anche al raffreddamento della turbina.
• Corpi estranei nell'aspirazione: L'ingresso di detriti nel sistema di aspirazione, spesso a causa di un filtro dell'aria danneggiato o non correttamente installato, può causare danni alle palette del compressore.
• Problemi al sistema di scarico: Un catalizzatore ostruito, un filtro antiparticolato (FAP) intasato, o problemi al sistema di ricircolo dei gas di scarico (EGR) possono aumentare la contropressione nel sistema, stressando la turbina e compromettendone il funzionamento.
• Perdita di compressione del motore: Se un motore ha perso compressione, la turbina sarà sottoposta a uno stress maggiore e l'olio potrebbe degradarsi più rapidamente, portando a una rottura precoce.

Installazione e Sostituzione del Turbocompressore: Una Guida Dettagliata

Il montaggio professionale di un turbocompressore richiede la massima precisione, il know-how tecnico e il rigoroso rispetto di tutte le norme di sicurezza. Le istruzioni riportate di seguito offrono pertanto una panoramica completa delle fasi di lavoro, delle indicazioni di montaggio e delle possibili fonti di errore rilevanti. In questo modo è possibile evitare danni e garantire una messa in funzione affidabile.

Cosa è necessario sapere prima di installare un turbocompressore

Prima di procedere all'installazione, è importante familiarizzare con alcune sfumature tecniche. Queste conoscenze aiuteranno a evitare errori che potrebbero causare il guasto della nuova turbina o addirittura dell'intero motore.

1. Compatibilità: Assicurarsi che la nuova turbina sia compatibile con il modello del motore. A tale scopo, il numero di versione del turbocompressore deve essere confrontato con le specifiche del fabbricante del motore o del turbocompressore. Prestare attenzione al numero di catalogo e alle caratteristiche tecniche. Anche piccole differenze possono essere critiche per la compatibilità.
2. Stato delle tubazioni: Valutare lo stato delle tubazioni. Tubi arrugginiti, deformati o ostruiti possono ridurre l'efficienza della turbina. Ciò vale in particolare per il tubo di alimentazione dell'olio, che è spesso sporco di residui di carbonella o trucioli metallici. È fondamentale sostituire i condotti olio da e per la turbina, poiché spesso la sola pulizia non è sufficiente.
3. Collettore e tubo di scarico: Controllare il collettore e il tubo di scarico. Il collettore di scarico non deve presentare crepe, sbavature o corpi estranei. Questo punto è soggetto a forti sollecitazioni termiche, quindi è importante verificarne il corretto funzionamento.
4. Sistema di lubrificazione: Valutare lo stato del sistema di lubrificazione. È indispensabile sostituire l'olio e il filtro dell'olio vecchio. In caso contrario, l'olio contaminato finirà nel nuovo gruppo. La rimozione e pulizia della coppa dell'olio da eventuali depositi carboniosi è altrettanto cruciale.
5. Strumenti e guarnizioni: Preparare tutti gli strumenti necessari e le nuove guarnizioni. Utilizzare esclusivamente guarnizioni adeguate e nuove di fabbrica, poiché il sigillante liquido non è adatto e può causare perdite. Ciò ridurrà notevolmente il tempo di sostituzione e diminuirà il rischio di dover smontare nuovamente il gruppo a causa di perdite.
6. Principio di funzionamento: Familiarizzare con il principio di funzionamento del turbocompressore. Comprendere come funziona esattamente la turbina, in particolare le sue parti calde, consente di evitare errori critici durante l'intero processo di installazione.

Elenco dei prodotti necessari

Affinché la sostituzione della turbina avvenga senza complicazioni, è necessario preparare in anticipo l'intero set di materiali e strumenti.

• Nuova turbina: Deve essere completamente compatibile con la vostra auto. È meglio acquistarla da fornitori ufficiali.
• Set di nuove guarnizioni: Le guarnizioni garantiscono la tenuta dei giunti e impediscono la fuoriuscita di gas e olio. Quelle usurate o riutilizzate possono causare perdite. Importante: utilizzare solo guarnizioni in materiali resistenti al calore (ad esempio amianto), non utilizzare sigillanti o siliconi.
• Olio motore di qualità: Per la nuova turbina utilizzare solo l'olio raccomandato, con caratteristiche termiche adeguate ai motori turbocompressi. La sostituzione olio e filtro è necessaria INDIPENDENTEMENTE dal loro chilometraggio, con olio previsto dal costruttore del veicolo.
• Filtro dell'olio nuovo: La sostituzione del filtro è obbligatoria, poiché quello vecchio contiene depositi che possono danneggiare l'albero della turbina.
• Filtro dell'aria nuovo: Anche il sistema di alimentazione dell'aria deve essere pulito, in modo che nessun corpo estraneo possa penetrare nella turbina.
• Set di attrezzi: Include chiavi di varie dimensioni, cacciaviti, chiavi a cricchetto, bussole. È consigliabile avere una chiave dinamometrica per un serraggio preciso.
• Prodotto per la pulizia del collettore: Consente di preparare adeguatamente il luogo di montaggio, rimuovendo carbonella e sporco.
• Kit per il cambio dell'olio: Include un contenitore per lo scarico e un imbuto per il riempimento. Ciò consente di eseguire tutto in modo rapido e accurato.
• Stracci o salviette puliti: Per rimuovere i residui di olio, lo sporco e garantire la pulizia durante l'installazione.

Istruzioni per la sostituzione della turbina

Tutto inizia con la preparazione per lo smontaggio della vecchia turbina. A tal fine, è necessario svitare tutti i bulloni che la fissano al collettore di scarico, al tubo di scarico e al sistema di lubrificazione. La rimozione inizia dall'intercooler. Successivamente, è necessario smontare il collettore di scarico, staccandolo dal turbocompressore svitando tutti gli elementi di fissaggio.

1. Rimozione della turbina stessa: Il processo dipende dal tipo di auto: il dispositivo viene rimosso dalla parte superiore del vano motore o dalla parte inferiore del veicolo. Togliere gli imballaggi e le chiusure per il trasporto. Raccogliere l'olio che fuoriesce e l'acqua di raffreddamento con panni adeguati.
2. Pulizia accurata delle superfici di contatto: Vecchi residui di sigillante o fuliggine possono causare un accoppiamento incompleto e perdite di gas o olio. Utilizzare solo detergenti non aggressivi che non danneggino le parti metalliche del collettore.
3. Sostituzione dell'olio e del filtro: Successivamente, rimuovere il vecchio filtro dell'olio e sostituire l'olio. Ciò è necessario affinché la nuova turbina riceva solo olio pulito, senza impurità che potrebbero danneggiare l'albero interno. Se possibile, lavare anche il condotto dell'olio.
4. Preparazione della nuova turbina e montaggio: Prima di installare il nuovo turbocompressore, è necessario verificare che l'olio arrivi correttamente alla turbina, effettuando uno "spurgo". Installare correttamente i condotti di lubrificazione della turbina, riempire il motore con l'olio nuovo. Posizionare un flacone o una bottiglia vuota alla fine del condotto di mandata olio alla turbina. Far girare il motore, avendo l'accortezza di NON avviarlo, dando dei piccoli "colpetti" con la chiave di avviamento. Far uscire circa mezzo litro di olio. Verificare la purezza dell'olio. Si scoprirà che, per quanto le attenzioni siano state puntigliose, vi saranno dei piccoli puntini in sospensione nell'olio nuovo: sono dei depositi carboniosi. Pensate a cosa sarebbe successo se gli stessi fossero andati all'interno del vostro nuovo turbocompressore… Montare il turbocompressore avendo cura di riempirlo preventivamente di olio.
5. Collegamento dei tubi e fissaggi: Collegare tutti i tubi, compresi quelli di lubrificazione e raffreddamento. Controllare attentamente il tubo di alimentazione dell'olio: se è sporco o usurato, sostituirlo. Evitare assolutamente guarnizioni liquide nel montaggio dei condotti di lubrificazione. Controllare tutti i fissaggi, svitarli o serrarli nuovamente dopo il primo riscaldamento. In questa fase è importante prestare attenzione a ogni dettaglio, in particolare alla parte calda della turbina. La coppia di serraggio deve essere regolata esattamente secondo le indicazioni del fabbricante. Controllare inoltre che le filettature e le flange non presentino danni o segni di usura.

Primo avvio dopo la sostituzione della turbina

Dopo l'installazione, non affrettatevi ad avviare immediatamente il motore a pieno regime. Il rispetto di questa fase è garanzia di lunga durata della turbina.

1. Lubrificazione iniziale: Versare un po' d'olio direttamente nella turbina per evitare che il compressore funzioni a secco al primo avvio.
2. Avviamento al minimo: Avviare il motore al minimo e lasciarlo funzionare per circa 5/10 minuti. Ciò consentirà all'olio di raggiungere tutti i componenti ed evitare il surriscaldamento. Verificare che non vi siano perdite ed evitare brusche accelerate a motore freddo.
3. Verifiche post-avviamento: Assicurarsi che non vi siano perdite di olio o fumo dallo scarico. Controllare che tutti i collegamenti siano a tenuta.
4. Diagnostica e prova su strada: Dopo la messa in funzione, collegare uno strumento diagnostico, ripristinare la memoria guasti ed eseguire una prova su strada. Nel frattempo, la pressione di sovralimentazione deve essere monitorata continuamente. Infine, controllare attentamente l'intero sistema dell'aria di carica, compresi tutti i componenti, per verificarne la tenuta e il corretto montaggio.

Verifica dei Componenti Correlati

È fondamentale verificare il corretto funzionamento di altri componenti del motore che possono influenzare le prestazioni e la durata del turbocompressore.

• Comando a depressione della valvola Wastegate: Se pneumatica, verificare il suo corretto funzionamento. Se elettronica, assicurarsi del corretto arrivo del segnale.
• Debimetro (misuratore massa aria): Verificare il corretto funzionamento del debimetro, in quanto un suo malfunzionamento può alterare la quantità di aria in ingresso e quindi la gestione della sovralimentazione.
• Altri sensori motore: Verificare il corretto funzionamento di tutti gli altri sensori posti nel motore, poiché anomalie possono influenzare la gestione della centralina e, di conseguenza, il funzionamento del turbo.
• Centralina motore: Verifica ed eventuale rimozione di messaggi di errore all'interno della centralina. Questi potrebbero contenere in memoria dei messaggi di errore che si ripresentano all'avvio della vettura, rimandandola in autoprotezione anche se la causa è stata rimossa.

È importante sottolineare che la turbina è un organo meccanico. Se la diagnostica fornisce il messaggio "malfunzionamento del turbocompressore", la causa è da ricercarsi altrove, poiché non ci sono sensori sulla turbina stessa che possano segnalare un suo malfunzionamento. Il guasto di un turbocompressore molto spesso è stato causato da difetti ad altri componenti del motore.

Manutenzione Preventiva e Diagnosi dei Problemi

Una regolare manutenzione e una sostituzione dell'olio motore come previsto dal piano di manutenzione sono le basi per poter allungare la vita della nostra turbina, perché con un olio pulito e nuovo si garantisce una migliore lubrificazione a tutte le parti in movimento del turbocompressore.

Diagnosi di un turbocompressore che consuma olio

Se si sospetta che il turbocompressore stia consumando olio, è necessario effettuare alcune verifiche:

• Controllo visivo: Togliere i manicotti del turbo e controllare la presenza di olio e la sua quantità. Verificare se il core assi è abbastanza lasco.
• Fumo allo scarico: Una turbina che perde olio di solito si manifesta con fumo allo scarico, indipendentemente dalla presenza di FAP o DPF. Il consumo di olio deve essere significativo (ad esempio, 1-2 litri in 8.000-10.000 km).
• Trasudo di olio nell'aspirazione: Controllare nella zona debimetro-filtro aria motore se vi sono trasudi di olio.
• Ronzio: Un ronzio persistente può indicare un problema, ma non è sempre sintomo di un turbo danneggiato.

La probabilità che sia la turbina a far consumare olio o i pistoni e le fasce è del 50-50.

Importanza dei Kit di Montaggio

Per il montaggio utilizzare set di montaggio completi e testati, per integrare correttamente tutte le guarnizioni, le viti ed eventuali componenti aggiuntivi come condotti o sensori. Questi kit sono progettati per garantire la perfetta tenuta e il corretto funzionamento del sistema.

Affidarsi ai Professionisti

Il lavoro di sostituzione di una turbina non è semplicissimo. Se si incontrano problemi come un bullone bloccato o la sua rottura, la risoluzione può diventare complessa. Inoltre, perdite d'olio dal tubo di mandata o altri problemi possono creare danni ingenti. Se non si possiede una buona manualità e competenze di meccanica, è consigliabile rivolgersi a professionisti.

L’officina STS di Varsavia, ad esempio, è specializzata nella riparazione e sostituzione di turbine di qualsiasi complessità. Disponiamo di attrezzature moderne, strumenti di alta precisione e un team di meccanici qualificati. I nostri servizi includono la diagnostica completa del motore, la sostituzione della turbina, la pulizia dei tubi, la regolazione del collettore di scarico, il controllo della tenuta e la sostituzione obbligatoria dell'olio. Garantiamo qualità, sicurezza e durata. Grazie alla nostra esperienza, la sostituzione del turbocompressore viene eseguita nel rispetto di tutti gli standard tecnici e dei requisiti del produttore.

Inoltre, nel nostro parco macchine di ricambio sono sempre disponibili turbocompressori ricondizionati di alta qualità per tutti i modelli di auto più diffusi. Per risparmiare tempo, potete consegnarci il vostro gruppo danneggiato e riceverne uno riparato, che non ha nulla da invidiare a uno nuovo, tranne il prezzo.

La Griffo - CSG Service è sempre in costante aggiornamento nell’ambito dei turbocompressori e molti sono i Partner Produttori che si affidano alla nostra professionalità per la distribuzione e la rivendita dei propri prodotti. Affidati agli specialisti del settore.
