Il Segnale Iniettore Auto: Funzionamento, Diagnosi e Manutenzione

Gli iniettori di carburante rappresentano componenti essenziali del sistema di alimentazione del motore in ogni veicolo moderno. La loro funzione primaria è quella di polverizzare il carburante per migliorare la combustione, iniettando l'esatta quantità stabilita dalla centralina di controllo del motore, in base a una serie di parametri di funzionamento dell'auto. Questa tecnologia, che ha iniziato a diffondersi nell'automotive tra la fine degli anni '80 e l'inizio degli anni '90, ha soppiantato i tradizionali carburatori, offrendo maggiore precisione, efficienza e affidabilità. Sebbene i sistemi di iniezione elettronica siano notevolmente più affidabili, non sono immuni da problemi. Nel tempo, gli iniettori possono deteriorarsi, portando a una serie di sintomi osservabili che possono indicare un malfunzionamento.

Come Funzionano gli Iniettori del Carburante

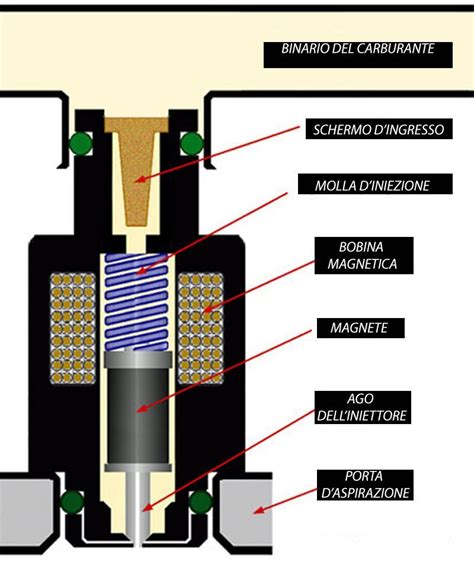

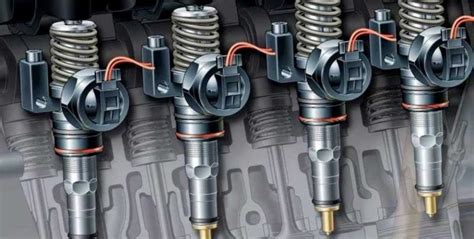

Generalmente, gli iniettori hanno il compito di polverizzare il carburante per migliorare la combustione. Per farlo al meglio, riducendo consumi ed emissioni, gli iniettori non devono avere difetti di usura. Gli iniettori sono componenti tipicamente semplici, a funzionamento elettronico. Il computer del motore, spesso denominato Powertrain Control Module (PCM) o centralina di controllo del motore, controlla ogni iniettore per atomizzare il carburante nei cilindri del motore. Un iniettore di carburante standard comprende un solenoide elettronico e una valvola a molla. Quando il PCM attiva il solenoide, solleva la valvola dalla sua sede, consentendo al carburante di fluire nel cilindro.

Esistono due tipi predominanti di moderni sistemi di iniezione elettronica del carburante: iniezione nel condotto (port injection) e iniezione diretta (direct injection). Nei sistemi a iniezione nel condotto, gli iniettori sono posizionati nel collettore di aspirazione, dove spruzzano il carburante nelle porte di aspirazione. Al contrario, i sistemi a iniezione diretta posizionano gli iniettori nella testata del cilindro del motore, consentendo loro di iniettare il carburante direttamente nella camera di combustione. Tipicamente, i veicoli sono dotati di un iniettore per cilindro; tuttavia, alcuni progetti incorporano due iniettori per cilindro: uno per l'iniezione nel condotto e un altro per l'iniezione diretta. Esiste anche un metodo di iniezione del carburante più datato, noto come iniezione a corpo farfallato (throttle body injection), che utilizza uno o due iniettori di carburante montati sul corpo farfallato.

Quando la centralina manda l'impulso elettrico alla bobina dell'iniettore da attivare, l'ago apre l'ugello per creare un cono di carburante vaporizzato. La forma del cono è importante per non creare problemi alle candelette diesel. Per stabilire quanto carburante deve uscire dagli iniettori, la centralina regola i tempi di apertura dell'ago.

Gli iniettori utilizzati per iniettare carburante ad alta pressione, principalmente adottati nei motori diesel, ma anche nei sistemi di iniezione benzina ad alta pressione, possono appartenere a due diverse famiglie: iniettori elettromagnetici e iniettori piezoelettrici. La differenza sta nella tecnologia adottata per sollevare lo spillo: una bobina magnetica nei primi, o un materiale piezoelettrico nei secondi. Riconoscere questi iniettori è possibile misurandone la resistenza tra i pin di connessione: gli iniettori piezoelettrici hanno valori estremamente alti, nell'ordine dei kilo Ohm, mentre quelli elettromagnetici hanno una resistenza vicina a zero.

Funzionamento Dettagliato degli Iniettori

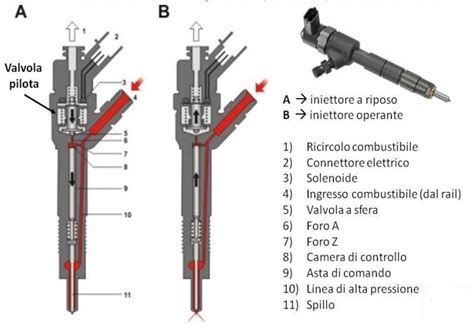

I componenti più importanti per il funzionamento dell'iniettore sono quelli che determinano l'azionamento e quindi il sollevamento dello spillo, il quale dipende dalla pressione presente nel volume di controllo. Una sfera, azionata da un piattello, a sua volta attirato da un elettromagnete, consente di scaricare la pressione o mantenerla, determinando l'alzata dello spillo.

Nelle figure, si può immaginare l'iniettore chiuso in assenza di eccitazione dalla centralina. In questo stato, le pressioni sopra e sotto lo spillo si equivalgono e lo spillo rimane chiuso. Al momento dell'eccitazione da parte della centralina, nel volume di controllo viene abbassata la pressione, l'equilibrio di pressione viene a mancare e lo spillo si apre. Nel momento in cui viene a mancare l'eccitazione, si chiude lo scarico nel volume di controllo, la pressione si riequilibra e lo spillo si richiude.

Il Pin-out dell'iniettore è costituito da due soli Pin, dove troviamo: alimentazione pilotata da centralina di iniezione e comando a massa, collegato alla centralina di iniezione. L'apertura dell'iniettore avviene quando entrambi i segnali vengono forniti: positivo e massa.

Sintomi di Iniettori Difettosi

È molto difficile non accorgersi se gli iniettori funzionano male, anche perché i sintomi degli iniettori difettosi sono piuttosto evidenti e richiamano la necessità di un controllo in officina. Un problema agli iniettori difettosi è spesso legato a una manutenzione auto non proprio regolare ma anche a cause che non dipendono dal guidatore, come il carburante sporco.

I segnali più comuni che indicano un malfunzionamento degli iniettori includono:

1. Difficoltà di avviamento e minimo instabile: Capisci che gli iniettori sono da cambiare o pulire se l'auto fatica ad avviarsi, il minimo è instabile e senti vibrazioni o ticchettii anomali dal motore. Se il tuo veicolo ha difficoltà ad avviarsi al primo colpo o richiede diversi tentativi prima di accendersi, potrebbe essere a causa di iniettori del carburante che non spruzzano il carburante in modo corretto. Questo può compromettere l'accensione del motore e rendere l'avviamento più difficile. In casi estremi, un iniettore malfunzionante può impedire completamente l'avviamento del motore.

2. Perdita di potenza e vuoti in accelerazione: Altri segnali chiari sono i vuoti di potenza in accelerazione. Se il veicolo ha difficoltà ad accelerare o sembra meno reattivo del solito, potrebbe essere a causa di iniettori del carburante che non erogano la giusta quantità di carburante. Questo può influire sulle prestazioni globali del motore e rendere la guida meno piacevole.

3. Aumento dei consumi di carburante: Un altro segnale di guasto degli iniettori del carburante è un consumo di carburante insolitamente elevato. Se noti che il tuo veicolo sta consumando più carburante del solito senza un motivo apparente, potrebbero essere gli iniettori del carburante a causare il problema. Gli iniettori del carburante guasti possono spruzzare una quantità eccessiva di carburante all'interno della camera di combustione, causando un aumento del consumo di carburante. Qualsiasi problema che causi una mancata accensione, inclusi iniettori bloccati in posizione chiusa, aumenterà anche il consumo di carburante.

4. Fumo nero dallo scarico o odore di carburante: La fuoriuscita di fumo nero dallo scarico può indicare una miscela eccessivamente ricca. In casi gravi, potresti avvertire odore di carburante in abitacolo o vedere accendersi la spia avaria motore. Un iniettore che non riesce a chiudersi correttamente può permettere al carburante incombusto di fuoriuscire dal motore, raggiungendo il catalizzatore e causandone il surriscaldamento e l'emissione di un cattivo odore simile a uova marce. Inoltre, iniettori che perdono possono produrre un percettibile odore di carburante. In casi gravi, un iniettore diretto bloccato può consentire al carburante grezzo di fuoriuscire dal motore attraverso il tubo di scarico del veicolo.

5. Spia avaria motore accesa: Il Powertrain Control Module (PCM) o centralina di controllo del motore monitora continuamente gli iniettori di carburante e i circuiti associati. Se il PCM rileva una mancata accensione o un problema con il circuito dell'iniettore, attiva la spia di controllo del motore e registra un codice di errore diagnostico (DTC) per un'ulteriore analisi.

6. Vibrazioni o ticchettii anomali dal motore: Una mancata accensione può manifestarsi come vibrazioni nel veicolo, spesso accompagnate da una sensazione di strappo e rumori scoppiettanti. Questo accade tipicamente quando gli iniettori di carburante sporchi disturbano la miscela aria-carburante che entra nel motore.

7. Diluizione dell'olio motore: Gli iniettori che perdono possono portare il carburante a passare gli anelli del pistone e a mescolarsi con l'olio motore nel basamento. In casi gravi, ciò può comportare un livello dell'olio eccessivo sull'astina. I motori dotati di iniezione diretta di carburante sono particolarmente vulnerabili alla diluizione dell'olio che, se non affrontata tempestivamente, può causare gravi danni al motore.

8. Movimento irregolare del contagiri: Il contagiri mostra i giri al minuto del veicolo. In alcune situazioni, un iniettore di carburante sporco può causare un movimento irregolare dell'ago del contagiri, che potrebbe fluttuare inaspettatamente, anche quando non avvengono cambi di marcia.

Diagnosi e Ricerca Guasti agli Iniettori

Il controllo degli iniettori e la ricerca dei guasti è un'operazione complessa, off-limits per gli appassionati di fai da te. Spesso e volentieri, l'estrazione degli iniettori è difficoltosa anche per un autoriparatore che ricorre ad attrezzature ed esperienza per smontare gli iniettori senza danni. Al massimo, si possono fare alcuni tentativi di "risvegliarli" con un additivo nel carburante, ma è comunque consigliabile un passaggio in officina.

La diagnosi dei problemi degli iniettori del carburante può essere effettuata sia a livello visivo che utilizzando strumenti diagnostici specializzati. Una delle prime cose da fare è controllare visivamente gli iniettori del carburante per verificare la presenza di eventuali perdite o danni evidenti. In caso di problemi visibili, potrebbe essere necessario sostituire gli iniettori del carburante. Tuttavia, se i problemi non sono evidenti, potrebbe essere necessario utilizzare strumenti diagnostici avanzati per verificare il flusso del carburante e il funzionamento degli iniettori.

Test con Oscilloscopio

Il test con un oscilloscopio permette invece di capire l'intensità e la durata del comando di apertura dalla centralina agli iniettori. Per il collegamento, è necessario utilizzare una pinza amperometrica, posta su uno solo dei fili dell'iniettore. Il verso inizialmente non è importante; se il segnale risulterà visualizzato al contrario, sarà sufficiente girare la pinza.

In un moderno iniettore elettromagnetico sarà possibile visualizzare almeno tre iniezioni: le due pre-iniezioni, per riscaldare la camera di combustione e far incrementare la pressione gradualmente, più l'iniezione principale. L'oscilloscopio andrà settato con una scala dei tempi a 1 ms per ogni divisione, e una scala dei volt ad almeno 10 Volt a divisione (o superiore).

Verifica Elettrica delle Connessioni degli Iniettori

Molte volte ci si trova a dover fronteggiare problemi legati a vetture che si spengono in marcia, oppure che non possono nemmeno essere messe in moto, siano esse alimentate a benzina o diesel. Di fronte a problemi di questo tipo le cause possono essere diverse, tra i guasti più comuni possiamo citare problematiche legate al sensore di giri motore, oppure al sensore di fase, o ancora a valvole EGR difettose; altre volte ancora la causa risiede invece negli iniettori. In tal caso, restringendo il campo alle motorizzazioni diesel di tipo common rail, diventa importante prestare attenzione alla pressione del gasolio, più precisamente al valore di alta pressione nel rail, dato che un valore insufficiente di tale parametro influisce negativamente sulla nebulizzazione del carburante, rendendo molto difficile la combustione. Si ricorda a tal proposito che il gasolio, offrendo maggior resistenza all'accensione rispetto alla benzina, necessita di pressioni d'iniezione di gran lunga maggiori, oltre anche a maggiori rapporti di compressione.

Se la causa di guasto risulta non essere nella pressione del gasolio, bisogna allora procedere alla verifica elettrica delle connessioni degli iniettori. Quest'operazione è di fondamentale importanza, dato che su molti veicoli, a prescindere dalla tipologia di iniettori (piezoelettrici piuttosto che elettromagnetici), un semplice cortocircuito elettrico può provocare la messa fuori uso di tutti gli iniettori, con conseguente impossibilità di avviamento del motore. Si faccia bene attenzione: si sta parlando di integrità fisica del cablaggio iniettori, dando per scontato che a livello di alimentazioni e comandi di apertura da parte della centralina sia tutto nella norma. I controlli da fare per accertarsi che tutti i cablaggi (da centralina motore verso gli iniettori) siano isolati rispetto alla massa o ad altri cablaggi, possono essere effettuati con l'ausilio di un multimetro.

Nello specifico, i controlli che andremo ad illustrare sono i seguenti:

Resistenza caratteristica dell'iniettore

Il controllo più semplice e veloce è quello sulla resistenza interna dell'iniettore. A tal proposito, è importante ricordare che tale parametro varia sensibilmente in funzione del tipo di iniettore. Inoltre, considerando che la resistenza varia al variare della temperatura, alcuni valori caratteristici possono essere i seguenti:

• Benzina: 13-16 Ω
• Diesel Common Rail elettromagnetico: 0,5 - 1 Ω
• Diesel Common Rail piezoelettrici: 180 - 200 kΩ

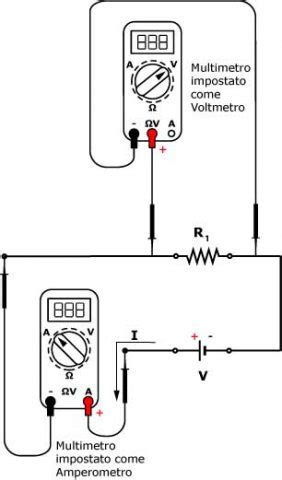

Per misurare questi valori, si setta il multimetro in ohm, si scollega il connettore dell'iniettore e si pongono i puntali del multimetro sui due pin dell'iniettore stesso.

Misurazione isolamento iniettore dalla massa

Sempre in ohm, occorre ora verificare l'isolamento di ciascuno dei due fili dell'iniettore rispetto alla massa. Questa misurazione va fatta a quadro spento, scollegando il connettore della centralina iniezione e collegandosi sui pin dell'iniettore, in maniera tale da accertare subito l'eventuale presenza del corto verso massa, senza preoccuparsi se il corto sia sul cablaggio o all'interno dell'iniettore.

Quello che si dovrebbe trovare, se il cablaggio è integro e quindi correttamente isolato, collegandosi come mostrato, è una misura pari a resistenza infinita (O.L. = "Off Limits", fuori scala), quindi nessuna continuità. Naturalmente, la misurazione va fatta su entrambi i pin di comando dell'iniettore e, ripetiamo, con connettore centralina iniezione scollegato e quadro spento. Nel caso invece che su uno dei due fili ci fosse il corto, il multimetro segnerebbe zero ohm (o comunque una piccola resistenza).

In alternativa al collegamento sull'iniettore, le misurazioni descritte possono effettuarsi collegandosi, anziché sull'iniettore, anche sul connettore della centralina iniezione (lato cablaggio), chiaramente sui pin che corrispondono al comando dell'iniettore da controllare.

Isolamento del cablaggio dell'iniettore da massa

Nel caso in cui le misurazioni precedenti dovessero accertare la presenza di un corto verso massa, si dovrà indagare su dove sia localizzato il corto, se sull'iniettore o sul cablaggio. Ciò si riesce ad appurare procedendo come segue: scollegare il connettore dell'iniettore e operare le stesse misure di resistenza per entrambi i pin del connettore (lato cablaggio). Anche in questo caso, il connettore della centralina iniezione deve essere scollegato. Se dopo aver effettuato le due misurazioni di isolamento lato cablaggio non si è trovato il corto (quindi sul display del multimetro si è letto sempre "O.L."), allora si devono ripetere le stesse misure, stavolta lato iniettore. In tal caso, non fa differenza se il connettore della centralina motore sia collegato o scollegato.

La presenza del corto in uno dei due casi appena descritti prova che l'iniettore, a livello di circuiteria interna, è guasto ed è sede di un contatto elettrico con la carcassa dello stesso iniettore. Resta in ultima, e remota ipotesi, il caso in cui il corto verso massa non sia provocato né dall'iniettore, né dal relativo cablaggio, ma da un guasto interno alla centralina motore.

Risoluzione dei Problemi e Manutenzione

Una volta che è stata effettuata una diagnosi accurata, è possibile procedere con la risoluzione dei problemi degli iniettori del carburante.

Pulizia degli Iniettori del Carburante

Se gli iniettori del carburante sono solo leggermente sporchi o ostruiti, la pulizia degli iniettori può essere sufficiente per ripristinare il loro corretto funzionamento. Gli esperti generalmente consigliano di pulire gli iniettori del veicolo ogni 25.000-30.000 miglia (circa 40.000-48.000 km), anche se il veicolo sembra funzionare normalmente. La pulizia regolare aiuta a prevenire gli intasamenti, mantiene un modello di spruzzo costante e può migliorare sia le prestazioni che l'efficienza del carburante.

Esistono due metodi principali per la pulizia degli iniettori:

1. Metodo on-car (sul veicolo): Questo metodo prevede l'utilizzo di attrezzature pressurizzate per far circolare un solvente attraverso gli iniettori mentre rimangono installati nel motore.
2. Metodo off-car (fuori dal veicolo): Qui gli iniettori vengono rimossi e posizionati in una macchina di pulizia specializzata. Sebbene la pulizia off-car produca tipicamente risultati superiori, è anche l'opzione più costosa.

Inoltre, esistono prodotti per la pulizia degli iniettori di carburante disponibili che possono essere aggiunti direttamente al serbatoio del carburante. Questi additivi possono aiutare con l'accumulo minore di carbonio e a mantenere gli iniettori più puliti nel tempo, in particolare se utilizzati come misura preventiva. Tuttavia, se gli iniettori sono fortemente intasati o stanno causando problemi di guidabilità, questi additivi potrebbero non essere sufficienti.

Sostituzione degli Iniettori del Carburante

Se gli iniettori del carburante sono gravemente danneggiati o non possono essere riparati, potrebbe essere necessario sostituirli. La sostituzione degli iniettori del carburante può essere un'operazione più complessa e richiedere competenze meccaniche avanzate. Il costo per sostituire 4 iniettori varia sensibilmente in base al tipo di alimentazione. Per un'auto a benzina la spesa totale oscilla tra i 400 e i 900 euro.

Prevenzione dei Guasti agli Iniettori

La prevenzione è sempre meglio che curare, e questo vale anche per il guasto degli iniettori del carburante.

1. Utilizzare carburante di alta qualità: Utilizzare sempre carburante di alta qualità da stazioni di servizio affidabili. Il carburante di bassa qualità può contenere impurità che possono danneggiare gli iniettori del carburante nel tempo.
2. Seguire le raccomandazioni di manutenzione: Seguire le raccomandazioni di manutenzione del veicolo, compreso il cambio regolare dei filtri del carburante.
3. Utilizzare additivi per il carburante: L'uso regolare di additivi per il carburante può aiutare a mantenere puliti gli iniettori del carburante e prevenire l'accumulo di depositi di carbonio.

Mentre alcuni problemi degli iniettori del carburante possono essere risolti con interventi fai-da-te, ci sono situazioni in cui è necessario rivolgersi a un professionista. Se non si ha esperienza nella diagnosi e nella riparazione degli iniettori del carburante, è consigliabile affidarsi a un meccanico qualificato.

Considerazioni Aggiuntive e Prodotti Specifici

Il mercato offre una vasta gamma di iniettori di carburante per diverse applicazioni. Ad esempio, gli iniettori "pencil type" sono utilizzati per motori di serie 400, come quelli presenti in alcuni modelli John Deere (3010, 3020, 4000, 4010, 4020, 4040, 4230, 500, 500C, 510, 600, 660). Esistono cataloghi online specializzati, come quello di Fab Heavy Parts, che offrono una vasta selezione di iniettori per soddisfare diverse esigenze.

Riconoscere i segnali di guasto degli iniettori del carburante è fondamentale per prevenire danni maggiori al motore e costose riparazioni. Se il veicolo mostra segni di prestazioni ridotte, consumo di carburante elevato o rumori anomali provenienti dal motore, potrebbe essere a causa di iniettori del carburante guasti. Seguendo le indicazioni fornite, sarà possibile identificare questi sintomi e affrontare il problema in modo efficace.
