La spia dell'airbag accesa sulla strumentazione della propria BMW E90 (e modelli Serie 1 e Serie 3 post-2007) è un inconveniente comune che spesso segnala un malfunzionamento del sensore di occupazione del sedile passeggero, noto anche come "tappetino". Questo componente è fondamentale per la sicurezza, poiché determina se l'airbag lato passeggero debba attivarsi in caso di collisione. L'attivazione errata o la mancata attivazione può avere gravi implicazioni.
Comprendere il Problema del Sensore Airbag nei Modelli BMW Post-2007
Nei modelli BMW successivi al 2007, la configurazione del sensore di occupazione del sedile passeggero è cambiata significativamente. A differenza delle versioni precedenti che presentavano un connettore a 2 fili, i modelli più recenti, inclusi la Serie 1 e la Serie 3, hanno un connettore a 3 fili sotto il sedile. Questa modifica ha reso obsolete le soluzioni "a ponte" con resistenza precedentemente adottate e diffuse sui forum, le quali non sono più applicabili. La rottura di questo tappetino, spesso dovuta a posizioni poco consone o all'usura, è la causa principale dell'accensione della spia. Quando la spia si accende, la centralina memorizza un errore e, nella maggior parte dei casi, è necessario resettarla per spegnere la spia, anche dopo la riparazione. Tuttavia, se l'errore non è ancora stato memorizzato in modo permanente, la spia potrebbe spegnersi da sola dopo la riparazione.
La Soluzione Fai-da-te: Ripristino del Funzionamento Originale
Una soluzione efficace e innovativa è stata sviluppata per ripristinare non solo lo spegnimento della spia airbag, ma anche la funzionalità originaria del sensore di occupazione del sedile passeggero. Questo significa che, in caso di urto, gli airbag per il passeggero si attiveranno solo se è presente qualcuno sul sedile. La particolarità di questa modifica risiede nella sua semplicità, non richiedendo di sfoderare il sedile e rendendola fattibile in meno di mezz'ora.
Questa modifica si basa su uno schema che include valori di resistenze specifici, che permettono di ingannare la centralina dell'airbag simulando la presenza o l'assenza del passeggero in modo controllato.
rimozione spia airbag bmw / how to reset airbag light (mat bypass)
Componenti Necessari per la Modifica
Per realizzare la modifica, è necessario procurarsi alcuni componenti elettronici e materiali di consumo. Sebbene i valori esatti delle resistenze siano cruciali e derivino da schemi condivisi in rete, l'approccio costruttivo prevede la realizzazione di un piccolo circuito e di un interruttore artigianale.
Il circuito di resistenze va a creare sostanzialmente due ponti, uno sui due poli esterni e l'altro sui due interni del convertitore, che poi vengono messi in contatto tra loro dall'interruttore. Il verso del montaggio delle resistenze è indifferente perché agiscono allo stesso modo.
Preparazione del Circuito e dell'Interruttore
Il primo passo consiste nel realizzare il circuito di resistenze seguendo lo schema. È fondamentale saldare con precisione i componenti. Una volta realizzato, dal centro del circuito, dove finiscono le due piste, è necessario saldare due fili che andranno poi collegati al sensore.
Successivamente, si deve realizzare l'interruttore che rileverà la presenza del passeggero. Questo interruttore, sebbene artigianale, è una parte integrante della modifica. È consigliabile testare la funzionalità del contatto premendo e rilasciando, magari con un tester sonoro, per assicurarsi che funzioni correttamente. Il tutto può essere bloccato con scotch trasparente per resistere alle "sollecitazioni". Il circuito e l'interruttore realizzati dovranno essere tenuti da parte, poiché verranno utilizzati in un secondo momento durante il montaggio.
Accesso al Convertitore del Segnale
Per procedere con l'installazione, è necessario accedere al convertitore di segnale analogico-digitale situato sotto il sedile passeggero. I passaggi sono i seguenti:

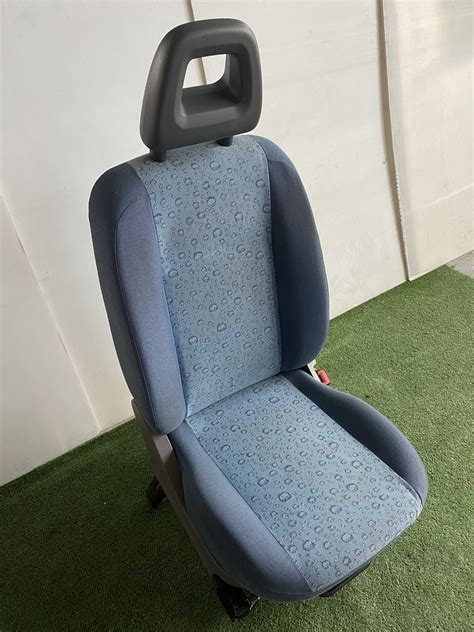

- Spostamento e smontaggio del sedile: Spingere in avanti il sedile e svitare le due viti posteriori che si trovano sui binari, utilizzando una chiave Torx da 20. Successivamente, spingere il sedile indietro e svitare le due viti anteriori. Questo libererà il sedile permettendo di inclinarlo o, se necessario, rimuoverlo.
- Identificazione del convertitore: Una volta spostato il sedile, sarà visibile la parte posteriore in spugna, sulla quale è poggiato un componente di plastica. Questo è l'aggeggio che converte il segnale da analogico a digitale ed è collegato al sensore che si sta per modificare.
- Distacco del flessibile: Tirare leggermente verso l'esterno il convertitore e tagliare il flessibile che lo collega all'adattatore con un colpo deciso.
- Esposizione dei contatti: Con molta delicatezza, rimuovere la parte in gomma che copre i 4 contatti elettrici su cui era collegato il flessibile. È cruciale essere delicati in questa fase, poiché i contatti possono danneggiarsi facilmente.
Installazione del Circuito e Riconnessione
Una volta esposti i contatti del convertitore, si hanno due possibilità per collegare il circuito realizzato in precedenza:
- Saldatura diretta: Saldare il circuito direttamente sul convertitore.
- Collegamento con fili: Collegare 4 fili ai corrispondenti contatti scoperti sul convertitore, per poi unire questi fili al circuito. Questa è l'opzione preferibile per molti, in quanto offre maggiore flessibilità.
Dopo aver collegato il circuito, adagiare il convertitore con il nuovo circuito nel posto in cui si trovava in origine e ricollegare lo spinotto. Infine, chiudere tutto il vano.
Il Ruolo Cruciale dell'Interruttore Artigianale
L'interruttore artigianale ha un ruolo fondamentale nel corretto funzionamento di questa modifica. Senza di esso, la funzionalità del sensore di occupazione verrebbe compromessa in uno dei seguenti modi:
- Senza contatto: Se non viene montato il contatto, il sistema non rileverà il passeggero. Ciò significa che, in caso di urto, l'airbag lato passeggero non scoppierà, e il gong della cintura non suonerà. Questa condizione equivale, di fatto, a disattivare permanentemente l'airbag passeggero, similmente ad alcune modifiche commerciali che non preservano la funzionalità originale.
- Contatto sempre chiuso: Se il contatto viene lasciato chiuso (simulando una presenza costante), il sistema rileverà sempre un passeggero. In questo caso, il gong della cintura suonerà anche se il sedile è vuoto, e l'airbag si attiverà sempre in caso di incidente, indipendentemente dalla presenza effettiva del passeggero.
- Interruttore esterno: L'ultima possibilità sarebbe inserire un interruttore esterno per scegliere se attivare o meno l'airbag. Tuttavia, questa soluzione, a lungo andare, potrebbe risultare scomoda e fastidiosa da gestire manualmente.
L'interruttore artigianale, collegato al centro del circuito di resistenze, serve a mettere in contatto tra loro i ponti creati sui contatti esterni e interni del convertitore, simulando così la logica di funzionamento del tappetino originale. Questo garantisce che l'airbag si attivi solo in caso di presenza del passeggero, mantenendo la sicurezza e la funzionalità previste dal costruttore.
Test di Funzionalità e Rimontaggio
Prima di rimontare completamente il sedile e chiudere l'intero vano, è caldamente consigliato effettuare un test della funzionalità della modifica. Questo può essere fatto collegando lo spinotto al convertitore con il nuovo circuito e l'interruttore, ma lasciando l'apparecchio fuori dal sedile. Questo test permette di verificare che l'interruttore funzioni correttamente e che le saldature siano state eseguite a regola d'arte. In caso di danni ai contatti del convertitore durante la fase di esposizione, come accaduto in esperienze passate, il test preliminare permette di individuare e correggere il problema prima del rimontaggio definitivo.
rimozione spia airbag bmw / how to reset airbag light (mat bypass)
Una volta verificato il corretto funzionamento:
- Montaggio del sedile: Rimontare il sedile sui binari, fissando tutte le viti precedentemente rimosse.
- Ricollegamento dello spinotto giallo: Assicurarsi di ricollegare lo spinotto giallo, che è parte integrante del sistema airbag.
- Riconnessione della batteria: Infine, ricollegare la batteria dell'auto.
Accendendo il quadro, la centralina dell'airbag effettuerà un test di autodiagnosi. Se la modifica è stata eseguita correttamente, la spia dell'airbag si spegnerà automaticamente, indicando il ripristino della funzionalità.
Ricambi Originali e Usati per il Sensore Airbag BMW E90
Per coloro che preferiscono sostituire il sensore airbag o parti correlate con ricambi originali o usati, esistono diverse opzioni. Ad esempio, sono disponibili sensori airbag per BMW Serie 3 E91, E92, E93 con codice 6956485. Questi ricambi, se usati, sono spesso in ottimo stato conservativo e non presentano segni di usura, contribuendo alla sostenibilità ambientale attraverso il riuso.
Il costo di un sensore airbag usato può variare, con prezzi che possono partire da circa 25,00 € per componenti specifici e arrivare a 180,00 € o più per moduli più complessi. È importante verificare la compatibilità del ricambio con il proprio veicolo, in particolare controllando che il codice del ricambio (ad esempio, 6911003 o 6956485) coincida con quello presente sul ricambio originale. In caso di impossibilità a verificarlo autonomamente, è consigliabile contattare una concessionaria, fornendo il numero di telaio del veicolo, per ottenere tutti i codici relativi al ricambio.
La differenza tra alimentazione benzina o diesel di solito non influisce sulla compatibilità dei ricambi di carrozzeria e, in molti casi, anche su quelli elettronici specifici per l'airbag, a patto che il codice del ricambio sia identico.
Considerazioni Aggiuntive e Precauzioni
La riparazione e la modifica di sistemi di sicurezza come l'airbag richiedono attenzione e precisione. Un errore nella saldatura o nel collegamento può compromettere la sicurezza del veicolo e dei suoi occupanti. Se non si è esperti in elettronica o meccanica auto, è consigliabile rivolgersi a un professionista.
Alcuni fornitori di ricambi usati offrono anche altri prodotti della stessa categoria, come sensori di pressione, sensori ABS, moduli elettronici vari e cablaggi, tutti compatibili con i modelli BMW E90, E91, E92, E93. L'acquisto di ricambi usati, oltre a essere economicamente vantaggioso, rappresenta una scelta a basso impatto ambientale, favorendo il rispetto della natura e la sostenibilità.
È importante leggere attentamente le condizioni di vendita dei ricambi, specialmente per quanto riguarda la garanzia e le esclusioni. Ad esempio, per i motori interi, la garanzia potrebbe coprire solo gli organi interni (albero motore, bielle, pistoni, monoblocco, coppa olio, testa completa) ad esclusione di tutti gli altri organi esterni ceduti gratuitamente o specificati solo su diversi accordi. Per i ricambi di carrozzeria, le foto e le descrizioni sono indicative, e si consiglia sempre di riverniciare il prodotto, poiché potrebbero presentare lievi graffi o ammaccature. La vendita include la sola lamiera, escludendo guarnizioni, cablaggi, ecc.
La soluzione fai-da-te descritta offre un modo efficace per risolvere il problema della spia airbag e ripristinare la funzionalità del sensore di occupazione del sedile passeggero nei modelli BMW E90 e simili, garantendo sicurezza e tranquillità al guidatore e ai passeggeri.
