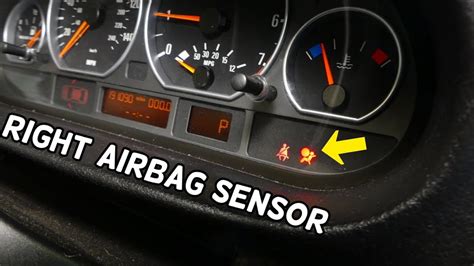

La spia dell'airbag che lampeggia e poi rimane fissa accesa è un problema comune su molti veicoli, inclusa la BMW Serie 320d E46 con motore da 110kW. Spesso, la diagnosi indica un malfunzionamento del "sensore airbag sedile passeggero". Questo componente, noto anche come tappetino sensore, svolge un ruolo cruciale nel sistema di sicurezza dell'auto, ma il suo guasto può generare confusione riguardo al suo funzionamento esatto e alle possibili soluzioni.
Comprendere il Funzionamento del Sensore Sedile Passeggero
A differenza di quanto si potrebbe pensare, il sensore nel sedile del passeggero non funge da un semplice interruttore che segnala solo la presenza o l'assenza di una persona. La sua funzionalità è più sofisticata e, in alcuni veicoli, può influenzare direttamente il comportamento dell'airbag.
Un utente ha riportato la testimonianza di un meccanico Alfa Romeo, il quale spiegava che su alcuni modelli Alfa, il tappetino sensore non solo rileva la presenza del passeggero, ma in caso di impatto frontale, regola anche la tempistica di apertura dell'airbag in base al peso della persona seduta. In particolare, l'airbag viene escluso se il peso è inferiore a una certa soglia (circa 30 kg), per evitare lesioni a bambini o oggetti leggeri. Questo implica che, su tali veicoli, il sensore comunica alla centralina dati relativi al peso, permettendo una gestione dinamica dell'attivazione dell'airbag.
La domanda spontanea sorge: questo principio si applica anche alle BMW Serie 320d E46? Le discussioni tra appassionati suggeriscono che, nel caso specifico della E46, il sensore operi principalmente come un interruttore che segnala la presenza del passeggero. Questo significa che, in assenza di peso, il sistema interpreta il sedile come vuoto, e in presenza di peso, come occupato.
La Modifica Elettronica: Emulare la Presenza del Passeggero
Di fronte al guasto del tappetino sensore, molti proprietari di BMW E46 optano per una modifica elettronica. Questa soluzione mira a "ingannare" la centralina dell'airbag, facendole credere che il sedile del passeggero sia sempre occupato, anche quando in realtà è vuoto. Questa necessità nasce spesso dall'esigenza di trasportare in sicurezza un bambino su un seggiolino, per il quale l'airbag del passeggero deve essere disattivato per evitare rischi.
La modifica consiste nell'interporre un circuito elettronico tra il cablaggio del sedile e la centralina dell'airbag. Questo circuito è tipicamente composto da una resistenza e un diodo. Il tappetino sensore originale è composto da una griglia di sottilissime piste metalliche che, quando sottoposte a pressione (peso), diminuiscono la loro resistenza elettrica. Con il tempo, queste piste tendono a deteriorarsi e rompersi, causando un aumento della resistenza o un circuito aperto, che la centralina interpreta come assenza di passeggero o, peggio, come un malfunzionamento.
La modifica proposta utilizza una resistenza da 33 kOhm e un diodo 1N4007. Inserendo questi componenti nel circuito, si crea una resistenza fissa che la centralina interpreta come segnale di "presenza passeggero".
Materiali necessari per la modifica:
- 1 resistenza da 33 kOhm
- 1 diodo 1N4007
- Stagno per circuiti elettronici (sezione 0,5/0,7mm)
- Guaina termorestringente (opzionale, per isolare le saldature)
Procedura generale per la modifica:
- Verifica della causa: È fondamentale assicurarsi che la spia airbag sia effettivamente accesa a causa del malfunzionamento del tappetino sensore. Una diagnosi computerizzata è il metodo più affidabile.
- Scollegamento della batteria: Prima di intervenire sul cablaggio, scollegare sempre il polo negativo della batteria per evitare cortocircuiti o attivazioni accidentali.
- Accesso al connettore: Sollevare il tappetino sensore sotto il sedile del passeggero e scollegare il connettore che proviene dal sedile. Spesso si tratta di un connettore rotondo di colore nero.
- Realizzazione del circuito: Saldare la resistenza da 33 kOhm e il diodo 1N4007 insieme, rispettando la polarità del diodo. Il diodo, posizionato in controfase rispetto al segnale della resistenza, fa sì che, a sedile libero, la resistenza percepita dalla centralina sia molto alta (come un circuito aperto), mentre con peso presente, la variazione di resistenza del tappetino originale viene emulata dalla resistenza fissa.
- Collegamento dei componenti: Collegare i capi del circuito appena realizzato ai fili che provengono dalla centralina dell'airbag (tipicamente il filo bianco e il filo blu che entrano nella centralina). In pratica, si sostituisce il sensore originale con questo nuovo circuito.
- Isolamento e rimontaggio: Isolare le saldature, ad esempio con guaina termorestringente, per prevenire contatti accidentali. Si può scegliere di non riattaccare il connettore originale del tappetino, poiché il circuito modificato prende il suo posto. Rimontare il tutto in ordine inverso allo smontaggio.
- Test: Ricollegare la batteria e accendere il quadro strumenti. La spia dell'airbag dovrebbe spegnersi dopo qualche istante. In caso contrario, potrebbe essere necessario resettare la spia tramite un elettrauto o un'altra diagnosi.
Consigli per la saldatura:
- Utilizzare la minor quantità di stagno possibile.
- Riscaldare il componente prima di applicare lo stagno, attendendo il leggero fumo indicativo del disossidante.
- Evitare di scaldare eccessivamente il componente.
- Una saldatura lucida indica una buona esecuzione; una saldatura opaca suggerisce un surriscaldamento.
Implicazioni della Modifica e Gestione dell'Airbag
È importante comprendere le implicazioni di questa modifica. Creando un segnale di "presenza passeggero" costante, l'airbag del passeggero sarà sempre attivo in caso di urto, indipendentemente dal fatto che ci sia effettivamente qualcuno seduto. Questo è il comportamento desiderato quando si trasportano bambini su seggiolini, poiché l'airbag attivato potrebbe causare gravi lesioni.
Tuttavia, se la spia airbag si è accesa a causa di un malfunzionamento del tappetino, la centralina BMW potrebbe interpretare questa anomalia come un guasto e, per motivi di sicurezza, attivare comunque l'airbag del passeggero in caso di incidente. In sostanza, il tappetino originale, se guasto, potrebbe non funzionare come un inibitore, ma piuttosto come un componente che, se in avaria, porta all'attivazione perenne dell'airbag. Questo è confermato anche dal manuale di riparazione ufficiale BMW (TIS), dove viene menzionata la possibilità di disattivare la spia airbag tramite un dispositivo diagnostico (DIS) previa firma di una liberatoria da parte del cliente, che lo informa dell'attivazione di tutti gli airbag in caso di urto.
Alternative e Considerazioni Aggiuntive
Alcuni utenti hanno ipotizzato la possibilità di installare un interruttore esterno per escludere o abilitare manualmente il sistema airbag del passeggero. L'idea sarebbe quella di emulare la funzione del tappetino con un interruttore, in abbinata alla resistenza e al diodo. Questo permetterebbe di disattivare l'airbag quando necessario (ad esempio, con un bambino sul sedile anteriore) e riattivarlo quando il sedile è occupato da un adulto.
Questa soluzione, tuttavia, presenta delle complessità. L'attivazione o disattivazione di tale interruttore dovrebbe avvenire a vettura spenta, per evitare che la centralina registri un errore o accenda immediatamente la spia airbag. La verifica del corretto funzionamento di un tale sistema richiederebbe test approfonditi.
È stato anche menzionato che alcune vetture, come certe Peugeot, dispongono di un comando di esclusione/abilitazione airbag passeggero integrato, spesso azionabile con la chiave di accensione, posizionato in prossimità della leva del freno a mano. Sebbene questa funzionalità non sia comunemente riscontrata sulle BMW E46, è possibile che alcuni modelli abbiano sistemi simili, o che l'adesivo informativo sull'airbag possa essere confuso con un interruttore fisico.
La pericolosa modifica che potrebbe ucciderti: spiegazione del bypass della resistenza dell'airbag
La Ricerca del Componente Originale e le Tempistiche di Consegna
Nel caso in cui si preferisca non effettuare modifiche elettroniche e si desideri sostituire il tappetino sensore originale, la ricerca del componente può essere difficoltosa. Alcuni utenti hanno avuto difficoltà a individuarlo nei cataloghi ricambi ufficiali (come RealOEM) sotto le voci relative ai particolari del sedile anteriore.
Quando si acquista un componente online, è fondamentale prestare attenzione alle informazioni fornite dal venditore. Le descrizioni possono includere note importanti sulla compatibilità, come la necessità di fornire il numero di telaio (VIN) del veicolo per verificare l'esatta corrispondenza del pezzo. La mancata fornitura del VIN può comportare che la responsabilità della verifica della compatibilità ricada interamente sul cliente.
Le tempistiche di consegna possono variare significativamente a seconda della disponibilità del prodotto (in Spagna, Germania, o presso il produttore) e delle circostanze logistiche, potendo estendersi da pochi giorni fino a 30 giorni lavorativi in casi eccezionali.
Considerazioni Finali sulla Sicurezza
La spia dell'airbag accesa indica un potenziale problema nel sistema di sicurezza. Sebbene la modifica elettronica possa risolvere il problema della spia e permettere la circolazione, è importante essere consapevoli delle sue implicazioni. La soluzione definitiva per la sicurezza ottimale sarebbe la sostituzione del sensore guasto con un componente originale funzionante. Tuttavia, per chi cerca una soluzione rapida ed economica, o per chi necessita di disattivare l'airbag per trasportare bambini, la modifica elettronica rappresenta una valida alternativa, purché eseguita con cognizione di causa e consapevolezza dei rischi associati.
È fondamentale che qualsiasi intervento sui sistemi di sicurezza dell'auto venga eseguito da personale qualificato o, se effettuato in autonomia, con la massima attenzione e seguendo procedure corrette. L'installazione errata di componenti o modifiche improprie può compromettere l'efficacia del sistema airbag e potenzialmente causare danni in caso di incidente.
In sintesi, il sensore airbag del sedile passeggero nella BMW 320d E46 110kW è un componente che segnala la presenza del passeggero. In caso di guasto, una modifica elettronica con resistenza e diodo può ripristinare il corretto funzionamento della spia e garantire che l'airbag sia sempre attivo, o disattivabile se si opta per soluzioni con interruttori esterni (sebbene più complesse da implementare correttamente). La scelta tra riparazione, modifica o sostituzione dipende dalle priorità del proprietario, dal budget e dalla necessità di adattare il sistema alle specifiche esigenze di trasporto.
