Il motore di un veicolo è un sistema meccanico complesso, il cui funzionamento ottimale è strettamente dipendente dal monitoraggio continuo delle sue componenti in movimento. Tra i vari dispositivi preposti a questa funzione, il sensore dell'albero a camme riveste un ruolo cruciale, soprattutto in propulsori come quello della Opel Zafira 1900. Questo componente, infatti, è un elemento chiave per garantire che le fasi di iniezione e accensione del carburante avvengano con la massima precisione, contribuendo all'efficienza e alle prestazioni generali del motore.
Il Cuore del Motore: Albero a Camme e la sua Funzione
L'albero a camme è un organo meccanico essenziale all'interno del motore endotermico. La sua principale funzione è quella di azionare l'apertura e la chiusura delle valvole di aspirazione e scarico. Questo processo deve avvenire con una sincronizzazione perfetta rispetto alla rotazione dell'albero motore (o albero a gomiti), il quale trasforma il movimento lineare dei pistoni in movimento rotatorio. La precisa fasatura tra l'albero a camme e l'albero motore è fondamentale per consentire ai cilindri di aspirare la miscela aria-carburante, comprimerla, espandere i gas combusti e scaricarli, garantendo così il corretto ciclo di lavoro del motore. Senza un'accurata sincronizzazione, l'efficienza della combustione sarebbe compromessa, portando a una riduzione delle prestazioni e a un aumento dei consumi.
Il Ruolo del Sensore Albero a Camme
Il sensore dell'albero a camme è progettato per monitorare con precisione l'esatta posizione angolare dell'albero a camme in ogni istante. Questa informazione è di vitale importanza per la centralina del motore (ECU), che la utilizza per calcolare con esattezza le fasi di accensione e di iniezione del carburante.
In sinergia con il sensore dell'albero a gomiti, il sensore dell'albero a camme fornisce alla centralina dati essenziali per determinare il momento in cui il primo cilindro raggiunge il punto morto superiore (PMS). Il punto morto superiore rappresenta la posizione in cui il pistone e la testata sono più vicini tra loro, mentre il punto morto inferiore (PMI) è la posizione in cui sono più lontani. Il PMS, in particolare, è il principale riferimento per la fasatura dei motori endotermici, poiché corrisponde all'angolo 0 dell'albero motore rispetto al cilindro. È proprio in questo preciso istante, rilevato dalla combinazione dei segnali dei due sensori, che la centralina attiva la valvola elettromagnetica del sistema di iniezione, immettendo il carburante nella camera di combustione. Questo meccanismo garantisce che il carburante venga iniettato al momento ottimale per massimizzare l'efficienza della combustione.
Principio di Funzionamento: L'Effetto Hall
Alla base del funzionamento del sensore dell'albero a camme, nella maggior parte dei casi, c'è il cosiddetto effetto Hall. Questo fenomeno fisico viene sfruttato per convertire la rotazione meccanica dell'albero a camme in un segnale elettrico interpretabile dalla centralina. Specificamente, la rotazione di una corona dentata, solidale all'albero a camme, provoca una variazione del campo magnetico percepita da un circuito integrato (IC) Hall posizionato nel sensore. Questa variazione di tensione viene elaborata dalla centralina per determinare vari parametri, tra cui la velocità di rotazione e la posizione angolare dell'albero a camme. La tecnologia Hall è apprezzata per la sua precisione e affidabilità nel rilevamento di posizioni e velocità senza contatto fisico, riducendo l'usura e aumentando la durata del componente.
L'Interazione con il Sensore Albero Motore (Albero a Gomiti)
Come accennato, il sensore dell'albero a camme non opera in isolamento, ma lavora in stretta sinergia con il sensore dell'albero motore, anche conosciuto come sensore albero a gomiti o sensore giri motore. Questo secondo sensore ha il compito di fornire informazioni cruciali sulla velocità e la posizione angolare dell'albero motore. Generalmente, viene installato in prossimità del volano, interagendo con una corona dentata presente su di esso.
sincronizzazione albero motore alberi a camme
I segnali elettrici generati dal sensore dell'albero motore vengono inviati anch'essi alla centralina, che li combina con quelli provenienti dal sensore dell'albero a camme. L'analisi congiunta di questi dati permette alla centralina di avere un quadro completo e preciso della posizione relativa di pistoni e valvole. Questa combinazione di informazioni è indispensabile per la fasatura del motore, permettendo alla centralina di attivare l'iniezione di carburante e l'accensione delle candele nel momento esatto, garantendo un funzionamento fluido e performante del propulsore. Senza una corretta interpretazione di entrambi i segnali, il motore potrebbe andare "fuori fase", con conseguenze negative su prestazioni e consumi.
Sintomi di un Malfunzionamento del Sensore Albero a Camme
Un sensore dell'albero a camme guasto o non funzionante correttamente può compromettere gravemente il corretto funzionamento del motore, con ripercussioni significative sulle prestazioni e sul consumo di carburante. Un motore "fuori fase" dal punto di vista dell'alimentazione è un problema serio, ma l'elettronica moderna permette di prevenire danni maggiori attraverso la diagnosi tempestiva. È quindi fondamentale individuare prontamente se è il sensore dell'albero a camme a essere difettoso e a "sfasare" l'apertura e la chiusura delle valvole, determinando perdite di pressione o di carico nei cilindri durante il ciclo di lavoro del motore.
I principali sintomi di un malfunzionamento del sensore dell'albero a camme includono:
- Difficoltà di avviamento del motore: Questo è spesso il primo e più evidente segnale di un possibile guasto. Il motore potrebbe avviarsi con maggiore fatica, o potrebbe richiedere più tentativi del solito per accendersi.
- Accensione della spia di avaria/controllo motore sul cruscotto: L'ECU, rilevando un'anomalia nel segnale del sensore, accenderà la spia di avaria motore. Questa è un'indicazione generica di un problema, ma è un chiaro segnale che qualcosa non va.
- Memorizzazione di codici di guasto: In caso di malfunzionamento, la centralina memorizza un codice di guasto specifico (DTC - Diagnostic Trouble Code) relativo al sensore dell'albero a camme. Questo codice può essere rilevato e letto da un tester di diagnosi, fornendo un'indicazione precisa del problema.
- Riduzione delle prestazioni del motore: Il motore potrebbe erogare meno potenza, avere accelerazioni meno brillanti o presentare irregolarità nell'erogazione.
- Aumento del consumo di carburante: Una fasatura imprecisa porta a una combustione meno efficiente, con conseguente spreco di carburante.
- Spegnimento improvviso del motore: In alcuni casi, un sensore gravemente danneggiato può causare lo spegnimento inaspettato del motore durante la marcia.
- Funzionamento irregolare al minimo: Il motore potrebbe presentare un regime di minimo instabile o "borbottare".
Cause Comuni di Guasto del Sensore Albero a Camme
Determinare con esattezza le cause di un guasto del sensore dell'albero a camme può essere complesso, poiché, come per ogni altro sensore dell'auto, le variabili sono molteplici. Tuttavia, alcune delle cause più comuni possono essere identificate:
- Difettosità del componente: Sebbene i sensori siano progettati per essere robusti, un difetto di fabbricazione può sempre verificarsi, portando a un guasto prematuro.
- Rottura della ruota del trasduttore: La corona dentata che interagisce con il sensore può subire danni fisici, compromettendo la generazione del segnale. Questo può essere dovuto a impatti o usura.
- Cortocircuito interno: Un cortocircuito all'interno del sensore stesso può renderlo inoperativo o fargli generare segnali errati. Questo può essere causato da infiltrazioni di umidità, surriscaldamento o difetti di isolamento.
- Interruzione del collegamento con la centralina: I cavi che collegano il sensore alla centralina possono subire interruzioni, corrosione o danni, impedendo la trasmissione dei segnali. Anche un connettore allentato o ossidato può causare problemi di comunicazione.
- Problemi di alimentazione: Un'alimentazione elettrica insufficiente o instabile al sensore può impedirne il corretto funzionamento.
Diagnosi e Controllo del Sensore Albero a Camme
Quando il tester di diagnosi rileva un problema al sensore o è presente un avviso nella memoria dei guasti, è possibile eseguire alcune verifiche per identificare la causa del malfunzionamento.
Controllo della Continuità del Cablaggio
Una delle prime verifiche da effettuare è il controllo del cavo che collega il sensore con la centralina. Per fare questo, è necessario estrarre il connettore sia dal sensore che dalla centralina. Utilizzando un ohmetro, si controlla la continuità dei cavi. Se il valore di resistenza è elevato o infinito, indica un'interruzione nel cablaggio. È opportuno verificare anche l'assenza di cortocircuiti tra i cavi e verso massa. Un cavo danneggiato o un connettore ossidato possono essere la causa del problema.
Controllo della Tensione di Alimentazione

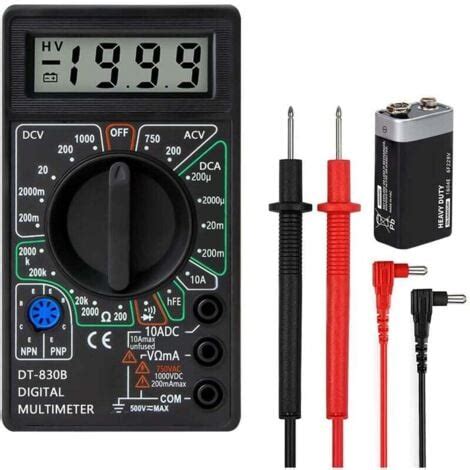

È altrettanto importante controllare la tensione di alimentazione che la centralina fornisce al sensore. Per questa operazione, è necessario scollegare il connettore del sensore e inserire l'accensione del veicolo. Utilizzando un multimetro, si misura la tensione presente sui pin di alimentazione del connettore. Il valore dovrebbe essere in linea con le specifiche del costruttore (solitamente 5V o 12V). Una tensione insufficiente o assente indica un problema nell'alimentazione fornita dalla centralina o nel cablaggio di alimentazione.
Controllo del Sensore Stesso (con precauzioni)
Per quanto riguarda il controllo diretto del sensore, è fondamentale conoscere il modello esatto e il tipo di tecnologia impiegata, se induttivo o Hall. Non sempre le due tipologie sono distinguibili a prima vista. È consigliabile consultare le specifiche del costruttore o le informazioni del sensore di ricambio corrispondente.
Importante: il controllo di un sensore di tipo Hall non va eseguito con un ohmetro, perché la tensione utilizzata dallo strumento per il controllo della resistenza potrebbe danneggiare il sensore stesso. I sensori Hall sono componenti elettronici sensibili che non sopportano l'applicazione diretta di corrente per la misurazione della resistenza.
Se il sensore è di tipo induttivo (generalmente dotato di un connettore a 2 poli), è possibile misurare la resistenza interna con un ohmetro e individuare un eventuale cortocircuito o interruzione. Un sensore induttivo funzionante correttamente dovrebbe presentare un valore di resistenza tra 200 e 1.000 Ohm (valore nominale, da verificare comunque con le specifiche del costruttore).
Per entrambi i tipi di sensore, l'utilizzo di un oscilloscopio è il metodo più accurato per verificarne il funzionamento. Se il sensore funziona correttamente, la misurazione sull'oscilloscopio mostrerà un segnale sinusoidale (per i sensori induttivi) o un segnale ad onda quadra (per i sensori Hall) di intensità e frequenza adeguate. Un segnale assente, distorto o di intensità insufficiente indica un malfunzionamento.
L'Importanza della Compatibilità dei Ricambi
Quando si tratta di sostituire un sensore dell'albero a camme o qualsiasi altro componente elettronico del motore, è di vitale importanza assicurarsi della compatibilità del ricambio. Le informazioni tecniche sui ricambi sono ricavate dalle pubblicazioni della casa produttrice e possono essere soggette a modifiche o adeguamenti senza preavviso. Le immagini relative agli articoli sono indicative, e le caratteristiche degli oggetti consegnati possono risultare leggermente differenti dalle foto presentate nell'inserzione.
Per i veicoli del gruppo FCA (Fiat, Alfa Romeo, Lancia, ad eccezione di quelle d'epoca, e i marchi Jeep, Chrysler, Dodge e RAM successive alla fusione con Fiat, indicativamente dal 2003 in avanti), è spesso possibile verificare la compatibilità dei ricambi. Tuttavia, se l'auto appartiene a qualsiasi altro marchio, come nel caso della Opel Zafira, è fortemente raccomandato fornire il codice originale del ricambio. Questo garantisce che il componente sostituito sia identico o equivalente a quello installato in fabbrica, assicurando il corretto funzionamento e la piena integrazione con la centralina del veicolo. L'utilizzo di un ricambio non compatibile potrebbe non risolvere il problema, o addirittura crearne di nuovi, compromettendo ulteriormente il sistema motore.
Considerazioni Finali
Il sensore dell'albero a camme è un piccolo ma fondamentale componente nell'architettura elettronica e meccanica di un motore moderno come quello della Opel Zafira 1900. La sua capacità di fornire alla centralina informazioni precise sulla posizione dell'albero a camme, in combinazione con il sensore dell'albero motore, è ciò che consente al propulsore di funzionare in modo efficiente, ottimizzando la combustione e minimizzando emissioni e consumi. Comprendere la sua funzione, riconoscere i sintomi di un guasto e sapere come effettuare una diagnosi preliminare sono passaggi cruciali per mantenere il veicolo in condizioni ottimali e prevenire problemi più seri al motore. La manutenzione preventiva e l'utilizzo di ricambi originali o equivalenti di qualità sono sempre la scelta migliore per garantire la longevità e l'affidabilità del proprio veicolo.
