Il sensore angolo sterzo, conosciuto anche come SAS (Steering Angle Sensor), è un componente cruciale per la sicurezza e la stabilità dei veicoli moderni, incluso il Fiat Doblò. Integrato nel sistema di controllo elettronico della stabilità (ESC), svolge un ruolo fondamentale nel rilevare la posizione delle ruote in relazione all'angolo di ingresso dello sterzo, lavorando in sinergia con altri sensori per garantire un controllo ottimale del veicolo.
Funzionamento Dettagliato del Sensore Angolo Sterzo
Il sensore angolo di sterzata rileva con precisione l'angolo con cui il piantone dello sterzo si sposta mentre il guidatore sterza il volante. Questo dato, vitale per la dinamica del veicolo, viene inviato alla centralina ABS per un controllo ottimale della sterzata e della stabilità.
Nello specifico, il sensore lavora in sinergia con vari componenti del sistema di controllo stabilità, tra cui l'accelerometro e i sensori di velocità delle ruote. Questa combinazione permette di monitorare l'assetto dinamico del veicolo, inviando le informazioni necessarie alla centralina ABS per interventi tempestivi. In pratica, il sensore di coppia, collegato al piantone dello sterzo, rileva l'angolo di spostamento del piantone mentre si sterza, e questo dato è cruciale per la centralina per controllare la sterzata della vettura e la stabilità del veicolo.
Il sensore SAS lavora anche in sinergia con il servosterzo elettrico e la pompa servosterzo. Quando il guidatore gira il volante, il sensore rileva l'intensità e l'angolo della sterzata, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare. Dialogando con la centralina ABS e ESP, il sistema rileva la traiettoria dell'auto (ad esempio, se sta curvando o sta percorrendo un rettilineo) e attiva le correzioni necessarie per non far perdere di stabilità il veicolo.
Quando è necessario calibrare il sensore dell'angolo di sterzo?
Tipologie di Sensori Angolo Sterzo
I sensori angolo sterzo possono essere classificati in due categorie principali: analogici e digitali.
- Sensori Analogici: Quando la ruota gira, il sensore analogico emette un segnale con una tensione variabile tra 0 e 5 volt. La differenza di tensione è utilizzata per determinare l'angolo della sterzata e la velocità di rotazione.
- Sensori Digitali: Nei sensori angolo sterzo di tipo digitale, è un LED a misurare angolo e velocità di sterzata. Questo tipo di sensore rileva lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo. In caso di discrepanze, il sistema ESP di controllo della stabilità interviene per correggere il problema e mantenere il controllo della vettura.
Nel tempo, i sensori basati sul potenziometro meccanico, che rileva il valore della resistenza attraverso contatti d'attrito, sono stati progressivamente sostituiti da sensori basati sulla tecnologia di misura a induzione, che non prevede nessun attrito, migliorando così l'affidabilità e la durata.

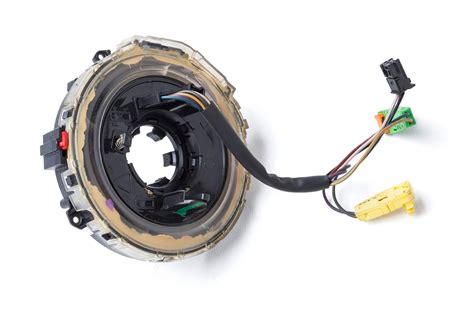

Ubicazione e Caratteristiche Costruttive

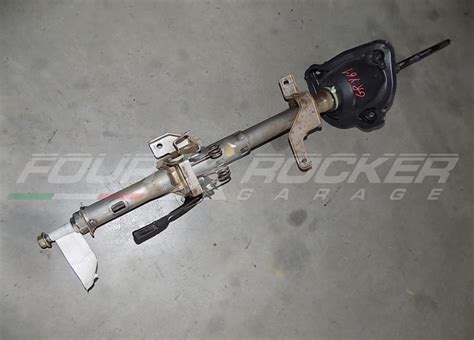

Il sensore angolo sterzo si trova generalmente all'interno del piantone sterzo, sul retro dello sterzo. Sempre più spesso, i sensori angolo sterzo sono allocati nel modulo di controllo del servosterzo elettromeccanico. Questo richiede sensori di dimensioni il più possibile ridotte, ma al tempo stesso con una resistenza tale da funzionare in tutte le condizioni e garantire misurazioni affidabili, rapide e precise, con un adeguato grado di compatibilità elettromagnetica. Quest'ultima caratteristica diventa particolarmente importante quando si ha a che fare con veicoli elettrici, dove l'interferenza elettromagnetica può compromettere il funzionamento di altri sistemi.
Su alcune auto possono essere installati anche avanzati sensori combinati che rilevano sia il momento che l'angolo di sterzata. Il momento di sterzata indica la forza (espressa in Nm) necessaria per azionare il volante. Questo parametro è fondamentale per adeguare il feedback del volante in base alla velocità del veicolo, all'intensità della sterzata e all'angolo di sterzata.
Sintomi di un Sensore Angolo Sterzo Difettoso
Come tutti i componenti elettronici, anche il sensore angolo sterzo può danneggiarsi o non funzionare correttamente, nonostante sia progettato per durare tutta la vita del veicolo. I sintomi di un sensore dell'angolo di sterzata difettoso possono essere evidenti e tradursi in "anomalie" in fase di sterzata, di cui il guidatore si accorge facilmente. Un sensore dell'angolo di sterzo difettoso può dunque impattare sulla risposta del veicolo in fase di sterzata, con problemi più o meno evidenti a mantenere la traiettoria giusta o a tenere correttamente le curve.
Se si riscontrano questi problemi, è opportuno verificare con uno strumento di diagnosi il corretto funzionamento del sensore sterzo. Anche se il problema potrebbe riguardare la scatola sterzo, la verifica del sensore è il primo passo consigliato.
Calibrazione del Sensore Angolo Sterzo
Con la diffusione dei sistemi di controllo elettronico della stabilità (ESC), l'intervento di ripristino del SAS è diventato una procedura di routine per gli autoriparatori, anche nei casi in cui non si riscontri un guasto diretto al sensore angolo sterzo. La calibrazione del sensore angolo di sterzo diventa quindi un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato porta infatti in breve tempo all'accensione della spia ESC e alla disabilitazione del sistema ESC, compromettendo la sicurezza del veicolo.
Oltre alla procedura di reset del sensore angolo sterzo, necessaria dopo l'intervento di allineamento ruote, nei veicoli dotati di ADAS (Sistemi Avanzati di Assistenza alla Guida) è spesso richiesta la ricalibrazione del sensore quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Questo perché il sensore angolo sterzo interagisce con tutti gli altri sensori dei dispositivi ADAS ed è quindi necessario calibrare il sensore della sterzata con i componenti di questi sistemi che entrano in gioco per garantirne il funzionamento coordinato e preciso.
Procedure di Calibrazione
Le procedure di calibrazione possono variare a seconda del modello del veicolo:
- Calibrazione Automatica: Nei veicoli più recenti, può essere sufficiente la calibrazione automatica, una procedura che avviene ruotando lo sterzo prima da una parte e poi dall'altra, permettendo al sistema di acquisire i punti di riferimento.
- Calibrazione Manuale/Assistita: In altri casi, è necessario seguire la procedura prevista dal costruttore e attivare una serie di comandi specifici per avviare la calibrazione del sensore. Nella maggior parte dei veicoli, è indispensabile lo strumento diagnostico per ricalibrare il sensore. Alcuni dispositivi di allineamento includono un'apposita funzione automatica di ripristino del sensore angolo sterzo, eliminando la necessità di utilizzare successivamente lo strumento di diagnosi.
È in genere consigliato di eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore, per simulare al meglio le condizioni di guida reali e garantire una calibrazione accurata.
Sostituzione del Sensore Angolo Sterzo

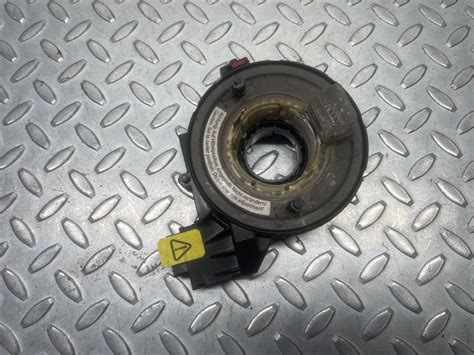

In caso di malfunzionamento, il sensore angolo sterzo, anche se progettato per durare tutta la vita del veicolo, va prontamente sostituito da un autoriparatore professionista utilizzando il ricambio aftermarket del sensore. È fondamentale assicurarsi della compatibilità del ricambio. Ad esempio, per il Doblò, in presenza del codice del ricambio nella scheda del prodotto, per verificare la compatibilità è necessario controllare che il codice 51826041 coincida con quello presente sul ricambio originale. Se non è possibile verificarlo perché il componente è ancora montato, è consigliabile contattare una concessionaria, fornendo il numero di telaio del veicolo; in questo modo, si otterranno tutti i codici relativi al ricambio e si potrà verificare la compatibilità.
Considerazioni sui Ricambi e Prezzi
La maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall'alimentazione e dalla motorizzazione dell'auto. Tuttavia, per componenti specifici come il sensore angolo sterzo, la compatibilità è critica e deve essere verificata con attenzione.
