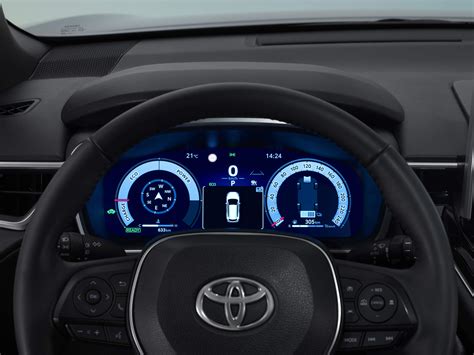

Il cruscotto di una Toyota Corolla non è solo un semplice insieme di indicatori, ma un centro nevralgico di informazioni vitali e di interfacciamento con le avanzate tecnologie di sicurezza del veicolo. Questo componente si è evoluto considerevolmente, passando da semplici indicatori analogici a sofisticati display digitali, integrando sistemi che migliorano concretamente la sicurezza e l'esperienza di guida. La comprensione delle sue funzioni e dei sistemi ad esso collegati, come il Toyota Safety Sense, è fondamentale per sfruttare appieno le potenzialità della vettura.
L'Evoluzione del Quadro Strumenti Integrato nel Cruscotto
Il quadro strumenti integrato nel cruscotto è un componente fondamentale presente su qualsiasi veicolo. Tradizionalmente, gli indicatori analogici sono stati utilizzati per consentire al conducente di visualizzare un parametro misurato. Questo stile fornisce un movimento fisico tridimensionale tracciabile della lancetta facile da leggere e capire. Ogni sezione del quadro strumenti era dotata di input diretti dal componente misurato, ad esempio, l'indicatore livello carburante sarebbe stato collegato direttamente al sensore carburante nel serbatoio dei veicoli.
Tuttavia, con l'avvento e l'applicazione della centralina elettronica di gestione del motore alla fine degli anni '80, il panorama è cambiato. Sebbene gli indicatori analogici offrano un movimento fisico tridimensionale della lancetta di facile lettura, presentano limitazioni dovute a errori di parallasse (discrepanze causate da angoli di osservazione diversi) e agli incrementi prestampati sul quadrante dell'indicatore, non essendo i migliori per ottenere un'accuratezza precisa.
Con il progredire dell'era digitale, sempre più produttori stanno convertendo questa tecnologia in digitale. I display LCD digitali sono più precisi di quelli analogici e forniscono una visualizzazione delle informazioni dettagliata. Ad esempio, questi indicatori possono mostrare esattamente cosa sta succedendo al motore, senza bisogno di alcuna congettura relativa alla decifrazione degli incrementi di misura. Gli errori di parallasse sono un ricordo del passato. La densità delle informazioni aumenta in modo esponenziale e offre un'enorme varietà, consentendo agli ingegneri alcune opzioni serie durante la progettazione di nuovi sistemi o semplicemente migliorando quelli vecchi aggiungendo funzioni extra come più modalità di visualizzazione del menu, cambiamenti di colore con determinate modalità e persino la possibilità per il conducente di modificare l'intero layout se lo ritiene opportuno.
ECONOMICO E DI FACILE INSTALLAZIONE || Storia e gloria del COSWORTH in F1
I progressi per display OLED ultra-sottili, ultra-flessibili e ultra-leggeri, in fase di sviluppo da parte di produttori come LG Displays, Visionox e Visteon, promettono tempi di risposta ridotti a 0,01 millisecondi e angoli di visione enormemente migliorati. Questo significa che i quadri strumenti come li conosciamo cesseranno di esistere, con display di grandi dimensioni che emergeranno in qualsiasi forma gli architetti dei veicoli possano sognare.
Funzioni e Complessità del Cruscotto Contemporaneo
Il quadro strumenti contemporaneo non si limita a ricevere e visualizzare informazioni. Esso riceverà comunque input diretti da cui dovrà decodificare, elaborare e trasmettere dati ad altri componenti, oltre a consentire al conducente di visualizzare le informazioni. Memorizza anche informazioni fondamentali come informazioni sull'immobilizer e sul transponder chiave, messaggi di manutenzione e diagnostica e controlla le letture dell'odometro rispetto alle letture secondarie spesso memorizzate nella centralina della carrozzeria. Gli interni comprendono una serie complessa di schede di circuiti stampati, motori sofisticati, display a cristalli liquidi e componenti di illuminazione, il tutto guidato da sistemi operativi e di programmazione integrati. Alcuni quadri strumenti fungono anche da gateway CAN bus, ovvero sono responsabili di tutta la comunicazione dei dati in tutto il veicolo.
Tra le informazioni essenziali visualizzate sul cruscotto rientrano:
- Indicatore livello carburante: visualizza la quantità rimanente di benzina o diesel nel serbatoio.
- Indicatore temperatura liquido di raffreddamento del motore (indicatore di temperatura): indica la condizione della temperatura del liquido di raffreddamento del motore.
Diagnosi e Manutenzione del Cruscotto
Qualsiasi componente di un quadro strumenti integrato nel cruscotto può essere soggetto a guasti. Le motivazioni sono molteplici: dai difetti dei componenti prodotti in serie, ai problemi dovuti a una progettazione o trascurati, al calore e alle vibrazioni del veicolo stesso, fino al rovesciamento accidentale di liquidi sul cruscotto. Non bisogna dimenticare fattori esterni come connessioni scarse o cavi allentati.
In caso di quadro strumenti difettoso, esistono servizi di ricondizionamento specializzati. Il team di tecnici qualificati testa ogni unità secondo parametri superiori a quelli operativi utilizzando soluzioni di prova appositamente progettate, sia prima che dopo la riparazione. È importante notare che tutti i quadri strumenti sono programmati per il veicolo e l'immobilizer del veicolo. Ciò significa che in caso di sostituzione è necessario anche eseguire la programmazione del nuovo quadro strumenti per assicurarsi che funzioni. Tuttavia, rivolgersi a un servizio di ricondizionamento elimina questa necessità, in quanto il ricondizionamento mantiene la programmazione originale. Una volta ricevuto il quadro, lo si sottoporrà a test per poi comunicare i risultati e, se possibile, ricondizionarlo e rispedirlo con una garanzia a vita a chilometraggio illimitato.
Toyota Safety Sense: Tecnologie Innovative per la Sicurezza
Toyota Safety Sense è un pacchetto che comprende le tecnologie più innovative sviluppate per migliorare concretamente la sicurezza. Questo sistema contribuisce a contenere i rischi per il conducente e i passeggeri in situazioni potenzialmente pericolose, integrando diverse funzionalità che lavorano sinergicamente.
Sistema Pre-Collisione (PCS)
Il Sistema Pre-Collisione (PCS) utilizza una telecamera e sensori laser per rilevare la presenza di veicoli che precedono la vettura ed evitare o ridurre l’entità delle collisioni. Se si profila il rischio di una collisione, il conducente riceve un segnale sonoro e visivo e il sistema applica la frenata assistita. Se il conducente non interviene in tempo utile, il sistema frena automaticamente per evitare o ridurre l’entità della collisione. Per mezzo di una telecamera, il sistema pre-collisione si avvale di sensori laser e di una telecamera per individuare possibili collisioni con altri veicoli od ostacoli. Se sussiste il pericolo reale di una collisione, il sistema allerta il conducente con spie acustiche e visive e pre-attiva l'assistenza alla frenata. Se il conducente non reagisce, aziona automaticamente i freni per evitare o attenuare la collisione.
Sistema Pre-Collisione con rilevamento pedoni (PCSPD)
Il Sistema Pre-Collisione con rilevamento pedoni (PCSPD) utilizza una fotocamera e un radar per rilevare possibili collisioni con i pedoni. Quando si rileva la possibilità di urto con un pedone, il conducente viene avvisato con segnali sonori e visivi e viene attivata la frenata assistita. Se il guidatore non riesce a frenare in tempo i freni agiscono automaticamente per evitare o attenuare una collisione.
Avviso Superamento Corsia (LDA)
L’Avviso Superamento Corsia (LDA) avverte il conducente se l’auto si scosta inavvertitamente dalla corsia di marcia. Una telecamera rileva la segnaletica orizzontale e invia al conducente segnali sonori e visivi nel caso in cui la vettura si allontani dalla corsia di marcia - se l’indicatore di direzione non è stato attivato - per consentire al conducente di correggere opportunamente la traiettoria. Per mezzo di una telecamera, l'assistenza al mantenimento di corsia registra le demarcazioni della carreggiata e avvisa il conducente con spie acustiche e visive quando la vettura inizia a deviare senza che il conducente abbia attivato l'indicatore di direzione.
Abbaglianti Automatici (AHB)
Gli Abbaglianti Automatici (AHB) selezionano i fari più adatti alla guida notturna. Una telecamera rileva i fari dei veicoli che provengono dalla direzione opposta e che precedono la vettura, oltre al livello di illuminazione stradale. Il sistema seleziona quindi automaticamente luci abbaglianti o anabbaglianti, per migliorare la sicurezza della guida notturna. I fari abbaglianti automatici migliorano la visibilità di notte per tutti gli utenti della strada. Una telecamera rileva i veicoli che sopraggiungono in senso inverso o che precedono, nonché l'illuminazione stradale.
Cruise Control Adattivo (ACC)
Il Cruise Control Adattivo (ACC) consente di mantenere la tua auto ad una distanza minima prestabilita dal veicolo che precede. Se questa distanza scende, il sistema riduce la velocità e, in caso di necessità, aziona il sistema frenante e le luci degli stop. Se invece la distanza aumenta, accelera gradualmente fino a tornare alla velocità di crociera prescelta.
Riconoscimento Segnaletica Stradale (RSA)
Il Riconoscimento Segnaletica Stradale (RSA) visualizza determinati segnali stradali sul nuovo display TFT. Una telecamera rileva i segnali stradali, visualizzando sul display a colori TFT posto sul cruscotto informazioni utili come limiti di velocità o divieti di sorpasso. Inoltre, il sistema avverte il conducente con un allarme sonoro e visivo se le indicazioni dei segnali non vengono rispettate. Una telecamera registra i cartelli stradali, quali limiti di velocità e divieti di sorpasso, e li visualizza sullo schermo TFT nel cruscotto.
Grazie a tutti questi sistemi di sicurezza attiva, Toyota Safety Sense contribuisce a ridurre i rischi di collisione, rendendo la guida più sicura e confortevole.
