Il Sensore Giri Motore Peugeot 206: Funzionamento, Sintomi di Guasto e Sostituzione

Il corretto funzionamento di un motore automobilistico, in particolare quello di una Peugeot 206, dipende da una complessa rete di componenti interconnessi. Tra questi, il sensore dell'albero motore, noto anche come sensore CKP (Crankshaft Position Sensor), riveste un ruolo di primaria importanza. Questo componente, spesso trascurato nella manutenzione ordinaria, è un vero e proprio "guardiano" elettronico che monitora costantemente i movimenti dell'albero motore, fornendo dati cruciali all'unità di controllo del motore (ECU). Una sua anomalia può innescare una cascata di problemi, influenzando direttamente le prestazioni del veicolo e la sua capacità di avviarsi.

Comprendere il Ruolo Fondamentale del Sensore Giri Motore

Il sensore dell'albero motore ha una funzione essenziale: garantire la fasatura precisa del motore. Esso monitora la posizione e la velocità di rotazione dell'albero motore, inviando queste informazioni vitali all'ECU. Questi dati sono indispensabili affinché l'ECU possa regolare con estrema accuratezza l'iniezione del carburante e il momento dell'accensione. In un motore a quattro tempi, dove ogni ciclo di combustione deve essere perfettamente sincronizzato, la precisione di questi dati è fondamentale. Senza le informazioni fornite dal sensore, il motore potrebbe semplicemente non avviarsi, poiché l'ECU non saprebbe in quale fase si trova.

In alcuni motori, il sensore dell'albero motore svolge anche funzioni aggiuntive. Ad esempio, in assenza di un sensore dedicato alla rilevazione della detonazione (battito in testa), alcuni veicoli utilizzano il segnale del sensore CKP per identificare questo fenomeno. Questa capacità aggiuntiva sottolinea ulteriormente la centralità di questo componente nel monitoraggio delle dinamiche interne del motore.

Come Funziona il Sensore dell'Albero Motore?

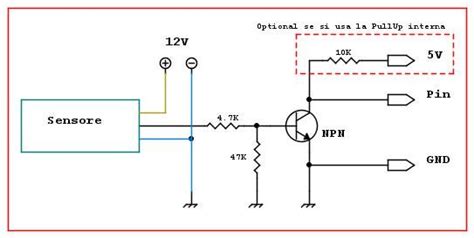

Esistono principalmente due tipologie di sensori dell'albero motore: induttivi (o magnetici) e a effetto Hall.

1. Sensore Induttivo (o Magnetico): Questo tipo di sensore utilizza un magnete permanente e una bobina. Quando i denti di una ruota fonica, montata sull'albero motore, passano davanti al sensore, generano variazioni nel campo magnetico. Queste variazioni inducono un impulso elettrico nella bobina, che viene poi inviato all'ECU. I sensori induttivi sono generalmente economici e meno sensibili alle variazioni di temperatura.

2. Sensore Hall: Questa tipologia di sensore sfrutta l'effetto Hall. In presenza di un campo magnetico, il sensore produce una tensione proporzionale, che viene poi convertita in un segnale digitale. I sensori Hall offrono un'eccellente precisione, anche a basse velocità di rotazione, e forniscono un segnale digitale diretto che semplifica la connessione con l'ECU.

Entrambi i sensori sono posizionati in prossimità di una corona dentata (ruota fonica) sull'albero motore. La rotazione di questa corona genera variazioni nel campo magnetico che il sensore rileva, trasformandole in segnali di tensione. L'ECU interpreta questi segnali per calcolare la posizione e la velocità di rotazione dell'albero motore. Queste informazioni sono vitali per la gestione precisa dell'iniezione del carburante e dell'accensione, ottimizzando le prestazioni, riducendo i consumi e limitando le emissioni inquinanti. L'ECU combina i dati del sensore dell'albero motore con quelli del sensore dell'albero a camme per avere un quadro completo dell'angolo di rotazione degli alberi, permettendo una sincronizzazione perfetta del ciclo motore.

Cause Comuni di Malfunzionamento del Sensore Giri Motore

Diversi fattori possono portare al guasto di un sensore dell'albero motore, compromettendone la funzionalità e la capacità di inviare segnali accurati all'ECU:

• Accumulo di Sporco: Nei sensori di tipo magnetico, l'accumulo di detriti metallici o sporco può interferire con il campo magnetico, impedendo al sensore di rilevare correttamente i denti della ruota fonica.
• Usura del Sensore: Con il passare del tempo e l'esposizione a temperature elevate e vibrazioni, il magnete interno di un sensore induttivo può perdere la sua efficacia. Questo indebolimento riduce la precisione dei segnali inviati all'ECU.
• Cablaggio Difettoso: I cavi che collegano il sensore all'ECU sono suscettibili di danni. Fili danneggiati, spellati, corrosi o connessioni allentate possono interrompere o distorcere la trasmissione dei segnali, causando errori di comunicazione.
• Danni Fisici: Impatti accidentali con altri componenti del motore, detriti stradali sollevati durante la guida, o un'errata installazione possono causare danni fisici diretti al sensore, compromettendone l'integrità strutturale e funzionale.
• Danni ai Componenti Monitorati: Se la ruota fonica sull'albero motore presenta denti danneggiati, mancanti o deformati, il sensore riceverà segnali anomali o contrastanti. Questo può indurre l'ECU in errore e portare all'accensione della spia di controllo del motore.

Sintomi di un Sensore Giri Motore Difettoso sulla Peugeot 206

Un sensore dell'albero motore malfunzionante sulla Peugeot 206 può manifestarsi attraverso una serie di sintomi, che interessano sia il funzionamento del motore che le prestazioni generali del veicolo. È importante prestare attenzione a questi segnali di avvertimento per diagnosticare tempestivamente il problema.

1. Spia "Controlla Motore" Accesa: Questo è uno dei sintomi più comuni. Se il sensore non riesce a trasmettere informazioni alla centralina elettronica (ECU) o se i dati inviati sono anomali, l'ECU attiverà la spia di avaria motore sul cruscotto. È importante notare che la spia "Controlla Motore" può essere causata da una moltitudine di problemi, quindi è consigliabile utilizzare uno strumento diagnostico per confermare se il sensore CKP è effettivamente la causa del malfunzionamento. In alcuni veicoli più datati, dotati di un singolo sensore dell'albero a camme, potrebbe non essere visualizzata una spia del motore e nessun guasto potrebbe essere registrato dalla diagnostica, poiché l'ECU non è in grado di distinguere tra un motore spento e uno in fase di avviamento. Le auto più moderne, con due sensori dell'albero a camme, sono invece in grado di identificare problemi a questo livello.

2. Problemi di Avviamento del Motore: Il sensore dell'albero motore è cruciale durante la fase di avviamento, poiché monitora la posizione e la velocità dell'albero motore. Se non è in grado di fornire questi dati all'ECU, il motore potrebbe avere difficoltà ad avviarsi o non avviarsi affatto. Tuttavia, se il motore è già in funzione, si potrebbe non notare alcun problema immediato, anche senza la spia accesa. Questo accade perché l'ECU può utilizzare un algoritmo per stimare la posizione dell'albero motore basandosi su dati precedenti, evitando che il motore si spenga improvvisamente. Il problema si manifesta più comunemente quando si tenta di riavviare il veicolo dopo averlo spento.

3. Entrata in Modalità di Emergenza (Limp Mode): Sebbene un consumo di carburante più elevato del normale possa avere diverse cause, un sensore dell'albero motore difettoso è un'ipotesi concreta. In caso di guasto, il motore potrebbe entrare in "modalità di emergenza" (limp mode), se ancora in grado di funzionare. In questa condizione, gli iniettori di carburante non operano in modo efficiente, portando a una drastica riduzione delle prestazioni e a un peggioramento generale dell'efficienza nei consumi.

4. Accelerazione Irregolare o Instabile: Il motore si affida ai segnali corretti dal sensore di posizione dell'albero motore per gestire in modo ottimale l'iniezione del carburante. In presenza di segnali errati, incompleti o assenti, l'accelerazione potrebbe risultare debole, esitante o instabile, con il motore che potrebbe "strappare" o perdere potenza in modo imprevedibile.

5. Mancate Accensioni (Misfire) e Vibrazioni: Senza informazioni precise sulla posizione dei pistoni e sulla rotazione dell'albero motore, il motore può incorrere in mancate accensioni (misfire). Al minimo, il veicolo potrebbe manifestare vibrazioni insolite e, in alcuni casi, rifiutarsi di avviarsi, specialmente quando il motore è freddo.

6. Elevato Consumo di Carburante: Poiché il processo di iniezione del carburante viene compromesso dai segnali errati del sensore dell'albero motore, il carburante potrebbe non bruciare in modo efficiente all'interno della camera di combustione. Questo non solo può causare irregolarità nel funzionamento del motore e una riduzione della potenza erogata, ma comporta anche un aumento del consumo di carburante, poiché il veicolo necessita di più "sforzo" per mantenere le prestazioni desiderate.

Cosa Succede Guidando con un Sensore dell'Albero Motore Difettoso?

Guidare con un sensore dell'albero motore difettoso può comportare diverse problematiche. Se il guasto si manifesta mentre il motore è in funzione, un'accensione irregolare è una possibilità. Tuttavia, il veicolo potrebbe entrare in modalità di emergenza per ridurre il rischio di ulteriori danni. Il problema più critico si verifica quando si tenta di riavviare il motore: in molti casi, un veicolo con un sensore CKP guasto semplicemente non si avvierà più. La sua posizione, spesso situata nella parte inferiore del motore, lo rende meno accessibile rispetto ad altri sensori, come il sensore dell'albero a camme, il che può aumentare il costo della manodopera per la sostituzione.

Procedura di Diagnosi e Sostituzione del Sensore Giri Motore

Se si sospetta un malfunzionamento del sensore dell'albero motore sulla propria Peugeot 206, è necessaria un'ispezione approfondita. La diagnosi può essere effettuata attraverso diverse metodologie:

• Ispezione Visiva: Un controllo visivo può rivelare danni evidenti al sensore o al suo cablaggio, come crepe, rotture o corrosione.
• Utilizzo di uno Strumento Diagnostico (OBD-II Scanner): Collegando uno scanner OBD-II alla porta di diagnosi del veicolo, è possibile leggere eventuali codici di errore memorizzati nella centralina ECU. Codici relativi al sensore dell'albero motore (come P0335, P0336, ecc.) indicano un problema con questo componente.
• Test con Oscilloscopio: Un oscilloscopio permette di visualizzare il segnale elettrico generato dal sensore mentre l'albero motore ruota. Un segnale corretto dovrebbe essere un'onda sinusoidale o quadra (a seconda del tipo di sensore) con ampiezza e frequenza proporzionali alla velocità di rotazione. Segnali distorti, intermittenti o assenti indicano un guasto.
• Misurazione della Resistenza (per sensori induttivi): Se il sensore è di tipo induttivo e accessibile, è possibile scollegarlo e misurarne la resistenza interna con un multimetro. Un valore compreso tra 200 e 1.000 Ohm è generalmente considerato normale. Un valore di 0 Ohm indica un cortocircuito, mentre un valore infinito (M Ohm) segnala un'interruzione del circuito.

Procedura di Sostituzione:

La sostituzione del sensore dell'albero motore è un'operazione che, sebbene richieda un certo accesso alla parte inferiore del motore, è generalmente considerata relativamente semplice.

1. Individuazione del Sensore: Il sensore dell'albero motore sulla Peugeot 206 si trova tipicamente nella parte inferiore del blocco motore, vicino al volano o sul lato del coperchio della distribuzione. La sua posizione può renderlo meno accessibile rispetto ad altri sensori.
2. Scollegamento dei Connettori Elettrici: Una volta individuato il sensore, scollegare con attenzione il connettore elettrico che lo collega al cablaggio del veicolo.
3. Rimozione del Vecchio Sensore: Il sensore è solitamente fissato al blocco motore con uno o due bulloni. Rimuovere questi bulloni per liberare il sensore. Potrebbe essere necessario l'uso di una chiave a bussola o una chiave adatta.
4. Installazione del Nuovo Sensore: Posizionare il nuovo sensore nella sede del vecchio, assicurandosi che sia correttamente allineato.
5. Fissaggio del Nuovo Sensore: Serrare i bulloni che fissano il nuovo sensore, facendo attenzione a non stringere eccessivamente per evitare di danneggiare la filettatura o il sensore stesso.
6. Riconnessione del Connettore Elettrico: Ricollegare il connettore elettrico al nuovo sensore.
7. Cancellazione degli Errori: Dopo aver completato la sostituzione, è fondamentale utilizzare uno strumento diagnostico per cancellare eventuali codici di errore memorizzati nella centralina ECU. Questo assicura che la spia "Controlla Motore" si spenga e che l'ECU riconosca il nuovo sensore.

Il prezzo del sensore in sé è generalmente contenuto, ma il costo della manodopera per la sua sostituzione può variare significativamente a seconda della complessità dell'accesso e del modello specifico del veicolo. In alcuni casi, per raggiungere il sensore, potrebbe essere necessario smontare parzialmente il sistema di scarico o altri componenti.

Considerazioni Aggiuntive: Sensore Temperatura Liquido Raffreddamento

È importante distinguere il sensore dell'albero motore da altri sensori che possono influenzare il funzionamento del motore. Ad esempio, il sensore di temperatura del liquido di raffreddamento, che utilizza materiali con coefficienti di temperatura negativi (NTC) - la cui resistenza diminuisce all'aumentare della temperatura - può causare problemi se guasto. Un sensore di temperatura difettoso può portare a un consumo di carburante elevato e a un funzionamento irregolare del motore. La diagnosi di questo sensore prevede il controllo tramite dispositivo diagnostico e la misurazione della sua resistenza in base alla temperatura (ad esempio, tra 2,0 e 6 kOhm a 25°C o circa 300 Ohm a 80°C). La sostituzione è la soluzione in caso di anomalie rilevate.

In conclusione, il sensore dell'albero motore è un componente critico per il corretto funzionamento di una Peugeot 206. La sua capacità di monitorare con precisione la posizione e la velocità dell'albero motore è fondamentale per la gestione dell'iniezione e dell'accensione. Riconoscere i sintomi di un guasto e procedere tempestivamente con la diagnosi e l'eventuale sostituzione può prevenire problemi più gravi e costosi, garantendo al contempo prestazioni ottimali e affidabilità del veicolo.
