Un sensore NOx è un dispositivo progettato specificamente per rilevare e misurare la presenza di ossidi di azoto (NOx) nell'ambiente, con un'applicazione particolarmente critica nell'industria automobilistica per il monitoraggio delle emissioni dei veicoli. I sensori NOx, sebbene possano essere di diversi tipi, si basano tipicamente sull'utilizzo di materiali chimici o celle elettrochimiche che reagiscono in modo specifico con i NOx presenti nel flusso dei gas di scarico. La loro importanza è cruciale non solo per il monitoraggio ambientale generale, ma anche e soprattutto per garantire il rispetto rigoroso delle normative sulle emissioni dei veicoli, che sono sempre più stringenti a livello globale. Questi sensori sono quindi componenti fondamentali dei moderni sistemi di controllo delle emissioni, specialmente nei veicoli diesel che utilizzano la tecnologia di riduzione catalitica selettiva (SCR) con AdBlue.
Il Ruolo del Sensore NOx nel Sistema SCR e AdBlue

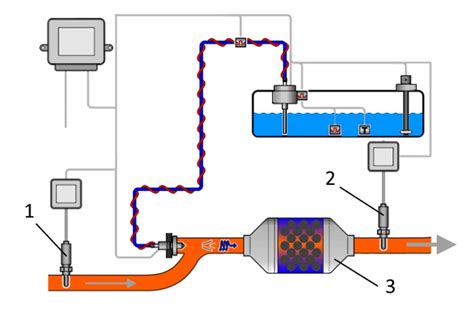

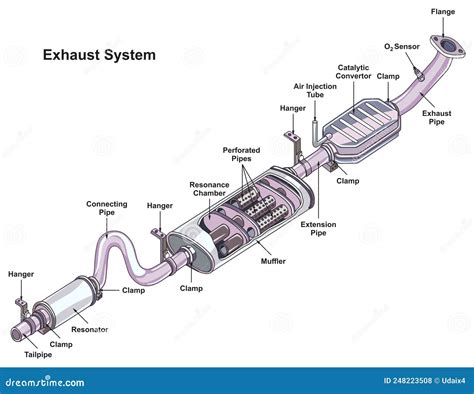

Nei veicoli Mercedes, come in molti altri veicoli moderni, il sensore NOx gioca un ruolo integrato nel sistema di riduzione catalitica selettiva (SCR), che utilizza un additivo chiamato AdBlue (una soluzione di urea acquosa) per convertire gli ossidi di azoto nocivi in azoto e vapore acqueo innocui. Il sensore NOx monitora l'efficienza di questo processo, verificando che le emissioni di NOx rientrino nei limiti consentiti. Solitamente, ci sono due sensori NOx per bancata cilindri (se il motore lo richiede), uno a monte e uno a valle del catalizzatore SCR. Il sensore a monte misura la quantità di NOx che entra nel sistema SCR, mentre quello a valle misura la quantità di NOx dopo che sono stati trattati dal catalizzatore. Questa configurazione a doppio sensore consente alla centralina motore di valutare l'efficienza del sistema SCR e di regolare di conseguenza l'iniezione di AdBlue per ottimizzare la riduzione delle emissioni. La "bancata 1" si riferisce, in motori con configurazione a V o in linea con più sezioni di scarico, alla prima sezione o lato del motore, solitamente quello che include i cilindri che formano la prima metà o serie di cilindri.
Malfunzionamenti Comuni dei Sensori NOx su Mercedes e Codici di Guasto
I malfunzionamenti del sensore NOx sono una causa comune di accensione della spia di controllo motore e possono portare a problemi significativi relativi alle emissioni e al funzionamento del veicolo. I codici di guasto registrati dalla centralina motore forniscono indicazioni preziose sulla natura del problema. Di seguito, vengono analizzati alcuni dei codici di guasto più frequenti associati ai sensori NOx sulla bancata cilindri 1, specifici per i veicoli Mercedes:
- P22A1-22 (o P22A122): "Il sensore NOx 2 (bancata cilindri 1) presenta un cortocircuito verso positivo." Questo codice indica un problema elettrico specifico, dove il sensore NOx a valle nella bancata 1 ha un cortocircuito verso l'alimentazione positiva. Questo può compromettere gravemente la sua capacità di misurare accuratamente i NOx.
- P229F-23 (o P229F23), P229F-62, P229F-09, P229F-92 (o P229F92): "Il sensore NOx 2 (bancata cilindri 1) ha un malfunzionamento." Questi codici, con diverse suffissi, indicano un generico malfunzionamento del sensore NOx a valle nella bancata 1. Le variazioni nel suffisso possono indicare diverse cause o tipi di malfunzionamento, che vanno da problemi interni del sensore a problemi di comunicazione.
- P220013, P220011: "Il sensore NOx 1 (bancata cilindri 1) ha un guasto elettrico." o "È presente un guasto elettrico nel sensore NOx (bancata cilindri 1)." Questi codici puntano a un guasto elettrico nel sensore NOx a monte della bancata 1. Similmente al P22A1-22, un guasto elettrico impedisce al sensore di operare correttamente.
- P220108, P2201-62, P220162, P220192: "Il sensore NOx (bancata cilindri 1) presenta un malfunzionamento." o "Il sensore NOx 1 (bancata cilindri 1) presenta un malfunzionamento." Anche questi codici indicano un malfunzionamento generico del sensore NOx nella bancata 1, presumibilmente quello a monte. Come per il sensore 2, i suffissi possono specificare la natura esatta del problema.
- P221408: "Il sensore NOx (bancata cilindri 2) presenta un malfunzionamento." Sebbene la maggior parte dei codici si riferisca alla bancata 1, questo codice indica un problema con il sensore NOx nella bancata cilindri 2, evidenziando che i problemi possono verificarsi su entrambi i lati del motore in configurazioni a V.
- P22A677: "Il riscaldatore del sensore NOx 2 (bancata cilindri 1) ha un guasto elettrico." I sensori NOx richiedono temperature elevate per funzionare correttamente. Un guasto al riscaldatore del sensore a valle nella bancata 1 impedirà al sensore di raggiungere la temperatura operativa ottimale, rendendo le sue misurazioni inaffidabili o impossibili.
- P220E77: "Il riscaldatore del sensore NOx 1 (bancata cilindri 1) presenta un malfunzionamento." Simile al codice P22A677, ma relativo al riscaldatore del sensore a monte della bancata 1.
- P22A021: "Il sensore NOx 2 (bancata cilindri 1) presenta un cortocircuito verso massa." Questo è l'opposto del cortocircuito verso positivo e indica un problema elettrico simile ma con una diversa polarità nel sensore NOx a valle della bancata 1.
- P220F-77 (o P220F77): "Riscaldatore sensore NOx Intervallo circuito di controllo / Banco prestazioni 1 Sensore 2." Questo codice indica un problema più ampio con il circuito di controllo del riscaldatore per il sensore NOx a valle della bancata 1, suggerendo che il problema potrebbe non essere solo il riscaldatore stesso, ma anche la sua alimentazione o il suo controllo.
Problemi Correlati al Sistema AdBlue e Alle Emissioni
I malfunzionamenti del sistema AdBlue sono strettamente interconnessi con le letture dei sensori NOx, poiché una corretta riduzione degli ossidi di azoto dipende dall'efficacia dell'iniezione di AdBlue.
- P13DF09 (o P13D-F09): "Il sistema Adblue ha un malfunzionamento." Questo è un codice generico che indica un problema con l'intero sistema AdBlue, che potrebbe includere la pompa, gli iniettori, il riscaldatore del serbatoio o il sensore di livello. Un sistema AdBlue non funzionante avrà un impatto diretto sull'efficienza della riduzione dei NOx.
- P204F96: "Il sistema AdBlue (bancata cilindri 1) presenta un malfunzionamento." Questo codice specifica il malfunzionamento del sistema AdBlue in relazione alla bancata cilindri 1, suggerendo un problema localizzato che potrebbe influenzare specificamente quella sezione del motore.
- P2BA901: "Il limite di emissione per la concentrazione di NOx è stato superato (la qualità dell'Adblue è troppo bassa)." Questo codice è particolarmente critico, in quanto indica che il veicolo sta emettendo livelli di NOx superiori ai limiti consentiti, e suggerisce una causa specifica: la scarsa qualità dell'AdBlue. L'utilizzo di AdBlue non conforme agli standard può ridurre drasticamente l'efficacia del sistema SCR.
- Malfunzionamento AdBlue em. operazione. Ing. Questa descrizione generica può accompagnare i codici specifici e indica che il sistema AdBlue non funziona correttamente, potenzialmente portando a restrizioni operative del motore (modalità di protezione o "limp home mode") per prevenire ulteriori emissioni eccessive.
Importanza dell'Adeguamento e della Codifica SCN dopo la Sostituzione
Quando un sensore NOx o la sua centralina associata vengono sostituiti, non è sufficiente montare il nuovo componente. Occorre eseguire anche un adeguamento con un dispositivo di diagnostica adatto al veicolo. Questa procedura è fondamentale per garantire il corretto funzionamento e la comunicazione tra i nuovi componenti e le centraline esistenti del veicolo. A seconda del veicolo, del modello e della centralina specifica, questi adeguamenti possono essere strutturati in modo diverso.
Il sensore Nox: design - funzione - risoluzione dei problemi - sostituzione
In alcuni casi, potrebbe essere sufficiente cancellare il codice di guasto e resettare i valori di sistema. Tuttavia, in molti veicoli Mercedes e in particolare per le centraline di gestione motore, l'operazione può essere significativamente più complessa. Nel caso di studio menzionato, è necessario eseguire anche la codifica SCN (Software Calibrations Number) secondo le istruzioni di riparazione del costruttore del veicolo.
La Codifica SCN: Un Processo Essenziale
La codifica SCN è un processo altamente specializzato che viene effettuato tramite accesso remoto (diagnostica remota). Questo processo implica il collegamento del veicolo, del dispositivo di diagnostica utilizzato e del server del rispettivo costruttore del veicolo. Questo intervento è necessario per consentire al software della centralina e alla codifica di essere riconosciuti e adattati al veicolo in questione. Questo è l'unico modo per garantire una comunicazione sicura ed efficiente con le altre centraline del veicolo.
Se non si esegue questo adeguamento, e in particolare la codifica SCN quando richiesta, non si possono escludere errori di comunicazione e ulteriori inserimenti errati nella memoria guasti del veicolo. Tali errori non solo possono causare l'accensione persistente della spia di controllo motore, ma possono anche portare a un funzionamento improprio del motore, a una ridotta efficienza del sistema di emissioni e, in ultima analisi, a non superare i test di emissione. La corretta esecuzione della codifica SCN assicura che il nuovo sensore NOx sia pienamente integrato nel sistema elettronico del veicolo, consentendogli di funzionare come previsto e di contribuire al mantenimento delle prestazioni ottimali e del rispetto delle normative sulle emissioni. È un passo critico che sottolinea la complessità e la precisione richieste nella manutenzione dei moderni veicoli Mercedes.
