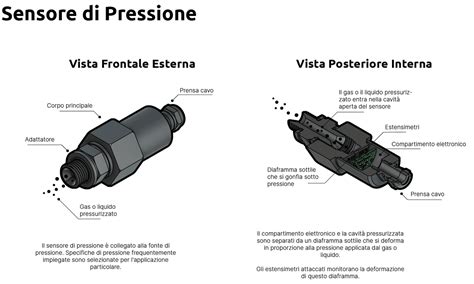

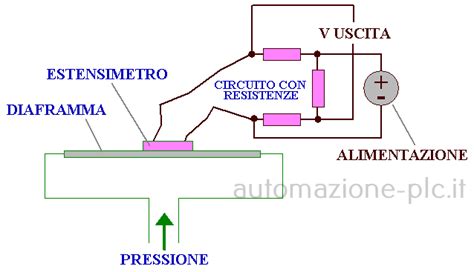

Il sistema frenante di un veicolo moderno è un complesso insieme di componenti interconnessi, progettato per garantire la massima sicurezza e controllo in ogni situazione di guida. Al centro di questo sistema, specialmente nei veicoli equipaggiati con Controllo Dinamico della Stabilità (DSC), si trova il sensore di pressione freno. Questo sensore è un elemento fondamentale per il corretto funzionamento di numerosi sistemi di sicurezza attiva come l'ABS, l'ASR (controllo di trazione), l'ESP (controllo elettronico della stabilità) e l'ACC (controllo adattivo della velocità di crociera).
Il sensore di pressione freno, in combinazione con altri sensori che monitorano la velocità di ogni ruota, il rollio e la velocità di rotazione del veicolo, l'accelerazione, la decelerazione, la forza sterzante e l'aderenza alla strada, fornisce alla centralina del veicolo informazioni cruciali per intervenire in modo tempestivo e preciso in situazioni critiche. La rilevazione puntuale del numero di giri delle ruote in ogni condizione di guida è infatti alla base del corretto ed efficiente funzionamento di tali sistemi, che rientrano nelle dotazioni standard della stragrande maggioranza dei veicoli in circolazione. I dati rilevati dal sensore di giri delle ruote sono inoltre forniti dalla centralina ABS anche ad altri sistemi, tra cui cambio, sistemi motore e regolazione telaio, dimostrando la sua centralità nell'architettura elettronica del veicolo.
Funzionamento del Sensore ABS e Distinzione tra Sensori Attivi e Passivi
Il sensore ABS, noto anche come sensore giri ruota, rileva la velocità di rotazione delle singole ruote. Tra gli operatori si fa spesso distinzione tra sensori attivi e sensori passivi. I sensori passivi funzionano senza una tensione di alimentazione aggiuntiva. Un magnete permanente è collegato al pin terminale con il suo avvolgimento, e la rotazione della ruota fonica, collegata al mozzo o all’albero, va a modificare il flusso magnetico. Il campo magnetico variabile che si viene a creare induce nell’avvolgimento una tensione alternata che può essere misurata, la cui ampiezza e frequenza sono correlate al numero di giri della ruota.
I sensori attivi, invece, funzionano grazie a una tensione di alimentazione e generano un segnale in uscita. Contrariamente al sensore passivo, il sensore giri ruota attivo è alimentato dalla centralina ABS ed è caratterizzato da un’elettronica integrata. In questo caso, un anello multipolare, montato a sua volta in un anello di tenuta (dove sono montati magneti con polarità alternata) di un cuscinetto ruota, funge da ruota fonica. Sono le resistenze magnetoresistive, presenti nell’elettronica del sensore, a rilevare il campo magnetico alternato creato dalla rotazione dell’anello. Tale segnale sinusoidale viene convertito dal sensore in un segnale digitale che verrà letto successivamente dalla centralina. Un cavo elettrico a due poli collega sensore e centralina, dove il cavo di alimentazione permette di trasmettere il segnale del sensore, mentre l’altro cavo fa da massa. I sensori attivi sono entrati ampiamente a far parte degli equipaggiamenti standard dei veicoli a partire dalla fine degli anni Novanta.
L'introduzione dei sensori attivi ha portato significativi vantaggi. In primo luogo, è possibile rilevare il numero di giri delle ruote anche in condizioni di bassissima velocità, quando l’auto sta partendo o si è quasi fermata, consentendo l’attivazione dei sistemi di slittamento della trazione (ASR) non appena si parte. I sensori Hall sono inoltre in grado di riconoscere se il veicolo sta andando in avanti o in retromarcia. I sensori attivi sono anche meno sensibili a interferenze elettromagnetiche, vibrazioni e sbalzi termici. Non essendoci ruote foniche separate, l’architettura del sistema risulta più semplice.
Il Guasto del Sensore di Pressione Freno BMW E46: Cause e Sintomi
Il guasto del sensore di pressione freno è un problema molto frequente, in particolare nei veicoli equipaggiati con il sistema ABS ATE MK60, spesso riscontrato su modelli come la BMW E46. I principali sintomi di un sensore ABS guasto o di un sensore di pressione freno malfunzionante includono l’accensione della spia ABS, spesso accompagnata dalle spie ASR e/o ESP sul cruscotto. Sebbene l’accensione di tali spie possa essere correlata a diversi fattori, è un chiaro indicatore che un problema è presente nel sistema frenante o di controllo della stabilità.
Bmw e46 320d DSC problem resolution
Un altro sintomo può essere il blocco delle ruote in frenata, un comportamento che contraddice il principio fondamentale dell'ABS. Le cause di un sensore giri ruote difettoso possono essere molteplici e includono danneggiamenti o interruzioni del cavo, un possibile cortocircuito interno, o un accumulo di sporco che può compromettere la corretta rilevazione e trasmissione dei valori. Un sensore ABS sporco, infatti, può essere pulito per tentare di ripristinare il corretto funzionamento. Potrebbe anche trattarsi di un problema meccanico legato a un gioco eccessivo del cuscinetto ruota o a un danneggiamento della ruota del trasduttore.
In alcuni casi, la perdita improvvisa di pressione al pedale del freno, come riportato da alcuni utenti, può essere un ulteriore indizio, sebbene questa sia una manifestazione più grave che potrebbe indicare problemi più complessi all'impianto frenante o alla centralina stessa.
Diagnosi Professionale e Codici di Errore

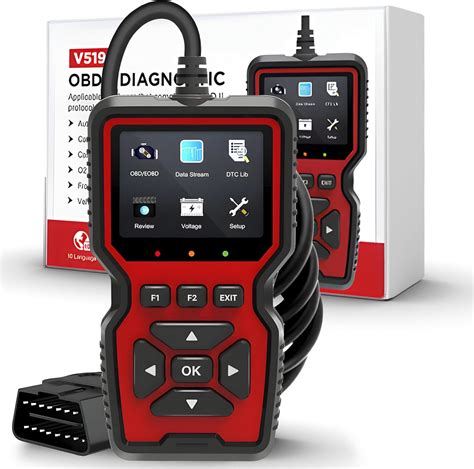

Per diagnosticare un sensore difettoso, è necessario collegarsi all'interfaccia diagnostica del veicolo, utilizzando strumenti diagnostici professionali in grado di comunicare con il sistema ABS. Una volta stabilita la comunicazione con il sistema ABS, devono essere controllati i codici di guasto memorizzati. Se è presente il codice di guasto “brake pressure sensor malfunction” (malfunzionamento sensore di pressione freno) o simili, o codici specifici come "DSC-5E5E ABS-DSC: Interr.", che potrebbe indicare un interruttore sotto il pedale del freno, il primo passo è tentare di cancellare il codice.
Se il codice non si cancella o si ripresenta dopo la cancellazione, è fondamentale controllare il flusso di dati in tempo reale (noto anche come “blocchi di misurazione”) con l’ausilio degli strumenti diagnostici. Cercare il valore indicato come “pressione freno” e annotarlo. Con il piede sollevato dal pedale, la pressione dovrebbe essere zero; il valore dovrebbe aumentare applicando pressione al pedale del freno. In caso di anomalia, per esempio, valori come -1.3 bar o +5 bar senza che il pedale sia premuto, indicano chiaramente un malfunzionamento. Un utente ha riportato: "Dai codici che hai postato dovresti cambiare solo il sensore pressione 1 'codice prodotto 34521164458' ma ti consiglio di cambiarli entrambi come ho fatto io. Se hai un lettore codici per provare basta che vai sui dati in tempo reale del dsc e dovresti avere con pedale non premuto circa -1.3 bar sia sul sensore di pressione 1 che sul sensore pressione 2, io prima di cambiarli avevo sul sensore pressione 1 circa -1bar e sul sensore pressione 2 +5bar circa. Spero di averti aiutato; non sono i sensori abs sicuro. Ah menomale! Dai codici che hai postato dovresti avere il sensore 1 difettoso quello più vicino al servofreno." Questi sono esempi concreti di valori anomali che indicano un sensore difettoso.
I seguenti codici di guasto rappresentano l’elenco completo di codici frequenti per i diversi produttori di veicoli:
- 5E20: Sensore di pressione 1/2 non plausibile
- 5E21: Sensore di pressione 1 guasto
- 5E24: Sensore di pressione 2 guasto
- 5E43: Errore sensore di pressione
- C1288: Brake Pressure Sensor Main/Primary Circuit Malfunction
- C1300: Brake Pressure Sensor Malfunction
- P0571: Cruise Control/Brake Switch A Circuit Malfunction (Relativo all'interruttore del pedale del freno)
- P0123: Throttle Position Sensor/Switch A Circuit High Input (A volte correlato a problemi di alimentazione che influenzano anche altri sensori)
È importante notare che l'irregolarità della curva del segnale, visibile tramite oscilloscopio, indica un difetto al sensore ABS. Se invece la curva non presenta irregolarità, occorre individuare ed eliminare altri guasti, come un danno al cavo o un contatto difettoso, che potrebbero causare il malfunzionamento del sensore.
Passaggi per una Diagnosi Approfondita
Quando la spia segnala un guasto al sistema ABS, ASR o ESP, è necessaria una diagnosi del sensore ABS per cercare la causa esatta del guasto e verificare se può essere imputata al sensore giri ruota. La memorizzazione di un codice di guasto al sensore ABS potrebbe fugare ogni dubbio, ma in certi casi occorre verificare le tensioni di alimentazione e dei segnali con multimetro e oscilloscopio, oltre a un controllo visivo dei cavi e delle parti meccaniche. Un adeguato tester di diagnosi è in grado di rilevare il malfunzionamento del sistema ABS fornendo la procedura per la verifica della sensoristica.
Dopo che la diagnosi, effettuata collegando il tester alla presa OBD, ha individuato il guasto al sensore giri ruota, può essere opportuno, come prima operazione, andare a verificare la tensione della batteria. Eventuali problemi di alimentazione o cali di tensione potrebbero infatti tradursi in un malfunzionamento del sistema o in rilevazioni errate da parte del sensore. Un utente ha confermato: "La batteria non è messa bene. Adesso il meccanico sta effettuando la diagnosi. Ha detto che forse sono le pasticche dei freni. Nella mia città ci sono tante buche e lui ha escluso che siano i sensori. Per me non è un ipotesi veritiera. Vedremo. A breve. Aggiornamento 16.10.2017: ciao a tutti, oggi sono stato dal mio mecca e purtroppo dopo aver fatto una diagnosi è risultato essere la centralina abs difettosa." Un rapido controllo alla scatola dei fusibili potrebbe essere utile per escludere un problema elettrico.
I passi successivi della verifica del sistema ABS sono: un controllo del freno su banco prova a rulli per verificare un eventuale squilibrio del disco freno che potrebbe causare in frenata una diversa velocità delle ruote, "falsando" la misurazione dei giri ruote da inviare alla centralina. Altre utili operazioni sono il controllo visivo del gioco del cuscinetto ruota e la sospensione dell’asse, oltre al controllo di pastiglie freni, liquido freni e pneumatici. È importante anche il controllo del cablaggio dei sensori e dei connettori. Il codice di guasto fornito potrebbe non indicare un danno del componente, per cui prima di procedere alla sostituzione è opportuno verificare accuratamente il messaggio diagnostico.

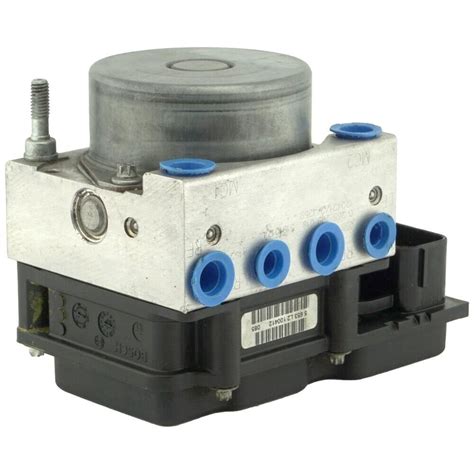

Soluzioni e Considerazioni sulla Sostituzione della Centralina ABS
Per correggere il problema del sensore di pressione freno, in molti casi, sarebbe necessario sostituire l’intera pompa ABS, poiché il sensore è spesso integrato in essa. Un’unità nuova acquistata dal produttore è molto costosa, necessiterebbe della programmazione nel veicolo (aggiungendo ulteriori costi di manodopera) e offrirebbe solo 1 anno di garanzia.
Fortunatamente, esistono soluzioni alternative. È possibile ricondizionare l’unità del cliente a un costo inferiore rispetto a quello di un’unità nuova. Le unità ricondizionate (se disponibili) a magazzino sono molto più economiche rispetto all’acquisto di una nuova unità presso il concessionario e spesso offrono una garanzia a vita a chilometraggio illimitato.
Durante il ricondizionamento, tutti i componenti utilizzati sono di qualità superiore rispetto a quelli standard e viene garantita l’eliminazione del difetto di progettazione originale. Questo servizio mantiene tutta la programmazione e le informazioni di codifica, evitando al cliente ulteriori spese presso il concessionario al termine del ricondizionamento. Le severe procedure del controllo qualità assicurano i tassi di difetti operativi più bassi nel settore. Tutte le unità ABS con sensore di pressione freno interno ricondizionate sono sottoposte a test completi con sistemi di prova HIL (Hardware-In-the-Loop), che consentono di testare l’unità ABS in tutte le condizioni di guida e frenata, sia prima che dopo il ricondizionamento, per assicurare che ogni unità ABS ricondizionata funzioni come un’unità nuova, se non meglio.
Alcuni utenti hanno provato a sostituire la centralina con una usata dal Germania, con costi variabili da 100 a 350 euro. Tuttavia, come sottolineato, i venditori tedeschi declinano spesso le responsabilità sul funzionamento delle parti di ricambio usate. Un'esperienza ha mostrato che "Avevo cambiato la centralina con una dal Germania, basta fare la codifica con SSS Progman v34, poi non era La colpa della centralina ma era un sensore che funzionava ogni tanto. Poi l'ho venduto la mia." Questo evidenzia il rischio di acquistare ricambi usati senza garanzie.
È importante ricordare che, in certi casi, si può resettare la centralina e rifare la codifica, e tutto torna al normale. Questo è molto semplice e veloce. Se dopo il reset degli errori sparisce tutto, allora non è la colpa della centralina, ma di un sensore se compare di nuovo dopo pochi metri di guida.
Gestione Autonoma della Diagnosi e Risoluzione dei Problemi
Di fronte a meccanici restii a procedere con la sistemazione delle spie accese sul cruscotto (ABS, freni e DSC), alcuni proprietari di BMW E46 considerano l'acquisto di un cavo per la diagnosi per verificare autonomamente gli errori. I cavi per la diagnosi sono spesso corredati di software o è possibile scaricare software da internet, come file torrent, per risparmiare sull'acquisto. È cruciale assicurarsi che il software sia completo di tutte le funzionalità necessarie. Per un veicolo E46, solitamente equipaggiato con "K-Line", sono utilizzate due linee dati per trasmettere/ricevere dati al software BMW. Un modello del 2002, ad esempio, non dovrebbe avere il connettore a 20 pin sotto il cofano, sebbene con BMW potrebbero esserci eccezioni.
Quando si sostituisce il sensore giri ruota, è consigliabile seguire alcuni semplici passi per assicurare l’efficacia dell’intervento. Per prima cosa, occorre pulire accuratamente la sede del sensore ABS e, una volta posizionato il sensore, verificare il fissaggio del cavo del sensore. È inoltre importante utilizzare la chiave dinamometrica attenendosi alla coppia di serraggio prevista dal costruttore. A questo punto si può eliminare il guasto memorizzato e procedere con un giro di prova (con lo strumento diagnostico sempre collegato) per controllare il segnale del numero di giri ruota e i vari parametri analizzati.
Va ricordato che tutti gli interventi riparativi che riguardano l’impianto frenante devono far riferimento alle prescrizioni tecniche previste dal costruttore del veicolo e alle istruzioni di montaggio del prodotto che si andrà a sostituire, garantendo sempre la massima sicurezza.
