La qualità dell'aria all'interno dell'abitacolo e l'ottimale funzionamento del motore sono aspetti cruciali per la sicurezza e il comfort alla guida. La Volkswagen Passat B7, come molte altre vetture moderne, integra diverse tecnologie e sensori per garantire queste condizioni. Tra questi, spiccano i sensori di qualità dell'aria, spesso associati a sistemi come il "Volkswagen Air Care Climatronic", e il sensore MAF (Mass Air Flow), comunemente conosciuto come debimetro. Entrambi svolgono ruoli fondamentali, sebbene distinti, per il benessere dei passeggeri e le prestazioni del veicolo.
Il Sistema Volkswagen Air Care Climatronic: Un Respiro Pulito nell'Abitacolo
Il Volkswagen Air Care è un dispositivo equipaggiato di serie oppure a pagamento (Climatronic) sulla maggior parte delle autovetture del marchio Volkswagen a partire dal 2012. Questo sistema è pensato per migliorare la qualità dell'aria all'interno dell'abitacolo, proteggendo i passeggeri da allergeni e inquinanti esterni.
Funzionamento e Benefici dell'Air Care
Munito di un filtro abitacolo “Biogenico”, l’Air Care filtra gli allergeni nell’abitacolo per scongiurare le crisi improvvise delle persone allergiche. Recenti studi hanno dimostrato che l’inquinamento dell’aria e le polveri sottili incidono molto nella formazione delle allergie, i fastidi agli occhi, ai bronchi e al naso. Una crisi che porta a continui starnuti può, ad una andatura normale, far perdere il contatto visivo con la strada per almeno 40 metri aumentando così le possibilità di incidenti.
L’Air Care è disponibile su tutte le vetture del marchio Volkswagen munite di climatronic bizona o a tre zone. La principale caratteristica dell’Air Care Climatronic sta nella presenza del già citato filtro attivo biogenico abbinato al sensore dell’aria, che secondo la casa tedesca è più efficace di un normale filtro anti-polline nel bloccare le spore e gli allergeni, liberando così l’aria diretta nell’abitacolo da impurità dannosa per il nostro corpo. La Volkswagen non ha rivelato quali differenze ci siano fra il filtro attivo biogenico e il filtro anti-polline, che adotta carboni attivi o filtri particellari.

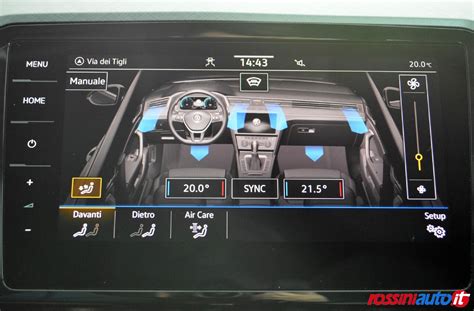

La funzione Air Care Climatronic va attivata tramite il menu dell’aria condizionata e gestisce in maniera intelligente la proporzione fra l’aria già nell’abitacolo e l’aria proveniente dall’esterno. Per il corretto funzionamento dell’Air Care è necessario tenere portiere/baule e finestrini/tetto apribile completamente chiusi. I sensori di qualità dell'aria rilevano gli inquinanti come il monossido di carbonio o gli idrocarburi incombusti e trasmettono le informazioni alla centralina dell’impianto di climatizzazione del veicolo per l'ulteriore elaborazione, permettendo al sistema di agire di conseguenza, ad esempio chiudendo la presa d'aria esterna e attivando il ricircolo se l'aria esterna è troppo inquinata.
Skoda Climaautomatico Air Care: un aiuto in più per difendersi in auto da coronavirus
Il Sensore MAF (Debimetro): Cuore della Gestione Motore
La corretta misurazione della quantità di aria che entra nel sistema di aspirazione dei motori a benzina e diesel è fondamentale per assicurarne un ottimale funzionamento. Tale informazione serve infatti alla centralina del motore ECU (Engine Control Unit) per dosare la giusta quantità di carburante in rapporto alla massa d’aria presente. Ed è proprio a questo che serve il sensore MAF, meglio conosciuto come debimetro, installato tra il filtro dell’aria e la valvola a farfalla.
Principi di Funzionamento del Debimetro

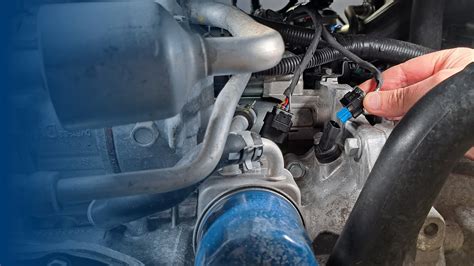

Il sensore MAF, o debimetro, è installato tra l’alloggiamento del filtro dell’aria e il collettore di aspirazione. La massa d’aria di aspirazione, nei motori a benzina, rappresenta il valore più importante per calcolare la massa di carburante necessaria. Per i motori diesel, il valore misurato ai carichi parziali viene utilizzato per controllare il ricircolo del gas di scarico, mentre a pieno carico per limitare il fumo nero. Il segnale del sensore della massa dell’aria viene utilizzato per il calcolo della quantità di iniezione e, nei motori diesel, anche per il comando del ritorno dei gas di scarico. Si tratta di un componente importante per la riduzione dei gas di scarco e l’alimentazione dell’aria.
In passato venivano usati dei misuratori meccanici (VAF) per calcolare il volume d’aria di aspirazione: l’aria fluiva contro una paletta a molla fissata su un resistore variabile (potenziometro). Attualmente la maggior parte dei sensori MAF utilizzano due tecnologie: film caldo e filo caldo. A differenza del misuratore VAF, tali sensori non dispongono di parti in movimento e si servono della corrente elettrica per misurare la massa d’aria.
Il debimetro a filo caldo è dotato di un elemento di misura che viene riscaldato elettricamente a 75-100 gradi al di sopra della temperatura dell’aria di aspirazione. Quando il flusso d’aria attraversa l’elemento di misura, raffredda l’elemento ed aumenta la corrente necessaria a mantenerlo caldo. L’effetto di raffreddamento varia direttamente con la temperatura, densità ed umidità dell’aria in entrata. Questo metodo tiene in considerazione la densità dell’aria che fluisce. I modelli più vecchi disponevano di un filo caldo come elemento sensore. I modelli più recenti funzionano con una resistenza di riscaldamento simile a una pellicola su un supporto. In questo non ha luogo la liberazione tramite combustione.
Il principio di funzionamento del sensore MAF a film caldo è simile a quello a filo caldo. Una sottile membrana viene riscaldata fino a raggiungere una certa temperatura rispetto all’area di aspirazione. Senza flusso, avviene la dissipazione del calore a causa della conducibilità termica dell’aria. Con il flusso, la dissipazione del calore aumenta costantemente con la portata del flusso d’aria. I sistemi elettronici - per mezzo della corrente di riscaldamento richiesta - sono in grado di calcolare la massa d’aria. Questo “sensore a film caldo” viene riscaldato a una temperatura costante compresa tra ca. 120 e 180 °C (a seconda del costruttore automobilistico) sopra la temperatura di aspirazione. L’aria che penetra raffredda il sensore a film caldo. Tramite l’elettronica di regolazione questo raffreddamento viene compensato da una corrente di riscaldamento. Questa corrente di riscaldamento è la misura per la massa d’aria aspirata.
Una variante del sensore MAF a film caldo è costituita da due elementi di misura con un elemento di ceramica riscaldato posizionato in mezzo. L’elemento di riscaldamento della membrana sottile viene mantenuto a temperatura costante superiore all’aria di aspirazione, indipendentemente dal flusso d’aria. Quando il motore non è in funzione (senza flusso d’aria) il calore viene distribuito uniformemente a entrambi i sensori, che misurano la stessa temperatura dell’aria. Quando il motore è in funzione, l’aria di aspirazione fluisce dal primo sensore in direzione del secondo oltre l’elemento del sensore. L’aria raffredda il sensore 1 e si riscalda invece al di sopra dell’elemento di riscaldamento, in modo che il sensore 2 si raffreddi meno rispetto al sensore 1. Per poter ridurre gli errori di misura causati dall’aria pulsante nel collettore di aspirazione, alcuni sensori MAF possiedono un sistema di rilevamento del riflusso. Se l’aria torna indietro dal lato del motore, il sensore della temperatura 2 si raffredda ed il sensore della temperatura 1 si riscalda.
Skoda Climaautomatico Air Care: un aiuto in più per difendersi in auto da coronavirus
Cause e Sintomi di un Malfunzionamento del Debimetro
Il debimetro auto è attraversato quotidianamente da un grande quantitativo di aria, il che può portare nel tempo a sporcare il sensore. Pulviscolo, detriti, microparticelle possono infatti intaccare il sensore e un debimetro sporco, come è noto, può creare problemi. Già dopo i 20.000 km il sensore potrebbe contaminarsi, in particolare su modelli di auto compatte, dove il debimetro è situato in un vano motore di dimensioni ridotte e più esposto a flussi di vapore di olio o fuliggine da combustione. Anche problemi alla manutenzione (per es. spruzzi d’acqua, in caso di forte pioggia) possono giungere attraverso il filtro aria sul lato dell’aria pulita e danneggiare o sporcare il sensore. L’acqua salata, proveniente per es. da danni al turbocompressore, può ugualmente causare problemi.
Un malfunzionamento del debimetro può essere tuttavia causato anche da un guasto elettrico, che va a impattare direttamente sul sensore. Anche un possibile calo della tensione di alimentazione può causare problemi al debimetro. In questo caso il guasto potrebbe essere imputabile alla rottura dei cavi, connettori difettosi o un guasto dell’elettronica del sensore. Un sensore della massa dell’aria guasto o sporco può fornire segnali di ingresso errati alla centralina di gestione motore, che di conseguenza può azionare in modo errato altri componenti. Soprattutto nei veicoli turbodiesel la sollecitazione per il sensore della massa dell’aria è particolarmente elevata, poiché sia la portata d’aria, sia la velocità dell’aria sono molto alte.
I sintomi di un debimetro sporco o guasto possono essere vari e non sempre facili da individuare, anche perché altri componenti come candelette o iniettori possono provocare problemi simili. In caso di debimetro sporco la ricerca degli errori è più complicata perché la centralina o non memorizza un errore o viene semplicemente indicato l’errore “miscela troppo povera, limite gel lambda raggiunto”. Nel caso dei motori a benzina, la centralina, rilevando una massa d’aria bassa, riduce la quantità di iniezione, facendo vibrare il motore nel campo di carico parziale e non consentendogli di raggiungere la sua potenza massima.
La centralina rileva il guasto e lo memorizza nella memoria errori, indicando un segnale del sensore della massa d’aria non plausibile: troppo basso o troppo alto. La centralina, di conseguenza, va ad attivare il funzionamento di emergenza con i valori sostitutivi, che vengono visualizzati nell’elenco dei dati di un dispositivo di diagnosi. Dallo scarico fuoriesce fumo nero, l’auto ha cali di potenza e si attiva il funzionamento d’emergenza: questo si verifica quando il sensore della massa dell’aria (LMS) emette segnali errati.
La questione può tuttavia complicarsi, perché un valore basso della massa d’aria non sempre indica un difetto del debimetro. I sintomi di un debimetro sporco potrebbero essere quindi confusi e avere altre cause. Il problema potrebbe infatti riguardare il filtro dell’aria, il ricircolo del gas di scarico, le valvole a turbina, il filtro antiparticolato o il turbocompressore. Solo quando si accerta che tutti questi sistemi funzionano correttamente, si può essere sicuri che la causa del guasto è il sensore MAF. Basta infatti un collettore di aspirazione sporco per intasare la massa d’aria di immissione, anche se il motore raggiunge la pressione di carico completa.
Diagnosi e Riparazione del Debimetro
Non sempre è facile individuare un debimetro guasto. I sensori della massa dell’aria vengono sorvegliati dalla diagnosi On Board (“OBD”). Segnali di ingresso errati da un sensore della massa dell’aria errato possono far sì che la centralina di gestione motore azioni in modo errato altri componenti. Non tutti i difetti riconosciuti dalla OBD causano direttamente l’accensione della spia guasto. Se in un ciclo di marcia viene riconosciuto un difetto che influisce sul gas di scarico, esso viene memorizzato come difetto “senza debouncing”; tuttavia la spia guasto non si accende. La spia guasto viene attivata solo quando lo stesso difetto si ripresenta durante i successivi cicli di marcia o nel corso di un determinato periodo di tempo. Questo difetto viene poi indicato “con debouncing” (confermato) e memorizzato come errore OBD. Oltre al difetto vengono rilevati e memorizzati altri dati di esercizio e condizioni ambientali presenti quando si è verificato il difetto (“Freeze Frames”). La spia guasto può spegnersi nuovamente se il difetto non si presenta più per un determinato periodo di tempo. Anche se la OBD visualizza un difetto sporadico del sensore della massa dell’aria, questo non è necessariamente difettoso. Spesso l’umidità, la nebbia di olio o la sporcizia falsano i risultati della misurazione. Questo viene interpretato come difetto dalla OBD. Il motivo di questi difetti sporadici può essere legato alle cause descritte sopra.

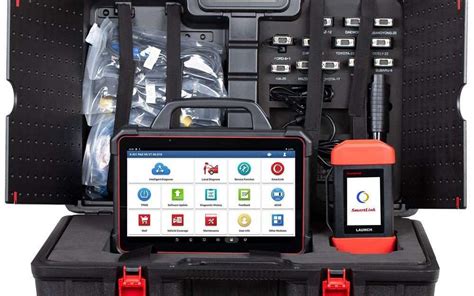

Alla diagnosi del difetto, per prima cosa è necessario leggere il codice di errore con un tester motore o uno Scan-Tool. Attraverso la OBD viene sì riconosciuta l’avaria di un componente o un funzionamento non corretto, ma non sempre è possibile individuarne la causa. I difetti elettrici nel fascio di cavi o nel componente stesso vengono memorizzati come difetto nella maggior parte dei casi di applicazione. Essi vanno individuati con mezzi di verifica adeguati.
Prima di sostituire il debimetro, occorre controllare la continuità dell’alimentazione (12 V e/o 5 V) dei cavi della centralina e un eventuale cortocircuito a massa, consultando anche il diagramma del circuito per le misurazioni elettriche del debimetro. I debimetri dispongono di un numero pin di connessione da tre a sette. La misurazione della tensione del segnale serve principalmente a verificare le funzioni di base del debimetro. Con il quadro acceso, il valore della tensione deve trovarsi tra 0,2 V e 1,0 V, a seconda della versione. Se la tensione è pari a 0 o 5 V, significa che il debimetro è difettoso e deve essere sostituito.
Durante un test è possibile raggiungere il valore più alto della tensione del segnale da 4,2 V a 4,7 V solo accelerando, a pieno carico, fino alla velocità nominale. Se ci troviamo di fronte a un debimetro auto che genera un segnale ad onda quadra, è necessario un oscilloscopio o un dispositivo di misurazione della frequenza. Per prima cosa occorre collegare il debimetro al pin del segnale e il segnale a terra. Quando si accende il quadro, nell’oscilloscopio viene visualizzato un segnale ad onda quadra, la cui frequenza varia tra 1 kHz e 15 kHz. Per debimetri con frequenze basse da 1 a 2 kHz, i valori devono aumentare contestualmente all’aumento della pressione sull’acceleratore. Nel caso dei debimetri più recenti, sia la massa d’aria che la temperatura dell’aria di ammissione verranno visualizzate come segnale ad onda quadra.
Occorre avviare il motore. Aumentare il numero di giri (colpo d’acceleratore) fino al numero di giri di limitazione. Dal minimo al pieno carico il sensore della massa dell’aria emette una tensione misurabile compresa tra circa 1,0 e circa 4,4 volt. Con l’accensione inserita non separare, né collegare alcun connettore a spina. I conseguenti picchi di tensione possono distruggere in modo irreparabile i componenti elettronici. Non pulire mai il sensore della massa dell’aria con aria compressa!
Una prova che può essere facilmente eseguita (con masse d’aria basse) è quella di scollegare il connettore del debimetro e verificare alla guida se il motore mostra prestazioni notevolmente migliori. Solo raramente, tuttavia, è sufficiente pulire il debimetro sporco per ripristinarne il funzionamento. Nonostante si possa notare un miglioramento delle prestazioni dopo la pulizia del sensore, le misurazioni dei valori non risulteranno comunque precise.
Dopo la sostituzione del sensore MAF difettoso può frequentemente accadere di rilevare uno scorretto funzionamento del motore al minimo, o una mancata risposta durante l’accelerazione o la ricomparsa del codice di guasto. In questi casi è necessario un test su strada per ricalibrare e regolare gli altri attuatori e sensori del motore. I valori di adattamento o altri parametri potrebbero aver bisogno di essere resettati utilizzando le appropriate strumentazioni diagnostiche.
La Sinergia per l'Efficienza e il Comfort
In conclusione, la Volkswagen Passat B7 integra una serie di sensori avanzati per garantire sia il comfort dei passeggeri che le prestazioni ottimali del motore. Il sistema Air Care Climatronic, con i suoi sensori di qualità dell'aria e filtri biogenici, assicura un ambiente interno salubre e protetto dagli allergeni. Parallelamente, il sensore MAF, o debimetro, è un componente essenziale per il corretto funzionamento del motore, misurando con precisione la massa d'aria in ingresso e permettendo alla centralina di dosare il carburante in modo efficiente, contribuendo alla riduzione dei gas di scarico. La comprensione del loro funzionamento e della loro importanza è fondamentale per la manutenzione e la diagnosi di eventuali problemi, garantendo una guida sicura e piacevole.
