Il corretto serraggio della testata motore è un'operazione di fondamentale importanza per garantire la tenuta e l'affidabilità dell'intero propulsore. Una procedura eseguita in modo errato può portare a perdite di compressione, surriscaldamento e, nei casi più gravi, a danni significativi al motore. Questo articolo si propone di analizzare in dettaglio la procedura di serraggio della testata, con particolare riferimento ai valori di coppia e all'ordine di serraggio, elementi cruciali per un intervento a regola d'arte.
L'Importanza della Sequenza di Serraggio Corretta
La corretta sequenza con cui vengono serrate le viti della testata non è un dettaglio trascurabile, bensì un aspetto critico per il successo dell'operazione. La regola generale prevede che si parta serrando per prime le due viti centrali per poi proseguire a croce verso destra e sinistra. Questa procedura è importante perché permette di scaricare verso l'esterno le eventuali deformazioni o imperfezioni della guarnizione della testata motore. Se si procedesse al contrario, ovvero dall'esterno verso il centro, si rischierebbe di creare delle "pieghe" nella guarnizione, compromettendo il corretto schiacciamento uniforme della testata. Un serraggio non uniforme può infatti causare zone di maggiore o minore pressione, favorendo la fuoriuscita di fluidi o la perdita di compressione.
Le Coppie di Serraggio: Garanzia di Parallelismo e Tenuta
Un altro aspetto fondamentale da considerare sono le coppie di serraggio. In generale, su ogni giunzione bullonata, che sia la testata del motore o un accoppiamento flangiato, precaricare le viti o i bulloni allo stesso valore significa garantire il parallelismo tra le due parti meccaniche. Se le due facce non sono accoppiate perfettamente, si avranno perdite al 100%. Il valore di coppia indicato dal costruttore deve essere rispettato scrupolosamente, utilizzando una chiave dinamometrica calibrata.
Il concetto di coppia di serraggio si basa sull'idea che una forza applicata a una certa distanza dal centro di rotazione genera un momento torcente. Nel contesto del serraggio dei bulloni, questo momento viene tradotto in una tensione assiale che comprime le superfici di contatto. Un precarico uniforme su tutti i bulloni assicura che la testata aderisca alla superficie del blocco motore in modo omogeneo, creando una sigillatura ermetica.
Metodologie di Serraggio: Dalla Chiave a Mano alla Misurazione Angolare
Esistono diverse metodologie per effettuare il serraggio della testata, che variano a seconda del tipo di motore e delle specifiche del costruttore.
Serraggio tramite Verifica Angolo di Chiusura (Metodo "Angle Torque")
Alcuni motori, come ad esempio quelli identificati con la sigla FL 712, prevedono un serraggio dei bulloni mediante verifica dell'angolo di chiusura. Questa tecnica, spesso definita "angle torque", aggiunge un ulteriore livello di precisione al serraggio tradizionale basato sulla sola coppia.
L'ordine operativo per questo tipo di serraggio può essere così schematizzato:
- Serraggio a mano: Inizialmente, i bulloni vengono serrati a mano utilizzando una chiave a tubo, senza l'ausilio di girachiave, per assicurarne una corretta presa.
- Serraggio iniziale con girachiave: Successivamente, si procede con un serraggio senza eccessiva forza utilizzando un girachiave.
- Serraggio in più riprese: Il serraggio finale avviene con un girachiave adeguato, suddiviso in tre riprese.
- Prima ripresa: Serraggio di 45°.
- Seconda ripresa: Serraggio di 60°.
- Terza ripresa: Serraggio di ulteriori 60°.
Il totale di 165° viene applicato dopo il primo serraggio a mano. È importante notare che, in alcuni casi, i bulloni vengono spalmati di olio prima dell'installazione. Questo accorgimento può essere necessario per garantire una corretta lettura della coppia e dell'angolo, evitando attriti eccessivi che potrebbero falsare le misurazioni.
dinamometrica piu' angolo
Valori di Coppia Specifici per Diversi Motori
La vasta gamma di motori prodotti nel corso degli anni presenta differenti specifiche di serraggio. È quindi essenziale consultare sempre il manuale tecnico del veicolo o del motore specifico per ottenere i valori corretti. Di seguito, vengono riportati alcuni esempi di valori di coppia di serraggio per diverse applicazioni, a scopo puramente illustrativo:
- Motori 215R (e derivate DT, Montagna, Frutteto) e motore 614.010: Questi motori, insieme ai Fiat 25 C-CS-CI Diesel motore 605.000 e alle sigle motore 355C-455C-505C-605C, richiedono una coppia di serraggio della testata di 15 kgm.
- Motori 513R - 615R (motore CO2, alesaggio 108): per questi motori, i valori di coppia saranno specificati nel manuale tecnico.
- Motori P e L (alesaggi 98 e 105), installati su: Sirenetta, Delfino, Aurora, Falcon, Minitauro60, Corsaro, Saturno, Leopard85, Panther, Panther90, Drago, Tiger100, Drago120, Buffalo120, Buffalo130: L'ordine di serraggio e le coppie di serraggio seguono uno schema specifico. I bulloni identificati con la lettera E richiedono una coppia di 6,2 kgm, mentre i bulloni C e D necessitano di 8 Kgm. I bulloni A e B, solitamente i più robusti, richiedono una coppia di 10 Kgm.
- Motori 770-780-880-990-995/6-1200-1210-1212: Per questi motori, il serraggio dei bulloni della testa avviene in 3 fasi, con valori di coppia da verificare sul manuale tecnico.
- Motori 300/350/350S (motore 8025.02.000-001-004): La coppia di serraggio è indicata in 15 Kgm.
- Motore 850 (motore CO3): La coppia di serraggio è di 23 kgm.
- Motore 1300 (motore CP3): La coppia di serraggio è di 23,5 Kgm. Questi valori si applicano a modelli come Puledro-250-360-480.
- Motori 1152-1153-1154: La coppia di serraggio delle testate è di 12 kgm. Per questi motori, è importante notare anche la coppia di serraggio dei bulloni dei cilindri al basamento, che è di 20 kgm.
- Motori a V (952V, 954V, 1004V) installati su SamettoV, Italia, Atlanta, Centauro, Leone: La coppia di serraggio delle testate è di 9 Kgm.
Considerazioni sulla Guarnizione della Testata
La guarnizione della testata è un componente cruciale che assicura la tenuta tra la testata e il blocco motore. È progettata per resistere a elevate temperature e pressioni, sigillando i passaggi dell'olio, del liquido refrigerante e i cilindri. La sua corretta installazione e il conseguente serraggio della testata sono indispensabili per prevenire perdite e garantire il corretto funzionamento del motore.
Le guarnizioni moderne sono spesso realizzate con materiali multistrato (MLS - Multi-Layer Steel) che offrono eccellente resistenza e flessibilità. Tuttavia, anche le guarnizioni più avanzate richiedono un serraggio uniforme e preciso per funzionare al meglio.
L'Importanza di Bulloni e Superfici Puliti
Prima di procedere al serraggio, è fondamentale che i filetti dei bulloni e le sedi filettate nel blocco motore siano perfettamente puliti e privi di residui di vecchia guarnizione, olio o grasso. Come menzionato in precedenza, in alcuni casi i bulloni vengono spalmati di olio. Questa operazione, se indicata dal costruttore, serve a ridurre l'attrito e a garantire che la coppia applicata si traduca principalmente in tensione assiale nel bullone, anziché essere dissipata per attrito.
Allo stesso modo, le superfici di accoppiamento della testata e del blocco motore devono essere perfettamente piane, pulite e prive di imperfezioni. Eventuali deformazioni o residui possono compromettere la tenuta della nuova guarnizione, anche con un serraggio eseguito correttamente.
Verifica della Planarità della Testata

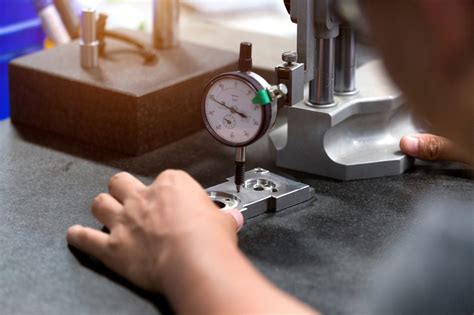

Prima di rimontare la testata, è prassi comune e raccomandata verificare la sua planarità. Utilizzando una riga di precisione e uno spessimetro, si controlla che la superficie di accoppiamento con il blocco motore non presenti deformazioni. Se la planarità è compromessa, la testata dovrà essere rettificata da un'officina specializzata. Ignorare questo passaggio può portare a perdite di tenuta anche dopo un corretto serraggio.
Conclusione Parziale
Il serraggio della testata è un'operazione che richiede precisione, attenzione ai dettagli e il rispetto scrupoloso delle specifiche del costruttore. Dalla sequenza di serraggio all'applicazione delle corrette coppie, ogni passaggio è fondamentale per garantire la longevità e l'efficienza del motore. La conoscenza dei valori specifici per il proprio modello di Skoda Fabia, o per qualsiasi altro veicolo, unita all'utilizzo di strumenti adeguati e alla comprensione dei principi meccanici sottostanti, è la chiave per un intervento di successo.
