Installazione e Gestione del Sistema di Disattivazione Airbag: Una Guida Approfondita

La possibilità di installare un sistema di disattivazione dell'airbag passeggero è un argomento di grande interesse per molti proprietari di veicoli, in particolare per coloro che necessitano di trasportare bambini piccoli sui sedili anteriori. Questo articolo si propone di esplorare in dettaglio le complessità legate all'installazione di tali sistemi, fornendo informazioni utili e chiarendo i dubbi più comuni, basandosi su esperienze concrete e normative vigenti.

Comprendere il Sistema Airbag: Funzionamento e Importanza

L'airbag è un sistema di sicurezza passivo ampiamente diffuso e presente oggi sulla quasi totalità delle vetture circolanti. È probabilmente il più diffuso sistema di sicurezza passivo, e la sua efficacia nel salvare migliaia di vite ha fatto sì che tutte le auto di nuova immatricolazione siano dotate di almeno l'airbag lato guida. Il sistema airbag auto è fondamentalmente costituito da uno o più cuscini che, in caso di urto, si gonfiano automaticamente frapponendosi tra i passeggeri e le strutture del veicolo. I primi test per dotare le auto di airbag risalgono alla fine degli anni sessanta, quando negli USA furono avviate le prime sperimentazioni. La prima casa auto ad averli installati su una vettura è stata Mercedes-Benz, nell'ormai lontano 1987. L'airbag è obbligatorio dal 2002, in base alle normative europee, in tutte le auto di nuova immatricolazione (lato guida).

Nel corso degli anni, per garantire l’incolumità di tutti gli occupanti del veicolo, sono stati introdotti nell’abitacolo molteplici moduli Airbag, con funzionamento analogo a quelli anteriori ma dimensioni e forme diverse. L’airbag frontale lato guidatore è posizionato nell’apposito alloggiamento sotto il volante. L’airbag lato passeggero è invece posizionato nella plancia, sotto una copertura incisa, in modo da consentire al cuscino di fuoriuscire con facilità nel momento in cui si gonfia. In alcuni modelli può non essere presente lo sportello airbag e in tal caso la sostituzione dell’airbag rende necessario il distacco/sostituzione dell’intero cruscotto. L'uscita dell'airbag passeggero può infatti rompere e danneggiare la plastica del cruscotto, che deve essere pertanto sostituita. Gli airbag laterali sono alloggiati sotto il rivestimento del fianco esterno dello schienale dei sedili e hanno la funzione di proteggere il torace degli occupanti. I sedili anteriori hanno l’armatura metallica rigorosamente collegata a massa. Alcuni modelli sono equipaggiati anche con appositi airbag alloggiati all’interno del sedile, che evitano che il corpo, negli urti frontali, possa scivolare sotto le cinture di sicurezza.

Il funzionamento di un airbag è rapido ed efficiente. Il materiale airbag è fondamentale per garantirne resistenza e velocità di gonfiaggio. Gli airbag sono costituiti infatti da una sacca piegata in nylon il cui gonfiaggio - in circa 30 millisecondi - è assicurato da un generatore di gas che attiva una reazione chimica (innescata dalla centralina di comando). Il generatore di gas dell’airbag è costituito da un alloggiamento metallico che contiene un accenditore incorporato necessario per provocare la detonazione di una piccola carica esplosiva. Il propellente, generalmente costituito da azoturo di sodio, è sigillato ermeticamente e una volta innescata la reazione dall’accenditore reagisce rapidamente liberando azoto. A garantire la continuità elettrica tra modulo sul volante e la centralina è il cavo spiralato, un componente che viene montato sopra il devio guida e consente al cavo di seguire le rotazioni del volante.

Airbag e pretensionatore della cintura di sicurezza sono gestiti dalla centralina di controllo alloggiata all’interno dell’abitacolo. I dispositivi di sicurezza passiva sono gestiti da questa centralina, che attiva gli inneschi degli airbag e dei pretensionatori, oltre ad eseguire una continua autodiagnosi del sistema. Per evitare che l’airbag lato passeggero si attivi in assenza del passeggero, su alcune auto viene installato un apposito sensore all’interno della seduta del sedile, in modo che la centralina possa rilevare la presenza o meno del passeggero. Il cavo spiralato serve ad assicurare la continuità elettrica tra il modulo airbag sul volante e la centralina. Viene solitamente posizionato sopra il devio guida, permettendo ad un cavo avvolto a spirale di seguire le rotazioni del volante. Va ricordato che prima di smontare il cavo spiralato è opportuno bloccarlo con del nastro adesivo, mantenendo le ruote in posizione rettilinea. Se si decide di sostituire il cavo spiralato, il nuovo cavo è bloccato tramite una linguetta asportabile durante la procedura di installazione.

La Necessità di un Sistema di Disattivazione Airbag

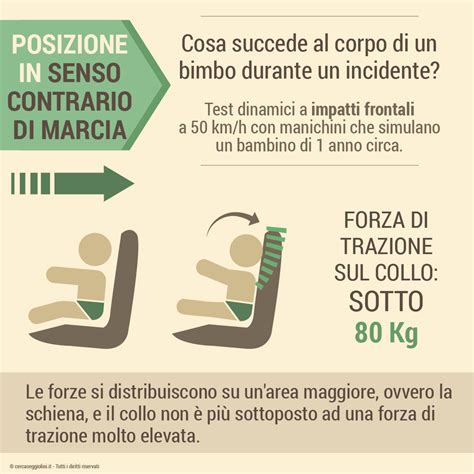

La disattivazione dell'airbag passeggero diventa una necessità cruciale quando si devono installare seggiolini per bambini, in particolare quelli rivolti in senso contrario alla marcia, sul sedile anteriore. Come sottolineato dai manuali Nissan, a causa dell'incompatibilità tra il dispiegamento dell'airbag passeggero anteriore e il posizionamento di un seggiolino per bambini con schienale rivolto verso il senso di marcia, NON INSTALLARE MAI un sistema di ritegno per bambini rivolto in senso contrario alla marcia su un sedile dotato di AIRBAG FRONTALE ATTIVO. L'airbag va disattivato nel caso venga posizionato il seggiolino per bambini fino a 9kg sul sedile anteriore (in senso contrario). Se si assicura un bambino sul sedile del passeggero anteriore in un seggiolino rivolto nel senso inverso di marcia e la spia si accende, l'airbag del passeggero potrebbe attivarsi in caso di incidente, causando gravi lesioni al bambino. In questo caso, è fondamentale assicurarsi sempre che l'airbag del passeggero sia disattivato e che la spia sia accesa.

Molti veicoli moderni, come il Nissan Qashqai 2024, sono dotati di un sistema automatico di disattivazione dell'airbag passeggero anteriore, che classifica la persona seduta sul sedile tramite un sensore di classificazione occupante. Questo sistema è progettato per disattivare automaticamente l'airbag in presenza di un seggiolino per bambini raccomandato da Nissan. Se sul sedile del passeggero anteriore è montato un seggiolino per bambini consigliato da NISSAN, la spia deve accendersi e rimanere accesa dopo l'autodiagnosi del sistema. L'airbag anteriore del passeggero anteriore è disattivato.

Tuttavia, se la spia non è illuminata (indicando che l'airbag potrebbe gonfiarsi in caso di scontro), può significare che il seggiolino o la cintura di sicurezza non sono usati nella maniera corretta. È necessario accertarsi che il seggiolino venga installato correttamente, che la cintura di sicurezza venga usata correttamente e che l'occupante sia seduto nella maniera appropriata. Se la spia non è illuminata, è consigliabile trasferire l'occupante o il seggiolino su uno dei sedili posteriori. Se la spia non si illumina neanche quando si ritiene di aver posizionato correttamente il seggiolino, allacciato correttamente le cinture e aver fatto sedere correttamente l'occupante, è consigliabile portare il veicolo presso un concessionario NISSAN o un'officina qualificata per un controllo del sistema.

Sfide nell'Installazione Fai-da-Te e la Ricerca di Supporto

L'installazione di un kit per la disattivazione dell'airbag passeggero può presentare diverse complessità, specialmente per chi non ha familiarità con l'elettronica automobilistica. Molti utenti, come testimoniato nei forum, si ritrovano di fronte a problemi nel cablaggio, non riuscendo a capire dove inserire i vari connettori presenti nel kit. Un cablaggio può avere cinque connettori e, a parte quello giallo per l'interruttore on/off, gli altri possono risultare di difficile collocazione.

La ricerca di schemi di montaggio precisi è fondamentale. Alcuni utenti hanno suggerito di rivolgersi direttamente ai concessionari ufficiali, come Audi, per ottenere tali schemi, sebbene non sempre sia garantita una risposta positiva. Molte discussioni online riportano i codici dei ricambi e descrivono i lavori necessari per aggiungere il circuito dell'airbag, con alcuni utenti che affermano di aver completato il lavoro in soli 20 minuti. Tuttavia, questa tempistica potrebbe essere ottimistica e non considerare le variabili specifiche del veicolo.

La Codifica della Centralina Airbag

Un aspetto cruciale dell'installazione è la codifica della centralina airbag. È vero che bisogna "attivare" il nuovo circuito, facendolo riconoscere alla centralina. Molti ritengono che questo processo sia più semplice di quanto descritto inizialmente. La codifica, spesso eseguita con strumenti diagnostici come il VAG-COM, consiste generalmente nel modificare un singolo numero nel coding della centralina airbag, da zero a uno. Questo passaggio è indispensabile affinché il sistema riconosca e gestisca correttamente la funzione di disattivazione.

Compatibilità e Problemi Legati ai Modelli di Veicolo (Restyling)

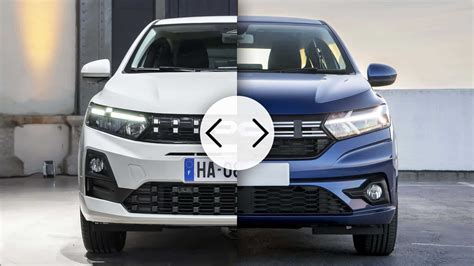

Uno dei problemi più significativi che possono emergere durante l'installazione è la compatibilità dei pezzi con il modello specifico del veicolo, in particolare con le versioni "restyling". Come evidenziato in alcune esperienze, i pezzi acquistati per un modello pre-restyling potrebbero non essere adatti per una versione successiva. Ad esempio, una pulsantiera di un modello restyling potrebbe essere un blocco unico, rendendo impossibile l'installazione di un singolo pulsante "AIR BAG OFF PASSENGER" acquistato separatamente. In questi casi, potrebbe essere necessario acquistare l'intera pulsantiera completa, con la spia airbag integrata, e forse un altro cablaggio. Questo può comportare un costo decisamente maggiore rispetto all'acquisto del singolo pulsante. La mancata conoscenza di queste differenze può portare a un vicolo cieco, dove anche un elettrauto esperto può trovarsi in difficoltà e restituire il kit senza averlo montato.

Alcune ipotesi suggeriscono che il tasto singolo potrebbe esistere per vetture in produzione a fine anno (classificate model year successivo) o per veicoli destinati a stati o mercati diversi (come gli Stati Uniti), dove le Audi potrebbero essere costruite con schemi elettrici e omologazioni differenti per gli airbag.

Collegamento dei Connettori: Un Rompicapo

Il cablaggio del kit può essere un vero e proprio rompicapo, soprattutto quando si hanno a disposizione diversi connettori. Ad esempio, un kit potrebbe avere cinque connettori, e a parte quello giallo per l'interruttore on/off, gli altri potrebbero essere difficili da identificare.

Ecco alcuni punti chiave per il collegamento dei connettori, basati sulle esperienze degli utenti:

• Serratura On/Off Airbag: Un connettore va alla serratura on/off dell'airbag ed è generalmente facile da riconoscere.
• Luce Portaoggetti: Un altro connettore del cablaggio potrebbe andare a sostituire il connettore della luce portaoggetti. Tuttavia, sorge la domanda su cosa collegare poi alla luce portaoggetti stessa, specialmente se ci sono tre connettori a 2 pin (due bianchi e uno nero) e non è chiaro quale utilizzare.
• Pulsante/Segnalazione AIR BAG PASSENGER OFF: Questo pulsante dovrebbe essere collegato a un connettore blu, che spesso si trova dietro l'autoradio. Tuttavia, in alcuni modelli, specialmente quelli restyling, questo connettore blu/azzurro potrebbe non esistere affatto, rendendo l'installazione del pulsante una sfida insormontabile. La pulsantiera potrebbe essere un blocco unico e la spia airbag integrata, richiedendo la sostituzione dell'intera pulsantiera.
• Luci Vano Piedi: Uno dei connettori del nuovo cavo potrebbe essere destinato alle luci vano piedi. Se il veicolo non è dotato di tali luci, quel connettore rimarrà semplicemente "a penzolare" senza causare problemi.
• Sostituzione del Cavo Esistente: In teoria, il nuovo cavo dovrebbe sostituire quello installato in fabbrica, che arriva al cassetto portaoggetti.

Precauzioni e Manutenzione del Sistema Airbag

Indipendentemente dal fatto che si installi un sistema di disattivazione manuale o si utilizzi un sistema automatico, è fondamentale seguire alcune precauzioni per garantire il corretto funzionamento dell'airbag e del sistema di classificazione occupante:

• Corretto Posizionamento: Assicurarsi che il seggiolino o un altro oggetto non esercitino pressione contro la parte posteriore dello schienale del sedile. Un passeggero posteriore non deve spingere o tirare la parte posteriore del sedile del passeggero anteriore. Il sedile o lo schienale del sedile del passeggero anteriore non deve essere spinto forzatamente contro un oggetto sul sedile o sul pavimento dietro.
• Assenza di Oggetti: Assicurarsi che non ci siano oggetti sotto il sedile del passeggero anteriore, tra il cuscino del sedile e la consolle centrale o tra il cuscino del sedile e la porta. Oggetti pesanti poggiati sul sedile possono provocare il gonfiaggio dell'airbag.
• Condizioni del Sedile: Assicurarsi che il sedile sia asciutto. L'utilizzo di un coprisedile o di un cuscino supplementare non originale può impedire al sensore di classificazione occupante di rilevare correttamente un adulto.
• Poggiatesta: Assicurarsi che il poggiatesta del sedile del passeggero anteriore non sia in contatto con il tetto quando si regola il sedile.
• Dispositivi Elettronici: Assicurarsi che sul sedile non sia presente alcun dispositivo elettrico, come smartphone o tablet, in quanto potrebbero interferire con i sensori di classificazione occupante.
• Abbigliamento: L'occupante del sedile non deve indossare capi di abbigliamento molto imbottiti, poiché possono alterare la percezione del sensore.
• Corretta Seduta: Regolare il sedile in posizione eretta, appoggiati allo schienale e ben centrati sul cuscino del sedile con i piedi comodamente appoggiati sul pavimento. Non portare oggetti in grembo.
• Cintura di Sicurezza: Allacciare la cintura di sicurezza correttamente. Lo stato della fibbia della cintura di sicurezza del sedile del passeggero anteriore, monitorato dal sistema di riconoscimento del passeggero, viene utilizzato come input per determinare lo stato di occupazione del sedile. Si consiglia vivamente al passeggero anteriore di allacciare la propria cintura di sicurezza.
• Verifica dello Stato: Rimanere nella posizione corretta per alcuni secondi per consentire al sistema di classificare il passeggero anteriore prima di mettere il veicolo in movimento. Verificare che la classificazione sia eseguita correttamente mediante un controllo della spia di stato dell'airbag passeggero anteriore.
• Movimento del Veicolo: Il sistema di classificazione occupante a sensori generalmente mantiene bloccata la classificazione durante la guida, ma potrebbe rivalutare la classificazione dell'occupante in determinate condizioni (sia durante la guida che a veicolo fermo). Pertanto, la persona che occupa il sedile del passeggero anteriore deve rimanere seduta come descritto in precedenza.

Risoluzione dei Problemi e Manutenzione

Se si verificano problemi con il sistema di disattivazione dell'airbag o con la spia di stato dell'airbag passeggero anteriore, è importante agire prontamente.

• Spia accesa con adulto a bordo: Questo può essere dovuto alle condizioni sopra descritte che interferiscono con i sensori. Se il veicolo è in movimento, fermarsi quando è sicuro farlo, controllare e correggere le condizioni. Riavviare il veicolo. Se la spia rimane accesa, è consigliabile che il passeggero non rimanga sul sedile anteriore e far controllare il veicolo al più presto da un concessionario o un'officina qualificata.
• Spia accesa con seggiolino per bambini: Questo indica che l'airbag potrebbe gonfiarsi in caso di incidente. Le cause possono essere un'installazione impropria del seggiolino, oggetti che interferiscono con i sensori, sedile bagnato o dispositivi elettronici. Anche in questo caso, fermarsi, controllare e correggere le condizioni. Se la spia rimane accesa, è necessario riposizionare il seggiolino sul sedile posteriore e far controllare il veicolo.
• Spia accesa senza occupante o oggetto: Far controllare il veicolo al più presto da un concessionario o un'officina qualificata.

Il sistema airbag e la spia di stato dell'airbag passeggero impiegano alcuni secondi per registrare una variazione nelle condizioni del sedile del passeggero, il che è normale e non indica un'anomalia. Se si verifica un malfunzionamento nel sistema airbag del passeggero anteriore, la spia di avvertimento airbag supplementare, situata sul quadro strumenti, si accende (fissa o lampeggiante). Inoltre, se il sedile è bagnato e il sistema non è in grado di funzionare correttamente, l'airbag passeggero viene disattivato temporaneamente e la spia di avvertimento airbag supplementare si illumina finché il sedile non è asciutto. È consigliabile rivolgersi a un concessionario NISSAN o a un'officina qualificata per far controllare il sistema.

Sostituzione Airbag e Pretensionatori

La sostituzione degli airbag richiede alcune fondamentali precauzioni. Prima di montare i nuovi moduli è infatti necessario scollegare la batteria e attendere 30 minuti, per evitare che possibili contatti elettrici possano innescare le cariche degli airbag. La centralina è infatti dotata di un sistema di alimentazione tampone (solitamente formato da un condensatore) che consente al sistema di sicurezza passiva di attivarsi anche nel caso in cui si verifichi, durante l’incidente, una anomalia della batteria.

Negli incidenti lievi è possibile sostituire gli airbag senza dover cambiare la centralina (sottoposta a diagnosi elettronica e azzerata). In caso di incidenti più seri è invece necessario sostituire anche la centralina: l’accelerometro interno, a causa dell’urto, potrebbe infatti non funzionare correttamente. I pretensionatori, una volta innescati, vanno sempre sostituiti.

È consigliato sostituire moduli airbag e i pretensionatori dopo 10 anni dalla loro installazione, anche se, sottoposti a test di diagnosi, non presentano malfunzionamenti. La “scadenza” degli airbag è legata alla perdita di efficacia della carica esplosiva, che dopo anni potrebbe non avere più le caratteristiche chimiche che determinano l’innesco. Va precisato che gli airbag non rientrano nei protocolli di verifica in sede di revisione. Se tuttavia la spia airbag è accesa, l’auto potrebbe non superare la revisione perché il tecnico è comunque tenuto a controllare che, se presenti, i dispositivi di sicurezza funzionino correttamente e non vi siano malfunzionamenti segnalati dalle spie. Per quanto riguarda la sostituzione degli airbag in caso di incidente, in linea generale dovrebbero essere sostituiti in quanto facenti parte dell’omologazione di una vettura. Non esiste tuttavia un obbligo formale a sostituirli in caso di sinistro, anche se potrebbero esserci rivalse da parte dell’assicurazione qualora si viaggi con airbag non funzionanti.
