Tra i numerosi componenti di un motore, ne spicca uno di cui talvolta sottovalutiamo l’importanza. Parliamo della valvola Wastegate, spesso collegata all’EGR, un elemento di grande importanza per regolare la pressione nei motori sovralimentati. Le valvole Wastegate si ritrovano nei sistemi di sovralimentazione delle automobili, specialmente nei motori turbocompressi, e il loro funzionamento influisce direttamente sulle prestazioni del veicolo. Iniziamo dunque subito con il dare la definizione di una Wastegate che nella pratica consiste in valvola di sfogo del gas di scarico, il cui scopo principale è regolare la pressione all’interno del turbocompressore. Questa valvola limita la quantità di gas che arriva alla turbina, evitando che il turbocompressore raggiunga pressioni troppo elevate e danneggi il motore.
Definizione e Ruolo del Sistema di Sovralimentazione

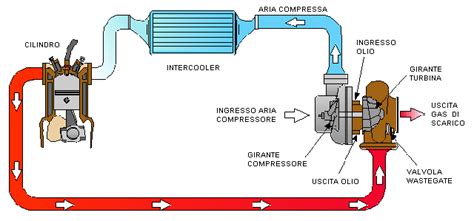

Il suo nome deriva dall’inglese, letteralmente waste, rifiuti, e gate, cancello. Come facilmente intuibile è la valvola che opera come porta di fuoriuscita per i gas di scarico nei motori endotermici turbocompressi. Ne regola infatti la pressione attraverso un meccanismo on-off, che permette ai gas di scarico di bypassare la turbina, non a caso è chiamata anche valvola di bypass. Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta, e quindi verso l’esterno, il turbo diminuisce il suo regime di rotazione e si riduce la sovralimentazione. Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo.
La wastegate è un componente vitale per i motori turbocompressi, svolge un ruolo determinante per garantire prestazioni ottimali e proteggere il motore. Quando la pressione del turbo raggiunge il valore prestabilito, la wastegate si apre creando un percorso alternativo per i gas di scarico che bypassano la turbina. Una volta superata la resistenza della molla, la valvola si apre proporzionalmente alla pressione in eccesso. La wastegate è quindi un limitatore di sicurezza che impedisce al turbo di generare pressioni eccessive che potrebbero danneggiare il motore o il turbocompressore stesso.
Pressione turbo e valvola overboost
Composizione, Azionamento e Tipologie
Mentre l’aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Essa è solitamente collocata accanto alla chiocciola del turbocompressore e può essere azionata a livello meccanico o pneumatico. Esistono due principali tipologie di valvole Wastegate, riconducibili a Wastegate interne e Wastegate esterne.
La Wastegate interna è integrata direttamente nel corpo del turbocompressore dal costruttore e rappresenta la soluzione più comune nei veicoli di serie. È una soluzione più economica e compatta, spesso presente nei veicoli di produzione in larga scala. E’ più compatta, ha un costo inferiore e risulta di facile installazione, ma ha una minore efficienza in termini di “sfogo” dei gas di scarico e quindi di prestazioni.
La Wastegate esterna, invece, è un componente separato che viene installato sul collettore di scarico, solitamente nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Questa soluzione permette l’utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico. I materiali costruttivi variano in base all’applicazione: acciaio inossidabile per le versioni stradali, leghe speciali resistenti alle alte temperature per le applicazioni racing.
L’evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi. I turbocompressori a geometria variabile (VGT) rappresentano un’evoluzione ulteriore, dove l’inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale.
Sintomi e Cause di Malfunzionamento
Tra i numerosi componenti di un motore, ne spicca uno di cui talvolta sottovalutiamo l’importanza. Le problematiche più comuni provano a sintetizzare i casi più comuni di malfunzionamento della valvola wastegate. Innanzi tutto, dato che la valvola opera a contatto con i gas di scarico, è possibile che i residui o lo sporco ne possano compromettere il funzionamento. É dunque necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici.
Tra le principali cause dei difetti legati alle Wastegate c’è il bloccaggio: il blocco della wastegate è uno dei problemi più comuni e può avvenire sia in posizione aperta che chiusa. Quando è bloccata chiusa, la pressione del turbo aumenta senza controllo (overboost), mentre se è bloccata aperta, la pressione del turbo non raggiunge il livello desiderato. La causa è in questo caso l’accumulo di carbonio e detriti sui componenti interni, specialmente in motori che bruciano olio o hanno un sistema di scarico sporco. Il bloccaggio può essere causato anche dall’usura della valvola o dell’attuatore in funzione dell’alta temperatura e della pressione continua.

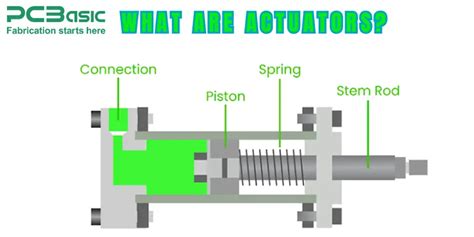

Un altro difetto comune è l’usura della molla nell’attuatore: un attuatore con una molla debole o danneggiata causerà un’apertura prematura o tardiva della Wastegate, con conseguente sovra- o sotto-pressione. Le cause principali sono lo stress continuo dovuto alle variazioni di temperatura e pressione e/o l’uso di molle di bassa qualità. Se il guasto è dovuto all’attuatore, elettronico o pneumatico che sia, la Wastegate può aprirsi o chiudersi in modo irregolare, causando variazioni di pressione non volute. Questo accade in caso di malfunzionamenti elettrici per gli attuatori elettronici, spesso legati a cablaggi difettosi o sensori guasti, oppure a perdita di pressione nei tubi o nelle connessioni pneumatiche nel caso di attuatori pneumatici.
Rumori “sospetti” e sibili provenienti dalla zona della Wastegate possono essere sintomo di un errato allineamento della Wastegate o dell’attuatore o danni ai componenti interni. È opportuna in questo caso la verifica del montaggio e dei collegamenti. Infine, un guasto del sensore di pressione nelle Wastegate elettroniche può causare malfunzionamenti casuali o regolazione imprecisa della pressione turbo, spesso con spie di errore sul cruscotto a causa del sensore in avaria o di un guasto nei collegamenti del cablaggio.
Diagnostica e Interventi Tecnici
La diagnosi di questi problemi richiede strumentazione specifica come manometri di pressione e diagnosi elettronica avanzata. In teoria per provare la wastegate basta fare una semplice prova: stacchi il tubicino che gli arriva dalla parte opposta (in modo da lavorare più comodo) e ci attacchi la pistola del compressore. Male che vada sei sicuro che la devi cambiare. Per ovviare a questo problema si ci deve attivare per il controllo dei collegamenti e dei tubi pneumatici, sostituzione di cavi o sensori difettosi.
In caso di problemi di sovrappressione, con la pressione del turbo che continua a crescere oltre il limite impostato (soprattutto a regimi di giri elevati), il difetto potrebbe essere legato alla dimensione della Wastegate inadeguata in quanto potrebbe essere troppo piccola per sfogare tutto il gas di scarico necessario, causando accumulo di pressione. Oltre alle dimensioni fisiche della valvola, la sovrappressione può essere causata anche da una configurazione dello scarico o da modifiche che aumentano il flusso di gas oltre la capacità di gestione della Wastegate. Quando invece si verificano picchi improvvisi di pressione turbo oltre il livello impostato, i problemi possono essere dovuti alla lentezza dell’attuatore nel rispondere ai cambi di pressione (specialmente nel caso di quelli pneumatici) oppure anche qui ad un impianto di scarico modificato che induce un flusso di gas troppo elevato per il sistema Wastegate. Come soluzioni applicabili potrebbe essere utile installare un regolatore di pressione turbo più reattivo.
Elaborazioni e Tuning: Oltre il Limite Originale
Nel mondo del tuning, la wastegate rappresenta un punto chiave per l’incremento delle prestazioni. Le wastegate regolabili esterne consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie. La riprogrammazione della centralina motore permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware. Nei sistemi avanzati, il controller elettronico dedicato (boost controller) consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo. L’aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore.
Molti appassionati si interrogano se, riprogrammando la centralina elettronica, si possa già fare tutto. L’ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l’affidabilità del motore. La scelta dei materiali diventa fondamentale: wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità. Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.
Nelle auto moderne la valvola wastegate, infatti, è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita. FTS si occupa dal 1984 di distribuzione di ricambi per auto e turbocompressori per le svariate esigenze di applicazione tra cui auto, macchine agricole, bus e furgoni. La valvola in oggetto è gestita dalla centralina, proprio per questo motivo può essere anche modificata e gestita in apertura / chiusura a seconda delle esigenze. I problemi alla wastegate rappresentano una delle cause più frequenti di malfunzionamento nei sistemi turbo. Una wastegate bloccata in posizione chiusa provoca un pericoloso aumento della pressione di sovralimentazione, causando potenzialmente detonazione e danni al motore. L’esposizione continua alle alte temperature può portare a deformazioni o incrostazioni della valvola o della sede, compromettendone la tenuta. Gli attuatori pneumatici possono sviluppare perdite nelle membrane o nelle tubazioni, riducendo la forza effettiva di apertura o chiusura.
