L'industria automobilistica sta attraversando una trasformazione epocale, guidata dall'ascesa dei veicoli elettrici (EV). Questa rivoluzione tecnologica non riguarda solo la propulsione, ma coinvolge un ecosistema complesso di infrastrutture di ricarica, componenti interni dei veicoli e strategie di gestione energetica. Al centro di questa evoluzione, il monitoraggio della corrente residua (RCM - Residual Current Monitoring) emerge come un elemento cruciale per garantire la sicurezza, l'efficienza e la conformità normativa delle operazioni di ricarica AC dei veicoli elettrici.
Maturità del Mercato e Tendenze Emergenti nella Ricarica EV
Il mercato dei cavi e delle wallbox AC ha registrato una crescita esponenziale, alimentata dalla crescente adozione di veicoli elettrici a livello globale. Questi settori hanno raggiunto una notevole maturità, caratterizzati da specifiche tecniche ben definite e standard rigorosi che assicurano la sicurezza e l'efficienza della ricarica AC. Tuttavia, parallelamente a questa maturazione, stanno emergendo nuove sfide, prevalentemente all'interno dei veicoli elettrici stessi, a causa della diffusione della ricarica bidirezionale e delle applicazioni Vehicle to Everything (V2X).
Queste tendenze implicano che il monitoraggio della corrente residua è al centro dell'attenzione nelle applicazioni di ricarica AC. Le soluzioni di monitoraggio devono evolversi per affrontare nuove complessità e requisiti normativi sempre più stringenti.
Le Nuove Frontiere della Ricarica AC: OBC Senza Trasformatore e V2X
Due tendenze principali stanno ridefinendo il panorama della ricarica AC:
On-Board Charger (OBC) senza trasformatore: I produttori automobilistici sono costantemente alla ricerca di modi per ridurre il peso e il volume di ogni sistema all'interno di un EV, migliorandone al contempo l'efficienza e mantenendo il controllo sui costi di produzione su larga scala. L'adozione di OBC senza trasformatore risponde a queste esigenze. Tuttavia, questa configurazione introduce sfide significative in termini di sicurezza, soprattutto a causa delle alte tensioni e correnti coinvolte. Di conseguenza, l'RCM diventa una parte sempre più importante del sistema per garantire la protezione contro le correnti di dispersione.

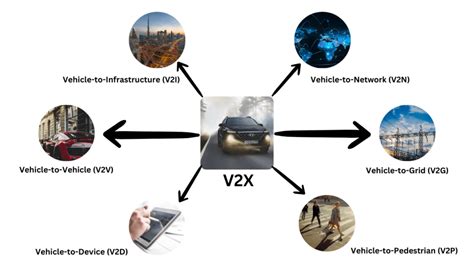

Tecnologia Vehicle to Everything (V2X): Questa innovativa tecnologia consente all'energia immagazzinata nelle batterie dei veicoli elettrici di alimentare non solo il veicolo stesso, ma anche altri veicoli, abitazioni, elettrodomestici e persino la rete elettrica. Questo cambiamento di paradigma ha profonde implicazioni per la progettazione e il funzionamento dell'infrastruttura di ricarica per veicoli elettrici, nonché per i circuiti e i sistemi di ricarica a bordo.
I sistemi OBC bidirezionali sono essenziali per abilitare le funzionalità V2X. Essi richiedono soluzioni di sicurezza avanzate per proteggere gli utenti finali dei veicoli elettrici dalle scosse elettriche e soluzioni RCM affidabili per gestire correnti AC e DC nel rispetto delle più recenti normative, come la norma ISO 5474.
Garantire la Sicurezza nell'Era della Ricarica Intelligente
La preoccupazione principale nella ricarica dei veicoli elettrici è garantire la sicurezza degli utenti contro le scosse elettriche. Il passaggio a sistemi OBC senza trasformatore e bidirezionali introduce complessità che richiedono standard più elevati di rilevamento della corrente residua.
I sistemi OBC bidirezionali devono essere conformi alla nuova norma ISO 5474, che specifica i requisiti di sicurezza funzionale per il trasferimento di potenza AC nei veicoli elettrici. Questa norma stabilisce un quadro rigoroso per la progettazione e l'implementazione di sistemi di ricarica sicuri.
Anche i sensori RCM utilizzati in questi sistemi devono essere conformi a questo standard. Ciò impone il rilevamento di correnti di dispersione AC e DC con elevata precisione per garantire la sicurezza durante le operazioni V2X. I sensori devono inoltre possedere caratteristiche fondamentali per operare efficacemente in ambienti complessi:
- Immunità ai campi magnetici ed elettrici ambientali: Per evitare interferenze esterne che potrebbero portare a falsi rilevamenti.
- Gestione efficiente dei sovraccarichi: Per proteggere il sensore e il sistema da condizioni operative anomale.
- Prevenzione di falsi rilevamenti: Per evitare interruzioni non necessarie del processo di ricarica, garantendo un'esperienza utente fluida.
Normative chiave come IEC 62752, UL2231, IEC 62955 e la nuova ISO 5474 richiedono il rilevamento di perdite AC e DC senza fluttuazioni. È fondamentale notare che non tutte le soluzioni RCM sono adatte a queste applicazioni. I componenti di rilevamento della corrente di dispersione di tipo AC, A e F non possono garantire il giusto livello di sicurezza in tutti gli scenari. Solo un sensore di Tipo B può misurare e rilevare correnti di dispersione AC e DC senza oscillazioni, offrendo così il massimo livello di protezione richiesto.
All'Avanguardia nel Monitoraggio della Corrente Residua: La Tecnologia Fluxgate
La tecnologia Fluxgate si distingue per le sue prestazioni superiori nel rilevamento di correnti di dispersione sia AC che DC, rendendola la scelta preferita per il monitoraggio della corrente residua nelle applicazioni di ricarica per veicoli elettrici. Questa tecnologia rappresenta lo stato dell'arte per garantire la sicurezza e l'affidabilità.
La tecnologia Fluxgate sviluppata da LEM è la tecnologia di misurazione contactless più accurata oggi disponibile. Essa è integrata nei sensori RCM di LEM, come le serie CDSR e CDT. Questi sensori offrono un'eccezionale combinazione di precisione e larghezza di banda, caratteristiche indispensabili per affrontare le sfide poste dalle moderne applicazioni di ricarica EV.
È fondamentale assicurarsi che i sensori RCM funzionino correttamente in ogni momento. Le famiglie di sensori CDSR e CDT di LEM integrano funzioni di autotest e diagnostica, garantendo che il sensore sia sempre operativo e pronto a rilevare eventuali anomalie. Questa capacità di auto-monitoraggio aumenta significativamente l'affidabilità complessiva del sistema di ricarica.
La dedizione di LEM alla qualità e all'innovazione, unita al suo impegno per la conformità agli standard internazionali, definisce i parametri di riferimento del settore. Questo posiziona le sue soluzioni come scelte attraenti per gli ingegneri automotive che lavorano alla progettazione di sistemi di ricarica per EV e altre applicazioni correlate.
Una spiegazione intuitiva del rilevamento della corrente fluxgate Parte II: anello singolo, anell...

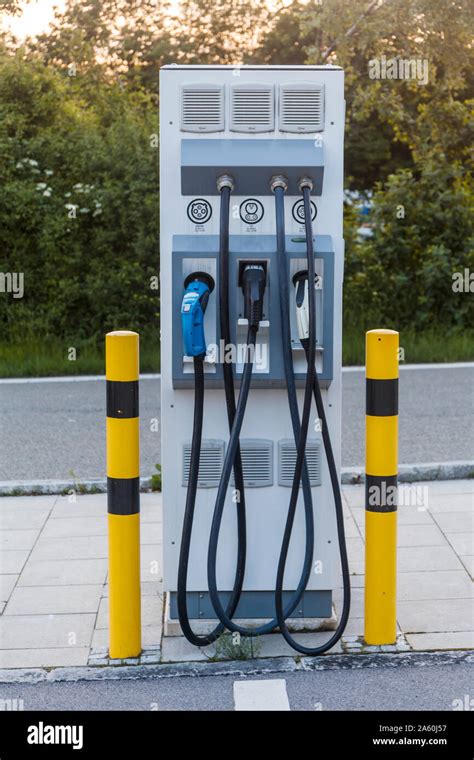

Soluzioni RCM per Wallbox AC e Cavi di Ricarica
I sensori di corrente ideali per i progetti di wallbox AC devono soddisfare diversi requisiti critici:
- Conformità agli International Tripping Standard: Essere in linea con le normative internazionali che definiscono i requisiti per i dispositivi di protezione contro le correnti di guasto.
- Adattabilità a diversi livelli di potenza: Supportare un'ampia gamma di livelli di potenza di uscita, da 3,3 kW a 22 kW.
- Supporto per architetture monofase e trifase: Consentire il riutilizzo dei progetti su diversi tipi di sistemi di ricarica AC.
La tecnologia Fluxgate di LEM, impiegata nei sensori CDSR, offre un'accuratezza eccezionale nel monitoraggio sia di correnti AC che DC. La capacità di rilevare perdite a partire da soli 5 mA è un vantaggio significativo per la sicurezza. Questi sensori sono disponibili nelle versioni monofase e trifase, rendendoli versatili per una vasta gamma di sistemi di ricarica. Il loro design compatto, la facilità di integrazione e la forma a sviluppo verticale semplificano il processo di progettazione per gli ingegneri di sistema. Questo li rende una scelta ideale per gli OEM (Original Equipment Manufacturers) e i fornitori di primo livello che mirano a migliorare la sicurezza e le prestazioni delle loro soluzioni wallbox AC.
Il sensore CDT, lanciato di recente, si basa anch'esso sulla tecnologia Fluxgate brevettata da LEM. Si distingue come una soluzione all'avanguardia per rilevare perdite nei cavi di ricarica, offrendo una precisione senza precedenti di ±0.5 mA e un livello di "automotive grade" superiore nella sua categoria. Il CDT offre:
- Rilevamento dinamico dei guasti: Permette di adattare le soglie di intervento in base alle condizioni operative e ai requisiti normativi specifici.
- Funzioni diagnostiche avanzate: Garantiscono un monitoraggio continuo e affidabile delle prestazioni del sensore e del sistema.
- Conformità a tutti gli standard pertinenti: Assicura che il prodotto sia pronto per l'integrazione in sistemi che rispettano le normative globali.
- Facilitazione del processo di progettazione: Semplifica l'integrazione per gli ingegneri di sistema.
Il sensore CDT è disponibile nelle versioni monofase e trifase, adattandosi così a diverse configurazioni di cavi di ricarica.
Sistemi OBC Senza Trasformatore e Bidirezionali: Requisiti di Sicurezza Avanzati
Il passaggio a sistemi OBC bidirezionali, che consentono l'utilizzo delle batterie dei veicoli elettrici come fonti di alimentazione per varie applicazioni, sottolinea la necessità di sensori RCM di tipo B con specifiche "automotive-grade". Questi sensori devono possedere la conformità ISO 26262 ASIL B (Automotive Safety Integrity Level B), che definisce i requisiti per la sicurezza funzionale dei sistemi elettrici ed elettronici nei veicoli, e aderire alla nuova norma ISO 5474.
Il sensore CDT SF di LEM è progettato specificamente per soddisfare questi requisiti stringenti. Offre caratteristiche distintive che lo rendono una soluzione ideale per sistemi OBC bidirezionali e applicazioni V2X:
- Due canali di misurazione indipendenti: Questa ridondanza intrinseca migliora significativamente l'affidabilità del sistema. In caso di malfunzionamento di un canale, l'altro può continuare a monitorare e garantire la sicurezza.
- Capacità di autodiagnosi: Il sensore è in grado di monitorare il proprio stato operativo, segnalando tempestivamente eventuali anomalie o guasti interni.
- Livello di precisione rivoluzionario: La capacità di misurare con estrema accuratezza le correnti di dispersione è fondamentale per garantire la sicurezza in scenari complessi.
- Reporting dettagliato degli errori tramite SPI (Serial Peripheral Interface): Permette una comunicazione efficiente e precisa dello stato del sensore e di eventuali allarmi al sistema di controllo del veicolo.
La funzione di Dynamic Tripping consente ai progettisti di sistema di impostare la soglia di intervento del sensore in base a specifici requisiti di area e normativi. Questa flessibilità è essenziale per ottimizzare la sicurezza e prevenire interruzioni indesiderate, garantendo al contempo la conformità alle normative vigenti.
In sintesi, l'evoluzione dei sistemi FES Automotive, in particolare nel campo della ricarica dei veicoli elettrici, richiede soluzioni di monitoraggio della corrente residua sempre più sofisticate. La tecnologia Fluxgate, come implementata nei sensori CDSR e CDT di LEM, rappresenta una risposta efficace a queste sfide, garantendo sicurezza, affidabilità e conformità normativa per le attuali e future generazioni di veicoli elettrici e infrastrutture di ricarica.
