La Škoda Fabia, un'autovettura compatta prodotta dalla casa automobilistica ceca Škoda Auto a partire dal 1999, è un veicolo ampiamente diffuso. Per i proprietari di una Fabia del 2006, la comprensione della posizione e della manutenzione di componenti essenziali come la pompa lavavetri è fondamentale per il corretto funzionamento del veicolo. Questo articolo si propone di fornire una guida dettagliata sulla localizzazione della pompa lavavetri e sugli schemi dei fusibili e dei relè rilevanti per il suo funzionamento, facendo riferimento in particolare alla seconda generazione della Škoda Fabia (codici 5J2 per la hatchback e 5J5 per la station wagon), prodotta tra il 2007 e il 2015, ma con indicazioni applicabili anche ai modelli precedenti come quello del 2006.
Posizione e Accesso alla Pompa Lavavetri
La pompa lavavetri sulla Škoda Fabia è un componente di piccole dimensioni, generalmente integrato o posizionato in prossimità del serbatoio del liquido lavavetri. Per i modelli come la Fabia 1.4 TDI, la sua posizione è tipicamente sotto il parasassi anteriore sinistro. Per accedere a questa componente, è necessario rimuovere il parasassi, un'operazione che richiede solitamente l'utilizzo di attrezzi specifici per svitare o sganciare i fissaggi.
Una volta rimosso il parasassi, la pompa sarà visibile, collegata direttamente alla vaschetta del liquido lavavetri. Sebbene la procedura di smontaggio allegata dall'utente si riferisca alla Fabia III, è altamente probabile che la posizione della pompa rimanga invariata anche per i modelli precedenti, inclusa la Fabia del 2006. La sua integrazione parziale o totale nel serbatoio del liquido è una soluzione comune per ottimizzare gli spazi e facilitare l'assemblaggio.
Diagnosi e Possibili Malfunzionamenti della Pompa Lavavetri
Quando la pompa dei tergicristalli smette di funzionare, ci sono diverse possibili cause che possono essere investigate. Uno dei problemi più comuni è un falso contatto elettrico, che può interrompere l'alimentazione alla pompa. In questi casi, una verifica dei connettori e dei cablaggi può rivelarsi risolutiva.
Un'altra causa frequente, soprattutto se la pompa ha già manifestato problemi in passato, sono le incrostazioni da calcare. Queste possono accumularsi all'interno della pompa, bloccandone il meccanismo e impedendo il corretto pompaggio del liquido. Un utente ha risolto un problema simile immergendo la pompa in una soluzione di acqua e aceto e scuotendola energicamente per due giorni. Dopo questa operazione, la pompa ha ripreso a funzionare. È importante notare che, una volta ripristinata la funzionalità, è possibile smontare e pulire la pompa più facilmente per prevenire future incrostazioni.
In alcuni casi, la pompa potrebbe essere completamente guasta e richiedere la sostituzione. Il costo di una pompa di ricambio può variare, con prezzi che partono da circa 20€ per pezzi di ricambio recuperati da sfasciacarrozze o anche meno per componenti compatibili non originali.
Schemi dei Fusibili: Protezione dei Circuiti Elettrici
La corretta funzionalità della pompa lavavetri, come quella di ogni altro componente elettrico del veicolo, è strettamente legata all'integrità del sistema elettrico e alla protezione offerta dai fusibili. La Škoda Fabia è dotata di due scatole fusibili principali: una situata nel vano motore e l'altra nell'abitacolo.
SKODA Fabia IV (2021-) - Scatola fusibili vano motore: posizione e apertura
Scatola dei Fusibili nel Vano Motore
La scatola dei fusibili nel vano motore è collocata sul pacco batterie. Esistono due tipi principali di schemi di fusibili per questa posizione, a seconda dell'anno di produzione e della configurazione del veicolo.
Tipo 1 - Schema fusibili vano motore (Esempio)
| N° | Assegnazione | Ampere |
|---|---|---|
| 1. | Alternatore | 175A |
| 2. | Vuoto | |
| 3. | Abitacolo | 80A |
| 4. | Riscaldamento elettrico ausiliario | 60A |
| 5. | Abitacolo | 40A |
| 6. | Ventola di raffreddamento, candelette | 50A |
| 7. | Servosterzo elettrico | 50A |
| 8. | ABS, ESP, ASR | 25A |
| 9. | Ventola di raffreddamento | 30A |
| 10. | Ventola di raffreddamento | 5A |
| 11. | ABS, ESP, sistemi ASR | 40A |
| 12. | Unità centrale di controllo | 5A |
| 13. | Cambio automatico 5A / Riscaldamento supplementare 40A |
Tipo 2 - Mappa fusibili vano motore (Esempio)
| N° | Descrizione | Ampere |
|---|---|---|
| 1. | Alternatore | 175A |
| 2. | Centralina elettrica | 80A |
| 3. | Riscaldamento supplementare | 60A |
| 4. | Unità idraulico-elettronica ABS | 40A |
| 5. | Centralina servosterzo | 50A |
| 6. | Candele di preriscaldamento | 50A |
| 7. | Cambio automatico | 5A |
| 8. | Centralina elettrica | 40A |
| 9. | Ventola di raffreddamento | 30A |
| 10. | Climatizzatore | 5A |
| 11. | Ventola di raffreddamento | 30A |
| 12. | Unità idraulico-elettronica ABS | 25A |
È fondamentale consultare il manuale d'uso specifico del proprio veicolo o verificare l'etichetta presente sul coperchio della scatola dei fusibili per identificare lo schema esatto applicabile alla propria Fabia.
Scatola dei Fusibili nell'Abitacolo
La scatola dei fusibili all'interno dell'abitacolo si trova sotto il volante, nascosta dietro un coperchio di plastica. Sul retro di questo coperchio è solitamente riportata una descrizione aggiornata degli elementi e il loro indice, che può variare a seconda dell'anno di produzione del veicolo. Ad esempio, per i modelli dal 2007 al 2010 l'indice è 5J0 010 623 A / 5J0 010 675, dal 2010 al 2012 è 5J0 010 743, e dal 2012 al 2015 è 5J0 010 826 P.

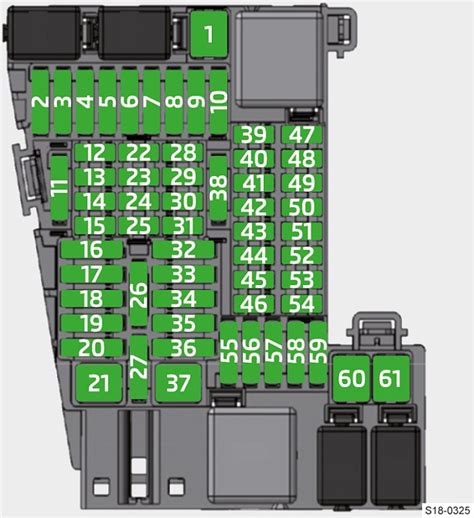

Mappa dei fusibili dell'abitacolo
| N. | Descrizione | Ampere |
|---|---|---|
| 1. | Vuoto | |
| 2. | Vuoto | |
| 3. | Regolatore per correttore fari | 5A |
| 4. | Unità idroelettronica ABS | 5A |
| 5. | Regolatore di velocità | 5A |
| 6. | Vuoto | |
| 7. | Modulo di comando per motori BBM e BZG | 15A |
| 8. | Iniettori di carburante per motori BXW e BTS | 10A |
| 9. | Modulo di comando ausilio al parcheggio; modulo di comando climatizzatore | 5A |
| 10. | Vuoto | |
| 11. | Modulo di comando specchietti esterni; modulo di comando alzacristalli | 7,5A |
| 12. | Luci di retromarcia | 7,5A |
| 13. | Modulo di comando cambio automatico | 15A |
| 14. | Attuatore per fari dinamici | 10A |
| 15. | Apparecchio di navigazione | 5A |
| 16. | Modulo di comando del servosterzo elettroidraulico | 5A |
| 17. | Illuminazione targa, luci di posizione sinistra | 5A |
| 18. | Luce di posizione destra | 5A |
| 19. | Unità di comando dell'impianto audio | 5A |
| 20. | Unità di comando motori BXW e BTS | 5A |
| 21. | Luci di stop | 10A |
| 22. | Unità di comando climatizzatore, unità di comando ausilio al parcheggio; telefono; sensore angolo di sterzata; unità di comando elettrico | 7,5A |
| 23. | Illuminazione interna | 7,5A |
| 24. | Blocco portellone posteriore | 10A |
| 25. | Sedili riscaldati | 20A |
| 26. | Lavacristalli | 15A |
| 27. | Vuoto | |
| 28. | Valvola AKF | 10A |
| 29. | Iniettori carburante per motori BBM e BZG | 10A |
| 30. | Fusibile pompa benzina | 15A |
| 31. | Sensori di concentrazione ossigeno | 10A |
| 32. | Vuoto | |
| 33. | Vuoto | |
| 34. | ECU motori BXW e BTS | 30A |
| 35. | Illuminazione cruscotto e interruttori | 5A |
| 36. | Luci abbaglianti | 15A / 5A |
| 37. | Fendinebbia | 7,5A |
| 38. | Fendinebbia | 10A |
| 39. | Motore della ventola | 30A |
| 40. | Tergicristalli delle porte posteriori | 30A |
| 41. | Vuoto | |
| 42. | Sbrinamento lunotto posteriore | 25A |
| 43. | Clacson | 20A |
| 44. | Tergicristallo parabrezza | 20A |
| 45. | Centrale elettrica | 15A |
| 46. | Vuoto | |
| 47. | Fusibile accendisigari Skoda Fabia 2 | 15A |
| 48. | Unità idroelettronica ABS | 15A |
| 49. | Indicatore di direzione | 15A |
| 50. | Modulo di comando del sistema di navigazione radio, unità principale del sistema audio | 10A |
| 51. | Modulo di comando alzacristalli porte sinistre | 25A |
| 52. | Modulo di comando alzacristalli porte destre | 25A |
| 53. | Tetto apribile elettrico | 25A |
| 54. | Sensore di allarme a ultrasuoni (a seconda dell'equipaggiamento) | 15A |
| 55. | Vuoto | |
| 56. | Lavafari | 25A |
| 57. | Fari anabbaglianti sinistri | 15A |
| 58. | Fari anabbaglianti destro | 15A |
Come si può notare dallo schema, il fusibile n. 26, da 15A, è specificamente dedicato al circuito del lavacristalli. In caso di malfunzionamento della pompa, questo è il primo fusibile da controllare. Se il fusibile è bruciato, la sua sostituzione potrebbe risolvere il problema. Un altro fusibile rilevante è il n. 47, da 15A, associato all'accendisigari della Skoda Fabia 2, spesso evidenziato in grassetto per la sua frequente necessità di verifica.
La Scatola Relè: Componenti di Comando
Oltre ai fusibili, il sistema elettrico del veicolo include anche una scatola relè, che ospita i moduli relè responsabili del controllo di diverse funzioni. Questa scatola si trova all'estremità del cruscotto, sul lato sinistro, ed è accessibile rimuovendo un coperchio in plastica.
Schema della scatola relè
| N° | Descrizione |
|---|---|
| R1, R6, R11-R15. | Vuoto |
| R2. | Parabrezza riscaldato (a seconda dell'equipaggiamento) |
| R3. | Blocco avviamento |
| R4. | Alimentazione carburante tramite tubazione in pressione |
| R5. | Alimentazione elettrica |
| R7. | Luci di posizione |
| R8. | Relè pompa benzina |
| R9. | Climatizzatore |
| R10. | Contatto “X” |
Nello schema dei relè fornito, non è presente un relè specificamente etichettato per la pompa lavavetri. Questo suggerisce che la pompa lavavetri potrebbe essere controllata direttamente dall'unità di controllo o da un relè multifunzione non esplicitamente indicato. Tuttavia, è sempre consigliabile una verifica completa del sistema elettrico in caso di problemi persistenti.
Consigli Aggiuntivi per la Manutenzione
Una manutenzione regolare e preventiva può aiutare a evitare problemi con la pompa lavavetri e altri componenti del veicolo. L'utilizzo di liquidi lavavetri di buona qualità, specifici per auto, può ridurre l'accumulo di calcare e prolungare la vita della pompa. In caso di temperature rigide, è consigliabile utilizzare liquidi antigelo per lavavetri per prevenire il congelamento del sistema.
Prima di procedere con la sostituzione di un componente, è sempre consigliabile effettuare una diagnosi accurata del problema. La verifica dei fusibili, l'ispezione visiva della pompa e dei suoi collegamenti, e la prova di continuità elettrica possono aiutare a individuare la causa esatta del malfunzionamento e a evitare spese inutili. Se non si è sicuri delle proprie capacità, è sempre meglio rivolgersi a un meccanico qualificato per la diagnosi e la riparazione.
